آکومولاتور دیافراگمی

آکومولاتور دیافراگمی

آکومولاتور دیافراگمی یکی از انواع مدل های آکومولاتور هیدرولیک می باشد که به مدل های یکبار مصرف نیز معروف هستند.

دلیل نام گذاری آکومولاتور دیافراگمی به دلیل وجود یک صفحه دیافراگمی شکل از جنس پلاستیک فشرده با مقاومت بالا می باشد که بین گاز ازت شارژ شده و روغن موجود در آن قرار می گیرد.



اجزای آکومولاتور دیافراگمی :

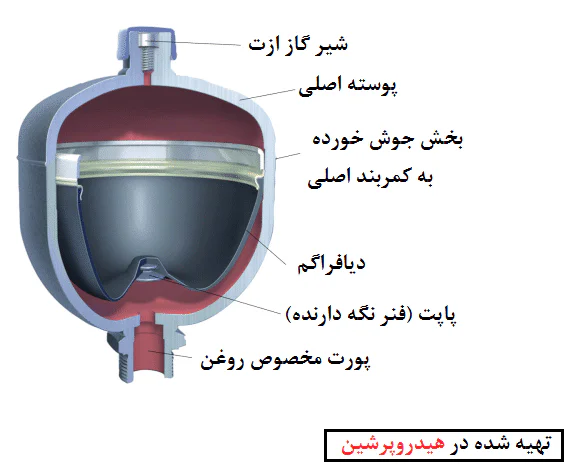

قطعات تشکیل دهنده آکومولاتور دیافراگمی را می توانید در عکس زیر به طور کامل مشاهده کنید :



آکومولاتور دیافراگمی در هیدروپرشین





  • شیر گاز ازت : از این شیر (پیچ) برای تخلیه گاز ازت شارژ شده به داخل آکومولاتور دیافراگمی استفاده می شود. همانطور که در بالاتر گفته شد این مدل یکبار مصرف بوده و قابلیت شارژ مجدد را ندارد. بنابراین از این پیچ نمیتوانید برای تزریق ازت به داخل استفاده کنید.
  • پوسته اصلی : بدنه اصلی آکومولاتور می باشد.
  • بخش جوش خورده به کمربند اصلی : مهم ترین و حساس ترین بخش آکومولاتور دیافراگمی می باشد. چرا که در این قسمت یک فلز کمربندی شکل به بدنه اصلی جوش خورده است و دیافراگم بر روی این قسمت سوار شده. در واقع پر تنش ترین قسمت این قطعه می باشد.
  • دیافراگم: قطعه اصلی در این مدل است که با رفتن به قسمت بالا باعث ورود روغن و با پایین اومدن توسط فشار گاز ازت باعث تزریق روغن به سیستم می شود.
  • پاپت : قطعه ای برای باز و بسته کردن مسیر روغن می باشد. همانطور که در عکس مشاهده می کند دیافراگم به سمت پایین آمده و بر روی پاپت قرار گرفته است. هنگامی که این اتفاق میوفتد مسیر ورود روغن بسته می شود و در حالت برعکس آن مسیر باز می شود.
  • پورت مخصوص روغن : آکومولاتور دیافراگمی نیز مانند تمام مدل های دیگر یک پورت مخصوص ورود و خروج روغن دارد.







آکومولاتور دیافراگمی چگونه عمل می کند؟



برای درک بهتر از کارکرد آکومولاتور دیافراگمی می توانید ویدیو زیر را مشاهده کنید :





در ویدیو بالا مشاهده کردید در هنگامی که سیستم به دلیل افت فشار ، نشتی و یا کمبود دبی ، نیاز به روغن پیدا می کند، فشار مقابل روغن کاسته شده و این اختلاف فشار باعث تزریق روغن به سیستم می شود. همچنین پس از ایجاد تعادل در سیستم فشار روغن به فشار ازت غلبه کرده و دیافراگم به سمت بالا می رود. در واقع آکومولاتور دوباره به حالت آماده باش برای سیستم می رود.





آکومولاتور دیافراگمی در چه سیستمی استفاده می شود؟



کاربرد این مدل در سیستم هایی می باشد که نیاز دارند سیکل های کوتاه مدت را در بازه زمانی بسیار کوتاهی انجام دهند. همانطور که می بینید بر خلاف آکومولاتور تیوپی، مقدار زیادی روغن در داخل مدل دیافراگمی جای نمی گیرد بنابراین نمی توان از این مدل برای سیستم هایی با دبی بالای روغن استفاده کرد.

اما در سیستم هایی که سرعت به شدت مهم و حیاتی است می توان از این مدل استفاده نمود چرا که سرعت عملکرد آکومولاتور دیافراگمی بسیار بالاتر از مدل های دیگر می باشد.



برند های معروف سازنده :

برند های معتبر بسیار زیادی در کش.رهای اروپایی این مدل را تولید می کنند اما از با کیفیت ترین و معروف ترین مدل آن در ایران می توان به برند EPE ایتالیایی اشاره کرد.

همچنین برند های دیگری مانند HYDAC , PARKER , OLAER , …
