جک گازی یا فنر گازی قطعه‌ای حاوی گاز نیتروژن تحت فشار است که برای کمک به باز کردن، نگه‌داشتن و کنترل حرکت درب‌ها، کاورها و بخش‌های متحرک تجهیزات استفاده می‌شود. برای خرید جک گازی مناسب باید علاوه بر نیروی جک بر حسب نیوتن، طول باز، طول بسته، کورس و نوع اتصال را بررسی کنید.
در هیدروپرشین می‌توانید انواع جک گازی صنعتی را با طول‌ها و نیروهای مختلف مشاهده و مقایسه کنید. برای کاربردهای خودرویی نیز دسته‌های جک گازی صندوق عقب و جک گازی کاپوت خودرو در دسترس هستند.

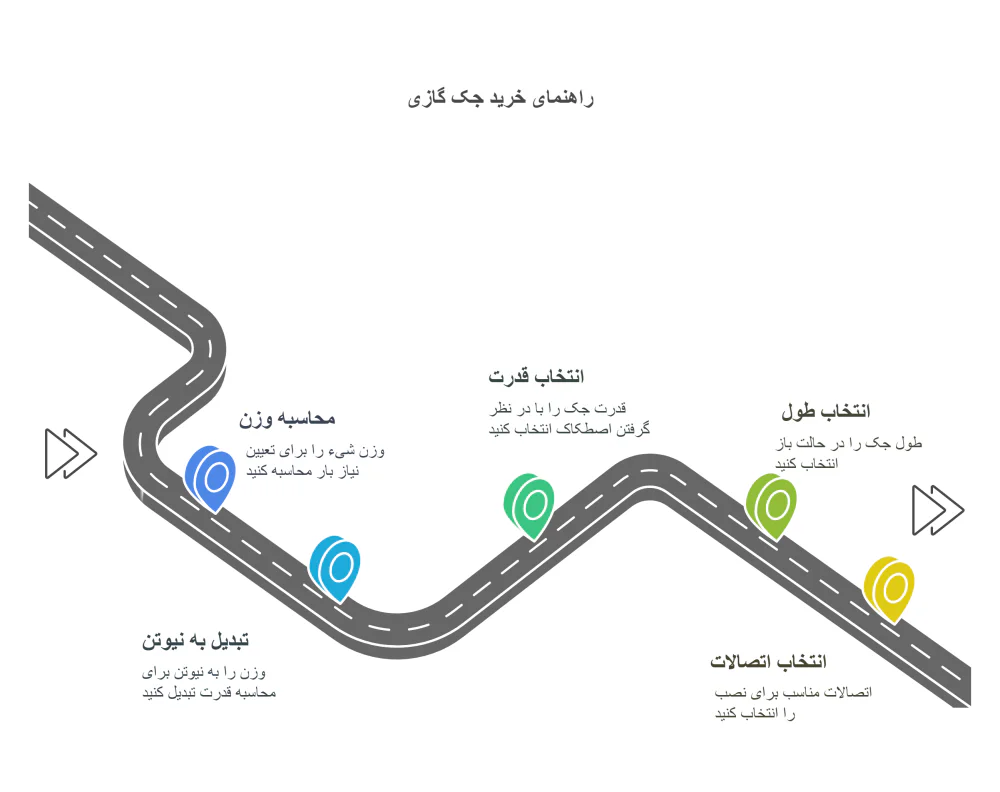

راهنمای انتخاب و خرید جک گازی
برای انتخاب جک گازی مناسب، تنها دانستن وزن یا طول جک کافی نیست. نیروی موردنیاز، محل نصب، کورس، طول باز و بسته و نوع اتصال باید با شرایط مکانیکی دستگاه هماهنگ باشند. انتخاب جک ضعیف ممکن است باعث باز نشدن کامل یا بسته‌شدن ناخواسته درب شود و جک بیش‌ازحد قوی نیز می‌تواند به اتصالات فشار اضافی وارد کند.
انتخاب نیروی جک گازی بر حسب نیوتن
نیروی جک گازی با نیوتن (N) مشخص می‌شود. عدد درج‌شده روی بدنه معمولاً نیروی اسمی جک در شرایط اندازه‌گیری سازنده است و نباید مستقیماً با وزن قابل‌تحمل بر حسب کیلوگرم برابر دانسته شود.
برای مثال وزن یک درب ۱۰ کیلوگرمی حدود ۹۸ نیوتن نیرو ایجاد می‌کند؛ اما این به معنی مناسب بودن جک ۱۰۰ نیوتنی نیست. مرکز جرم، فاصله لولا تا نقاط اتصال، زاویه بازشو و تعداد جک‌ها در انتخاب مؤثرند.
برای تعادل گشتاور یک درب لولایی در یک زاویه مشخص، رابطه اولیه زیر به کار می‌رود:
F ≈ (m × 9.81 × d₁) ÷ (n × d₂)
- F: نیروی تعادلی هر جک بر حسب نیوتن
- m: جرم درب بر حسب کیلوگرم
- d₁: بازوی عمود نیروی وزن نسبت به لولا
- d₂: بازوی عمود نیروی جک نسبت به لولا
- n: تعداد جک‌های متقارن و هم‌بار
اگر جرم درب ۱۰ کیلوگرم، بازوی عمود وزن ۳۰ سانتی‌متر، بازوی نیروی هر جک ۱۲ سانتی‌متر و تعداد جک‌ها دو عدد باشد، نیروی تعادل در همان زاویه برای هر جک حدود ۱۲۳ نیوتن است. این عدد فقط یک مثال آموزشی است. برای انتخاب واقعی باید هندسه در زوایای مختلف، منحنی نیرو در طول کورس، اصطکاک و شرایط ایمنی نیز بررسی شوند.
اندازه‌گیری طول باز، طول بسته و کورس جک گازی

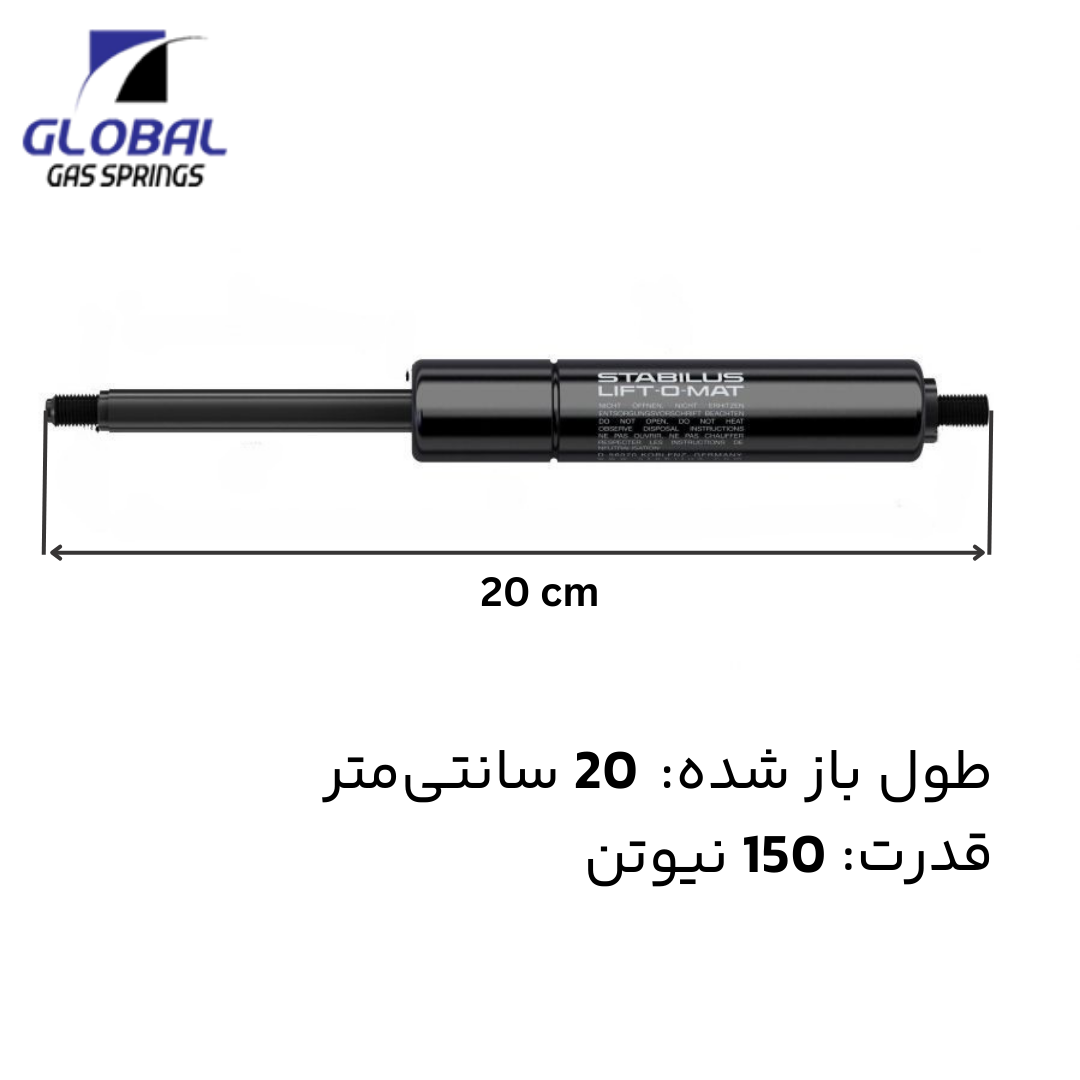

بعد از انتخاب نیروی جک، ابعاد آن باید با فضای نصب هماهنگ شوند. طول باز اندازه جک در حالت کاملاً باز، طول بسته اندازه آن در حالت کاملاً فشرده و کورس مقدار حرکت شفت بین این دو حالت است.
| مشخصه | توضیح |
|---|---|
| طول باز | فاصله نقاط مرجع اتصال در حالت کاملاً باز |
| طول بسته | فاصله همان نقاط در حالت فشرده |
| کورس | مقدار جابه‌جایی شفت |
| قطر شفت و بدنه | تناسب با فضای نصب |
| نیروی اسمی | نیروی اعلام‌شده بر حسب نیوتن |
| نوع اتصال | تطابق با محل نصب و قطعات اتصال |
اختلاف طول باز و بسته برابر کورس است، به شرط یکسان بودن نقاط مرجع اندازه‌گیری. برای اتصالات چشمی یا سر توپی، اندازه‌گیری اغلب از مرکز اتصال‌ها انجام می‌شود؛ اما ملاک نهایی نقشه همان محصول است. دو جک با طول باز یکسان الزاماً کورس برابر ندارند.
انتخاب نوع اتصال و محل نصب
اتصالات متداول جک گازی شامل چشمی، دوشاخه، سر توپی، رزوه و تسمه‌های فلزی نصب هستند. هنگام انتخاب، تطابق نوع اتصال، قطر پین یا رزوه و آزادی حرکت در تمام زاویه‌های بازشو اهمیت دارد.
- از گیرکردن اتصال یا اعمال بار جانبی به شفت جلوگیری کنید.
- جک باید در دو انتهای حرکت با سازه تداخل نداشته باشد.
- جهت نصب و شرایط مجاز باید مطابق مشخصات سازنده انتخاب شود.
در بسیاری از جک‌های گازی معمولی، نصب با شفت رو به پایین برای روانکاری آب‌بند و میرایی مناسب توصیه می‌شود؛ بااین‌حال دستور مدل مشخص اولویت دارد.
فهرست مطالب
انواع جک گازی و کاربرد هرکدام
مدل‌های جک گازی از نظر مکانیزم، قابلیت قفل شدن و امکان تنظیم نیرو تفاوت دارند؛ ظاهر مشابه الزاماً به معنی عملکرد یکسان نیست.

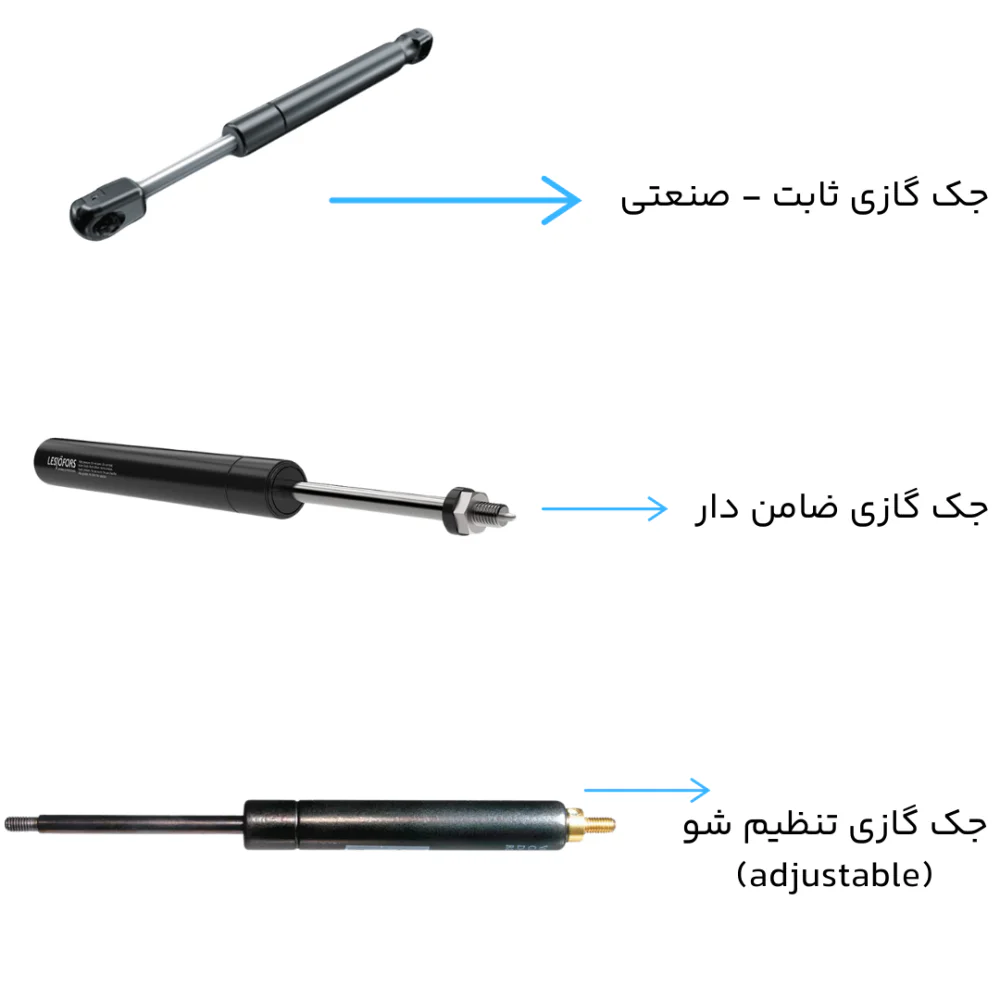

جک گازی ساده، قفل‌شونده و قابل تنظیم
- جک گازی ساده: برای کمک به باز و نگه‌داشتن درب یا کاور در وضعیت طراحی‌شده استفاده می‌شود و الزاماً در تمام موقعیت‌ها قفل نمی‌شود.
- جک گازی ضامن‌دار: مدل‌های مجهز به مکانیزم قفل می‌توانند متناسب با طراحی در موقعیت مشخص یا دلخواه متوقف شوند.
- جک گازی قابل تنظیم نیرو: برخی مدل‌ها دارای شیر یا مکانیزم تنظیم نیروی خروجی هستند؛ تنظیم نیرو با قفل‌کردن موقعیت متفاوت است.
قابلیت هر مدل باید با کاتالوگ همان محصول تأیید شود. معرفی این انواع به معنی موجود بودن همه مدل‌ها در فروشگاه نیست.
جک گازی صنعتی و خودرویی
جک گازی صنعتی برای کمک به باز شدن و نگه‌داشتن درب ماشین‌آلات، پوشش‌ها، دریچه‌ها و محفظه‌های صنعتی کاربرد دارد. برای انتخاب باید وزن، فضای نصب، تعداد سیکل و شرایط محیطی بررسی شود.

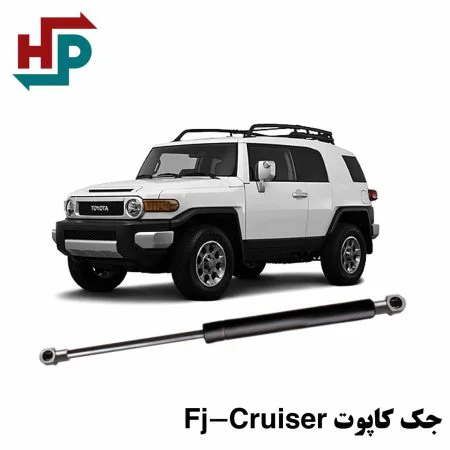

در خودرو نیز برای کاپوت و صندوق عقب استفاده می‌شود؛ در این کاربردها سازگاری اتصالات و ابعاد با مدل خودرو بسیار مهم است. برای خرید می‌توانید از دسته‌های جک گازی صندوق عقب و جک گازی کاپوت خودرو استفاده کنید.

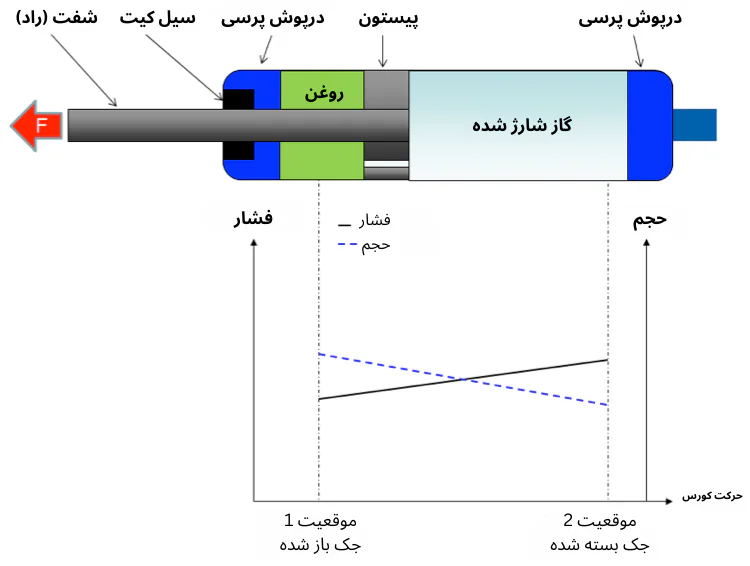

جک گازی چگونه کار می‌کند؟
جک گازی یک قطعه هیدروپنوماتیکی است که از گاز نیتروژن تحت فشار برای ایجاد نیروی خروج شفت استفاده می‌کند. اجزای معمول آن سیلندر، شفت، پیستون، آب‌بند و محفظه گاز است.
گاز بر دو طرف پیستون فشار وارد می‌کند؛ اما به دلیل اختلاف سطح مؤثر ناشی از حضور شفت در یک سمت، نیروی خروجی ایجاد می‌شود. هنگام ورود شفت به سیلندر، حجم گاز کاهش و فشار آن افزایش می‌یابد؛ بنابراین نیروی جک در تمام کورس ثابت نیست.
در برخی طراحی‌ها روغن برای روانکاری آب‌بند و کمک به میرایی حرکت به کار می‌رود. نیروی اصلی ناشی از فشار گاز و طراحی جک است، نه مخلوط‌شدن روغن و نیتروژن.
قیمت جک گازی به چه عواملی بستگی دارد؟
قیمت جک گازی به نیروی اسمی، ابعاد و کورس، نوع عملکرد، اتصالات، کیفیت ساخت، برند و شرایط تأمین وابسته است. مدل‌های دارای قابلیت قفل یا تنظیم نیرو ممکن است از نمونه‌های ساده گران‌تر باشند.
- نیرو و ابعاد: ساختار و اندازه مدل بر قیمت اثر می‌گذارد.
- اتصالات: نوع اتصال یا تجهیزات نصب اختصاصی ممکن است هزینه را تغییر دهد.
- کیفیت: کیفیت آب‌بند، شفت و پوشش مقاوم در برابر خوردگی اهمیت دارد.
- موجودی: شرایط بازار و تأمین‌کننده بر قیمت نهایی اثر می‌گذارد.
قیمت واقعی محصولات را در فهرست همین صفحه بررسی کنید و از انتخاب صرفاً بر اساس بالاترین نیوتن یا کمترین قیمت خودداری کنید.
نکات نصب و نگهداری جک گازی
جک گازی معمولاً قطعه‌ای بسته و تحت فشار است؛ بسیاری از مدل‌ها به روغن‌کاری خارجی یا سرویس داخلی نیاز ندارند. برای دوام بیشتر:
- محافظت از شفت: سطح آن را از خراش، ضربه، رنگ و گردوغبار دور نگه دارید.
- پیشگیری از بار جانبی: تا جای ممکن جک را در امتداد محور آن بارگذاری کنید.
- جهت نصب: دستور مدل مشخص را رعایت کنید؛ برای بسیاری از مدل‌های معمولی شفت رو به پایین توصیه می‌شود.
- دما: محدوده مجاز را از دیتاشیت سازنده بررسی کنید.
- خرابی: افت نیروی نگهدارنده، نشتی و خم شدن شفت از علائم نیاز به بررسی‌اند.
هشدار ایمنی: جک گازی تحت فشار را سوراخ، برش یا جوشکاری نکنید. پیش از تعویض، قطعه متحرک را با تکیه‌گاه جداگانه مهار کنید.
طول عمر جک گازی چقدر است؟
عمر جک به کیفیت ساخت، تعداد سیکل، دما، بار جانبی و نصب بستگی دارد؛ عدد ثابتی برای همه مدل‌ها قابل اعلام نیست. اگر سازنده تعداد سیکل آزمون‌شده را مشخص کرده، همان مرجع معتبرتر است.
سؤالات متداول درباره جک گازی
آیا نیروی جک گازی همان وزن قابل‌تحمل آن است؟
خیر. نیروی اسمی بر حسب نیوتن بیان می‌شود؛ اما نگه‌داشتن یک درب به زاویه نصب، بازوهای گشتاور و تعداد جک‌ها وابسته است.
تفاوت طول باز و کورس جک گازی چیست؟
طول باز اندازه جک در حالت کاملاً باز طبق نقاط مرجع سازنده است؛ کورس مقدار حرکت شفت میان دو حالت باز و بسته است.
برای تعویض جک گازی قدیمی چه مشخصاتی لازم است؟
عدد نیروی روی بدنه بر حسب نیوتن، طول باز و بسته یا کورس، نوع اتصال و کد فنی سازنده در صورت وجود را مشخص کنید. تصویر جک و نقاط نصب نیز به انتخاب مدل کمک می‌کند.
برای انتخاب جک گازی مناسب ابتدا نیرو، طول، کورس و نوع اتصال را مشخص کنید و مدل‌های موجود هیدروپرشین را مقایسه کنید. اگر مطمئن نیستید، مشخصات و تصویر اتصالات را از راه‌های ارتباطی سایت برای بررسی فنی ارسال کنید.
