پمپ هیدرولیک پیستونی

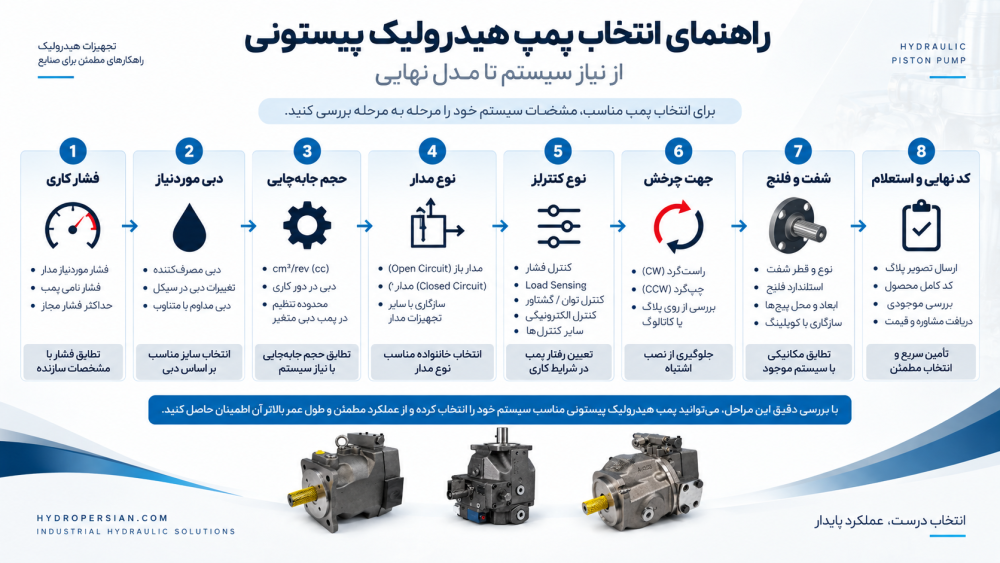

راهنمای انتخاب پمپ هیدرولیک پیستونی

انتخاب پمپ هیدرولیک پیستونی بهتر است از نیاز واقعی مدار شروع شود، نه صرفاً برند یا اندازه ظاهری پمپ. فشار کاری، دبی موردنیاز، حجم جابه‌جایی، دور محرک و نوع کنترل مهم‌ترین پارامترهای اولیه هستند؛ سپس باید سازگاری مکانیکی و هیدرولیکی پمپ با سیستم بررسی شود.

اگر قرار است یک پمپ قدیمی جایگزین شود، کد کامل روی پلاک نقطه شروع بسیار خوبی است؛ اما حتی در این حالت نیز باید مطمئن شد مشخصات مدل جایگزین از نظر جهت چرخش، نوع شفت، فلنج، موقعیت پورت‌ها و عملکرد کنترلر با سیستم موجود سازگار است.

فشار کاری، دبی و حجم جابه‌جایی

یکی از اشتباهات رایج در انتخاب پمپ، تمرکز فقط روی عدد فشار است. فشار کاری نشان می‌دهد پمپ باید در چه سطح فشاری کار کند، اما برای تعیین سایز مناسب باید دبی موردنیاز سیستم نیز مشخص باشد.

حجم جابه‌جایی یا Displacement معمولاً با واحد cm³/rev یا cc/rev بیان می‌شود و نشان می‌دهد پمپ در هر دور به‌صورت تئوری چه حجمی از روغن را جابه‌جا می‌کند. با افزایش حجم جابه‌جایی یا دور ورودی، دبی قابل تأمین افزایش پیدا می‌کند؛ البته دبی واقعی به راندمان حجمی و شرایط کاری پمپ نیز وابسته است.

در پمپ‌های دبی‌متغیر، حداکثر حجم جابه‌جایی یک مشخصه مهم است، اما پمپ می‌تواند با تغییر زاویه مکانیزم داخلی خود در جابه‌جایی کمتر نیز کار کند. این قابلیت زمانی اهمیت دارد که مصرف روغن سیستم در تمام مراحل سیکل ثابت نیست.

فشار نامی و حداکثر فشار نیز نباید با یکدیگر اشتباه شوند. فشار نامی معمولاً محدوده‌ای است که پمپ برای کار پیوسته در شرایط تعیین‌شده طراحی شده، در حالی که حداکثر فشار ممکن است فقط برای زمان محدود و تحت شرایط مشخص سازنده مجاز باشد. بنابراین انتخاب پمپ تنها بر اساس عدد بزرگ‌تر درج‌شده در کاتالوگ صحیح نیست.

نوع مدار و نوع کنترل پمپ

قبل از انتخاب پمپ باید مشخص شود سیستم هیدرولیک از نوع مدار باز یا مدار بسته است. در مدار باز، روغن پس از انجام کار به مخزن بازمی‌گردد؛ در حالی که در مدار بسته مسیر اصلی جریان بین پمپ و مصرف‌کننده گردش می‌کند. سری‌های A10VSO، A4VSO و Parker PV/PVplus که در ادامه معرفی شده‌اند در خانواده پمپ‌های مناسب مدار باز قرار می‌گیرند.

در پمپ‌های پیستونی دبی‌متغیر، نوع کنترلر به اندازه سایز پمپ اهمیت دارد. کنترلر تعیین می‌کند پمپ در برابر تغییر فشار، دبی یا توان موردنیاز سیستم چگونه جابه‌جایی خود را تغییر دهد.

از متداول‌ترین روش‌های کنترل می‌توان به موارد زیر اشاره کرد:

• کنترل فشار برای کاهش جابه‌جایی پمپ پس از رسیدن مدار به فشار تنظیم‌شده
• کنترل فشار و دبی یا Load Sensing برای تطبیق جریان تولیدشده با نیاز مصرف‌کننده
• کنترل توان یا گشتاور برای محدودکردن توان دریافتی پمپ از موتور محرک
• کنترل جابه‌جایی برای تنظیم مستقیم زاویه صفحه و حجم خروجی پمپ

نام و ساختار دقیق کنترلر در هر سازنده متفاوت است. بنابراین دو پمپ با حجم جابه‌جایی یکسان لزوماً رفتار یکسانی در مدار ندارند.

جهت چرخش، شفت، فلنج و پورت‌ها

برای جایگزینی پمپ، تطبیق مشخصات مکانیکی به اندازه فشار و دبی مهم است. جهت چرخش پمپ معمولاً از سمت شفت تعریف می‌شود و نصب پمپی با جهت نامناسب می‌تواند باعث عملکرد نادرست یا آسیب سریع به مجموعه شود.

نوع و ابعاد شفت باید با کوپلینگ یا محرک موجود تطابق داشته باشد. فلنج نصب نیز باید از نظر استاندارد، ابعاد و محل پیچ‌ها بررسی شود. در برخی خانواده‌های صنعتی، گزینه‌های مختلف فلنج و شفت برای یک سایز پمپ قابل سفارش هستند؛ بنابراین نمی‌توان تنها با دانستن سایز حجمی، سازگاری مکانیکی را تأیید کرد.

پورت‌های اصلی نیز شامل مسیر مکش، خروجی فشار و مسیر تخلیه پوسته یا Case Drain هستند. بسته به کنترلر ممکن است پورت‌های پایلوت یا کنترلی دیگری نیز وجود داشته باشند. هنگام جایگزینی، موقعیت و سایز این پورت‌ها باید با مدار موجود تطبیق داده شود.

سری‌های پمپ پیستونی موجود

پمپ‌های این دسته عمدتاً از نوع پیستونی محوری دبی‌متغیر هستند. تفاوت میان سری‌ها فقط در برند یا ظاهر بدنه نیست؛ محدوده حجم جابه‌جایی، فشار کاری، نوع کنترلرها، ابعاد و قابلیت استفاده در سیستم‌های مختلف با یکدیگر تفاوت دارند.

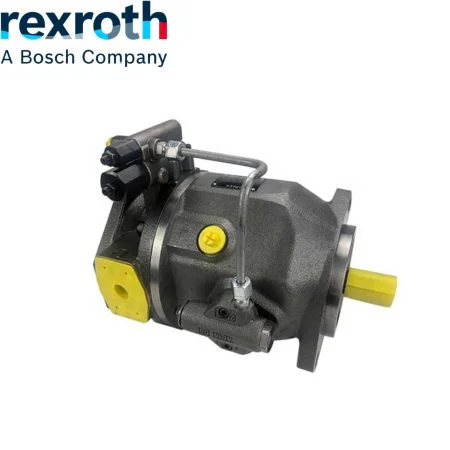

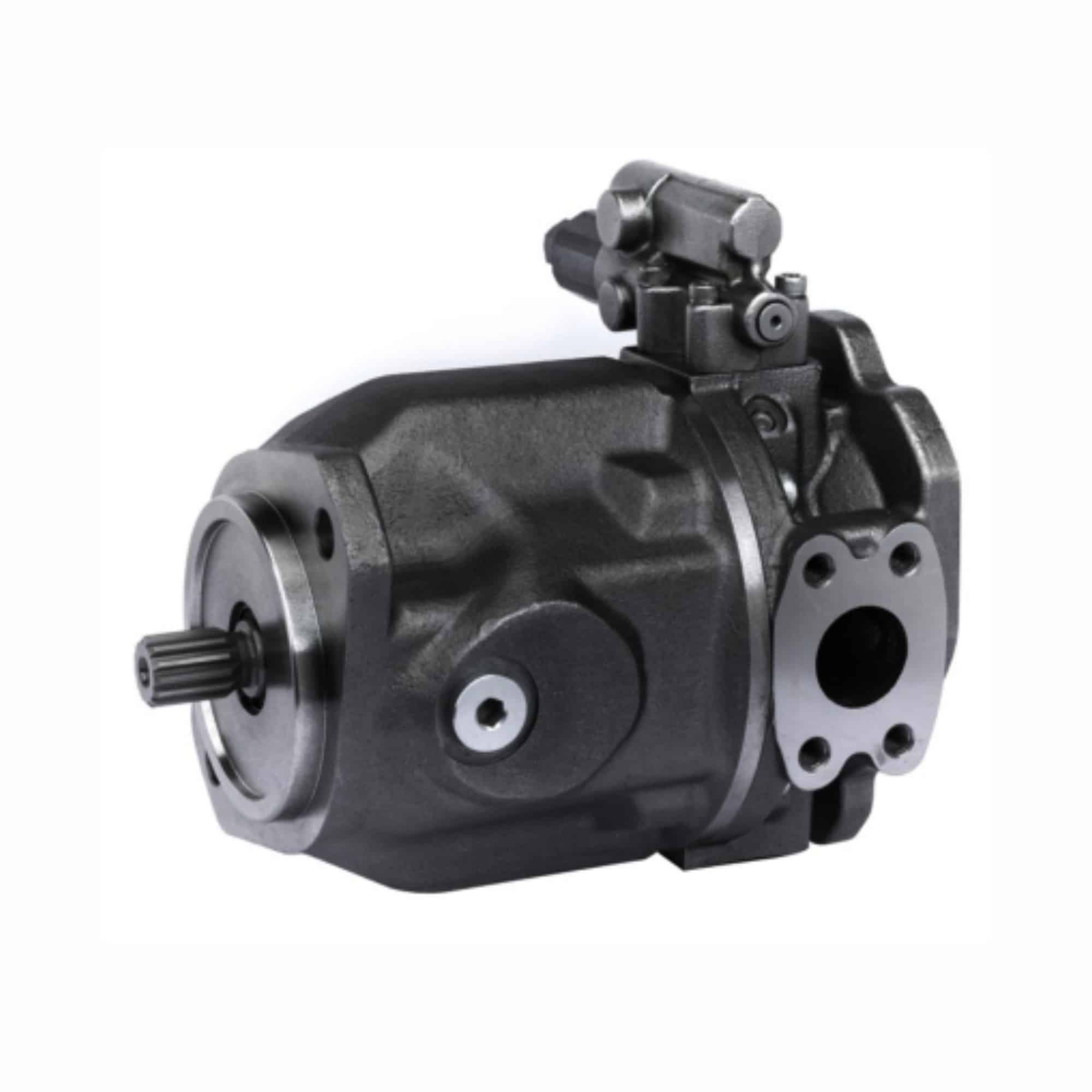

پمپ A10VSO

پمپ هیدرولیک A10VSO یک پمپ پیستونی محوری دبی‌متغیر با طراحی Swashplate برای مدار باز است. در سری 31، محدوده اسمی جابه‌جایی از 18 تا 140 cm³/rev و فشار نامی 280 بار است.

در A10VSO تغییر زاویه صفحه باعث تغییر کورس پیستون‌ها و در نتیجه تغییر حجم جابه‌جایی می‌شود. این ویژگی اجازه می‌دهد جریان تولیدشده متناسب با شرایط مدار تغییر کند.

کنترلرهای مختلفی برای این خانواده وجود دارند و مدل‌های موجود می‌توانند از نظر روش کنترل فشار، دبی یا سایر پارامترها تفاوت داشته باشند. به همین دلیل هنگام انتخاب A10VSO علاوه بر عدد سایز باید پسوند کنترلر و کد کامل سفارش بررسی شود.

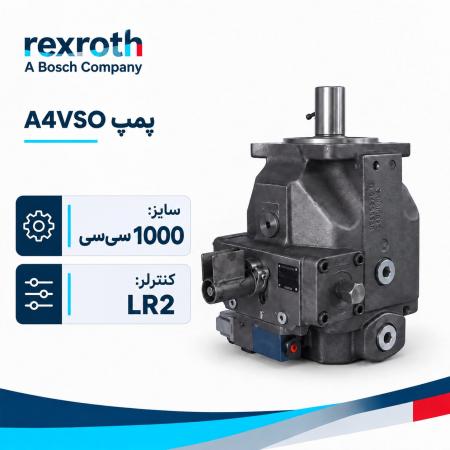

پمپ A4VSO

پمپ هیدرولیک A4VSO نیز یک پمپ پیستونی محوری دبی‌متغیر Swashplate برای مدار باز است، اما محدوده سایز و فشار کاری بالاتری را پوشش می‌دهد. در خانواده A4VSO محدوده اسمی 40 تا 1000 cm³/rev و فشار نامی 350 بار ارائه شده است.

به همین دلیل A4VSO در سیستم‌هایی که دبی، فشار یا توان بیشتری نیاز دارند گزینه قابل بررسی است. نوع کنترلر نیز در انتخاب بسیار مهم است و مدل‌هایی با کنترل فشار، فشار و دبی و کنترل توان در این خانواده وجود دارند.

اگر یک A4VSO قرار است جایگزین مدل موجود شود، سایز به تنهایی کافی نیست؛ کنترلر، جهت چرخش، شفت، فلنج، محل پورت‌ها و کد کامل باید تطبیق داده شوند.

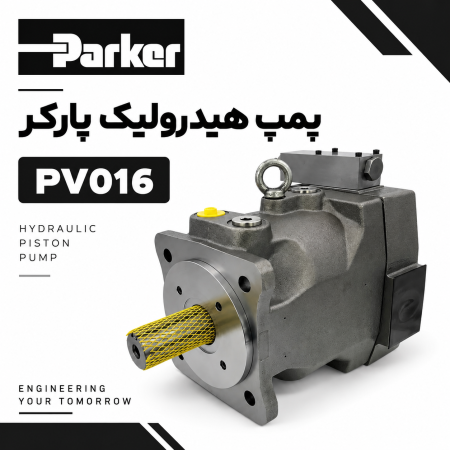

پمپ Parker PV / PVplus

پمپ پیستونی پارکر سری PV در خانواده پمپ‌های پیستونی محوری دبی‌متغیر فشار بالا قرار می‌گیرد. خانواده PV/PVplus برای مدار باز طراحی شده و در مدل‌های مختلف با جابه‌جایی‌های متفاوت عرضه می‌شود.

در خانواده جدید PVplus محدوده محصول تا 360 cm³/rev توسعه یافته و فشار کاری پیوسته 350 بار اعلام شده است. بسته به مدل، گزینه‌های مختلف کنترل فشار، Load Sensing، کنترل توان/گشتاور و کنترل جابه‌جایی قابل ارائه هستند.

در انتخاب Parker PV نیز باید کد کامل سفارش بررسی شود؛ زیرا علاوه بر سایز، جهت چرخش، نوع آب‌بند، فلنج، Through Drive و کنترلر می‌توانند در کد محصول تعیین شوند.

اعداد جدول مربوط به خانواده‌های مشخص‌شده هستند و نباید به تمام پمپ‌های پیستونی موجود در بازار تعمیم داده شوند. هنگام انتخاب مدل نهایی، دیتاشیت همان Design Series و کد سفارش باید بررسی شود.

پمپ هیدرولیک پیستونی چیست و چه زمانی انتخاب مناسبی است؟

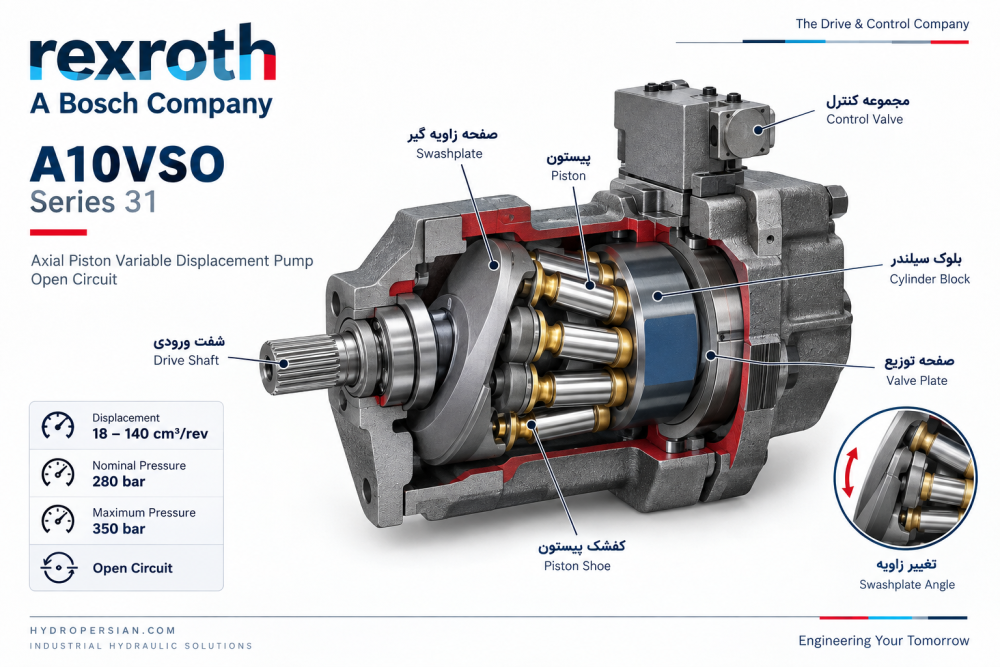

پمپ پیستونی یک پمپ جابه‌جایی مثبت است. در این ساختار، تغییر حجم محفظه‌های تشکیل‌شده توسط پیستون‌ها باعث مکش روغن از ورودی و انتقال آن به خروجی می‌شود.

در مدل‌های محوری Swashplate، محور حرکت پیستون‌ها تقریباً موازی محور شفت است و زاویه صفحه باعث ایجاد کورس رفت‌وبرگشتی پیستون‌ها می‌شود. در پمپ‌های دبی‌متغیر با تغییر زاویه این صفحه، حجم جابه‌جایی نیز تغییر می‌کند.

پمپ پیستونی زمانی گزینه مناسبی است که سیستم به یک یا چند مورد از شرایط زیر نیاز داشته باشد:

• فشار کاری بالا
• امکان کنترل جابه‌جایی و دبی پمپ
• تغییر مصرف روغن در مراحل مختلف سیکل
• کنترل دقیق‌تر فشار یا دبی
• راندمان مناسب در کاربردهای صنعتی سنگین
• امکان استفاده از کنترلرهای پیشرفته‌تر نسبت به پمپ‌های ساده دبی ثابت

در مقابل، برای بسیاری از سیستم‌های ساده با فشار متوسط و دبی ثابت، استفاده از پمپ هیدرولیک دنده‌ای می‌تواند ساده‌تر و اقتصادی‌تر باشد. همچنین در برخی کاربردهایی که عملکرد نرم و صدای کمتر اهمیت بیشتری دارد، بررسی پمپ هیدرولیک کارتریجی منطقی است. انتخاب نهایی باید بر اساس شرایط واقعی مدار انجام شود.

تفاوت پمپ پیستونی محوری و شعاعی

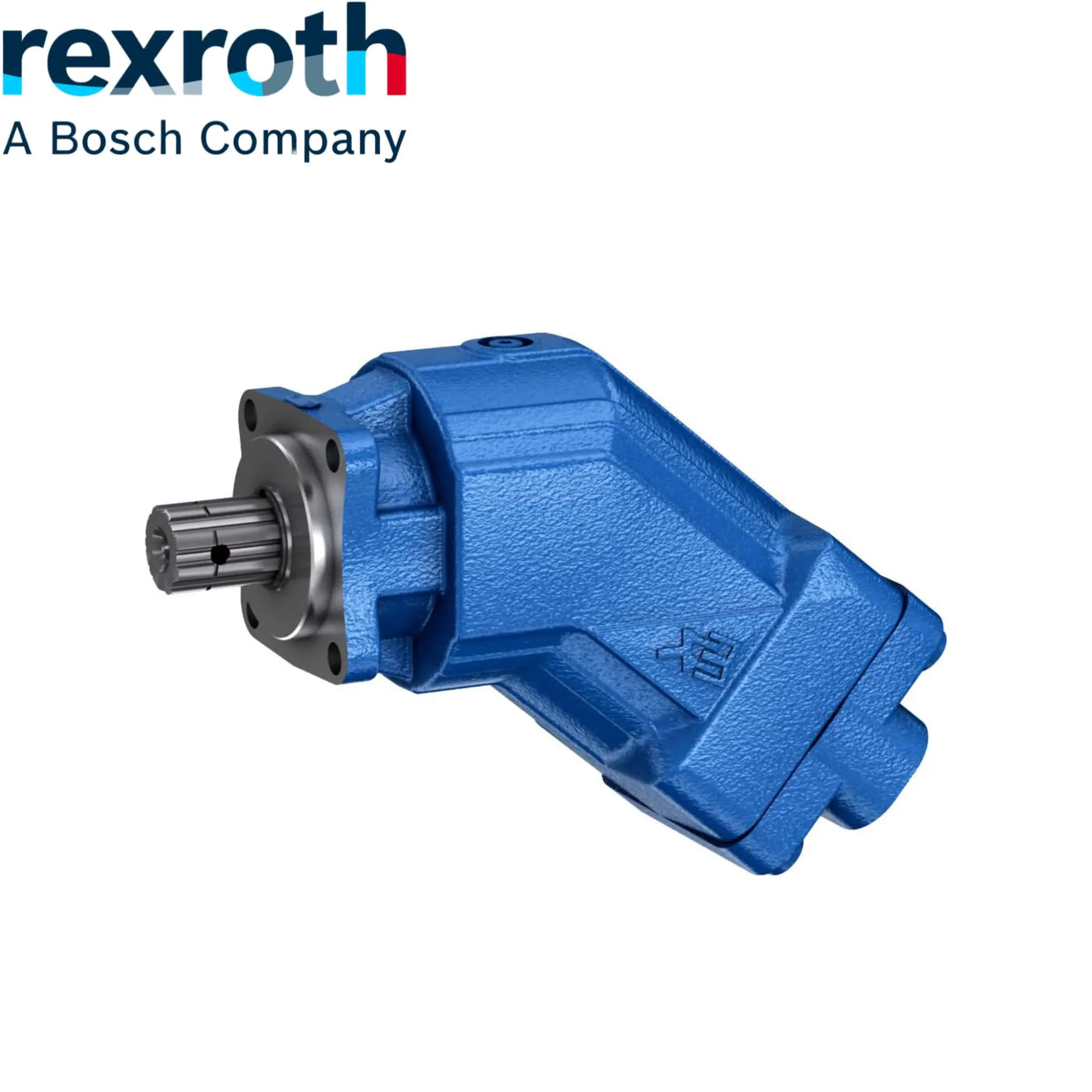

در پمپ پیستونی محوری، پیستون‌ها در راستایی تقریباً موازی محور شفت قرار دارند. ساختار Swashplate و Bent Axis دو طراحی شناخته‌شده در این گروه هستند. سری‌هایی مانند A10VSO، A4VSO و Parker PV که در این دسته عرضه می‌شوند از خانواده پمپ‌های محوری هستند.

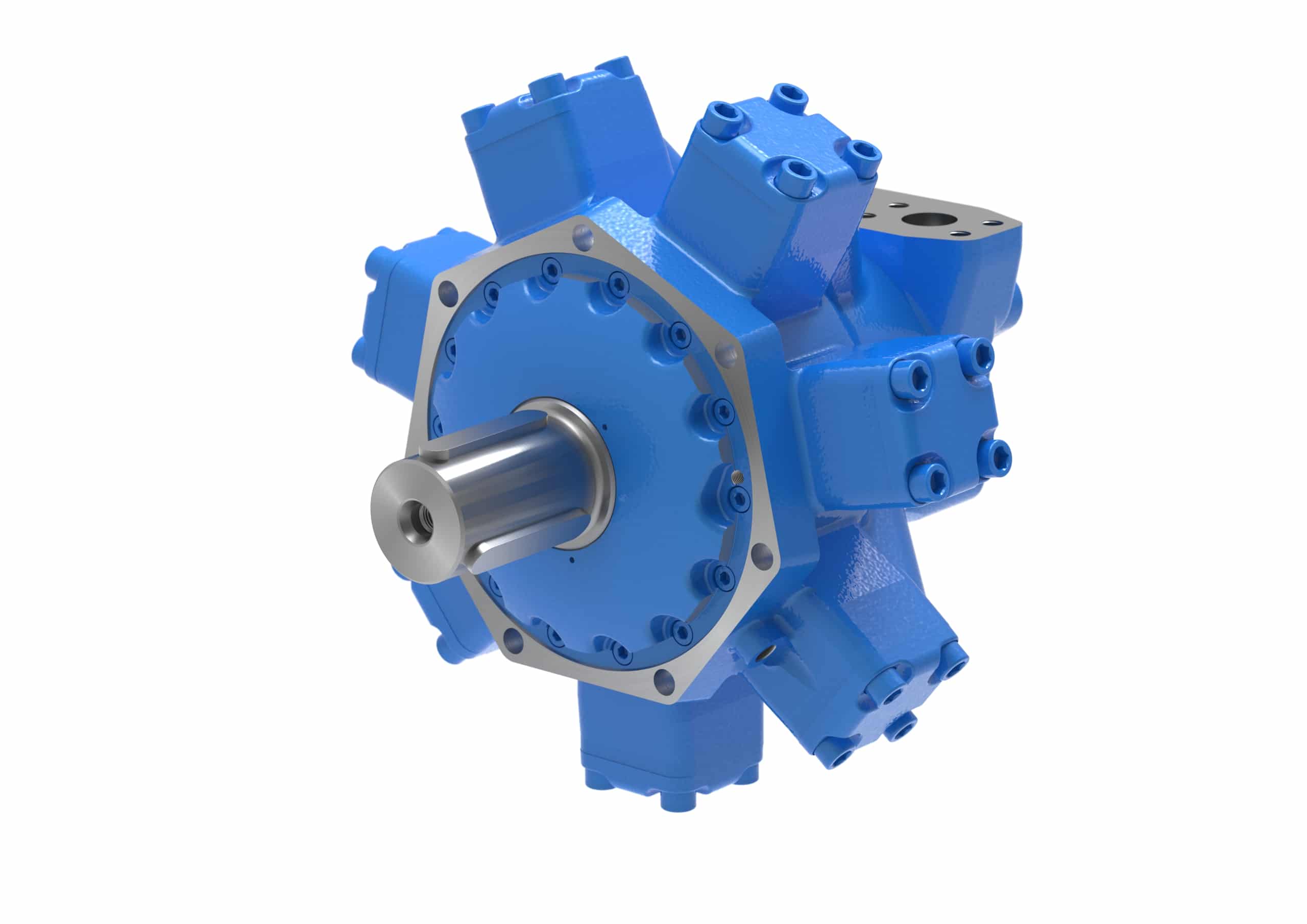

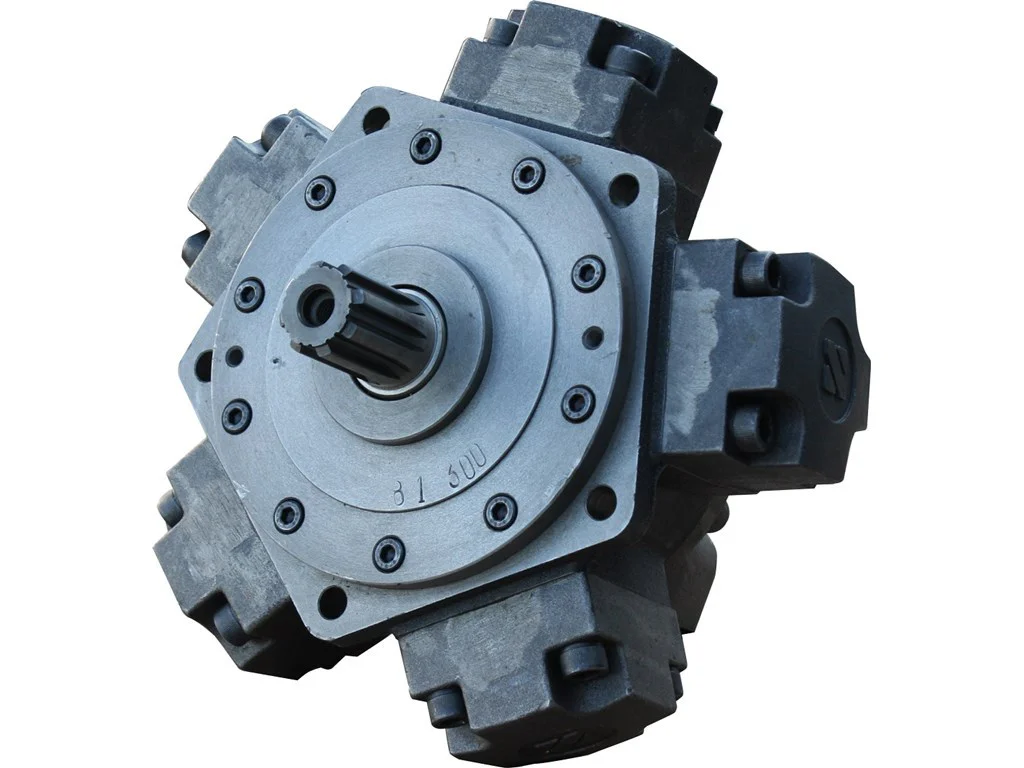

در پمپ پیستونی شعاعی، پیستون‌ها به‌صورت شعاعی پیرامون محور قرار می‌گیرند. این طراحی می‌تواند برای برخی کاربردهای فشار بسیار بالا مناسب باشد، اما مشخصات، محدوده دبی و کاربرد آن با پمپ‌های محوری این صفحه متفاوت است.

بنابراین عبارت «پمپ پیستونی» به‌تنهایی مشخصات فنی محصول را تعیین نمی‌کند و ابتدا باید نوع ساختار و خانواده پمپ مشخص شود.

پمپ پیستونی دبی ثابت و دبی متغیر

در پمپ دبی ثابت، حجم جابه‌جایی هندسی پمپ در هر دور ثابت است. در نتیجه با ثابت بودن دور محرک، دبی خروجی نیز تقریباً ثابت باقی می‌ماند.

در پمپ دبی‌متغیر، حجم جابه‌جایی قابل تغییر است. در طراحی Swashplate این کار با تغییر زاویه صفحه انجام می‌شود. کاهش زاویه باعث کاهش کورس پیستون و کاهش جابه‌جایی می‌شود و در زاویه بیشتر، حجم جابه‌جایی افزایش پیدا می‌کند.

این قابلیت به سیستم اجازه می‌دهد به‌جای تولید دائمی حداکثر جریان و تخلیه جریان اضافی، خروجی پمپ را متناسب با نیاز مدار کنترل کند. البته نحوه انجام این کار به نوع کنترلر بستگی دارد.

قیمت پمپ هیدرولیک پیستونی به چه عواملی بستگی دارد؟

قیمت پمپ هیدرولیک پیستونی فقط به حجم یا فشار آن وابسته نیست. حتی دو پمپ با سایز یکسان ممکن است به دلیل تفاوت در کنترلر، فلنج، شفت یا تجهیزات جانبی قیمت متفاوتی داشته باشند.

مهم‌ترین عوامل عبارت‌اند از:

• برند و سری پمپ
• حجم جابه‌جایی یا سایز
• نوع و پیچیدگی کنترلر
• فشار کاری خانواده پمپ
• نوع شفت و فلنج
• جهت چرخش
• نوع آب‌بند
• وجود یا عدم وجود Through Drive
• امکان اتصال پمپ دوم
• Design Series و کد دقیق سفارش
• اصالت و کشور سازنده
• وضعیت موجودی و شرایط تأمین

به همین دلیل برای استعلام دقیق، بهتر است به‌جای اعلام عبارتی مانند «پمپ 100 سی‌سی»، کد کامل روی پلاک ارسال شود. سایز حجمی تنها یکی از بخش‌های مشخصات پمپ است.

برای انتخاب یا استعلام قیمت چه اطلاعاتی ارسال کنیم؟

اگر پمپ برای یک سیستم جدید انتخاب می‌شود، حداقل فشار کاری، دبی موردنیاز، دور محرک، نوع مدار و نوع کنترل مورد انتظار باید مشخص باشند.

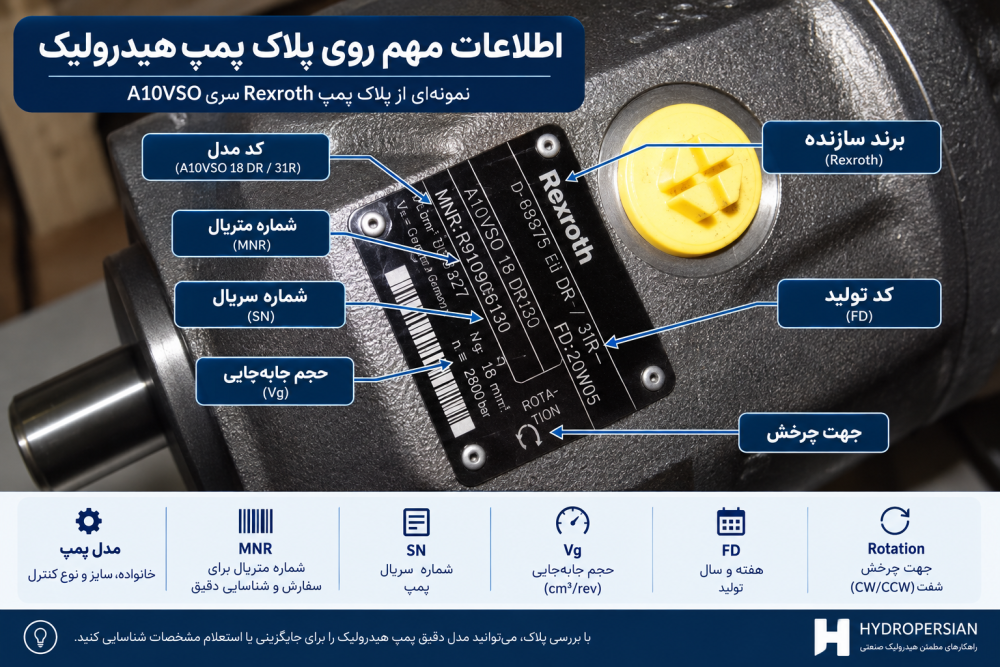

اما اگر هدف جایگزینی یک پمپ موجود است، بهترین نقطه شروع ارسال تصویر واضح از پلاک پمپ و کد کامل آن است. Order Code در بسیاری از پمپ‌های صنعتی اطلاعاتی مانند خانواده محصول، سایز، کنترلر، جهت چرخش، شفت، فلنج، آب‌بند و سایر گزینه‌های سفارش را در خود دارد.

اگر ساختار این کدها مشخص نیست، استفاده از راهنمای پلاک‌خوانی پمپ هیدرولیک کمک می‌کند مشخصات مهم از روی Nameplate و Order Code استخراج شوند.

برای بررسی دقیق‌تر بهتر است این اطلاعات در دسترس باشند:

• تصویر کامل پلاک پمپ
• کد فنی کامل بدون حذف پسوندها
• برند و سری
• حجم جابه‌جایی
• فشار کاری مدار
• دبی موردنیاز
• دور الکتروموتور یا موتور محرک
• جهت چرخش
• نوع کنترلر
• شکل و ابعاد شفت
• فلنج نصب
• موقعیت و سایز پورت‌ها
• نوع کاربرد دستگاه
• وجود پمپ دوم یا نیاز به Through Drive

اگر کد پلاک قابل خواندن نیست، تصاویر واضح از پمپ، شفت، فلنج، کنترلر و محل پورت‌ها نیز می‌توانند در شناسایی مدل کمک‌کننده باشند.

نکات فنی قبل از نصب و راه‌اندازی پمپ پیستونی

حتی انتخاب صحیح پمپ تضمین‌کننده عملکرد مناسب نیست. پمپ پیستونی به شرایط روغن، مسیر مکش، فشار پوسته، آلودگی و روش راه‌اندازی حساس است و اشتباه در این بخش‌ها می‌تواند عمر پمپ را به‌شدت کاهش دهد.

قبل از نصب، دستورالعمل همان سازنده و همان Design Series باید مبنا قرار گیرد؛ زیرا محدودیت فشار ورودی، فشار Case Drain، جهت نصب و شرایط روغن بین خانواده‌های مختلف یکسان نیست.

روغن، ویسکوزیته و فیلتراسیون

نوع روغن و ویسکوزیته مناسب باید بر اساس توصیه سازنده پمپ، دمای کاری و شرایط سیستم انتخاب شود. نمی‌توان یک گرید ISO VG را برای تمام پمپ‌های پیستونی و تمام دماهای کاری مناسب دانست. جزئیات انتخاب گرید را باید بر اساس دامنه ویسکوزیته مجاز پمپ و دمای شروع و کارکرد سیستم بررسی کرد؛ موضوعی که در راهنمای روغن مناسب پمپ هیدرولیک به‌صورت کامل‌تر قابل بررسی است.

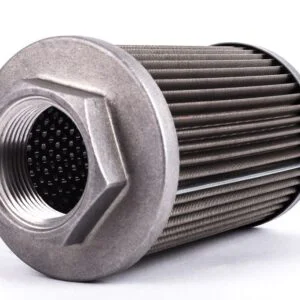

تمیزی روغن نیز اهمیت زیادی دارد. تلرانس‌های داخلی پمپ‌های پیستونی کم هستند و ذرات آلاینده می‌توانند به سطوح لغزشی، پیستون‌ها، Valve Plate و کنترلر آسیب بزنند. به همین دلیل استفاده از فیلتر هیدرولیک متناسب با حساسیت تجهیزات و دبی مدار ضروری است.

در انتخاب و سرویس سیستم باید علاوه بر درجه فیلتراسیون، ظرفیت عبور دبی، افت فشار فیلتر و وضعیت آلودگی روغن نیز در نظر گرفته شوند.

مسیر مکش، Case Drain و راه‌اندازی اولیه

مسیر مکش پمپ باید به‌گونه‌ای طراحی شود که افت فشار غیرضروری ایجاد نکند. قطر نامناسب لوله، طول زیاد مسیر، اتصالات محدودکننده، گرفتگی فیلتر یا ورود هوا از اتصالات می‌توانند شرایط ورودی پمپ را نامناسب کنند.

اگر فشار ورودی بیش از حد کاهش پیدا کند، احتمال ایجاد کاویتاسیون افزایش می‌یابد. کاویتاسیون می‌تواند با صدا، لرزش و تخریب تدریجی سطوح داخلی همراه باشد. برای تشخیص علت و روش جلوگیری از آن باید شرایط مکش، سطح روغن، ویسکوزیته، دور پمپ و محدودیت‌های اعلام‌شده سازنده بررسی شوند؛ جزئیات این موضوع در راهنمای کاویتاسیون پمپ هیدرولیک قابل بررسی است.

مسیر Case Drain نیز نباید مانند یک خط برگشت معمولی در نظر گرفته شود. روغن نشتی داخلی پمپ از طریق این مسیر از پوسته خارج می‌شود و فشار پوسته باید در محدوده مجاز سازنده باقی بماند. مسیر نامناسب، محدودیت زیاد یا فشار برگشتی بالا در Case Drain می‌تواند به آب‌بندها و عملکرد پمپ آسیب وارد کند.

پیش از اولین استارت نیز نباید اجازه داد پمپ برای مدتی بدون روغن کار کند. پرکردن صحیح پوسته و انجام مراحل اولیه باید مطابق دستورالعمل سازنده انجام شود. در آموزش نصب و راه‌اندازی پمپ هیدرولیک می‌توان ترتیب کامل بررسی کوپلینگ، چرخش موتور، اتصالات، پرکردن پوسته، تنظیم اولیه و تست مدار را دنبال کرد.

وجود هوای محبوس در پمپ یا مدار نیز می‌تواند باعث صدای غیرعادی، عملکرد ناپایدار و تأخیر در ایجاد جریان مناسب شود. به همین دلیل هواگیری پمپ هیدرولیک باید متناسب با ساختار مدار و دستورالعمل سازنده انجام شود و راه‌اندازی پمپ نباید با فرض اینکه هوا به‌صورت خودکار و بدون خطر از سیستم خارج می‌شود انجام گیرد.

در نهایت، انتخاب پمپ هیدرولیک پیستونی باید بر اساس مجموعه‌ای از پارامترهای هیدرولیکی و مکانیکی انجام شود. فشار و دبی نقطه شروع هستند، اما برای انتخاب نهایی باید حجم جابه‌جایی، نوع مدار، کنترلر، دور، جهت چرخش، شفت، فلنج، پورت‌ها و کد سفارش نیز با سیستم تطبیق داده شوند. این موضوع به‌خصوص هنگام جایگزینی پمپ‌های دبی‌متغیر اهمیت دارد؛ زیرا یکسان بودن سایز یا ظاهر دو پمپ به معنی یکسان بودن عملکرد آن‌ها نیست.
