پمپ هیدرولیک کارتریجی

پمپ هیدرولیک کارتریجی یا پره‌ای چیست؟

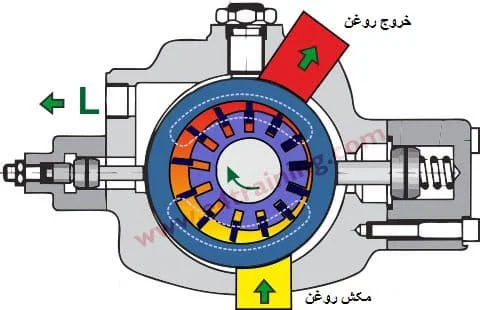

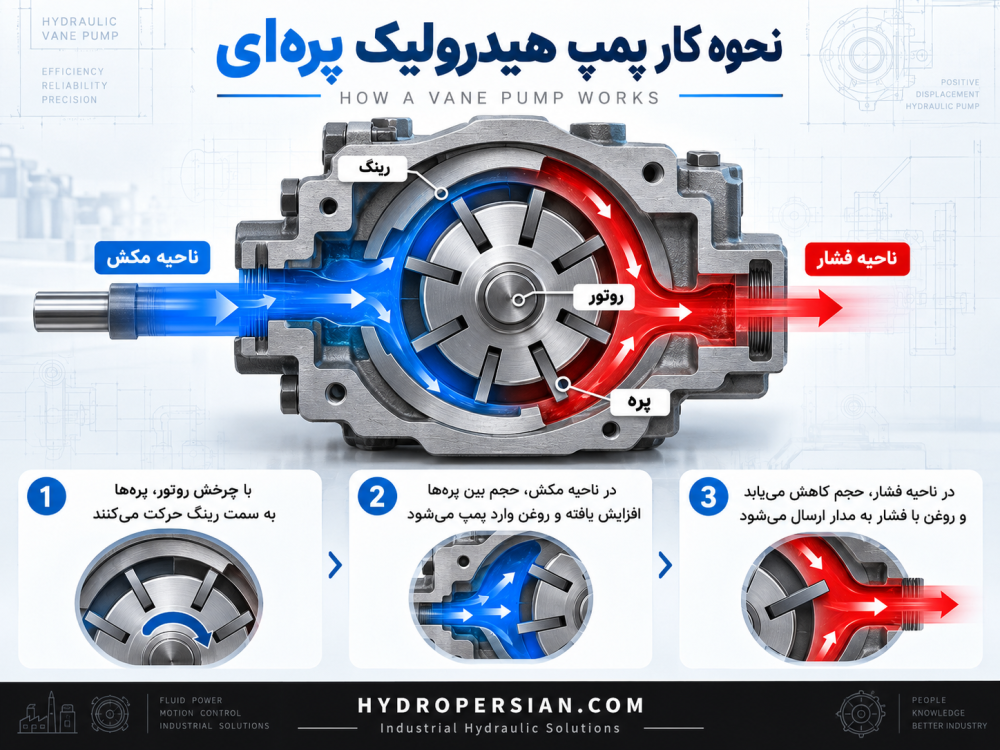

در پمپ پره‌ای یا Vane Pump، روتور دارای شیارهایی است که پره‌ها داخل آنها حرکت می‌کنند. با چرخش روتور و تغییر حجم فضای بین پره‌ها و رینگ، روغن از سمت مکش وارد پمپ شده و از سمت فشار به مدار ارسال می‌شود.

ساختار پمپ‌های پره‌ای معمولاً باعث ایجاد جریان نسبتاً یکنواخت و صدای کاری پایین می‌شود و به همین دلیل این نوع پمپ در بسیاری از ماشین‌آلات و یونیت‌های هیدرولیک صنعتی مورد استفاده قرار می‌گیرد.

با این حال، اصطلاح پمپ کارتریجی و پمپ پره‌ای از نظر فنی دقیقاً یک مفهوم نیستند.

آیا پمپ کارتریجی و پره‌ای دقیقاً یک معنی دارند؟

«پمپ پره‌ای» به نوع مکانیزم تولید جریان اشاره می‌کند؛ یعنی پمپی که عملکرد آن بر اساس روتور و پره‌ها انجام می‌شود.

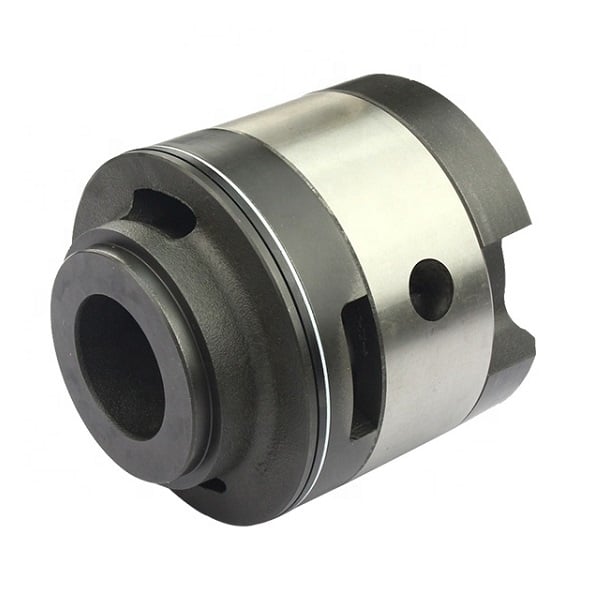

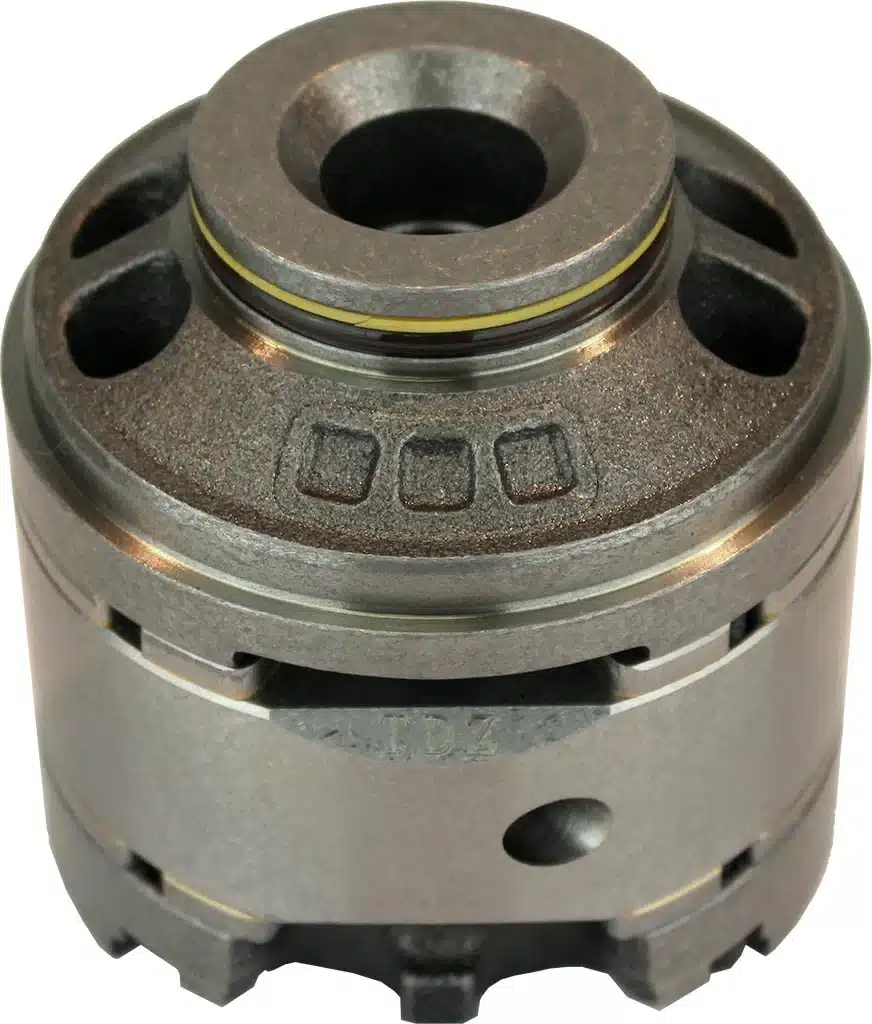

در مقابل، واژه «کارتریجی» بیشتر به ساختاری اشاره دارد که مجموعه اصلی داخلی پمپ شامل قطعاتی مانند روتور، پره‌ها و رینگ به شکل یک مجموعه قابل تعویض یا Cartridge Kit طراحی شده باشد.

برای مثال در خانواده PV2R یوکن، مجموعه قطعات داخلی محرک به‌صورت Cartridge Kit قابل تأمین است و به همین دلیل اصطلاح «پمپ کارتریجی» برای این خانواده در بازار بسیار رایج شده است.

بنابراین هنگام جستجو یا خرید، ممکن است عبارت‌های پمپ کارتریجی، پمپ پره‌ای، پمپ تیغه‌ای و Vane Pump برای محصولات مشابه استفاده شوند؛ اما برای انتخاب دقیق باید ساختار و کد همان سری از روی کاتالوگ سازنده بررسی شود.

انواع پمپ پره‌ای؛ دبی ثابت یا دبی متغیر؟

یکی از مهم‌ترین تفاوت‌ها در انتخاب پمپ هیدرولیک پره‌ای، ثابت یا قابل تنظیم بودن جابه‌جایی حجمی پمپ است.

جابه‌جایی حجمی با واحدهایی مانند cm³/rev بیان می‌شود و مشخص می‌کند پمپ به‌صورت تئوری در هر دور چه حجمی از روغن را جابه‌جا می‌کند.

پمپ پره‌ای دبی ثابت

در پمپ Fixed Displacement، حجم جابه‌جایی هندسی در هر دور ثابت است. بنابراین دبی پمپ عمدتاً تابع جابه‌جایی حجمی و سرعت دوران آن خواهد بود.

این موضوع به معنی «فشار ثابت» نیست. فشار سیستم توسط بار مدار و تجهیزات کنترلی تعیین می‌شود و پمپ باید برای فشار کاری مورد نیاز مدار انتخاب شده باشد.

خانواده پمپ هیدرولیک PV2R یوکن نمونه‌ای از پمپ‌های پره‌ای با جابه‌جایی ثابت است. این خانواده در سایزهای مختلف عرضه می‌شود و انتخاب مدل آن باید بر اساس جابه‌جایی، فشار کاری، دور، جهت چرخش و مشخصات نصب انجام شود.

پمپ پره‌ای دبی متغیر

در پمپ‌های Variable یا Adjustable Displacement امکان تغییر حجم جابه‌جایی پمپ وجود دارد. در نتیجه پمپ می‌تواند متناسب با طراحی خود و نوع کنترل، عملکرد متفاوتی در مدار داشته باشد.

خانواده پمپ هیدرولیک PV7 رکسروت از پمپ‌های پره‌ای قابل تنظیم برای کاربردهای صنعتی است و در سایزها و انواع کنترلی مختلف تولید می‌شود.

مقایسه سری‌های اصلی PV2R و PV7

PV2R و PV7 هر دو در گروه پمپ‌های پره‌ای صنعتی قرار می‌گیرند، اما نباید صرفاً بر اساس ظاهر یا دبی مورد نیاز به جای یکدیگر انتخاب شوند.

مهم‌ترین تفاوت آنها در نوع جابه‌جایی و ساختار کنترل است.

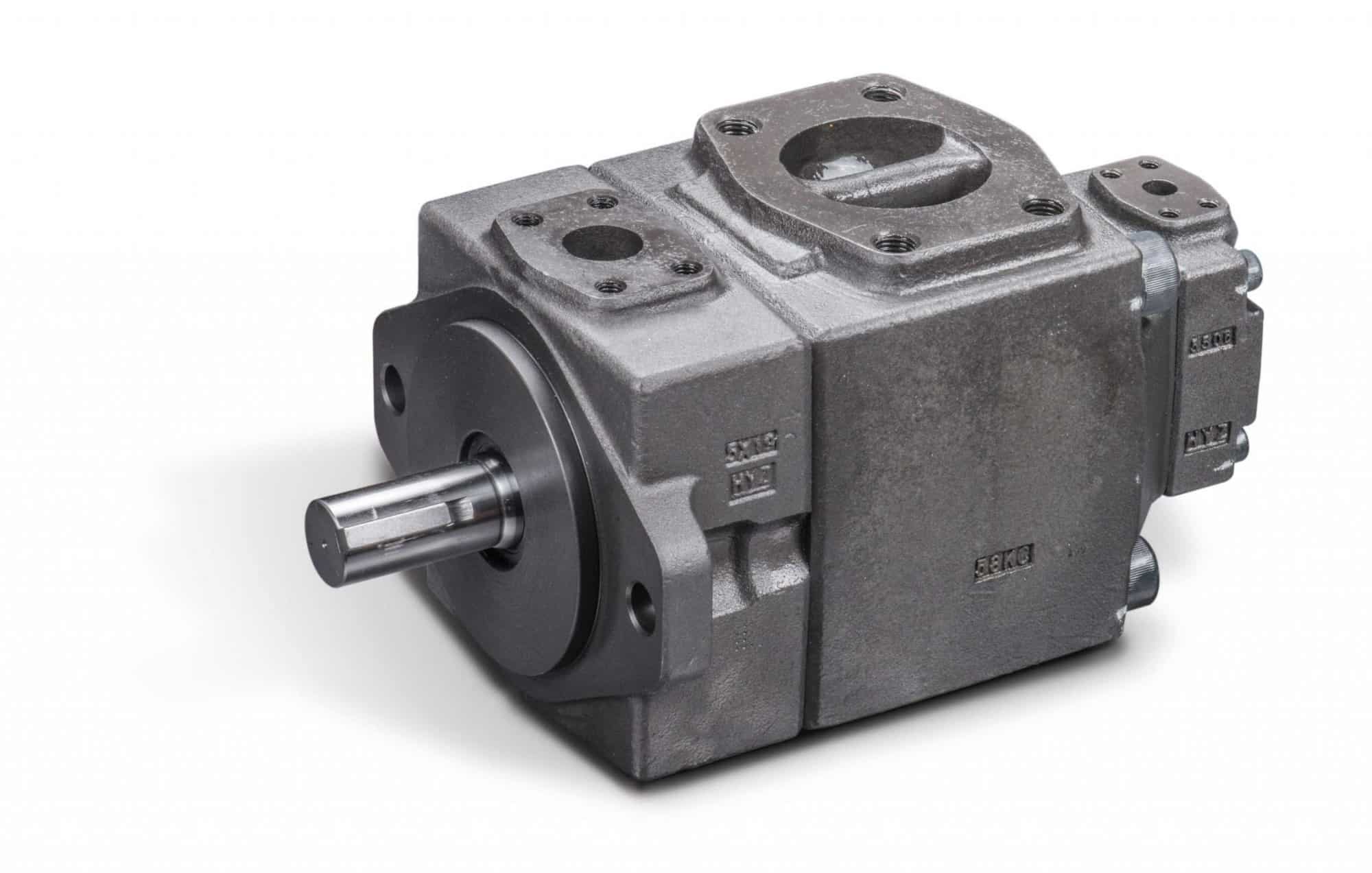

PV2R یوکن؛ پمپ پره‌ای دبی ثابت

سری PV2R شرکت Yuken یک خانواده پمپ پره‌ای Fixed Displacement است که برای عملکرد کم‌صدا و کاربردهای صنعتی طراحی شده است.

این خانواده در سایزهای مختلف تولید می‌شود و نسخه‌های Single و Double نیز برای آن وجود دارد. در مدل‌های Single، خانواده‌های PV2R1، PV2R2، PV2R3 و PV2R4 امکان انتخاب جابه‌جایی‌های مختلف را فراهم می‌کنند.

یکی از ویژگی‌های مهم این سری، طراحی مجموعه داخلی به شکل Cartridge Kit است که امکان تعویض مجموعه قطعات اصلی داخلی را فراهم می‌کند.

برای مشاهده مدل‌ها، سایزبندی و مشخصات فنی می‌توانید صفحه پمپ هیدرولیک PV2R یوکن را بررسی کنید.

PV7 رکسروت؛ پمپ پره‌ای دبی متغیر

سری PV7 شرکت Bosch Rexroth یک خانواده Adjustable Vane Pump است. در این پمپ‌ها جابه‌جایی قابل تنظیم بوده و بسته به نسخه، سایز و نوع کنترل می‌توان عملکرد پمپ را متناسب با نیاز مدار انتخاب کرد.

PV7 در مدل‌های مختلف با کنترل مستقیم یا پایلوتی و محدوده‌های متفاوت جابه‌جایی و فشار عرضه شده است؛ بنابراین کد کامل پمپ هنگام جایگزینی اهمیت زیادی دارد.

برای بررسی مدل‌ها، کنترلرها و سایزبندی این خانواده به صفحه پمپ هیدرولیک PV7 رکسروت مراجعه کنید.

اعداد فشار، جابه‌جایی و دور را باید برای کد دقیق همان پمپ از کاتالوگ بررسی کرد؛ زیرا استفاده از یک عدد عمومی برای تمام مدل‌های PV2R یا PV7 می‌تواند به انتخاب اشتباه منجر شود.

چگونه پمپ هیدرولیک کارتریجی مناسب را انتخاب کنیم؟

انتخاب پمپ پره‌ای فقط بر اساس برند یا دبی اسمی انجام نمی‌شود. دو پمپ ممکن است از نظر ظاهر و حتی حجم جابه‌جایی مشابه باشند اما از نظر جهت چرخش، شفت، فلنج، پورت یا شرایط کاری با یکدیگر تفاوت داشته باشند.

اگر قرار است پمپ موجود روی دستگاه تعویض شود، بهترین روش این است که ابتدا کد کامل روی پلاک پمپ استخراج شود و سپس مشخصات آن با کاتالوگ رسمی سازنده تطبیق داده شود.

فشار، دبی، جابه‌جایی حجمی و دور

اولین مرحله انتخاب، مشخص کردن نیاز هیدرولیکی مدار است.

جابه‌جایی حجمی (Displacement) معمولاً با cm³/rev مشخص می‌شود و حجم تئوری روغن جابه‌جا شده در هر دور را نشان می‌دهد.

دبی تئوری را می‌توان به‌صورت تقریبی از رابطه زیر محاسبه کرد:

Q = Vg × n / 1000

که در آن:

• Q دبی تئوری بر حسب لیتر بر دقیقه است.
• Vg جابه‌جایی حجمی بر حسب cm³/rev است.
• n سرعت دوران بر حسب rpm است.

دبی واقعی به راندمان حجمی پمپ نیز وابسته است و معمولاً از دبی تئوری کمتر خواهد بود.

فشار کاری نیز باید با محدودیت اعلام‌شده برای مدل دقیق پمپ سازگار باشد. فشار بالاتر از محدوده مجاز سازنده می‌تواند عمر پمپ و مجموعه داخلی آن را کاهش دهد.

در کنار این موارد، حداقل و حداکثر دور مجاز پمپ نیز اهمیت دارد؛ بنابراین صرفاً تطبیق دبی برای جایگزینی یک پمپ کافی نیست.

جهت چرخش، شفت، فلنج و پورت‌ها

یکی از اشتباهات رایج هنگام خرید پمپ هیدرولیک، تمرکز روی مشخصات هیدرولیکی و نادیده گرفتن ابعاد و نوع اتصال مکانیکی است.

قبل از جایگزینی باید موارد زیر بررسی شوند:

• جهت چرخش پمپ
• نوع و ابعاد شفت
• نوع خار یا هزارخار در صورت وجود
• ابعاد و استاندارد فلنج نصب
• موقعیت پورت مکش
• موقعیت پورت فشار
• نوع رزوه یا فلنج پورت‌ها
• فاصله و موقعیت نصب روی دستگاه

دو پمپ با جابه‌جایی و فشار مشابه الزاماً جایگزین مکانیکی یکدیگر نیستند.

نوع کنترل و شرایط مدار

این موضوع به‌خصوص هنگام انتخاب پمپ‌های دبی متغیر اهمیت پیدا می‌کند.

در خانواده‌هایی مانند PV7 فقط دانستن سایز پمپ کافی نیست و نوع کنترلر، محدوده تنظیم فشار و تنظیم دبی نیز می‌تواند بخشی از کد محصول باشد.

به همین دلیل هنگام جایگزینی پمپ دبی متغیر، کد کامل قبلی باید بررسی شود. انتخاب پمپی با سایز مشابه اما کنترلر متفاوت ممکن است باعث شود مدار رفتار مورد انتظار را نداشته باشد.

در پمپ‌های دبی ثابت مانند PV2R این موضوع ساده‌تر است، اما همچنان جابه‌جایی، فشار، جهت چرخش و مشخصات نصب باید کنترل شوند.

روغن، ویسکوزیته و تمیزی سیال

نوع روغن و ویسکوزیته مناسب باید مطابق توصیه سازنده پمپ و شرایط واقعی مدار انتخاب شود. دمای کاری سیستم، شرایط محیط، سرعت پمپ و وضعیت راه‌اندازی سرد همگی روی ویسکوزیته واقعی روغن اثر دارند.

به همین دلیل انتخاب روغن فقط بر اساس عادت یا استفاده همیشگی از یک گرید مشخص روش دقیقی نیست. برای بررسی این موضوع می‌توانید راهنمای انتخاب روغن مناسب پمپ هیدرولیک را مطالعه کنید.

تمیزی روغن نیز برای عملکرد و طول عمر پمپ اهمیت زیادی دارد. آلودگی می‌تواند به سطوح داخلی، پره‌ها و سایر اجزای دقیق پمپ آسیب بزند؛ بنابراین طراحی صحیح مدار فیلتراسیون و استفاده از فیلتر هیدرولیک متناسب با سیستم ضروری است.

مزایا و محدودیت‌های پمپ پره‌ای در کاربرد صنعتی

پمپ‌های پره‌ای به دلیل ساختار داخلی خود در بسیاری از کاربردهای صنعتی عملکرد نرم و صدای کاری مناسبی ارائه می‌کنند. امکان انتخاب مدل‌های جابه‌جایی ثابت یا قابل تنظیم نیز باعث می‌شود این خانواده برای مدارهای متفاوت قابل استفاده باشد.

از طرف دیگر، انتخاب و نگهداری صحیح آنها نسبت به آلودگی روغن و شرایط مکش اهمیت زیادی دارد. وجود ذرات آلاینده، ویسکوزیته نامناسب، مکش محدود یا شرایط نامناسب نصب می‌تواند عملکرد و عمر اجزای داخلی را تحت تأثیر قرار دهد.

اگر اولویت اصلی سیستم ساختار ساده، ابعاد فشرده و انتخاب اقتصادی برای یک مدار متداول باشد، بررسی پمپ هیدرولیک دنده‌ای نیز می‌تواند منطقی باشد.

در مدارهایی که فشارهای بالاتر، کنترل دقیق‌تر یا مشخصات عملکردی متفاوت مورد نیاز است، ممکن است پمپ هیدرولیک پیستونی گزینه مناسب‌تری باشد.

بنابراین انتخاب بین پمپ دنده‌ای، پره‌ای و پیستونی نباید فقط بر اساس قیمت انجام شود؛ فشار، دبی، نوع کنترل، شرایط کاری، سطح صدا، حساسیت سیستم و هزینه نگهداری نیز باید در نظر گرفته شوند.

راهنمای استعلام قیمت و خرید پمپ پره‌ای

قیمت پمپ هیدرولیک کارتریجی یا پره‌ای به یک مشخصه واحد وابسته نیست. برند، سری، سایز، جابه‌جایی حجمی، نوع کنترل، شفت، فلنج، پورت‌ها و موجودی مدل مورد نظر می‌توانند روی قیمت نهایی اثر بگذارند.

به همین دلیل برای استعلام دقیق، بهتر است به‌جای ارسال عباراتی مانند «پمپ پره‌ای 20 لیتری»، کد کامل محصول یا تصویر واضح پلاک آن ارسال شود.

برای استعلام دقیق چه اطلاعاتی ارسال کنیم؟

اگر پمپ قبلی هنوز روی دستگاه موجود است، ابتدا از پلاک و نمای کلی پمپ عکس واضح تهیه کنید.

اطلاعات مفید برای شناسایی عبارت‌اند از:

• برند سازنده
• کد کامل پمپ
• سری و سایز
• جابه‌جایی حجمی
• جهت چرخش
• نوع کنترلر در مدل‌های متغیر
• نوع شفت
• فلنج نصب
• موقعیت پورت‌ها

اگر کد روی پلاک ناقص یا ناخوانا است، مشخصات دستگاه، دبی مورد نیاز، فشار کاری، دور الکتروموتور و تصاویر شفت و فلنج نیز می‌توانند در شناسایی مدل مناسب کمک کنند.

برای آشنایی با معنی اطلاعات روی پلاک و روش استخراج مشخصات می‌توانید راهنمای پلاک‌خوانی و کدخوانی پمپ هیدرولیک را مطالعه کنید.

چه عواملی روی قیمت پمپ کارتریجی اثر می‌گذارند؟

قیمت نهایی یک پمپ پره‌ای می‌تواند تحت تأثیر عوامل زیر باشد:

• برند و کشور سازنده
• سری و سایز پمپ
• Fixed یا Variable بودن پمپ
• نوع کنترلر
• جابه‌جایی حجمی
• مشخصات شفت و فلنج
• نسخه و سری تولید
• موجودی بازار
• کامل بودن پمپ یا تأمین Cartridge Kit و قطعات داخلی

به همین دلیل مقایسه دو پمپ فقط بر اساس نام برند یا ظاهر آنها روش مناسبی برای مقایسه قیمت نیست.

اگر قصد جایگزینی پمپ موجود را دارید، کد کامل پلاک بهترین نقطه شروع است. در صورتی که کد مشخص نیست، تصویر پلاک و مشخصات کاری سیستم را برای بررسی ارسال کنید تا مدل مناسب بر اساس اطلاعات فنی انتخاب شود.
