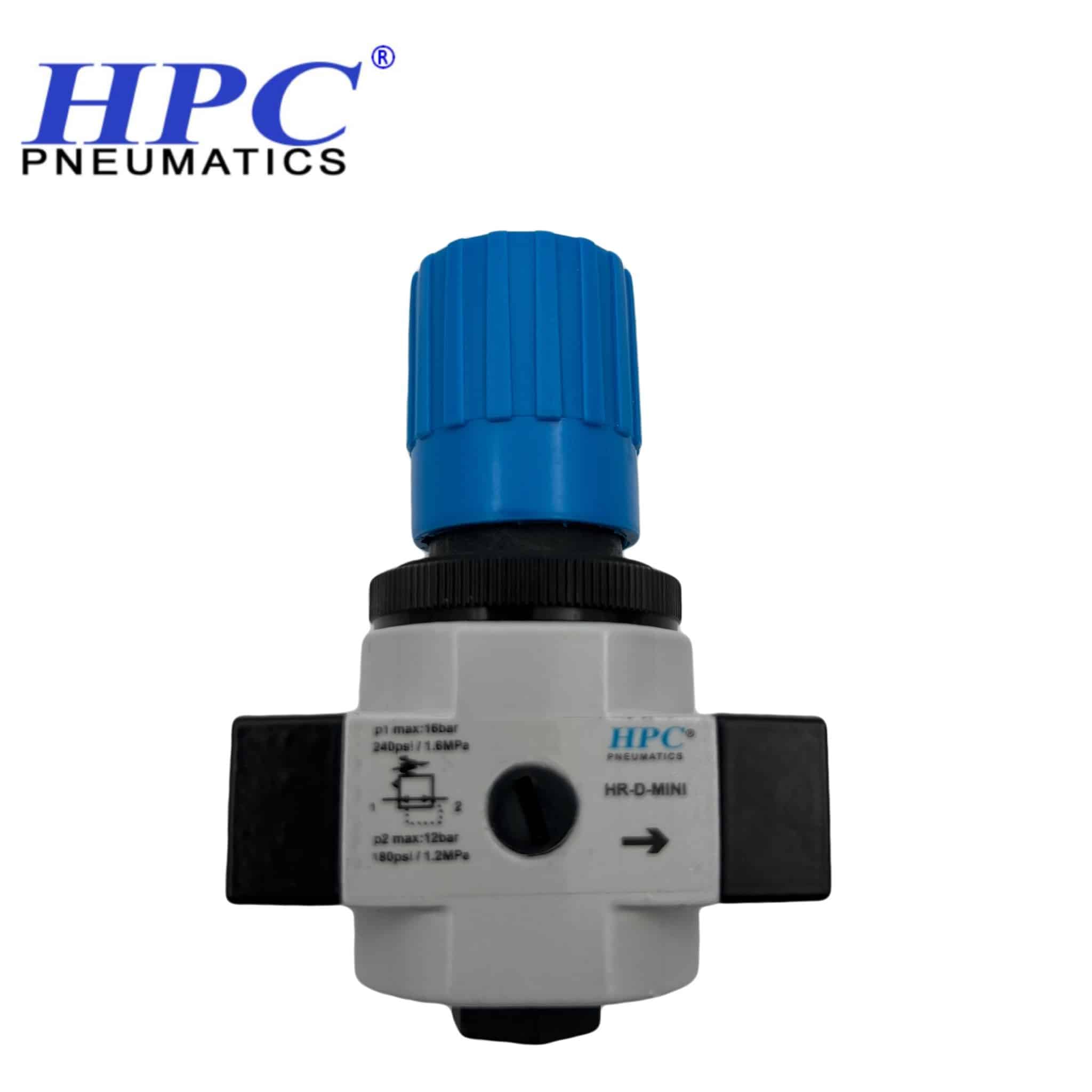

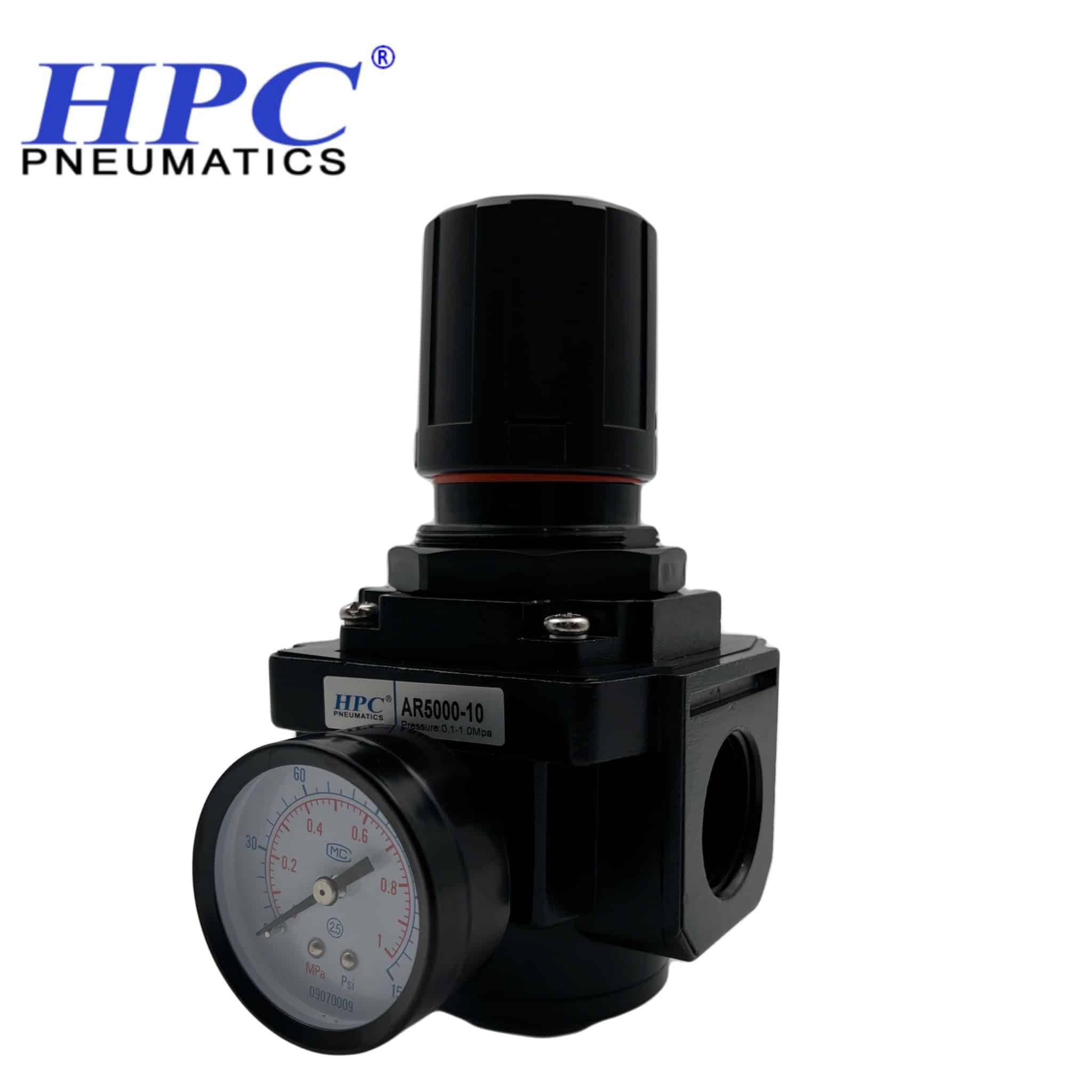

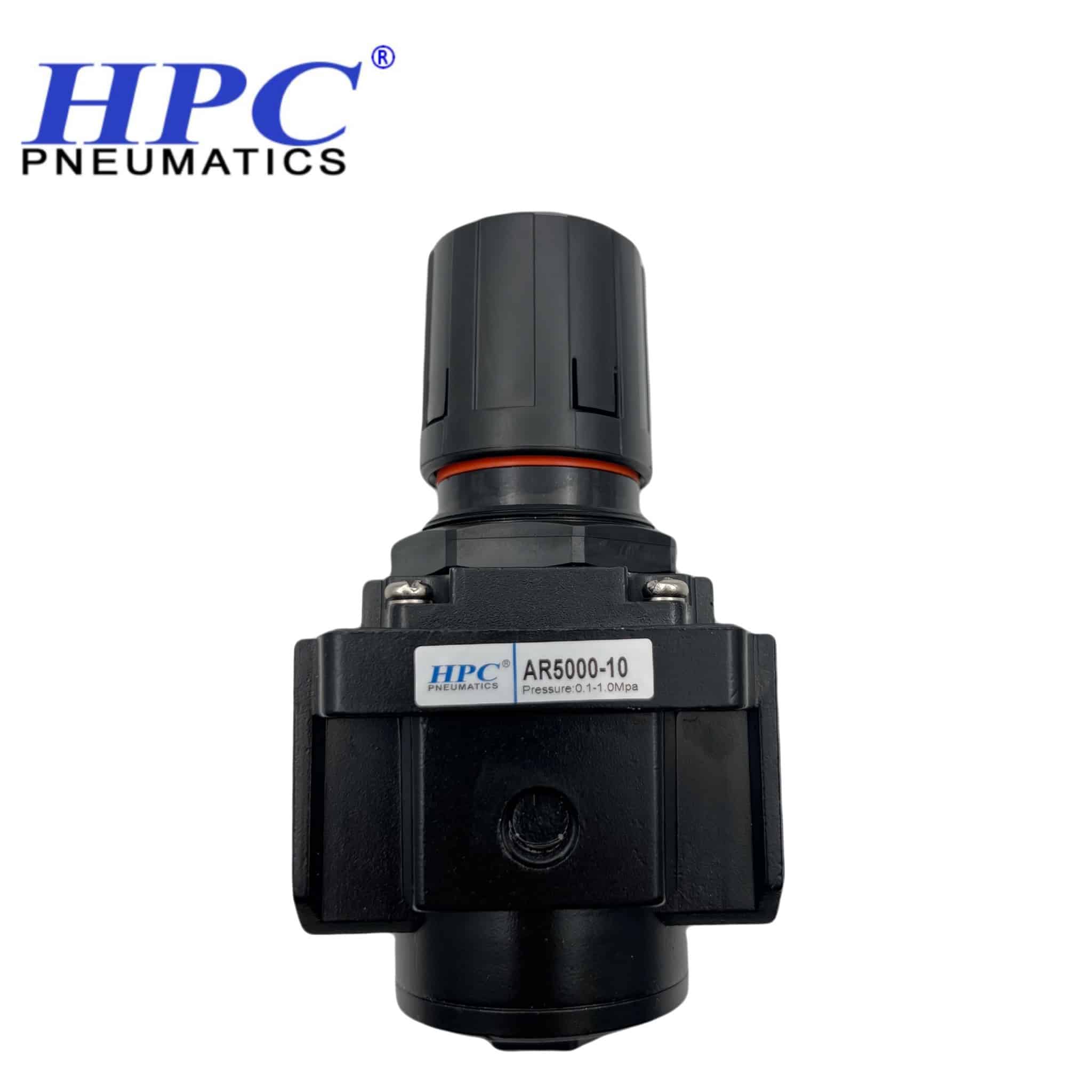

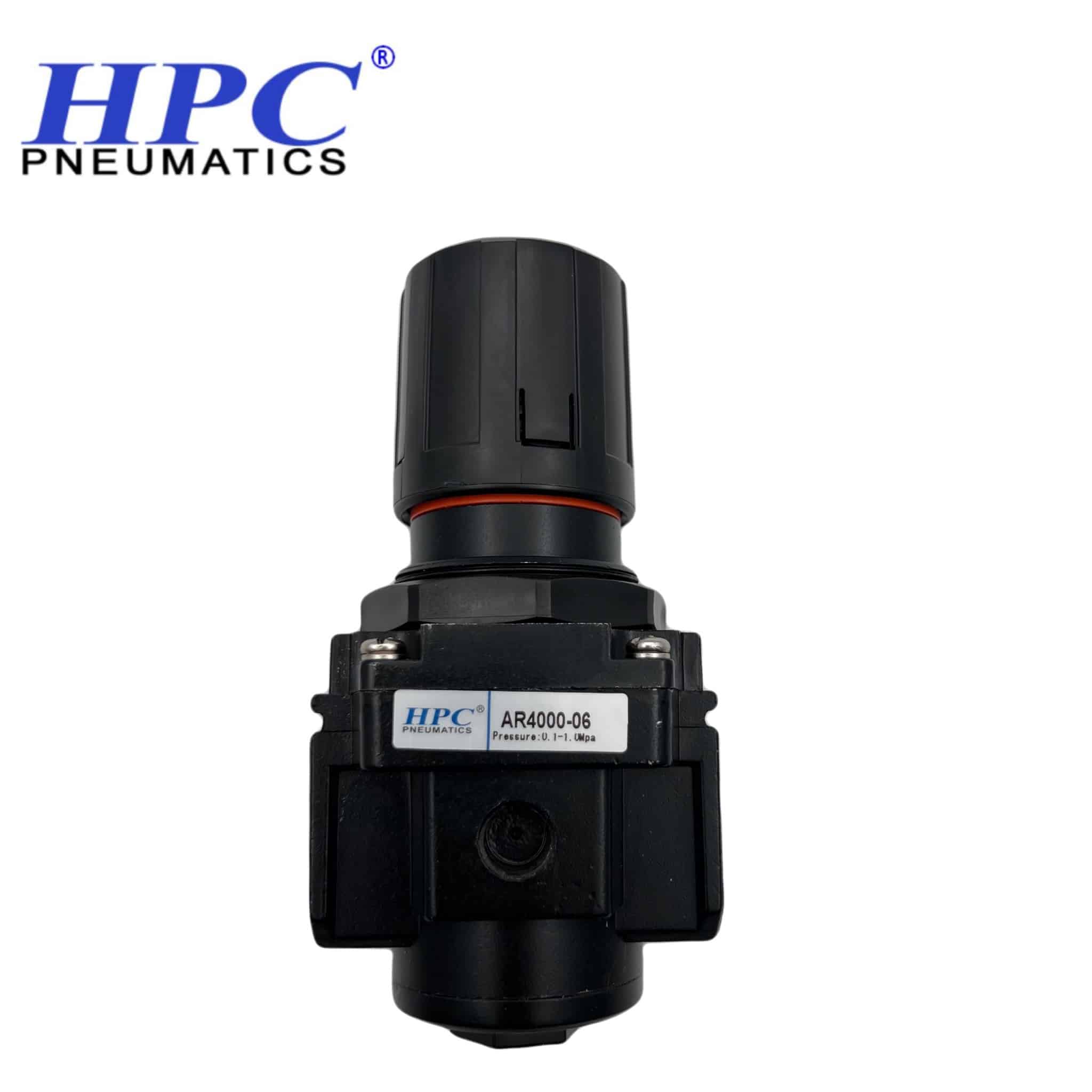

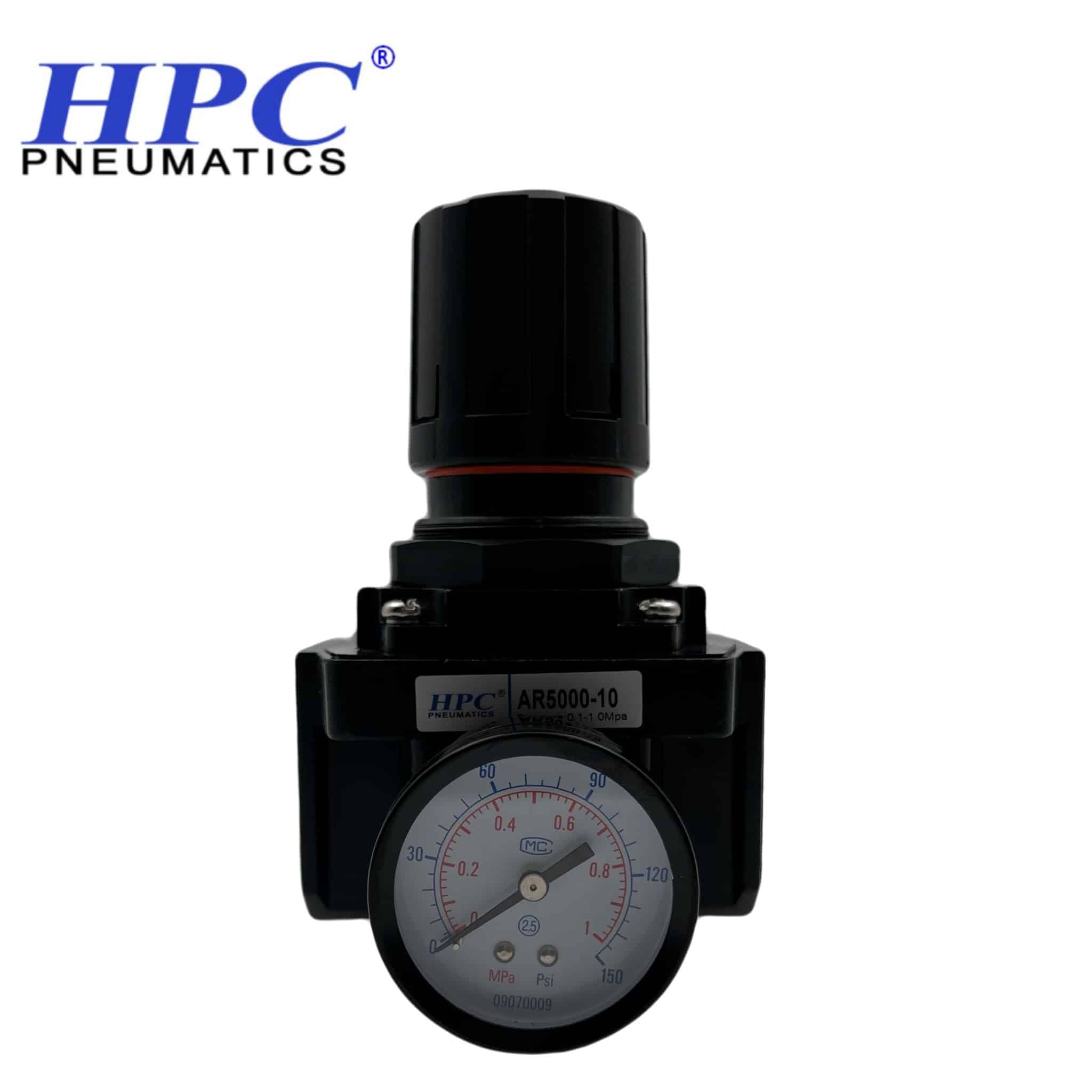

رگلاتور پنوماتیک

رگلاتور پنوماتیک چیست ؟

رگلاتور پنوماتیک قطعه ای برای کنترل فشار هوای تولید شده توسط کمپرسور و جلوگیری از نواسانات فشار باد در سیستم های پنوماتیک می باشد.

یکی از مهمترین فاکتور هایی که ر سیستم های پنوماتیک وجود دارد فشار هوا است. در واقع کمپرسور با فشرده کردن هوای محیط اطراف خود سیال مورد نیاز برای حرکت عملگر هایی مثل جک پنوماتیک را تامین می کند.

این فشار در سیستم های مختلف بسیار متفاوت می باشد اما به طور معمول از 4 بار تا  40 بار متغیر است.

اهمیت کنترل فشار باد توسط رگلاتور پنوماتیک :

فشار باد رابطه ی بسیار مستقیمی با نیروی سیستم دارد. کار در سیستم های پنوماتیک توسط عملگرها انجام می شود ولی مقدار کار (نیرو) آن ها توسط فشار باد تعیین می گردد. فرض کنید یک کمپرسور 1000 لیتری دارید که در حالت نرمال 10 بار فشار را برای شما تولید می کند، (معمولا به دلیل گران بون کمپرسور از یک عدد برای تامین باد کل سیستم ها استفاده می شود). دوباره فرض کنید خط تولید شما تشکیل شده از 3 قسمت مختلف با 3 جک پنوماتیک است که هر کدام بسته به نیاز سیستم می بایست 3 نیروی مختلف را اعمال کنند. مثلا یکی 8 بار یکی 5 بار و دیگری به  بار فشار باد نیاز دارد. طبیعتا نمی توان برای هرکدام بک کمپرسور جداگانه تهیه کرد اما می توان برای هر قسمت یک رگلاتور پنوماتیک تعبیه نمود که فشار اصلی 10 بار را به فشار مورد نظر سیستم رساند.

رگلاتور پنوماتیک و کنترل نوسان باد:

یکی دیگر از کاربرد های رگللاتور پنوماتیک جلوگیری از نوسانات فشار می باشد.

در سیستم های پنوماتیک به دلیل وجود قطعات مختلف مثل شیر برقی پنوماتیک ، اتصالات پنوماتیک و حتی شیلنگ های پنوماتیک افت یا افزایش فشار وجود دارد. تنها راه حل برای جلوگیری از این نوسانات استفاده از رگلاتور پنوماتیک است. چرا که این قطعه فشار باد را همیشه در یک محدوده ی ثابت نگه می دارد و آن را برای استفاده در سیستم اصلی آماده می کند.

انواع رگلاتور پنوماتیک :

تقسیم بندی این قطعه در 2 نوع انجام می شود:

  1. سایز بندی
  2. رنج فشار کاری

سایز بندی : مانند واحد مراقبت پنوماتیک این قطعه نیز از نظر سایزبندی بسیار مهم می باشد چرا که هر سایز توانایی عبور مقدار مشخصی دبی باد (حجم) را از خود دارد. سایز بندی این قطعه به صورت زیر است:

1/4 – 3/8 – 1/2 – 3/4 – 1 – 2 ( توجه کنید که تمام سایز ها به اینچ می باشد)

رنج فشار کاری : و اما مهم ترین قسمت که باید به آن توجه کنید رنج فشار کاری رگلاتور پنوماتیک است . رنج فشار بنابر نیاز سیستم شما می باشد اما به طور معمول به 3 نوع تقسیم می شوند :

  • 0 تا 10 بار
  • 0 تا 16 بار
  • 5 تا 40 بار

یک نوع دیگر از رگلاتور پنوماتیک وجود دارد که در واحد مراقبت پنوماتیک قرار می گیرد. البته که این مدل متصل شده به فیلتر و رطوبت گیر است و به عنوان آبگبر رگلاتور شناخته می شود.

اجزای داخلی رگلاتور پنوماتیک :

اجزای رگلاتور پنوماتیک در هیدروپرشین

همانطور که در تصویر بالا می بینید، رگلاتور پنوماتیک از قطعات بسیاری تشکیل شده است که در ادامه هر کدام را جداگانه توضیح می دهیم :

  • فلکه تنظیم فشار : با پیچادن آن توسط دست فشار باد کم یا زیاد می شود.
  • فلکه متصل به فنر اصلی : در واقع با پیچاندن فله تنظیم فشار این قسمت چرخیده و چون به پیچ اصلی متصل است فشار کاهش یا افزایش می یابد.
  • پیچ تنظیم فشار اصلی : مهم ترین قطعه در رگلاتور پنوماتیک می باشد که با پیچاندن فلکه اصلی این پیچ بالا و پایین می شود.
  • فنر تنظیم فشار رگلاتور : قسمت بالایی آن به پیچ اصلی و قسمت پایین آن متصل به دیافراگم اصلی می باشد. هرچه فنر بیستر فشرده شود، فشار سیستم کاهشی تر می شود.
  • رینگ فاصله گذار : ایجاد یک سطح مقطع برای تولید فشار به دیافراگم توسط فنر.
  • دیافراگم اصلی تنظیم فشار : عمل تنظیم فشار در رگلاتور پنوماتیک به عهده این دیافراگم می باشد. هرچه فلکه را بیشتر بچرخانیم، پیچ فشار بیشتری به فنر وارد می کند و فنر نیز این نیرو را به دیافراگم منتقل می کند. در نتیجه دیافراگم که پلاستیکی می باشد حالت ارتجاعیی پیدا کرده و کمی جمع می شود تا فشار باد را کاهش دهد.
  • بدنه : محل ورود و خروج باد می باشد.
  • سوزن پاپت رگلاتور : برای تنظیم موقعیت دیافراگم و عبور باد اصلی می باشد.
