نمایش 1–12 از 16 نتیجه

شیر برقی آب

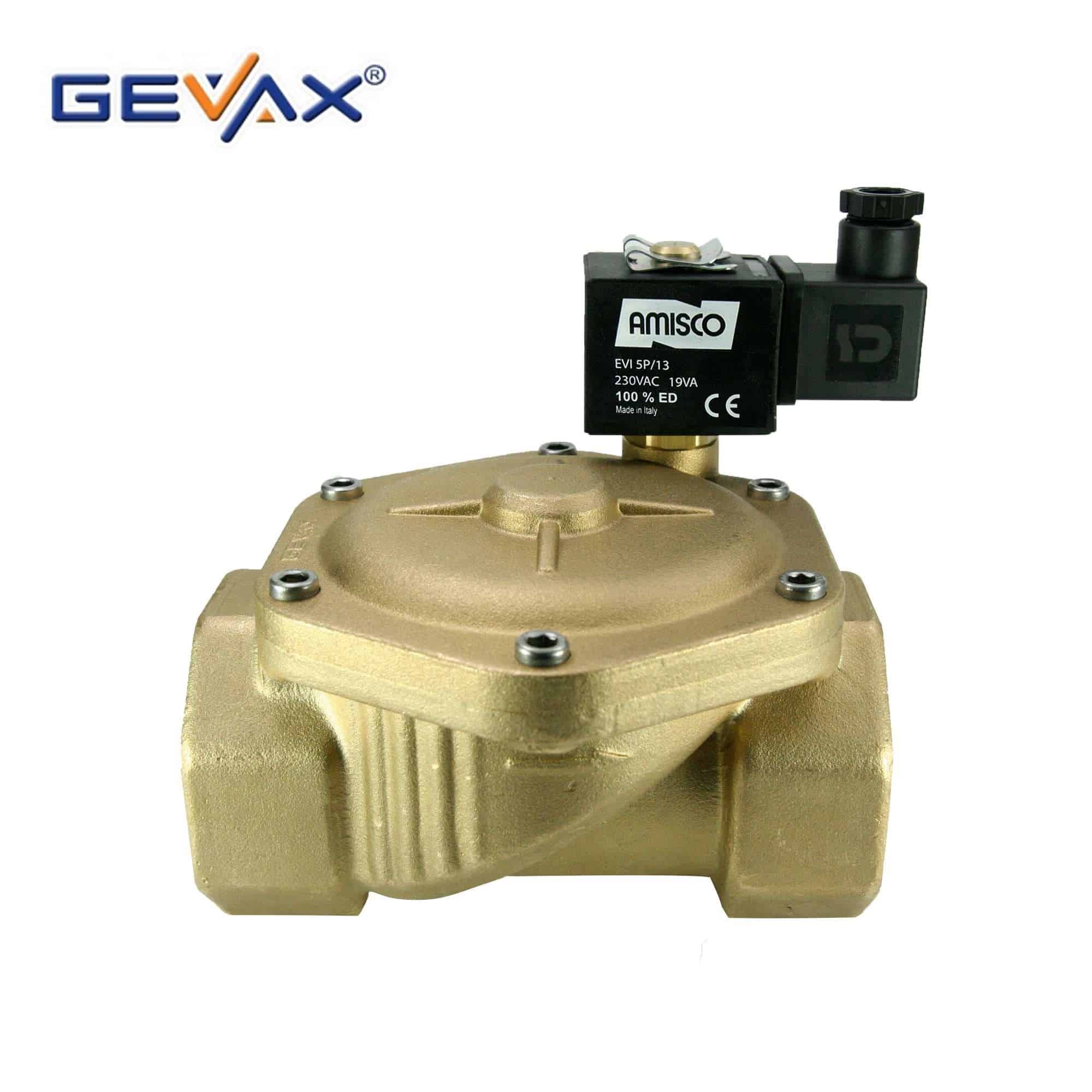

شیر برقی آب سایز 2 Gevax

نرمال کلوز (N.C), 0-16 بار, Gevax, سایز 2 اینچ

شیر برقی آب سایز 1/2-1 Gevax

نرمال کلوز (N.C), 0-16 بار, Gevax, سایز 1/2 1 اینچ

شیر برقی یونیدی ( UNI-D ) – نرمال کلوز

UNI-D, چین, نرمال کلوز (N.C)

شیر برقی آب سایز 2 HPC

نرمال کلوز (N.C), 0-10 بار, HPC, سایز 2 اینچ

شیر برقی آب سایز 1/4-1 Gevax

نرمال کلوز (N.C), 0-16 بار, Gevax, سایز 1/4 1 اینچ

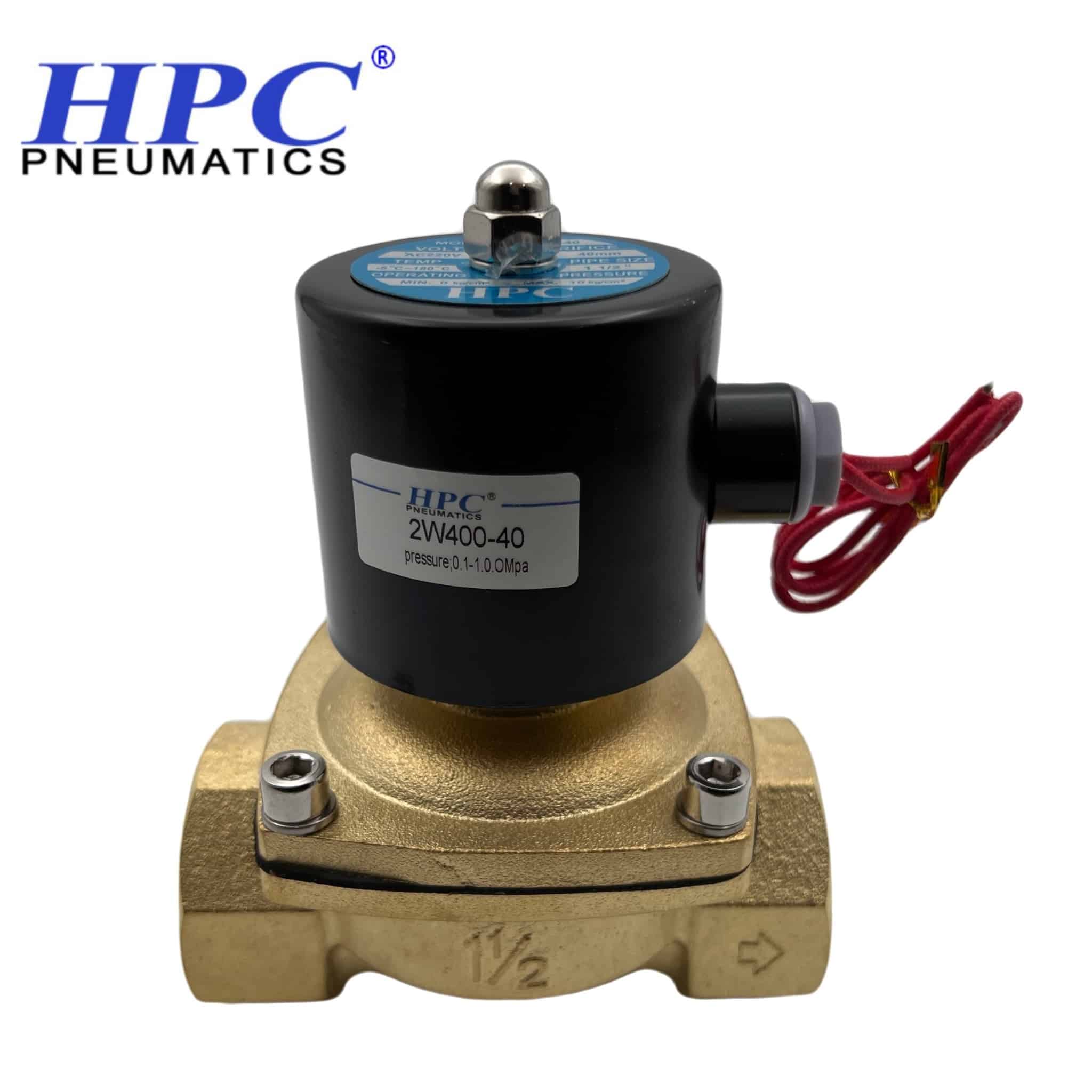

شیر برقی آب سایز 1/2-1 HPC

نرمال کلوز (N.C), 0-10 بار, HPC, سایز 1/2 1 اینچ

شیر برقی آب سایز 1/4-1 HPC

نرمال کلوز (N.C), 0-10 بار, HPC, سایز 1/4 1 اینچ

شیر برقی آب سایز 1 Gevax

نرمال کلوز (N.C), 0-16 بار, Gevax, سایز 1 اینچ

شیر برقی آب سایز 3/4 Gevax

نرمال کلوز (N.C), 0-16 بار, Gevax, سایز 3/4 اینچ

شیر برقی آب سایز 1/2 Gevax

نرمال کلوز (N.C), 0-16 بار, Gevax, سایز 1/2 اینچ

شیر برقی آب سایز 1 HPC

نرمال کلوز (N.C), 0-10 بار, HPC, سایز 1 اینچ

شیر برقی آب سایز 1/4 Gevax

نرمال کلوز (N.C), 0-16 بار, Gevax, سایز 1/4 اینچ

شیر برقی آب

شیر برقی آب امروزه استفاده بسیار زیادی در انواع مصارف خانگی و صنعتی دارد که در دسته شیر برقی پنوماتیک قرار می گیرد و در این مقاله می خواهیم به انواع مدل ها ، نحوه کارکرد ، نوع ساختار ، قیمت ، سایز بندی ، جنس بدنه و بهترین برند های بازار ایران اشاره کنیم.

ساختار و اجزای داخلی شیر برقی آب :

برای درک بهتر از نحوه کارکرد این شیر می بایست ابتدا اجزای اصلی و داخلی آن را بررسی کنیم:

اجزای داخلی شیر برقی آب هیدروپرشین

  • بدنه اصلی :

اصلی ترین قطعه در این شیر ها بدنه اصلی آن می باشد که تمام قطعات دیگر بر روی این بدنه سوار و تجهیز می شوند. جنس بدنه این شیر می بایست از برنج خالص باشد که در برابر زنگ زدگی و رسوب گرفتگی ناشی از جریان آب مقاومت کافی را داشته باشد اما متاسفانه مشاهده می شود که برخی از برند های غیر اصلی و بی کیفیت از یک آلیاژ که ترکیبی از آلومنیوم و مس می باشد استفاده می کنند که باعث رسوب گرفتن و خراب شدن سریع شیر برقی آب می شوند. پس بهترین جنس بدنه برای عبور آب همان بدنه برنجی خالص می باشد.

  • دیافراگم :

ساختار این شیر بر اساس عملکرد دیافراگم ساخته می شود. جنس این دیافراگ ساخته شده از لاستیکی از الیاف پلی کربنات است که در مدل های اروپایی این دیافراگم از جنس EPDM که نوعی لاستیک ضد خورندگی است ساخته ی شوند.

دیافراگم نیز در داخل بدنه اصلی قرار می گیرد و یکی از مهمترین قطعات شیر برقی آب می باشد که بیسترین علت خرابی نیز به همین قطعه مربوط می شود.



دیافراگم شیر برقی هیدروپرشین





  • شفت :

یک قطعه استوانی ای شکل می باشد که در یک سر آن یک قطعه لاستیکی شکل برای فرمان دادن قطع و وصل جریان آب قرار دارد و به نوعی یک فرمان پیلوتی برای شیر به حساب می آید.

جنس این شفت می بایست از جنس کروم باشد که در برابر رطوبت ناشی از آب دچار رسوب گرفتگی نشود که در برند های بی کیفیت از جنس آلومنیوم آب کاری شده برای این شفت استفاده می کنند.

  • فنر :

در واقع رابط بین دیافراگم و شفت می باشد و هنگامی که به شیر برقی آب فرمان بسته شدن را می دهیم این فنر است که دیافراگم را به پایین می کشد و شیر بسته می شود.

  • سولنوئید:

محل قرار گیری شفت است. به این صورت که شیر در هنگام باز یا بسته شدن نیاز باه بالا و پایین رفتن شفت به کمک فنر دارد. شفت در داخل این سولنوئید قرار می گیرد و در آن بالا و پایین می رود. مانند حرکت جک پنوماتیک که پیستون در سیلندر جا به جا می شود.

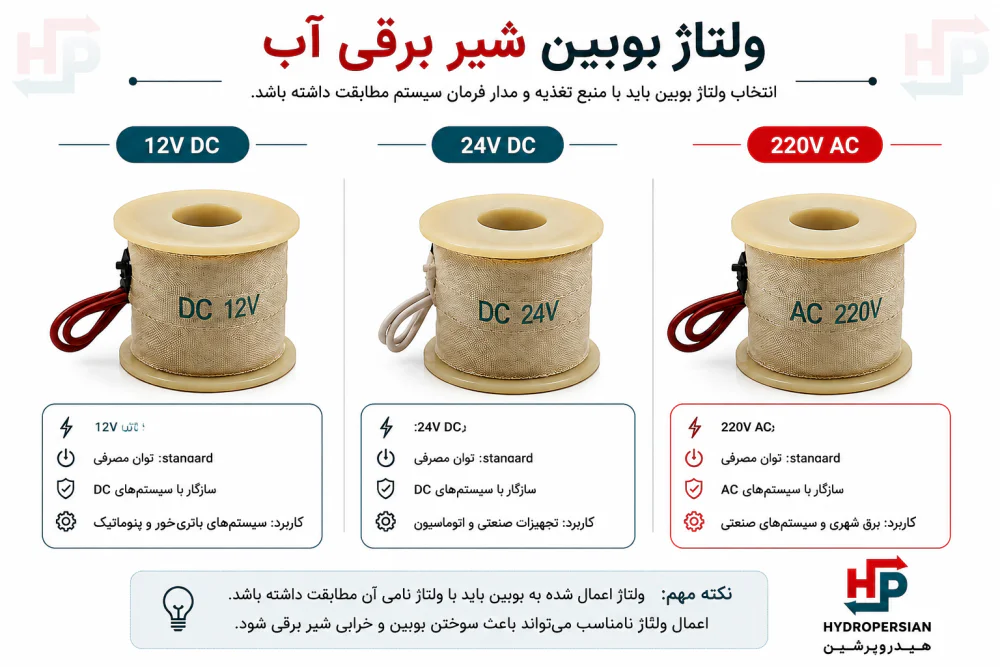

  • بوبین :

بوبین یا همان سیم پیچ تشکیل شده از رشته سیم های مسی می باشد که به صورت دایره ای شکل به دور یک قطعه پیچیده می شوند. در واقع قسمت برقی این شیر همان بوبین است که فرمان برق و سیم کشی را می بایست به آن متصل کنید.

جنس تمام بوبین ها و رشته سیم های آن می بایست از مس خالص به دلیل مقاومت حرارتی بالا و رسانایی خوب باشد که در جنس های بی کیفیت بازهم از آلیاژ آلومنیوم در داخل آن استفاده می کنند. با اینکه آلومنیوم رسانای بهتری از مس می باشد اما دوام و طول عمر آن بسیار پایین تر از مس است و همین امر باعث سوختن بوبین و هزینه ی گزاف برای تعمیر آن می شود. پس برای خرید شیر برقی آب حتما به این موضوع توجه کنید.

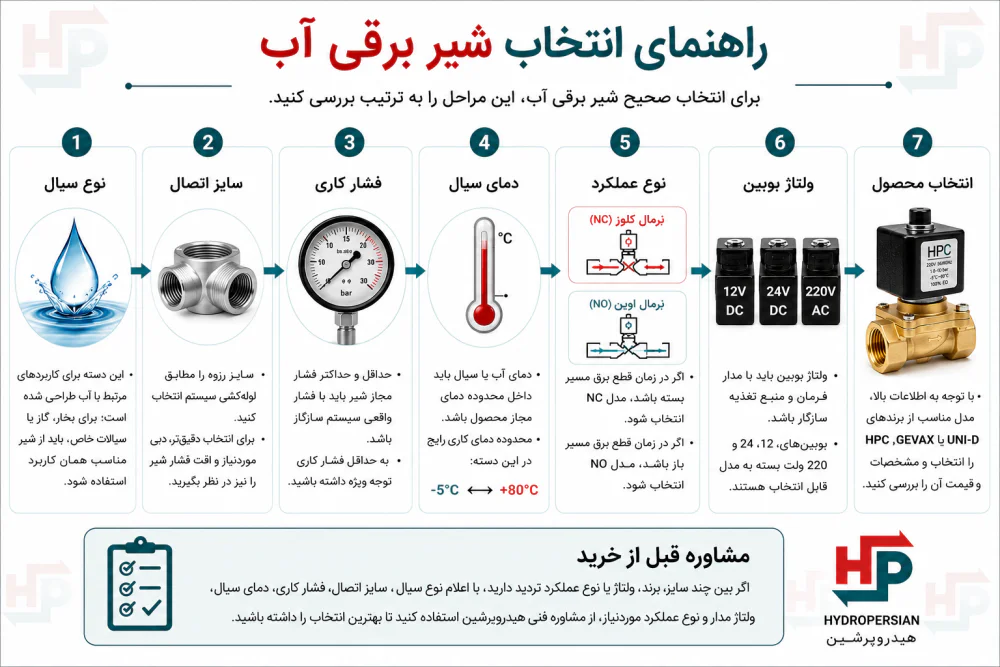

  • قیمت شیر برقی آب و خرید شیر برقی آب :

همانطور که در قسمت اجزا خواندیم برای خرید یک جنس با کیفیت می بایست به 3 نکته هنگام خرید توجه کنید که به شرح زیر است :

1- جنس بدنه حتما از برنج خالص باشد و آلیاژ و آبکاری نشده باشد.

2- سبم پیچ یا همان بوبین از جنس مس خالص باشد و رشته های آلومنیوم در آن به کار نرفته باشد.

3- جنس شفت از کروم باشد که در طول زمان باعث رسوب گرفتگی بر اثر رطوبت و نم نشود.

شیر برقی آب 1/2

اگر این 3 مورد را هنگام خرید دقت کنید به طور قطع یک جنس با کیفیت خریداری می کنید اما این 3 مورد را هنگام خرید از کجا بفهمیم؟؟

در مورد بوبین که خیلی راحت می توانید آن را از شیر جدا کنید و داخل آن را ببینید. اگر رنگ سیم پیچ به رنگ مسی بود یعنی آلومنیومندارد و اگر رنگ آن به سفیدی یا زردی می زد یعنی داخل آن آلومنیوم به کار رفته است.

به طور کل سعی کنید که که برند های مرغوب و معروف در این مورد خرید کنید که در آخر این مقاله به برندهای مرغوب اشاره می کنیم.

  • انواع شیر برقی آب :

این شیر های برقی به طور کلی به 2 دستی تقسیم می شوند که نوع اول بسیار پر مصرف تر از نوع دوم است:

1- شیر برقی 2/2 : (بخوانید 2 به 2 ) – ( عدد اول تعداد پورت ها و عدد دوم تعداد موضع ها )

این مدل دارای 1 عدد ورودی برای ورود آب به داخل شبر و یک خروجی برای خروج آب و ادامه مسیر به مکان مورد نظر می باشد که پر مصرف ترین نوع آن ها می باشد.

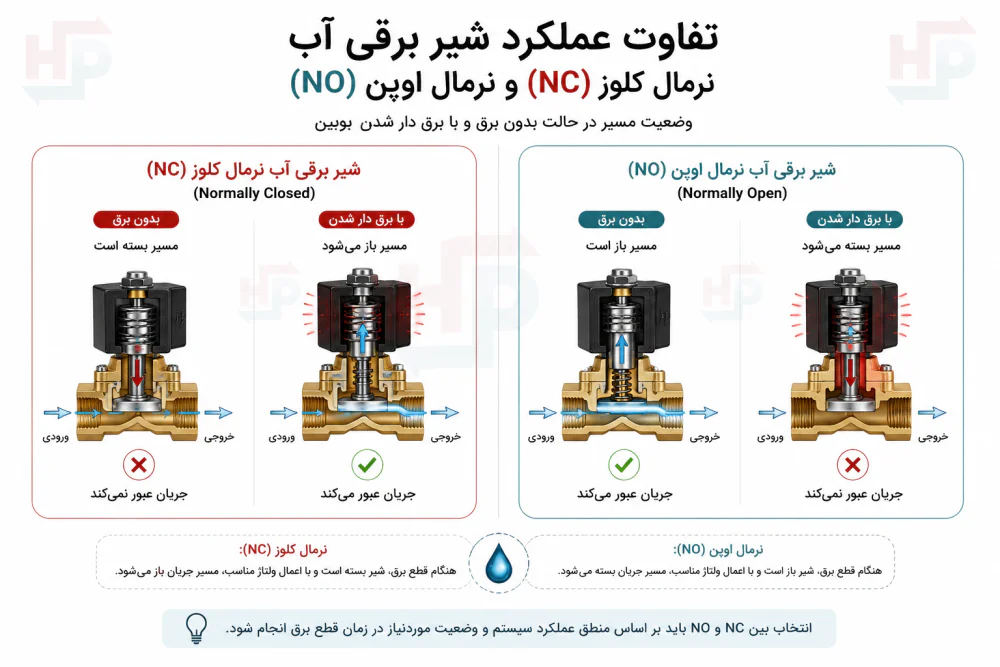

خود شیر های 2/2 دارای دو مدل هستند که عبارتند از نرمال کلوز و نرمال اوپن :

  • شیر برقی 2/2 نرمال کلوز :

همانطور که از نام آن پیداست این شیر در حالت نرمال کلوز (بسته) بوده و تا زمانی که فرمان برق را به آن صادر نکردیم عملا مسیر شیر باز نمی شود. به محض اینکه این فرمان صادر شود شیر به حالت برعکس تبدیل می شود و مسیر آب باز می شود.

شیر برقی 2/2 نرمال کلوز هیدروپرشین

  • شیر برقی 2/2 نرمال اوپن :

این مدل نیز در حالت عادی و زمانی که هیچ قرمان برقی به آن صادر نشده مسیر آب را باز می گذارد و آب به محل دلخواه جریان دارد. اما به محض اینکه فرمان برق به آن صادر شد مسیر آب سریعا بسته می شود.

2- شیر برقی 3/2 : ( بخوانید 3 به 2 ) – ( عدد اول تعداد پورت ها و عدد دوم تعداد موضع ها )

این شیر ها دارای 3 عدد پورت می باشند. یک پورت برای ورود آب ، یک پورت برای خروج آب و پورت دیگر مخصوص تخلیه آب از شیر می شود.

در این حالت یک پورت و مسیر اضافه در شیر برقی آب داریم که معمولا در بالای شیر قرار می گیرد. این پورت مخصوص تخلیه آب داخل شیر می باشد به صورتی که اگر مسیر خروجی بسته باشد آب داخل شیر نمی ماند و از پورت سوم خارج می شود. در مصارفی که نیاز به دو خروجی برای آب داشته باشیم از این مدل استفاده می کنند

این شیر نیز مانند مدل قبلی دارای دو مدل نرمال کلوز و اوپن می باشد ولی تفاوت هایی نیز با آن دارد.

  • نرمال کلوز :

این فرمان مانند حالت بالا در حالت عادی مسیر عبوری از پورت ورودی به پورت خروجی را می بندد اما مسیر پورت ورود به پورت تخلیه باز است. به مخض اینکه فرمان برق را صادر کنیم پورت ورود و خروج به هم راه پیدا می کنند و مسیر پورت تخلیه نیز بسته است.

  • نرمال اوپن :

این مدل از شیر 3 به 2 آب مسیر ورود به خروج در حالت عادی تحریک نشده متصل است و به محض برق گرفتن مسیر پورت ورود آب به پورت تخلیه باز می شود و دیگر به سمت خروجی هیچ جریانی را نخواهیم داشت.

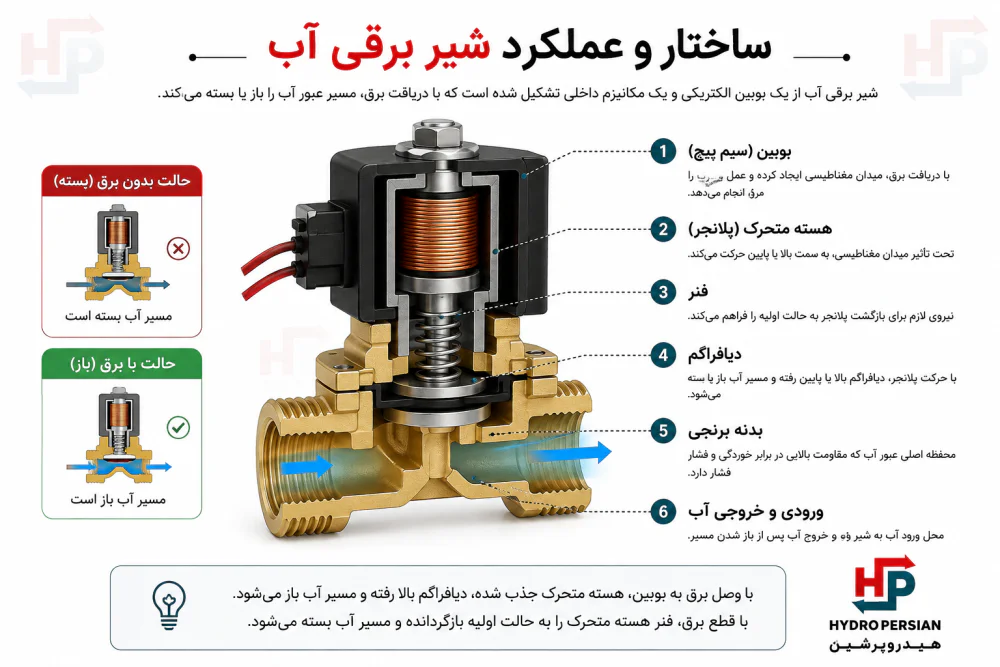

  • نحوه کارکرد شیر برقی آب :

کارکرد این شیر به وسیله ی فرمان بوبین و بالا و پایین رفتن دیافراگم می باشد.

در واقع بوبین با ایجاد یک میدان مغناطیسی کوچک در داخل شیر و سولنوئید باعث تحریک شدن شفت می شود و بعد از تحریک شدن شفت به سمت بالا می رود. دیافراگم نیز که به وسیله فنر به شفت متصل است با بالا رفتن شفت به سمت بالا کشیده می شود و مسیر باز می شود.

حال اگر برق را از روی شیر قطع کنیم شفت به وسیله فنر پایین کشیده می شود و دیافراگم نیز به جای اول خود بر می گردد که همین امر باعث بسته شدن جریان آب می شود

نحوه کارکرد شیر برقی آب هیدروپرشین

همچنین می توان این شیر ها را با یک پرشر سوئیچ دانفوس نیز سری کرد تا در صورت نیاز در یک فشار معین قطع یا وصل می گردد.
