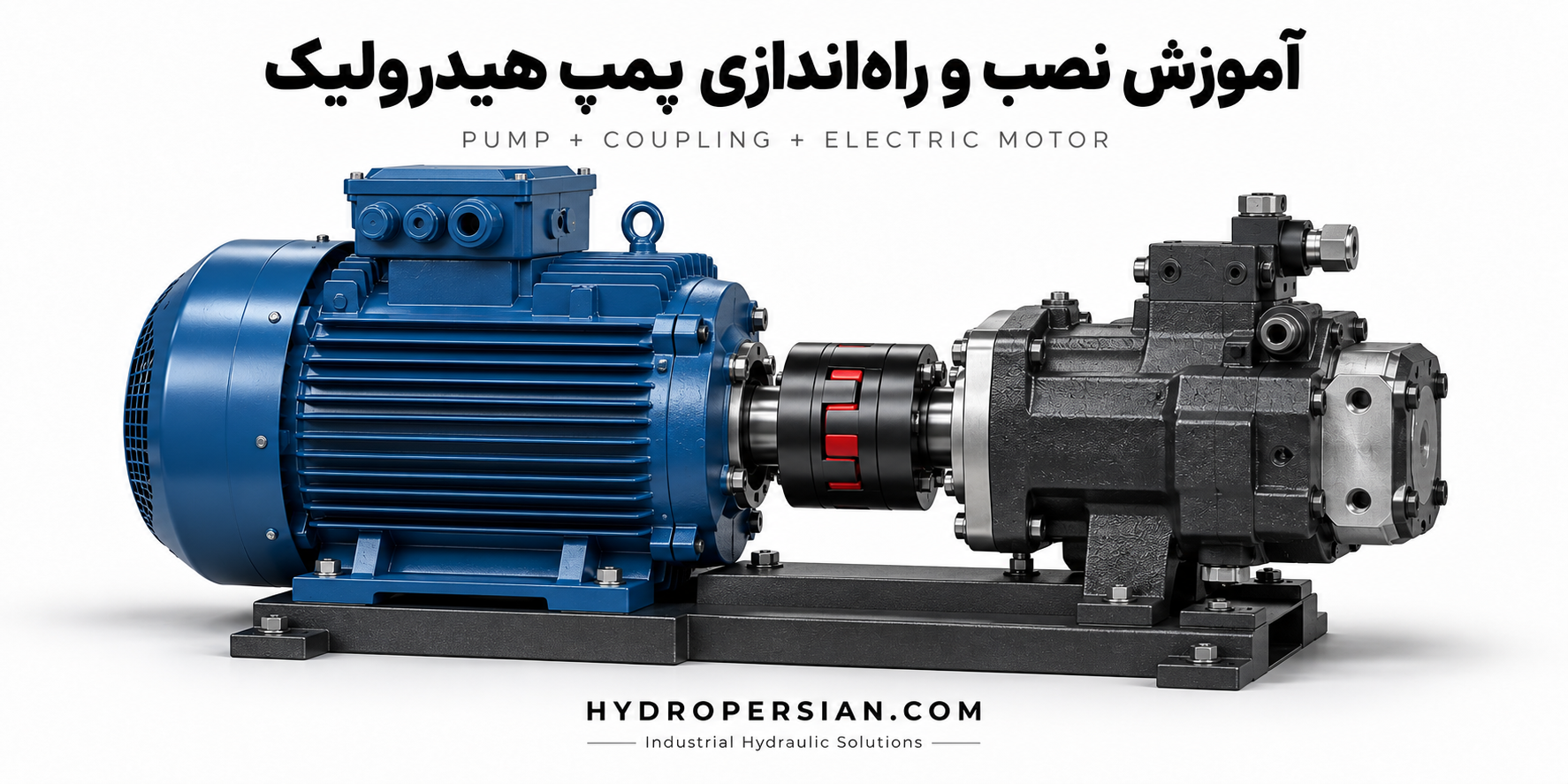

آموزش نصب و راهاندازی پمپ هیدرولیک روی الکتروموتور
زمان مطالعه: 19 دقیقه
نصب پمپ هیدرولیک روی الکتروموتور فقط به بستن یک کوپلینگ بین دو شفت محدود نمی‌شود. حتی اگر اتصال مکانیکی به‌درستی انجام شده باشد، اشتباه در جهت چرخش، هم‌محوری، مسیر مکش، پر کردن اولیه پمپ یا نحوه اولین استارت میتواند باعث ایجاد صدا، کاویتاسیون، خرابی آببند، آسیب دیدن کوپلینگ یا حتی صدمه جدی به پمپ شود.
برای یک راهاندازی اصولی باید این مسیر به‌ترتیب طی شود:
بررسی مشخصات پمپ و موتور → کنترل جهت چرخش → نصب کوپلینگ و گلدانی → هم‌محوری → بررسی مسیر مکش و Drain → پر کردن و هواگیری در صورت نیاز → استارت در کمترین فشار ممکن → کنترل صدا، فشار، نشتی و جریان موتور → افزایش تدریجی بار
نکته مهم این است که روش دقیق راهاندازی بین انواع پمپ هیدرولیک یکسان نیست. برای مثال الزامات یک پمپ دنده‌ای ساده با یک پمپ پیستونی دبی‌متغیر متفاوت است؛ بنابراین همیشه دستورالعمل سازنده همان سری پمپ بر توصیه‌های عمومی مقدم است.
فهرست مطالب
- قبل از نصب پمپ روی الکتروموتور چه چیزهایی را بررسی کنیم؟
- اتصال پمپ هیدرولیک به الکتروموتور چگونه انجام میشود؟
- مسیر مکش، خروجی و Case Drain را قبل از استارت بررسی کنید
- آیا پمپ هیدرولیک قبل از روشن شدن باید با روغن پر شود؟
- چک‌لیست قبل از اولین استارت
- راهاندازی اولیه پمپ هیدرولیک مرحله‌به‌مرحله
- تفاوت راهاندازی پمپ دنده‌ای، کارتریجی و پیستونی
- بعد از استارت چه چیزهایی را کنترل و اندازه‌گیری کنیم؟
- خطاهای رایج هنگام نصب پمپ روی الکتروموتور

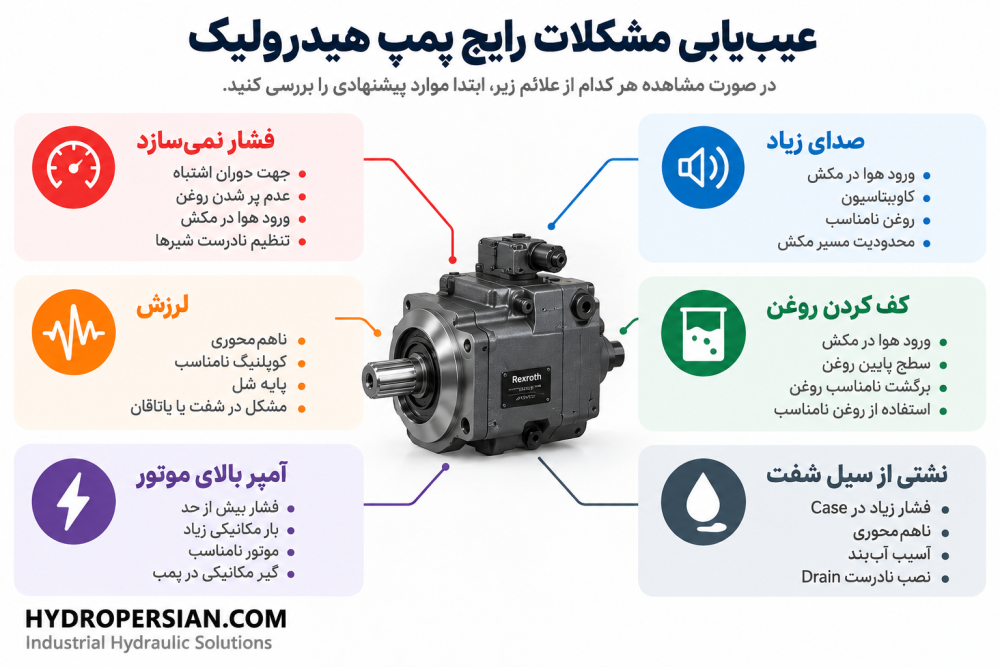

- عیب‌یابی مشکلات بعد از نصب و راهاندازی
- چک‌لیست نهایی نصب و راهاندازی پمپ هیدرولیک
- پمپ هیدرولیک چگونه به الکتروموتور وصل میشود؟
- برای اتصال پمپ به الکتروموتور چه کوپلینگی مناسب است؟
- آیا استفاده از گلدانی یا Bell Housing ضروری است؟
- جهت چرخش پمپ هیدرولیک را چگونه تشخیص دهیم؟
- آیا قبل از روشن کردن پمپ باید داخل آن روغن بریزیم؟
- چگونه پمپ هیدرولیک را بعد از نصب هواگیری کنیم؟
- چرا پمپ بعد از نصب می‌چرخد اما فشار نمی‌سازد؟
- علت صدای زیاد پمپ بلافاصله بعد از راهاندازی چیست؟
- ناهممحوری پمپ و الکتروموتور چه آسیبی ایجاد میکند؟
- آیا میتوان پمپ را از همان ابتدا زیر فشار کامل روشن کرد؟
قبل از نصب پمپ روی الکتروموتور چه چیزهایی را بررسی کنیم؟
قبل از اینکه کوپلینگ یا گلدانی نصب شود، باید مطمئن شویم پمپ و الکتروموتور از نظر مکانیکی و عملکردی قابلیت کار با یکدیگر را دارند.
توان و دور الکتروموتور
الکتروموتور باید توان کافی برای به حرکت درآوردن پمپ در حداکثر شرایط کاری موردنظر را داشته باشد. همچنین دور موتور باید در محدوده مجاز پمپ باشد.
اگر هنوز موتور انتخاب نشده یا درباره توان موردنیاز مطمئن نیستید، محاسبات مربوط به فشار، دبی و توان در مقاله انتخاب الکتروموتور مناسب برای پمپ هیدرولیک توضیح داده شده است.
در این مرحله چند مورد باید کنترل شوند:
- توان نامی الکتروموتور
- دور نامی موتور
- حداکثر دور مجاز پمپ
- حجم جابه‌جایی پمپ
- فشار کاری سیستم
- شرایط استارت مدار
- نحوه نصب عمودی یا افقی موتور
در پمپهای دبی متغیر نیز نباید فقط سایز اسمی پمپ را ملاک قرار داد؛ نوع کنترلر و شرایط واقعی مدار روی توان موردنیاز اثر دارند.

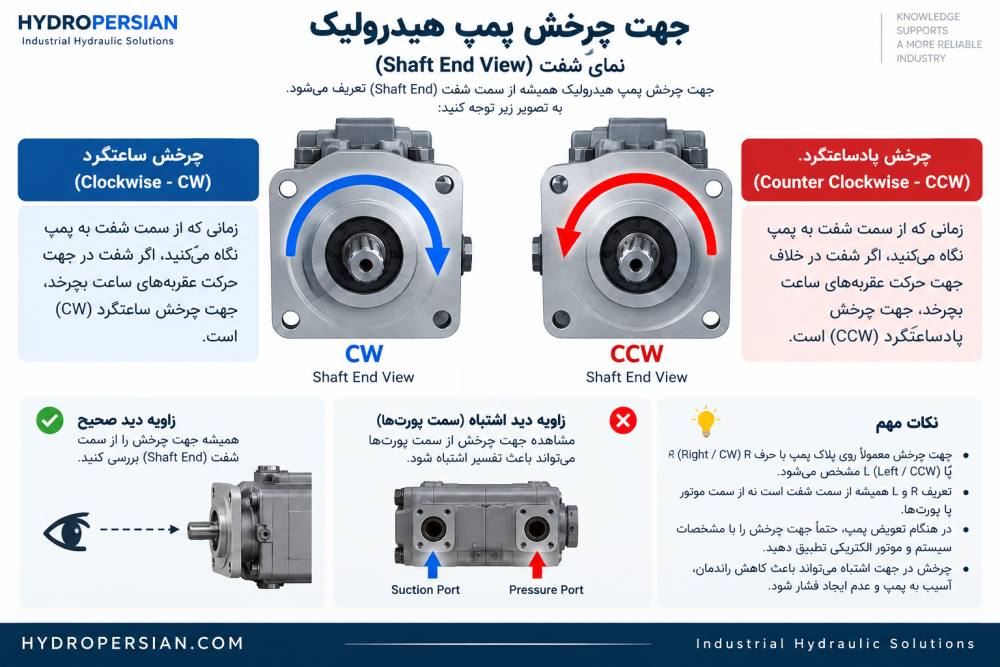

جهت چرخش پمپ و موتور
یکی از مهم‌ترین موارد قبل از راهاندازی، کنترل جهت چرخش پمپ است.
پمپهای هیدرولیک ممکن است برای گردش ساعتگرد یا پادساعتگرد طراحی شده باشند و بعضی مدل‌ها نیز قابلیت تغییر جهت مشخصی دارند. جهت چرخش معمولاً در کد سفارش، پلاک پمپ یا کاتالوگ سازنده مشخص میشود.
عبارت‌های متداول عبارت‌اند از:
- CW: Clockwise
- CCW: Counterclockwise
- R: Right-hand rotation
- L: Left-hand rotation
اما صرفاً دیدن حرف R یا L کافی نیست. باید بررسی شود سازنده جهت چرخش را از کدام سمت پمپ تعریف کرده است. در بسیاری از کاتالوگ‌ها جهت دوران از سمت شفت پمپ مشاهده میشود، ولی مرجع نهایی باید کاتالوگ همان مدل باشد.
برای تشخیص دقیق این مشخصات می‌توانید از راهنمای پلاک‌خوانی و کدخوانی پمپ هیدرولیک استفاده کنید.
اشتباه بودن جهت چرخش ممکن است باعث مکش نکردن پمپ، عدم ایجاد دبی، صدای شدید و در بعضی طراحی‌ها آسیب داخلی شود.
شفت، فلنج و مشخصات مکانیکی
قبل از انتخاب کوپلینگ و گلدانی باید مشخصات مکانیکی پمپ و الکتروموتور با یکدیگر تطبیق داده شوند.
موارد مهم عبارت‌اند از:
- قطر شفت الکتروموتور
- قطر شفت پمپ
- نوع شفت پمپ
- خارخور یا Splined بودن شفت
- قطر Pilot پمپ
- الگوی پیچ‌های فلنج
- فاصله شفت‌ها پس از مونتاژ
- سایز و فریم الکتروموتور
صرف نزدیک بودن قطر شفت‌ها به معنی قابل نصب بودن دو تجهیز روی یکدیگر نیست. کوپلینگ و گلدانی باید براساس ابعاد واقعی دو طرف انتخاب شوند.

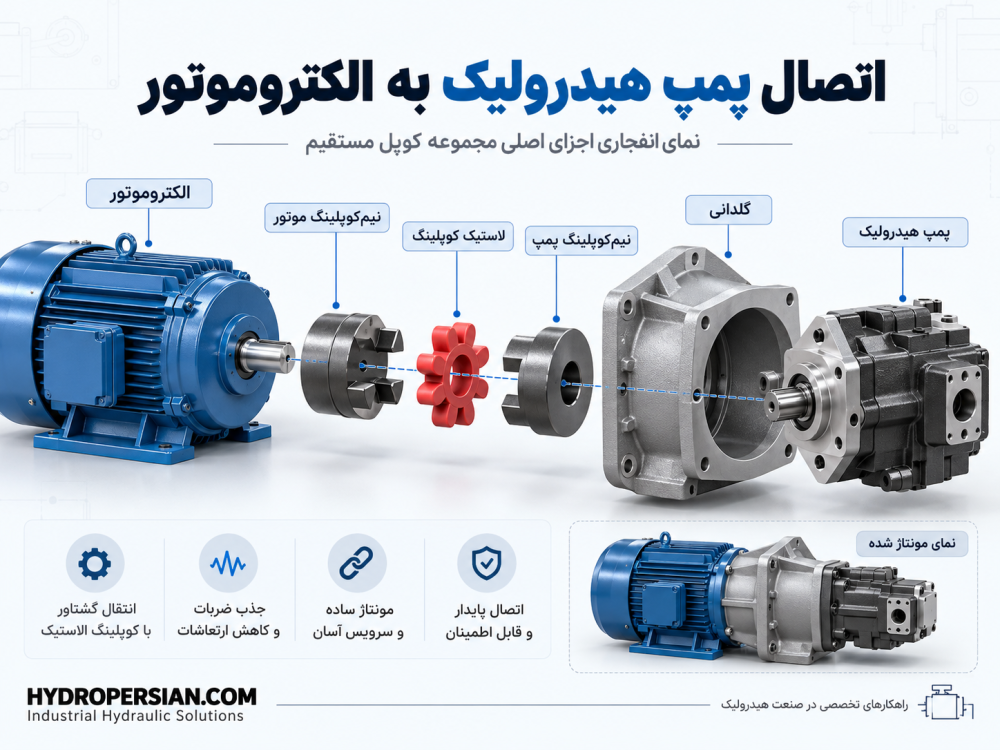

اتصال پمپ هیدرولیک به الکتروموتور چگونه انجام میشود؟
در بسیاری از یونیتهای هیدرولیک صنعتی، پمپ از طریق یک کوپلینگ انعطافپذیر به الکتروموتور متصل شده و مجموعه داخل یک Bell Housing یا همان گلدانی قرار میگیرد.
این آرایش باعث میشود انتقال گشتاور بدون تماس مستقیم دو شفت انجام شود و در صورت طراحی صحیح، پمپ و موتور در یک محور قرار بگیرند.
کوپلینگ و گلدانی چه وظیفه‌ای دارند؟
کوپلینگ وظیفه انتقال گشتاور از الکتروموتور به شفت پمپ را بر عهده دارد.
یک کوپلینگ رایج معمولاً از این اجزا تشکیل میشود:
- نیم‌کوپلینگ سمت موتور
- نیم‌کوپلینگ سمت پمپ
- المان انعطافپذیر یا Spider
گلدانی یا Bell Housing نیز پمپ را نسبت به الکتروموتور در موقعیت مکانیکی مناسب نگه می‌دارد.
نکته مهم این است که کوپلینگ انعطافپذیر جایگزین هم‌محوری صحیح نیست. وظیفه انعطاف کوپلینگ تحمل مقدار محدودی از خطا و ضربه‌های کاری است، نه جبران نصب نامناسب پمپ.
انتخاب کوپلینگ مناسب
هنگام انتخاب کوپلینگ باید حداقل این موارد مشخص باشند:
- قطر شفت موتور
- قطر شفت پمپ
- نوع خار یا اتصال شفت
- دور کاری
- گشتاور قابل انتقال
- تعداد دفعات استارت و توقف
- شرایط ضربه‌ای بار
- سایز Bell Housing
- فاصله محوری دو نیم‌کوپلینگ
کوپلینگ صرفاً براساس قطر شفت انتخاب نمی‌شود. ممکن است کوپلینگی از نظر سوراخ داخلی روی دو شفت قابل نصب باشد اما از نظر گشتاور یا سرعت برای سیستم مناسب نباشد.
مقدار فاصله بین دو نیم‌کوپلینگ نیز باید مطابق دیتاشیت همان کوپلینگ تنظیم شود.
نصب نیم‌کوپلینگ‌ها روی شفت پمپ و موتور
قبل از نصب، شفت‌ها، خارها و سوراخ نیم‌کوپلینگ‌ها باید از نظر زنگ‌زدگی، پلیسه، ضربه و آسیب بررسی شوند.
نیم‌کوپلینگ نباید با ضربات شدید چکش روی شفت پمپ نصب شود. انتقال ضربه به شفت میتواند به یاتاقان‌ها یا اجزای داخلی پمپ آسیب برساند.
در صورت Fit بودن اتصال باید از روش نصب توصیه‌شده توسط سازنده کوپلینگ استفاده شود.
پس از نصب نیز باید بررسی شود:
- خار کاملاً در محل قرار گرفته باشد.
- پیچ‌های قفل‌کننده محکم شده باشند.
- نیم‌کوپلینگ روی شفت لق نزند.
- موقعیت محوری Hub صحیح باشد.
نصب Bell Housing و پمپ
ابتدا گلدانی روی فلنج الکتروموتور نصب میشود. سپس مجموعه کوپلینگ در موقعیت صحیح قرار گرفته و پمپ روی فلنج مقابل گلدانی بسته میشود.
هنگام بستن پمپ نباید از پیچ‌ها برای «کشیدن» پمپ کج به سمت فلنج استفاده کرد.
اگر پمپ بدون اعمال نیروی غیرعادی در محل خود قرار نمی‌گیرد، باید علت بررسی شود؛ برای مثال:
- نیم‌کوپلینگ‌ها در موقعیت صحیح نیستند.
- Pilot با Bell Housing هم‌اندازه نیست.
- شفت‌ها با یکدیگر هممحور نیستند.
- فاصله محوری اشتباه تنظیم شده است.
- قطعه یا خار مانع مونتاژ شده است.

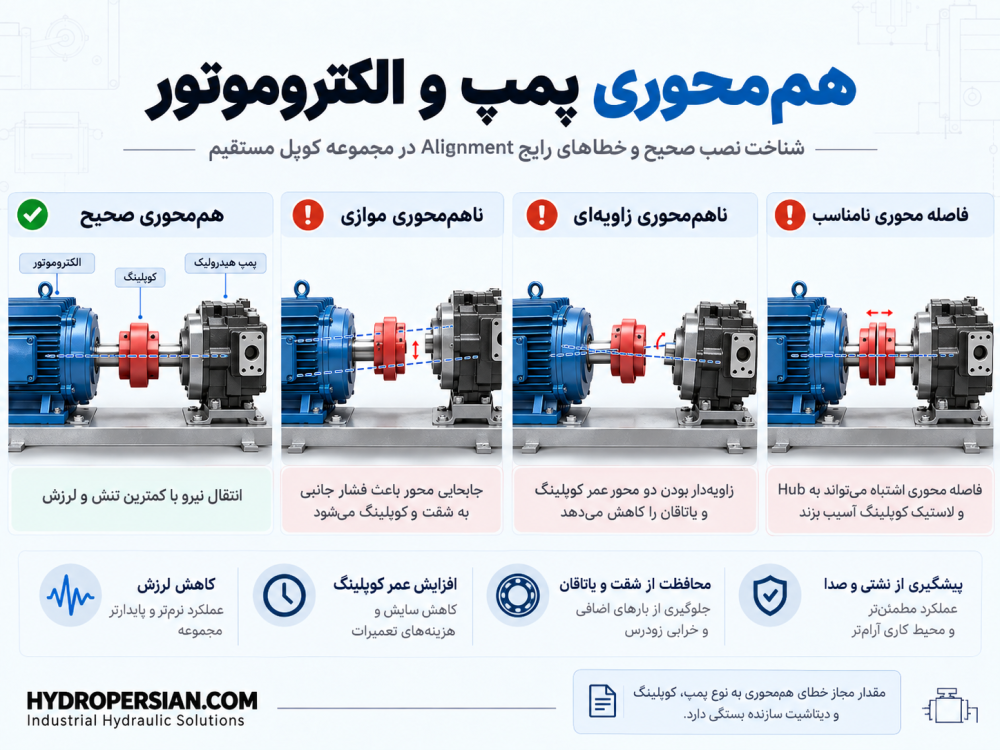

کنترل هم‌محوری شفت پمپ و الکتروموتور
Alignment صحیح برای عمر کوپلینگ، شفت، آب‌بندها و یاتاقان‌های پمپ اهمیت زیادی دارد.
خطاهای اصلی شامل:
Parallel یا Offset Misalignment: محور دو شفت موازی است ولی روی یک خط قرار ندارد.
Angular Misalignment: دو محور نسبت به یکدیگر زاویه دارند.
Axial Position Error: فاصله محوری دو نیم‌کوپلینگ صحیح نیست.
مقادیر مجاز این خطاها برای همه پمپها و کوپلینگ‌ها یکسان نیست؛ بنابراین نباید یک عدد ثابت را برای تمام تجهیزات استفاده کرد.
در مجموعه‌هایی که Bell Housing استاندارد و مناسب موتور و پمپ انتخاب شده باشد، هم‌محوری اولیه معمولاً توسط Pilot و فلنج‌ها تأمین میشود، اما باز هم مونتاژ نهایی باید بررسی شود.
در سیستم‌های حساس میتوان Alignment را با ابزارهایی مانند ساعت اندیکاتور یا تجهیزات لیزری کنترل کرد.
مسیر مکش، خروجی و Case Drain را قبل از استارت بررسی کنید
بعد از پایان اتصال مکانیکی هنوز پمپ برای روشن شدن آماده نیست.
بخش مهمی از خرابی‌هایی که در اولین ساعات کار رخ می‌دهند به شرایط نامناسب مسیر روغن مربوط هستند، نه خود کوپلینگ.

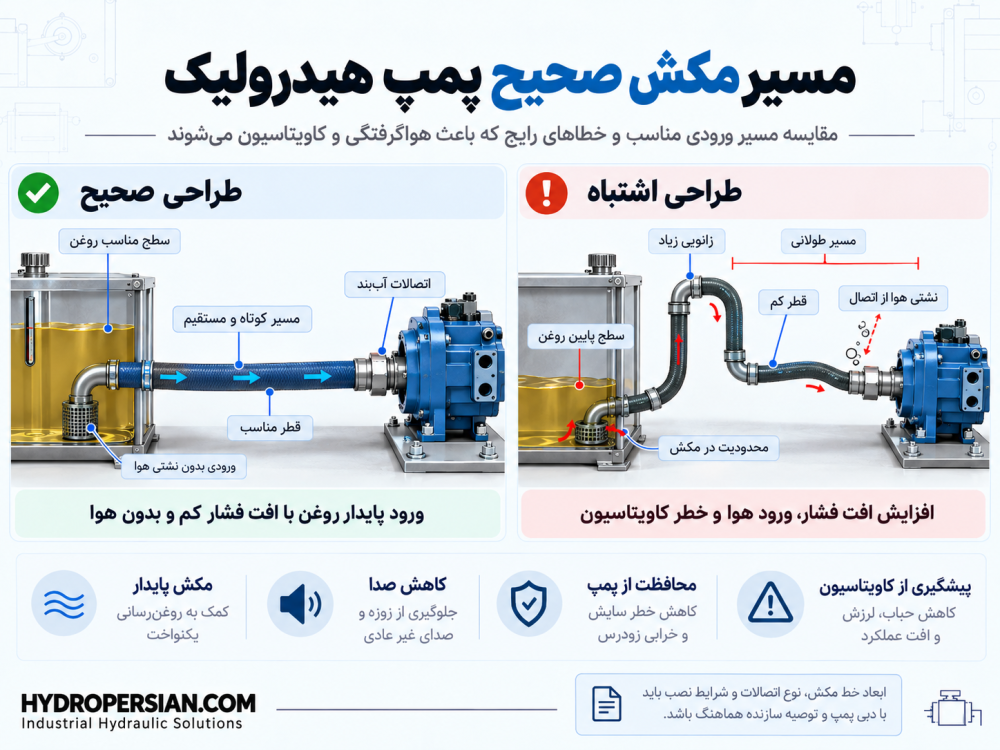

مسیر مکش پمپ
پمپ برای دریافت روغن از مخزن به مسیر مکش مناسب نیاز دارد.
این مسیر باید تا حد امکان:
- کوتاه باشد.
- محدودیت کمی ایجاد کند.
- قطر مناسبی داشته باشد.
- فاقد نشتی هوا باشد.
- اتصالات غیرضروری کمی داشته باشد.
- از شیلنگ یا لوله مناسب خلأ احتمالی مسیر مکش استفاده کند.
- از خم‌های تند و افت فشار غیرضروری دوری کند.
ورود هوا از اتصال مکش الزاماً همراه با خروج روغن از همان اتصال نیست. ممکن است اتصال در ظاهر خشک باشد اما هنگام کار پمپ، هوا از آن وارد سیستم شود.
محدودیت شدید مکش میتواند شرایط ایجاد کاویتاسیون پمپ هیدرولیک را فراهم کند و با صدای غیرعادی، افت عملکرد و در ادامه آسیب داخلی همراه شود.
استفاده از صافی یا فیلتر در خط مکش نیز باید مطابق طراحی سیستم و توصیه سازنده انجام شود؛ زیرا ایجاد افت فشار زیاد در ورودی پمپ میتواند مشکل‌ساز باشد.
خط خروجی پمپ
مسیر خروجی باید قبل از استارت کامل و ایمن باشد.
وجود یک شیر بسته یا مسدود بودن کامل مسیر خروجی در یک پمپ جابه‌جایی مثبت میتواند فشار را با سرعت بسیار زیادی افزایش دهد. به همین دلیل سیستم باید به وسیله تجهیزات محدودکننده فشار مناسب محافظت شود.
قبل از روشن کردن سیستم بررسی کنید:
- تمام اتصالات فشار بسته شده باشند.
- شیر اطمینان در مدار وجود داشته باشد.
- تنظیم اولیه فشار مناسب راهاندازی باشد.
- گیج فشار در محل مناسب نصب شده باشد.
- مسیر لازم برای Unload یا گردش کمفشار روغن فراهم باشد.
Case Drain در پمپهای دارای Drain
بعضی پمپها، به‌خصوص بسیاری از پمپهای پیستونی، دارای خط Case Drain هستند.
وظیفه این خط بازگرداندن نشتی داخلی و روغن موجود در Housing به مخزن است.
Case Drain را نباید مانند یک خط برگشت معمولی و بدون توجه به محدودیت فشار آن طراحی کرد. افزایش فشار داخل Housing میتواند به آببند شفت و عملکرد داخلی پمپ آسیب بزند.
در پمپ‌هایی که سازنده اتصال Drain بالایی را برای وضعیت نصب مشخص کرده، باید از همان پورت استفاده شود تا Housing هنگام کار پر از روغن باقی بماند.
مسیر Drain، حداکثر فشار مجاز Case و نحوه اتصال آن به مخزن باید دقیقاً از کاتالوگ همان پمپ استخراج شود.
آیا پمپ هیدرولیک قبل از روشن شدن باید با روغن پر شود؟
برای همه پمپها یک پاسخ واحد وجود ندارد.
در بسیاری از پمپهای پیستونی و برخی طراحی‌های دیگر، سازنده صریحاً اعلام میکند که Housing باید قبل از اولین استارت با روغن تمیز پر شود. در مقابل، ساختمان بعضی پمپهای دنده‌ای متفاوت است و دستورالعمل Start-up دیگری دارند.
بنابراین قبل از روشن کردن پمپ جدید یا تعمیرشده، بخش Installation / Commissioning / Start-up کاتالوگ همان مدل را بررسی کنید.
همچنین روغنی که برای پر کردن اولیه استفاده میشود باید همان روغن تمیز و سازگار با سیستم باشد. انتخاب گرید صرفاً بر اساس عادت کارگاه صحیح نیست؛ در مقاله روغن مناسب پمپ هیدرولیک نحوه بررسی نوع سیال و ویسکوزیته مناسب توضیح داده شده است.
پمپهای پیستونی

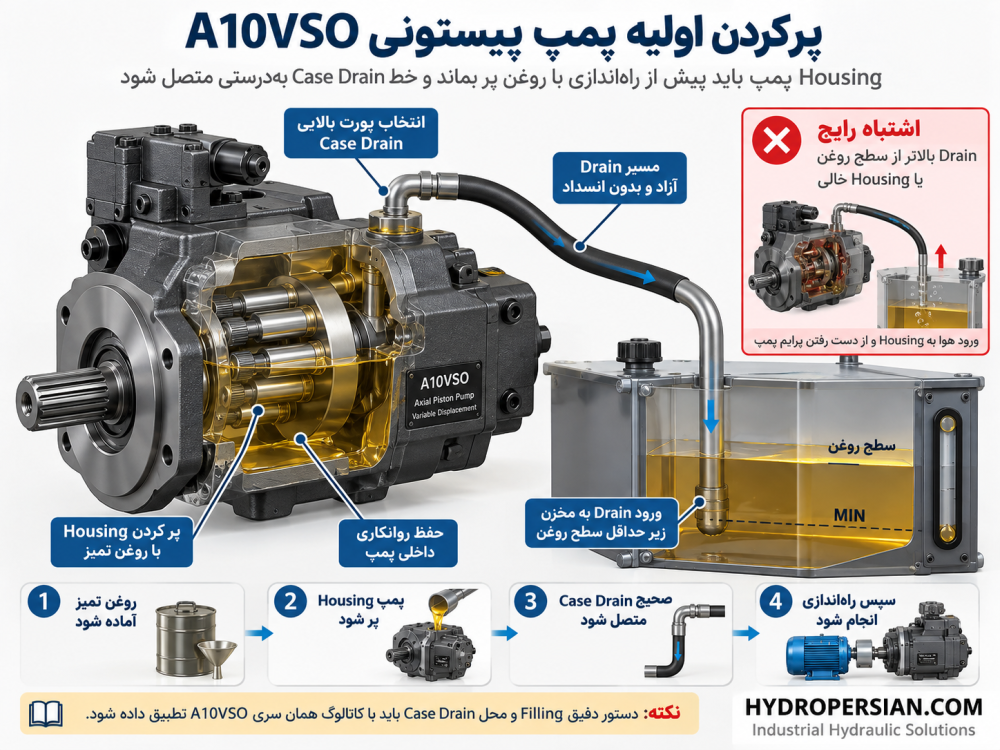

در بسیاری از پمپهای هیدرولیک پیستونی پر کردن Housing قبل از استارت اهمیت ویژه‌ای دارد.
علت این کار تأمین روغن موردنیاز برای روانکاری اجزای داخلی در لحظات اول چرخش است.
در پمپهای دبی متغیر مانند پمپ پیستونی A10VSO رکسروت علاوه بر پر بودن Housing، نوع کنترلر، وضعیت Drain، شرایط مکش و تنظیمات اولیه مدار نیز باید مطابق دستورالعمل همان سری بررسی شود.
پمپهای پره‌ای و کارتریجی
در پمپهای هیدرولیک کارتریجی و پره‌ای نیز Priming اولیه اهمیت دارد.
پمپ نباید قبل از اطمینان از رسیدن روغن و خروج هوا با دور و فشار کامل تحت بار قرار گیرد.
در این گروه نیز روش دقیق راهاندازی بسته به سری پمپ متفاوت است.
پمپهای دنده‌ای
در پمپهای هیدرولیک دنده‌ای معمولاً Housing و Case Drain مستقل مشابه پمپ پیستونی وجود ندارد.
در اینجا مهم‌ترین نکات هنگام Start-up شامل موارد زیر هستند:
- مسیر مکش روغن آماده باشد.
- پورت ورودی و خروجی اشتباه متصل نشده باشند.
- جهت دوران صحیح باشد.
- هوا وارد خط مکش نشود.
- پمپ برای مدت طولانی خشک نچرخد.
- خروجی هنگام استارت تحت فشار غیرضروری قرار نگیرد.
چک‌لیست قبل از اولین استارت
| مورد بررسی | وضعیت صحیح | خطر در صورت اشتباه |
|---|---|---|
| جهت دوران | مطابق پلاک و کاتالوگ پمپ | عدم مکش یا آسیب پمپ |
| توان و دور موتور | در محدوده طراحی | Overload یا Overspeed |
| کوپلینگ | سایز و گشتاور مناسب | شکست کوپلینگ یا شفت |
| Alignment | در محدوده مجاز سازنده | لرزش و بار جانبی |
| فاصله کوپلینگ | مطابق دیتاشیت | سایش یا خرابی Spider |
| خط مکش | باز، آببند و کم‌مقاومت | کاویتاسیون و هوا |
| سطح روغن | در محدوده صحیح مخزن | مکش هوا |
| روغن | نوع و ویسکوزیته مناسب | سایش یا مکش نامناسب |
| Case Drain | مطابق دستور سازنده | افزایش فشار Housing |
| Housing پمپ | در صورت الزام پر شده باشد | استارت خشک |
| شیر اطمینان | نصب و تنظیم اولیه صحیح | افزایش خطرناک فشار |
| گیج فشار | آماده اندازه‌گیری | راهاندازی بدون کنترل |

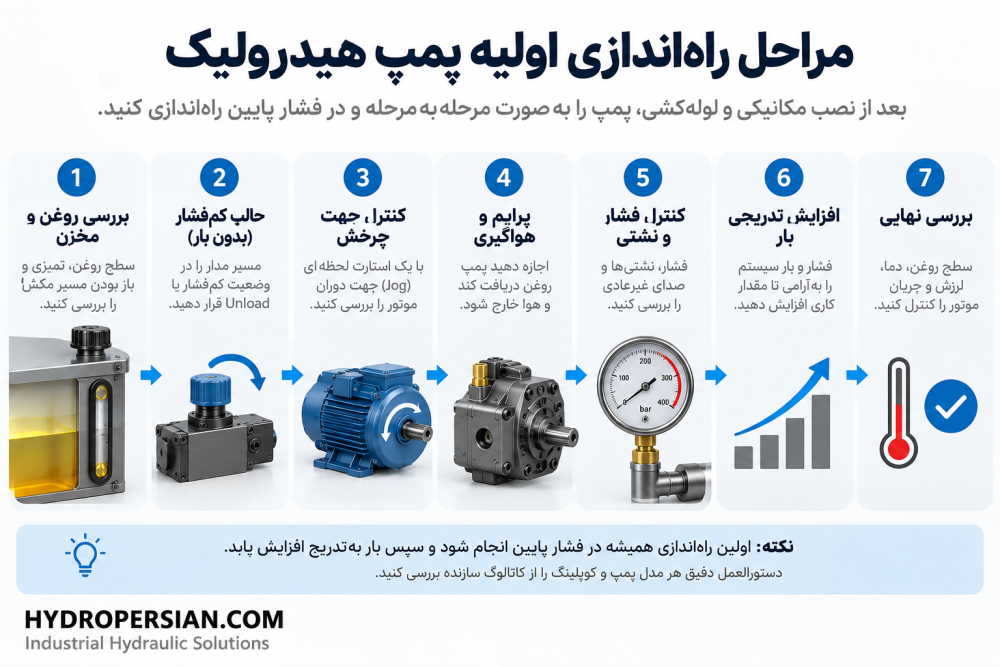

راهاندازی اولیه پمپ هیدرولیک مرحله‌به‌مرحله
بعد از تکمیل نصب مکانیکی و لوله‌کشی، اولین استارت باید کنترل‌شده انجام شود.
هدف این مرحله فقط روشن شدن موتور نیست؛ باید مطمئن شویم پمپ روغن دریافت کرده، هوا خارج شده و سیستم بدون نشانه غیرعادی وارد کار میشود.
۱. مخزن و سطح روغن را بررسی کنید
مخزن باید تمیز و با روغن مناسب پر شده باشد.
قبل از استارت:
- سطح روغن را کنترل کنید.
- شیرهای مسیر مکش را باز کنید.
- نشتی اتصالات را بررسی کنید.
- در صورت الزام سازنده Housing پمپ را با روغن تمیز پر کنید.
- اطمینان حاصل کنید پورت‌ها با درپوش حمل‌ونقل مسدود نمانده باشند.
پس از اولین گردش روغن ممکن است سطح مخزن کاهش پیدا کند؛ بنابراین دوباره باید بررسی شود.
۲. مدار را در کمترین فشار ممکن قرار دهید
اولین استارت بهتر است تا حد امکان در حالت کمفشار یا Unloaded انجام شود.
هدف این است که پمپ قبل از ایجاد بار سنگین:
- Prime شود.
- هوا تخلیه شود.
- روغن در اجزای داخلی گردش کند.
- عملکرد سیستم بررسی شود.
روش Unload کردن به طراحی مدار بستگی دارد و ممکن است توسط شیر کنترل جهت، Unloading Valve، تنظیم اولیه Relief Valve یا کنترلر پمپ انجام شود.
نباید بدون بررسی مدار، یک روش ثابت برای همه سیستم‌ها اجرا کرد.
۳. با Jog جهت چرخش را کنترل کنید
قبل از کار پیوسته الکتروموتور، بهتر است در صورت امکان یک فرمان لحظه‌ای یا Jog داده شود.
در همین لحظه جهت واقعی چرخش موتور با جهت موردنیاز پمپ مقایسه میشود.
اگر جهت اشتباه است، سیستم نباید برای مدت طولانی روشن بماند.
در موتورهای سه‌فاز، اصلاح جهت چرخش باید توسط فرد صلاحیت‌دار و با رعایت الزامات برق صنعتی انجام شود.
۴. اجازه دهید پمپ Prime و هوا تخلیه شود
بعد از تأیید جهت دوران، پمپ در شرایط کم‌بار راهاندازی میشود تا روغن به ورودی برسد و هوای موجود در پمپ و مدار خارج شود.
در این مرحله به علائم زیر توجه کنید:
- صدای غیرعادی مکش
- صدای تق‌تق یا زوزه
- کف کردن روغن
- نوسان شدید فشار
- تأخیر غیرعادی در ایجاد جریان
- افزایش سریع دمای پمپ
اگر نشانه‌های واضحی از عدم Priming وجود دارد، ادامه کار در دور و فشار بالا میتواند آسیب را بیشتر کند.
۵. فشار، صدا و نشتی را کنترل کنید
پس از اینکه پمپ روغن دریافت کرد، وضعیت سیستم باید در فشار پایین بررسی شود.
گیج فشار باید رفتار قابل‌انتظار مدار را نشان دهد.
همزمان این نقاط بررسی شوند:
- اتصالات خط فشار
- خط مکش
- Case Drain
- Shaft Seal
- محل اتصال پمپ و Bell Housing
- صدای کوپلینگ
- لرزش موتور و پمپ
نشتی کوچک در یک سیستم پرفشار نباید بی‌اهمیت تلقی شود.
۶. فشار و بار را بهتدریج افزایش دهید
بعد از اطمینان از عملکرد صحیح سیستم در شرایط کم‌بار میتوان فشار و بار را مرحله‌ای افزایش داد.
در هر مرحله به این موارد توجه کنید:
- صدای پمپ
- فشار
- دمای روغن
- لرزش
- نشتی
- جریان مصرفی الکتروموتور
اگر با افزایش فشار صدا یا لرزش به شکل محسوسی زیاد شود، بهتر است قبل از ادامه کار علت بررسی شود.
۷. سطح روغن را دوباره کنترل کنید
پس از پر شدن لوله‌ها، عملگرها و Housing بعضی تجهیزات، سطح روغن مخزن میتواند تغییر کند.
در پایان Start-up اولیه، سطح روغن دوباره کنترل و در صورت نیاز اصلاح شود.
تفاوت راهاندازی پمپ دنده‌ای، کارتریجی و پیستونی
نوع پمپ روی روش Start-up اثر مستقیم دارد.
| نوع پمپ | نکته اصلی قبل از استارت | Case Drain | نکته مهم راهاندازی |
|---|---|---|---|
| دنده‌ای | آماده بودن خط مکش و جهت دوران | معمولاً Drain مستقل ندارد | از کارکرد خشک و استارت با خروجی مسدود جلوگیری شود |
| پره‌ای / کارتریجی | Priming و شرایط صحیح مکش | بسته به طراحی | قبل از بار کامل از رسیدن روغن اطمینان حاصل شود |
| پیستونی | در بسیاری از مدل‌ها Filling Housing الزامی است | بسیار مهم در بسیاری از مدل‌ها | Drain، کنترلر و دستور Commissioning دقیق بررسی شود |
این جدول یک راهنمای عمومی است. اگر کاتالوگ سازنده دستور متفاوتی ارائه کرده باشد، دستور همان سری پمپ ملاک قرار میگیرد.
بعد از استارت چه چیزهایی را کنترل و اندازه‌گیری کنیم؟
راهاندازی موفق فقط به این معنی نیست که الکتروموتور روشن شود و جک حرکت کند.
در یک Commissioning مناسب باید چند پارامتر بررسی شوند.
فشار خروجی
فشار باید با گیج مناسب اندازه‌گیری شود.
در ابتدا فشار پایین نگه داشته میشود و سپس بهتدریج تا مقدار تنظیمی سیستم افزایش پیدا میکند.
نوسانات شدید یا فشار غیرمنتظره باید بررسی شوند.
شرایط ورودی پمپ
اگر پمپ صدای غیرعادی دارد یا در دور بالا مشکل ایجاد میشود، شرایط ورودی باید بررسی شود.
در سیستم‌های حساس میتوان فشار یا Vacuum ورودی را اندازه‌گیری و با محدوده مجاز کاتالوگ مقایسه کرد.
صرف اینکه شیلنگ ورودی قطر ظاهراً بزرگی دارد به معنی مناسب بودن شرایط مکش نیست؛ طول مسیر، اتصالات، ویسکوزیته روغن و افت فشار نیز مؤثر هستند.
صدا و لرزش
تغییر صدا یکی از سریع‌ترین نشانه‌های مشکل در Start-up است.
صدای غیرمعمول ممکن است به دلایلی مانند:
- ورود هوا
- کاویتاسیون
- ناهممحوری
- مشکل کوپلینگ
- استارت تحت بار زیاد
- جهت دوران اشتباه
- ایراد داخلی پمپ
ایجاد شود.
نشتی
تمام نقاط اتصال باید در فشار کاری بررسی شوند.
وجود روغن در اطراف Shaft Seal مخصوصاً در یک پمپ تازه نصب‌شده باید جدی گرفته شود؛ زیرا میتواند به فشار Case، Alignment، آسیب Seal یا نصب نادرست مربوط باشد.
جریان مصرفی الکتروموتور
اگر موتور جریان بیشتری از مقدار مورد انتظار می‌کشد، ممکن است پمپ یا سیستم تحت بار غیرعادی باشد.
از دلایل احتمالی میتوان به فشار بالاتر از طراحی، انتخاب نامناسب موتور، گیر مکانیکی، مشکل کوپلینگ یا تنظیم نادرست مدار اشاره کرد.
اندازه‌گیری جریان باید توسط تجهیزات مناسب و فرد آشنا با برق صنعتی انجام شود.
خطاهای رایج هنگام نصب پمپ روی الکتروموتور
بخش زیادی از خرابی‌های اولیه پمپ قابل پیشگیری هستند.
اشتباه بودن جهت دوران
یکی از اولین مواردی است که باید بررسی شود. هرگز صرفاً از روی جهت چرخش قبلی موتور فرض نکنید پمپ جدید نیز همان جهت را دارد.
انتخاب کوپلینگ فقط از روی قطر شفت
کوپلینگ باید علاوه بر قطر شفت، از نظر گشتاور و دور نیز مناسب باشد.
استفاده از کوپلینگ برای جبران ناهممحوری زیاد
کوپلینگ Flexible فقط خطای محدودی را تحمل میکند. Misalignment زیاد همچنان به شفت و یاتاقان‌ها بار وارد میکند.
ضربه زدن به شفت برای نصب کوپلینگ
ضربه مستقیم میتواند به اجزای داخلی پمپ منتقل شود.
استارت کردن پمپ خشک
اگر سازنده Filling اولیه را الزام کرده باشد، روشن کردن پمپ بدون روغن میتواند در همان ثانیه‌های نخست روانکاری را مختل کند.
استارت مستقیم تحت فشار بالا
پمپ جدید یا تعمیرشده بهتر است قبل از اعمال بار کامل در شرایط کمفشار Prime، هواگیری و بررسی شود.
بسته بودن شیر مکش
ممکن است در زمان تعمیرات شیر ورودی مخزن بسته شده باشد و هنگام Start-up فراموش شود.
این خطا میتواند در مدت کوتاهی باعث ایجاد شرایط بسیار نامناسب در ورودی پمپ شود.
ورود هوا از خط مکش
اتصال شل، O-ring معیوب، شیلنگ ترک‌خورده یا آب‌بندی نامناسب میتواند باعث ورود هوا شود.
نصب اشتباه Case Drain
در پمپ‌هایی که Case Drain دارند، مسدود شدن یا محدود شدن Drain میتواند فشار Housing را افزایش دهد.
استفاده از روغن نامناسب در استارت سرد
روغن با ویسکوزیته بیش از حد بالا میتواند شرایط مکش را به‌خصوص هنگام استارت سرد دشوار کند.
به همین دلیل گرید روغن باید براساس شرایط واقعی کار و توصیه سازنده انتخاب شود.
عیب‌یابی مشکلات بعد از نصب و راهاندازی
| علامت | علت‌های محتمل | اولین مواردی که باید بررسی شوند |
|---|---|---|
| پمپ می‌چرخد ولی فشار نمی‌سازد | جهت دوران اشتباه، عدم Priming، سطح پایین روغن، مسیر باز مدار | جهت دوران، مکش، سطح روغن و مسیر شیرها |
| صدای زیاد پمپ | هوا، کاویتاسیون، روغن نامناسب، محدودیت مکش | خط مکش، سطح روغن، ویسکوزیته و نشتی هوا |
| لرزش پمپ و موتور | Misalignment، کوپلینگ نامناسب، پایه شل | کوپلینگ، Bell Housing و پیچ‌های نصب |
| کف کردن روغن | ورود هوا یا برگشت نامناسب روغن | اتصالات مکش و سطح روغن |
| موتور جریان زیادی می‌کشد | فشار زیاد، بار مکانیکی، موتور نامناسب | فشار سیستم، کوپلینگ و توان موتور |
| نشتی Shaft Seal | فشار Case، Alignment یا آسیب Seal | Drain، هم‌محوری و آببند |
پمپ می‌چرخد ولی فشار نمی‌سازد
ابتدا نباید نتیجه گرفت پمپ خراب است.
به‌ترتیب بررسی کنید:
- جهت دوران صحیح است؟
- مخزن روغن کافی دارد؟
- شیر مکش باز است؟
- پمپ روغن دریافت کرده است؟
- مسیر مکش هوا نمی‌کشد؟
- شیر کنترل جهت در چه وضعیتی قرار دارد؟
- Relief Valve روی چه فشاری تنظیم شده است؟
- آیا پمپ دبی تولید میکند ولی مدار آن را مستقیماً به مخزن برمی‌گرداند؟
تشخیص فشار نساختن باید با بررسی جریان و مدار همراه باشد؛ زیرا وظیفه اصلی پمپ ایجاد جریان روغن است و فشار در اثر مقاومت مدار شکل میگیرد.
پمپ بعد از نصب صدای زیادی دارد
اگر صدا بلافاصله پس از نصب ایجاد شده، ابتدا موارد مرتبط با نصب را بررسی کنید:
- مسیر مکش
- وجود هوا
- سطح روغن
- ویسکوزیته روغن
- جهت دوران
- Alignment
- کوپلینگ
- Priming اولیه
ادامه کار با پمپی که صدای کاویتاسیون یا هواگیری شدید دارد، راه مناسبی برای «جا افتادن» سیستم نیست.
پمپ و الکتروموتور لرزش دارند
اگر لرزش بعد از تعویض پمپ یا کوپلینگ ایجاد شده است، اتصال مکانیکی اولین محل بررسی است.
پیچ‌های موتور و پمپ، موقعیت Bell Housing، فاصله نیم‌کوپلینگ‌ها و Alignment کنترل شوند.
اگر لرزش وابسته به فشار است، علاوه بر بخش مکانیکی باید Pulsation و شرایط هیدرولیکی نیز بررسی شوند.
روغن کف میکند
کف یا تعداد زیاد حباب‌های قابل مشاهده معمولاً نشانه وجود هوا در روغن است.
ورود هوا میتواند از خط مکش، سطح پایین روغن، برگشت نامناسب روغن یا مشکلات دیگر سیستم ناشی شود.
در چنین شرایطی باید علت Aeration برطرف شود، نه اینکه فقط روغن بیشتری به مخزن اضافه شود.
موتور آمپر بالا می‌کشد یا استارت نمی‌زند
اگر موتور قبل از نصب پمپ بدون مشکل کار کرده ولی بعد از کوپل شدن دچار اضافه‌بار شده است، باید موارد زیر بررسی شوند:
- توان موتور نسبت به پمپ
- فشار اولیه مدار
- گیر مکانیکی کوپلینگ
- تماس نامناسب دو Hub
- Alignment
- تنظیم کنترلر پمپ
- ویسکوزیته بسیار زیاد روغن در استارت سرد
از Shaft Seal روغن نشت میکند
نشتی از اطراف شفت فقط به خرابی Seal محدود نیست.
در پمپهای دارای Case Drain، افزایش فشار Housing میتواند به Shaft Seal فشار وارد کند. Misalignment نیز میتواند بار مکانیکی نامناسبی روی شفت ایجاد کند.
بنابراین قبل از تعویض دوباره آببند، علت اصلی نشتی بررسی شود.
چک‌لیست نهایی نصب و راهاندازی پمپ هیدرولیک
قبل از تحویل یونیت یا شروع کار دائم دستگاه، موارد زیر را یک‌بار مرور کنید:
- مدل کامل پمپ با طراحی سیستم مطابقت دارد.
- جهت دوران پمپ مشخص و تأیید شده است.
- دور موتور از محدوده پمپ خارج نیست.
- توان الکتروموتور متناسب با شرایط کاری است.
- شفت و فلنج پمپ با مجموعه نصب سازگار هستند.
- کوپلینگ از نظر سایز، دور و گشتاور مناسب است.
- فاصله دو نیم‌کوپلینگ طبق دیتاشیت تنظیم شده است.
- Alignment مجموعه کنترل شده است.
- تمام پیچ‌های پمپ، موتور و Bell Housing محکم هستند.
- خط مکش باز و آببند است.
- سطح روغن مخزن مناسب است.
- روغن استفاده‌شده با توصیه سازنده پمپ مطابقت دارد.
- Housing پمپ در صورت الزام سازنده با روغن پر شده است.
- Case Drain در صورت وجود صحیح متصل شده است.
- شیر اطمینان و مسیر Unload آماده هستند.
- جهت دوران با Jog تأیید شده است.
- پمپ در شرایط کم‌بار Prime و هواگیری شده است.
- نشتی غیرعادی وجود ندارد.
- صدای پمپ طبیعی است.
- فشار مدار بهتدریج افزایش یافته است.
- جریان مصرفی موتور در شرایط کاری کنترل شده است.
- پس از پر شدن مدار، سطح روغن دوباره بررسی شده است.
این چک‌لیست به‌خصوص پس از تعویض پمپ یا تعمیر کامل یونیت هیدرولیک اهمیت دارد؛ زیرا بسیاری از خرابی‌های اولیه ناشی از خود پمپ جدید نیستند و به شرایط نصب و راهاندازی مربوط میشوند.
سوالات متداول درباره نصب پمپ هیدرولیک روی الکتروموتور
پمپ هیدرولیک چگونه به الکتروموتور وصل میشود؟
در بسیاری از یونیتهای صنعتی، شفت پمپ و الکتروموتور با یک کوپلینگ انعطافپذیر به یکدیگر متصل میشوند و پمپ توسط Bell Housing یا گلدانی روی فلنج موتور قرار میگیرد. کوپلینگ باید از نظر قطر شفت، گشتاور، دور و فاصله محوری مناسب باشد.
برای اتصال پمپ به الکتروموتور چه کوپلینگی مناسب است؟
کوپلینگ باید براساس مشخصات هر دو شفت، گشتاور موردنیاز، دور کاری، شرایط بار و محدودیت‌های سازنده انتخاب شود. تنها یکسان بودن قطر سوراخ کوپلینگ با شفت برای انتخاب کافی نیست.
آیا استفاده از گلدانی یا Bell Housing ضروری است؟
در آرایشهای متداول Direct Drive بین الکتروموتور و پمپ، Bell Housing راه مناسبی برای نگهداری و هممحور کردن مجموعه است. با این حال نوع اتصال نهایی به طراحی ماشین و توصیه سازندگان تجهیزات بستگی دارد.
جهت چرخش پمپ هیدرولیک را چگونه تشخیص دهیم؟
بهترین روش بررسی کد کامل پمپ، پلاک و کاتالوگ همان سری است. نباید صرفاً از روی ظاهر پمپ یا جهت چرخش پمپ قبلی تصمیم گرفت.
آیا قبل از روشن کردن پمپ باید داخل آن روغن بریزیم؟
به نوع پمپ بستگی دارد. در بسیاری از پمپهای پیستونی Filling Housing قبل از اولین استارت الزامی است. برای پمپهای دیگر باید دستورالعمل سازنده بررسی شود. این الزام را نباید بدون بررسی به تمام پمپها تعمیم داد.
چگونه پمپ هیدرولیک را بعد از نصب هواگیری کنیم؟
راهاندازی باید در شرایط کمفشار انجام شود تا پمپ Prime شود و هوای مدار خارج شود. روش دقیق Bleeding به طراحی مدار و نوع پمپ بستگی دارد. در تمام مراحل باید از کارکرد طولانی پمپ بدون روغن جلوگیری شود.
چرا پمپ بعد از نصب می‌چرخد اما فشار نمی‌سازد؟
جهت چرخش اشتباه، عدم Priming، ورود هوا، پایین بودن سطح روغن، باز بودن مسیر Unload، تنظیم پایین Relief Valve یا اشکال در مدار از علت‌های احتمالی هستند. قبل از باز کردن پمپ باید این موارد بررسی شوند
علت صدای زیاد پمپ بلافاصله بعد از راهاندازی چیست؟
مشکلات مسیر مکش، ورود هوا، ویسکوزیته نامناسب، کاویتاسیون، جهت دوران اشتباه و ناهممحوری از اولین مواردی هستند که باید بررسی شوند.
ناهممحوری پمپ و الکتروموتور چه آسیبی ایجاد میکند؟
Misalignment میتواند بارهای شعاعی و محوری ناخواسته ایجاد کند و عمر کوپلینگ، شفت، یاتاقان و آببند پمپ را کاهش دهد. کوپلینگ انعطافپذیر نیز فقط مقدار محدودی خطا را تحمل میکند.
آیا میتوان پمپ را از همان ابتدا زیر فشار کامل روشن کرد؟
برای راهاندازی اولیه معمولاً روش مناسب این است که پمپ ابتدا در شرایط کمفشار یا Unloaded راهاندازی شود تا Priming، هواگیری و کنترل عملکرد انجام شود و سپس بار بهتدریج افزایش یابد. روش دقیق باید با دستورالعمل همان پمپ و طراحی مدار تطبیق داده شود.
من مهدی سعیدی، فارغ‌التحصیل کارشناسی ارشد مکانیک سیالات گرایش تبدیل انرژی از دانشگاه امام خمینی هستم. از سال ۱۳۹۱ فعالیت خودم را در حوزه هیدرولیک و پنوماتیک شروع کردم و در کنار گذراندن دوره‌های تخصصی، تجربه عملی در کارخانه‌ها و مجموعه‌های صنعتی مختلف به دست آورده‌ام.
تا امروز به حدود ۱۰۰ کارخانه و واحد تولیدی در زمینه انتخاب و خرید تجهیزات، به‌روزرسانی و ساخت خطوط تولید مشاوره داده‌ام و دوره‌های تخصصی هیدرولیک نیز برگزار می‌کنم. در هیدروپرشین تلاش می‌کنم تجربه‌ها و دانش فنی خودم را به زبان ساده و کاربردی با علاقه‌مندان این حوزه به اشتراک بگذارم.
اولین دیدگاه را شما بنویسید
اگر تجربه یا سوالی دارید، کوتاه و شفاف بنویسید تا بقیه هم استفاده کنند.
از اینکه دیدگاهتان را ثبت کردید ممنونیم!
ممکن است بررسی و انتشار دیدگاه کمی زمان ببرد.
