کاویتاسیون پمپ هیدرولیک چیست؟ علائم، علت‌ها و روش تشخیص و رفع
زمان مطالعه: 17 دقیقه
کاویتاسیون پمپ هیدرولیک زمانی رخ میدهد که فشار موضعی روغن در ورودی یا داخل پمپ به اندازه‌ای کاهش پیدا کند که در بخشی از جریان، حفره‌ها یا حباب‌های بخار تشکیل شوند. این حبابها با حرکت به ناحیه‌ای که فشار بالاتری دارد به‌سرعت فرو می‌ریزند و میتوانند به سطوح داخلی پمپ آسیب بزنند.
گرفتگی مسیر مکش، قطر نامناسب لوله یا شیلنگ ورودی، ویسکوزیته زیاد روغن مخصوصاً هنگام استارت سرد، دور بیش از حد پمپ، گرفتگی Breather مخزن و شرایط نامناسب نصب از مهم‌ترین عواملی هستند که میتوانند شرایط کاویتاسیون را ایجاد کنند.
صدای غیرعادی، لرزش و افت عملکرد پمپ از نشانه‌های مهم هستند، اما شنیدن صدا بهتنهایی برای تشخیص کاویتاسیون کافی نیست. ورود هوای آزاد به روغن یا Aeration میتواند علائمی بسیار شبیه کاویتاسیون ایجاد کند. به همین دلیل در عیب‌یابی یک پمپ هیدرولیک باید شرایط مسیر مکش، وضعیت روغن و فشار ورودی پمپ به‌صورت مرحله‌به‌مرحله بررسی شوند.
فهرست مطالب
- کاویتاسیون پمپ هیدرولیک چیست؟
- علائم کاویتاسیون پمپ هیدرولیک
- علت کاویتاسیون پمپ هیدرولیک چیست؟
- تفاوت کاویتاسیون با هواگرفتگی یا Aeration
- چگونه کاویتاسیون پمپ هیدرولیک را تشخیص دهیم؟
- مرحله ۱: سطح و وضعیت روغن را بررسی کنید
- مرحله ۲: Breather مخزن را بررسی کنید
- مرحله ۳: فیلتر و صافی مکش را بررسی کنید
- مرحله ۴: لوله و شیلنگ مکش را بررسی کنید
- مرحله ۵: نشتی هوا را بررسی کنید
- مرحله ۶: فشار یا وکیوم ورودی پمپ را اندازه‌گیری کنید
- مرحله ۷: رفتار پمپ را با تغییر دور بررسی کنید
- مرحله ۸: دما و ویسکوزیته روغن را بررسی کنید
- جدول تشخیص سریع کاویتاسیون
- چگونه کاویتاسیون پمپ هیدرولیک را برطرف کنیم؟
- آیا ادامه کار با پمپ دچار کاویتاسیون خطرناک است؟
- اثر کاویتاسیون روی انواع پمپ هیدرولیک
- چک‌لیست سریع عیب‌یابی کاویتاسیون پمپ
- کاویتاسیون پمپ هیدرولیک چیست؟
- صدای کاویتاسیون پمپ هیدرولیک چگونه است؟
- تفاوت کاویتاسیون و هوا گرفتن پمپ چیست؟
- چگونه بفهمیم پمپ هیدرولیک کاویتاسیون دارد؟
- آیا گرفتگی فیلتر مکش باعث کاویتاسیون میشود؟
- آیا روغن غلیظ باعث کاویتاسیون میشود؟
- چرا پمپ هنگام استارت سرد صدا میدهد؟
- آیا دور زیاد پمپ باعث کاویتاسیون میشود؟
- چگونه کاویتاسیون پمپ هیدرولیک را برطرف کنیم؟
- آیا ادامه کار با پمپ دچار کاویتاسیون باعث خرابی پمپ میشود؟
کاویتاسیون پمپ هیدرولیک چیست؟
برای اینکه پمپ بتواند روغن را از مخزن دریافت کند، باید در ورودی آن شرایط مناسبی برای پر شدن فضای داخلی پمپ وجود داشته باشد. اگر افت فشار مسیر مکش بیش از حد شود، فشار موضعی سیال ممکن است تا محدوده‌ای کاهش پیدا کند که بخشی از روغن وارد فاز بخار شود و حفرههای بسیار کوچک بخار تشکیل شوند.
این حفره‌ها همراه جریان روغن به بخش‌هایی از پمپ می‌رسند که فشار بالاتری دارند. در این نقطه حبابها دیگر پایدار نیستند و به‌سرعت فرو می‌ریزند. فروپاشی مکرر این حبابها میتواند ضربه‌های موضعی بسیار کوچکی روی سطوح فلزی ایجاد کند.
تکرار این فرایند در طول زمان ممکن است باعث ایجاد پیتینگ، فرسایش سطحی و آسیب قطعات داخلی پمپ شود.

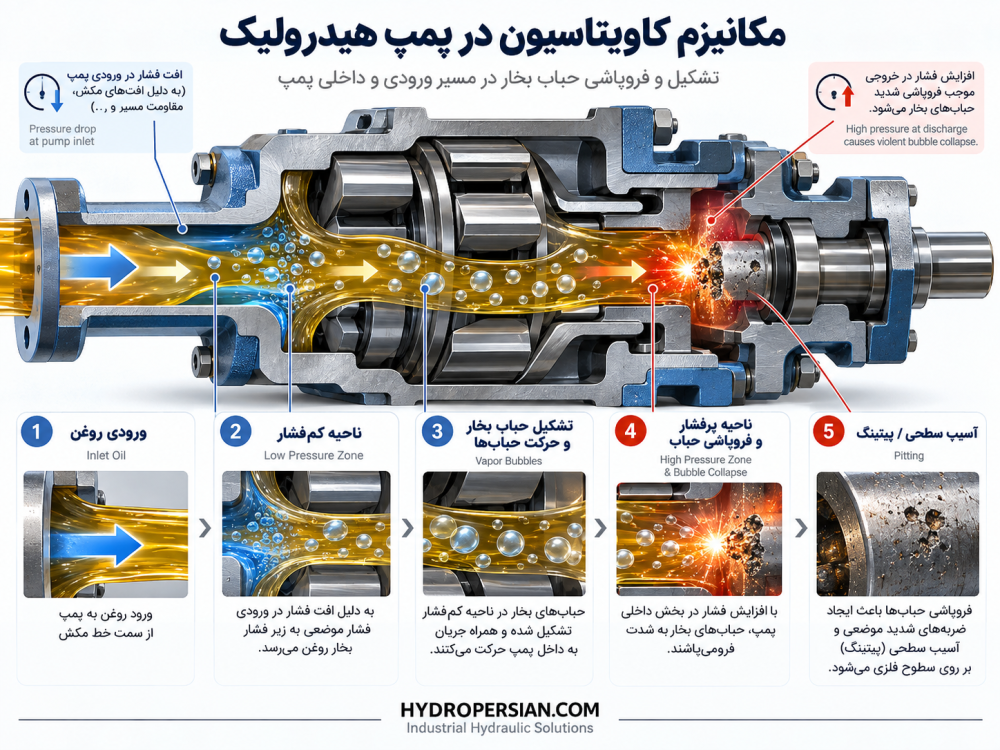

حباب‌های کاویتاسیون چگونه تشکیل میشوند؟
در یک سیستم سالم، روغن باید با افت فشار قابل قبول از مخزن به ورودی پمپ برسد. هر عاملی که مقاومت مسیر مکش را افزایش دهد، فشار در ورودی پمپ را کاهش میدهد.
برای مثال:
قطر کم لوله، طول زیاد مسیر، زانویی‌های متعدد، گرفتگی صافی، روغن بسیار غلیظ یا دور زیاد پمپ میتوانند باعث افزایش افت فشار شوند.
به‌صورت ساده می‌توان زنجیره اتفاقات را این‌گونه در نظر گرفت:
افزایش مقاومت مسیر مکش ← کاهش فشار ورودی پمپ ← تشکیل حفرههای بخار ← انتقال حبابها به ناحیه پرفشار ← فروپاشی حباب ← آسیب سطحی
نکته مهم این است که شرایط مجاز ورودی در تمام پمپ‌ها یکسان نیست. فشار ورودی، دور مجاز و محدوده ویسکوزیته باید برای هر مدل از اطلاعات فنی سازنده همان پمپ بررسی شود.
علائم کاویتاسیون پمپ هیدرولیک
کاویتاسیون معمولاً با یک علامت منفرد تشخیص داده نمی‌شود. بهترین روش این است که چند نشانه در کنار یکدیگر بررسی شوند.
صدای غیرعادی پمپ
یکی از شناخته‌شده‌ترین نشانه‌های کاویتاسیون تغییر صدای طبیعی پمپ است. این صدا ممکن است به شکل تقتقهای ریز، صدای شبیه عبور شن یا افزایش محسوس نویز پمپ شنیده شود.
با این حال هر صدای غیرعادی به معنی کاویتاسیون نیست. ورود هوا، خرابی کوپلینگ، مشکلات مکانیکی، خرابی بلبرینگ یا بعضی ایرادات داخلی پمپ نیز میتوانند باعث ایجاد صدا شوند.
اگر مشکل اصلی شما صدای پمپ است، بررسی جداگانه علت زوزه کشیدن پمپ هیدرولیک میتواند در تشخیص سایر عوامل احتمالی نیز کمک‌کننده باشد.
لرزش و نوسان عملکرد
تشکیل و فروپاشی مداوم حبابها میتواند باعث ایجاد ناپایداری در جریان و افزایش لرزش پمپ یا مجموعه پمپ و الکتروموتور شود.
در برخی سیستم‌ها اپراتور ممکن است تغییر در صدای یونیت، لرزش خطوط یا رفتار ناپایدار عملگرها را هم‌زمان مشاهده کند.
البته لرزش باید همراه با وضعیت کوپلینگ، هم‌راستایی الکتروموتور و پمپ و وضعیت نصب مکانیکی نیز بررسی شود.
افت دبی و عملکرد سیستم
اگر ورودی پمپ نتواند حجم موردنیاز روغن را تأمین کند، فضای داخلی پمپ در هر سیکل به شکل کامل پر نمی‌شود. در چنین شرایطی دبی واقعی پمپ میتواند کاهش پیدا کند.
افت سرعت سیلندر یا هیدروموتور، افزایش زمان سیکل دستگاه یا کاهش محسوس عملکرد سیستم ممکن است از پیامدهای این وضعیت باشند.
از طرف دیگر افت عملکرد میتواند دلایل بسیار دیگری مانند نشتی داخلی، خرابی پمپ یا مشکلات شیرآلات داشته باشد. بنابراین در صورت مشاهده کاهش عملکرد، بررسی علت افت فشار پمپ هیدرولیک نیز میتواند به تفکیک علت‌ها کمک کند.

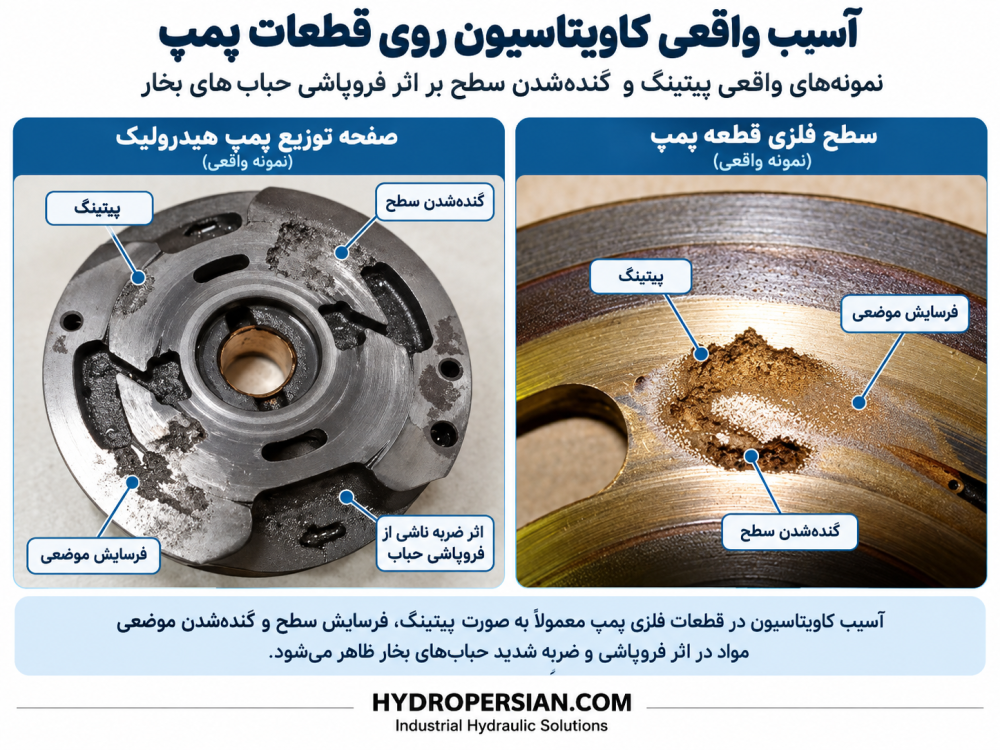

پیتینگ و آسیب قطعات داخلی
یکی از نشانه‌های مهم در پمپ بازشده، ایجاد حفرههای ریز و فرسایش روی بعضی سطوح داخلی است.
بسته به نوع پمپ، اثر کاویتاسیون ممکن است روی قسمت‌های مختلفی دیده شود. مشاهده چنین آسیب‌هایی مخصوصاً در ناحیه مرتبط با ورودی پمپ میتواند یکی از سرنخ‌های مهم در تحلیل علت خرابی باشد.
با این حال صرف مشاهده یک سطح خورده‌شده برای تشخیص قطعی کافی نیست. آلودگی روغن، سایش مکانیکی یا خرابی‌های دیگر نیز میتوانند ظاهری مشابه ایجاد کنند.
علت کاویتاسیون پمپ هیدرولیک چیست؟
تقریباً تمام علتهای اصلی کاویتاسیون به یک مسئله مشترک برمی‌گردند: روغن نمی‌تواند با شرایط مناسب به ورودی پمپ برسد.
گرفتگی فیلتر یا صافی مکش
اگر در خط ورودی پمپ صافی یا فیلتر وجود داشته باشد، گرفتگی آن میتواند افت فشار قابل‌توجهی ایجاد کند.
این مشکل معمولاً زمانی شدیدتر میشود که:
- المنت یا صافی آلوده شده باشد.
- سطح عبور جریان کافی نباشد.
- تجهیز برای دبی سیستم کوچک انتخاب شده باشد.
- روغن هنگام استارت بسیار غلیظ باشد.
در چنین شرایطی فقط تمیز بودن ظاهری فیلتر ملاک خوبی نیست. ظرفیت جریان و افت فشار واقعی آن نیز باید با شرایط سیستم متناسب باشد.

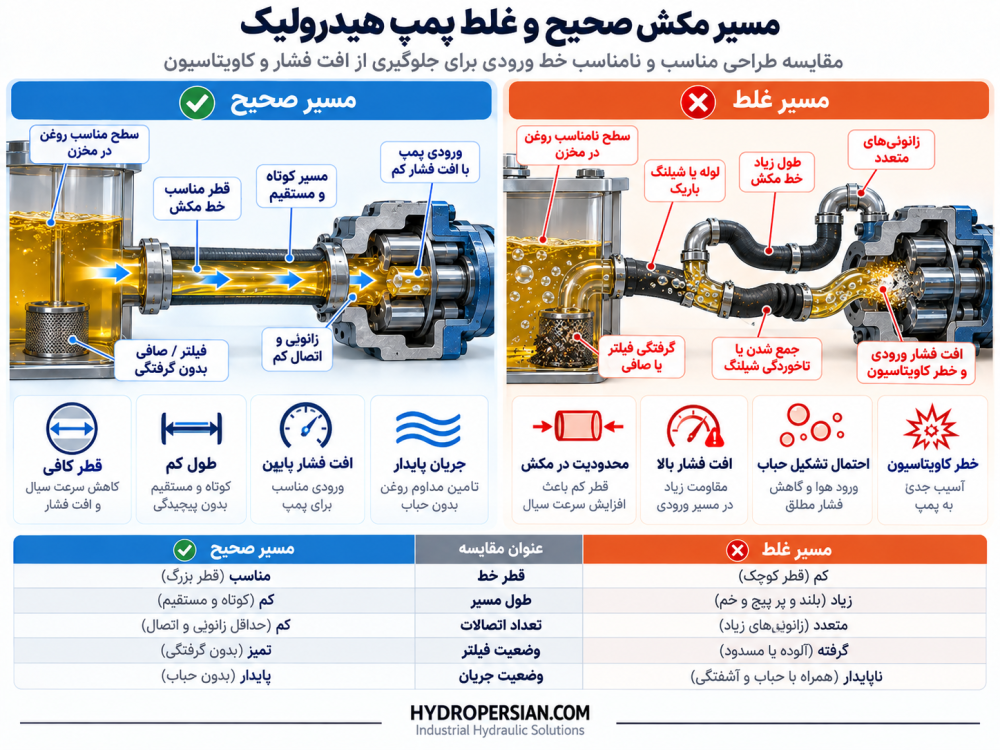

قطر کم یا طول زیاد خط مکش
یکی از خطاهای رایج در طراحی یونیت‌های هیدرولیک استفاده از شیلنگ یا لوله مکش با قطر ناکافی است.
با کاهش قطر، سرعت روغن افزایش پیدا میکند و افت فشار مسیر بیشتر میشود. اگر این موضوع با طول زیاد مسیر، زانویی‌های متعدد، اتصالات تنگ یا شیرآلات نامناسب ترکیب شود، وضعیت ورودی پمپ میتواند به‌طور قابل‌توجهی بدتر شود.
در خط مکش پمپ معمولاً مسیر کوتاه‌تر، مستقیم‌تر و با محدودیت کمتر مطلوب‌تر است.
پایین بودن سطح روغن مخزن
کاهش سطح روغن میتواند هد در دسترس ورودی پمپ را کاهش دهد. اگر سطح روغن بیش از حد پایین بیاید، احتمال ایجاد گرداب و مکیده شدن هوای آزاد نیز افزایش پیدا میکند.
این نکته اهمیت زیادی دارد، زیرا مکش هوا در اصل بیشتر به Aeration مربوط است، اما ممکن است صدایی مشابه کاویتاسیون ایجاد کند.
به همین دلیل در هنگام عیب‌یابی باید هم سطح روغن و هم محل قرارگیری لوله مکش نسبت به سطح سیال بررسی شود.
روغن بسیار غلیظ و استارت سرد
ویسکوزیته روغن با دما تغییر میکند. در زمان استارت سرد، روغن ممکن است بسیار غلیظ‌تر از شرایط عادی کار باشد.
روغن غلیظ برای عبور از لوله‌ها، صافی و اتصالات مقاومت بیشتری ایجاد میکند و در نتیجه افت فشار مسیر ورودی پمپ افزایش پیدا میکند.
یکی از سرنخ‌های بسیار مهم این است که:
اگر پمپ هنگام استارت سرد صدای غیرعادی دارد اما پس از گرم شدن روغن صدا کاهش پیدا میکند، شرایط ویسکوزیته و مسیر مکش باید با دقت بررسی شوند.
البته انتخاب روغن نباید صرفاً با هدف کاهش کاویتاسیون انجام شود. ویسکوزیته باید با توصیه سازنده پمپ و شرایط دمایی سیستم سازگار باشد.
دور بیش از حد پمپ
با افزایش دور، پمپ در واحد زمان به حجم بیشتری از روغن نیاز دارد.
اگر مسیر مکش برای این مقدار جریان طراحی نشده باشد، افت فشار افزایش پیدا میکند و شرایط ورودی پمپ نامناسب‌تر میشود.
به همین دلیل افزایش RPM بدون بررسی محدودیت دور سازنده و توانایی خط مکش میتواند ریسک ایجاد مشکلات ورودی را افزایش دهد.
گرفتگی Breather مخزن
هنگامی که روغن از مخزن خارج و دوباره به آن بازمی‌گردد، فضای بالای روغن باید بتواند با محیط تبادل هوا داشته باشد.
اگر Breather یا مسیر تنفس مخزن مسدود شود، فشار داخل مخزن میتواند تغییر کند و شرایط مکش پمپ تحت تأثیر قرار گیرد.
این قطعه کوچک معمولاً در عیب‌یابی فراموش میشود، درحالی‌که بررسی آن ساده و کم‌هزینه است.
نصب نامناسب پمپ نسبت به مخزن
ارتفاع و موقعیت پمپ نسبت به سطح روغن مخزن میتواند بر شرایط ورودی اثر داشته باشد.
قرار گرفتن پمپ در موقعیتی که مکش روغن دشوار شود، همراه با مسیر طولانی یا محدودیت‌های دیگر، شرایط را برای کاویتاسیون مساعدتر میکند.
در طراحی یونیت باید توصیه سازنده پمپ درباره شرایط ورودی و نصب رعایت شود.
خرابی یا جمع شدن شیلنگ مکش
گاهی تمام اتصالات و فیلترها سالم به نظر می‌رسند، اما خود شیلنگ مکش مشکل دارد.
یک شیلنگ نامناسب ممکن است تحت خلأ نسبی داخل مسیر جمع شود و سطح عبور روغن را محدود کند. جدا شدن لایه داخلی شیلنگ، تاخوردگی یا تغییر شکل آن نیز میتواند همین اثر را ایجاد کند.
به همین دلیل بررسی مسیر مکش باید فقط به اتصالات خارجی محدود نشود.

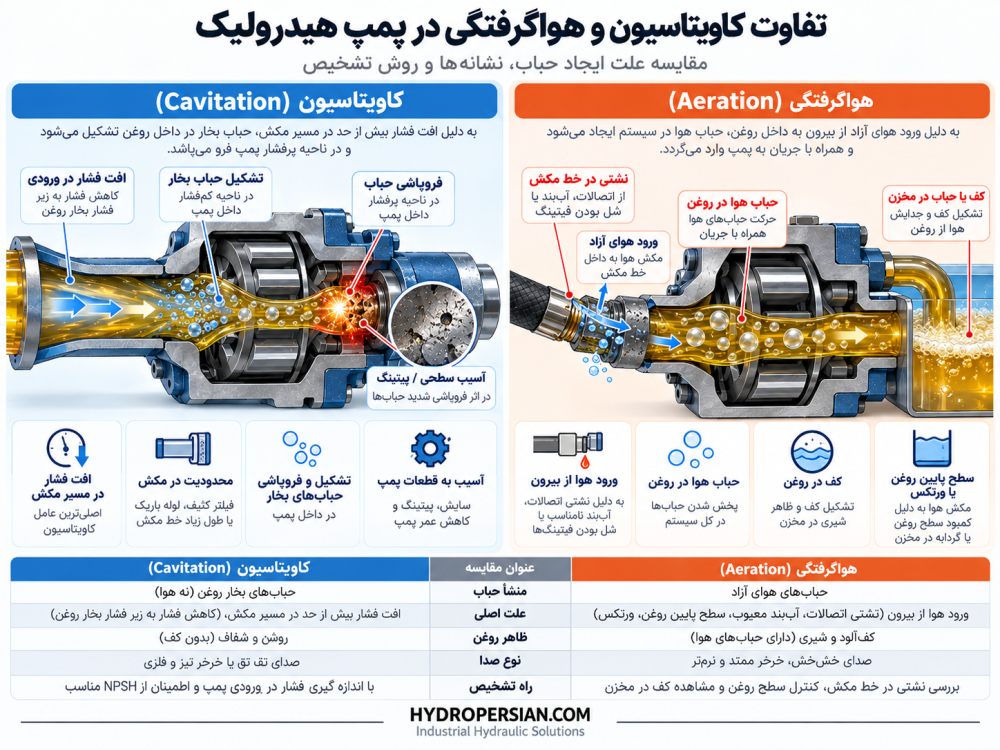

تفاوت کاویتاسیون با هواگرفتگی یا Aeration
یکی از مهم‌ترین خطاها در عیب‌یابی پمپ هیدرولیک یکی دانستن کاویتاسیون و ورود هوا است.
هر دو میتوانند صدای غیرعادی، لرزش و افت عملکرد ایجاد کنند، اما منشأ آنها متفاوت است.
| مورد مقایسه | کاویتاسیون Cavitation | هواگرفتگی Aeration |
|---|---|---|
| منشأ حباب | تبدیل موضعی بخشی از سیال به بخار به دلیل افت فشار | ورود هوای آزاد به روغن |
| عامل اصلی | نامناسب بودن شرایط فشار در ورودی یا داخل پمپ | نشتی، سطح روغن نامناسب یا مکش هوا |
| ارتباط با خط مکش | محدودیت مسیر میتواند عامل اصلی باشد | نشتی اتصالات و آب‌بندی‌ها اهمیت زیادی دارد |
| وضعیت روغن مخزن | ممکن است ظاهر روغن تغییر زیادی نکند | روغن ممکن است کف‌آلود یا حاوی حباب‌های فراوان شود |
| روش تشخیص | بررسی شرایط مکش و فشار ورودی | بررسی نقاط ورود هوا و وضعیت روغن |
| راهکار | کاهش افت فشار و اصلاح شرایط ورودی | پیدا کردن و رفع مسیر ورود هوا |
منشأ حباب در Cavitation
در کاویتاسیون، لازم نیست هوای بیرون وارد سیستم شود.
حباب در نتیجه کاهش فشار موضعی خود سیال ایجاد میشود. زمانی که این حفرههای بخار به ناحیه فشار بالاتر می‌رسند، فرو می‌ریزند.
منشأ هوا در Aeration
در Aeration، هوا از بیرون وارد روغن میشود.
این اتفاق میتواند در اثر موارد زیر رخ دهد:
- شل بودن اتصالات خط مکش
- خرابی اورینگ یا آب‌بندی
- ترک یا سوراخ شیلنگ
- پایین بودن بیش از حد سطح روغن
- ایجاد گرداب در اطراف لوله مکش
- نشتی در قسمت‌هایی از خط ورودی که تحت فشار منفی نسبی هستند
نکته مهم این است که در خط مکش ممکن است روغن به بیرون نشت نکند، اما هوا به داخل سیستم کشیده شود. بنابراین خشک بودن سطح خارجی اتصال، نشتی هوا را رد نمی‌کند.
چگونه در عمل این دو را از هم تشخیص دهیم؟
برای تفکیک این دو مشکل بهتر است به‌جای حدس زدن از روی صدا، مسیر عیب‌یابی مشخصی دنبال شود.
اگر روغن داخل مخزن پر از حباب یا کف شده است، احتمال ورود هوا باید جدی‌تر بررسی شود.
اگر روغن ظاهراً طبیعی است اما فشار ورودی پمپ در شرایط بار یا دور بالا از محدوده توصیه‌شده سازنده خارج میشود، محدودیت مسیر مکش اهمیت بیشتری پیدا میکند.
در بسیاری از سیستم‌های واقعی حتی ممکن است بیش از یک ایراد به‌طور هم‌زمان وجود داشته باشد.

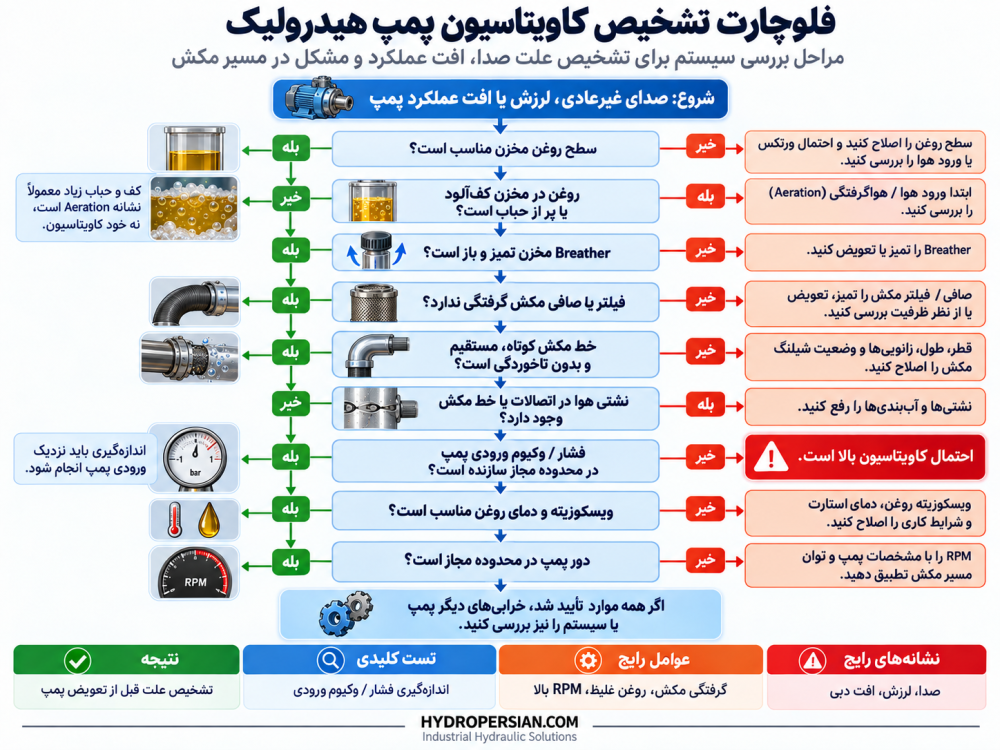

چگونه کاویتاسیون پمپ هیدرولیک را تشخیص دهیم؟
تشخیص بهتر است از ساده‌ترین موارد شروع شود و مرحله‌به‌مرحله به سمت اندازه‌گیری‌های دقیق‌تر پیش برود.
مرحله ۱: سطح و وضعیت روغن را بررسی کنید
ابتدا سطح روغن مخزن را بررسی کنید.
هم‌زمان به وضعیت خود روغن نیز توجه کنید:
- آیا روغن شفاف و یکنواخت است؟
- آیا حباب‌های فراوان دارد؟
- آیا حالت کف‌آلود یا شیری پیدا کرده است؟
- آیا هنگام کار دستگاه گرداب در اطراف خط مکش تشکیل میشود؟
وجود حباب زیاد میتواند نشانه ورود هوا باشد و مسیر تشخیص را تغییر دهد.
مرحله ۲: Breather مخزن را بررسی کنید
Breather را از نظر گرفتگی، آلودگی یا انسداد مسیر هوا کنترل کنید.
در بعضی موارد همین بررسی ساده میتواند علت مشکل را مشخص کند.
مرحله ۳: فیلتر و صافی مکش را بررسی کنید
اگر صافی یا فیلتر در مسیر مکش وجود دارد، وضعیت آن را کنترل کنید.
فقط تمیزکاری کافی نیست. باید بررسی شود تجهیز موردنظر برای دبی سیستم ظرفیت کافی دارد یا خیر.
اگر فیلتر دارای نشانگر گرفتگی یا امکان اندازه‌گیری افت فشار است، اطلاعات آن میتواند برای عیب‌یابی بسیار مفید باشد.
مرحله ۴: لوله و شیلنگ مکش را بررسی کنید
کل مسیر بین مخزن و پمپ را بررسی کنید:
- قطر داخلی
- طول
- تعداد زانویی‌ها
- شیرها
- تبدیل‌ها
- اتصالات
- تاخوردگی شیلنگ
- جمع شدن شیلنگ
- انسداد داخلی
هر محدودیت در این مسیر میتواند فشار ورودی پمپ را کاهش دهد.
مرحله ۵: نشتی هوا را بررسی کنید
تمام اتصالات خط مکش، فلنج‌ها، اورینگ‌ها و شیلنگ‌ها را بررسی کنید.
به این نکته توجه کنید که نشتی در سمت مکش ممکن است بدون خروج روغن رخ دهد و فقط باعث ورود هوا شود.
بنابراین نداشتن روغن‌ریزی در ظاهر اتصال به معنی سالم بودن کامل آن نیست.
مرحله ۶: فشار یا وکیوم ورودی پمپ را اندازه‌گیری کنید
این مرحله یکی از مطمئن‌ترین روش‌ها برای بررسی واقعی شرایط ورودی پمپ است.
گیج یا سنسور باید در نقطه‌ای مناسب نزدیک ورودی پمپ نصب شود تا فشار ورودی در شرایط واقعی دستگاه اندازه‌گیری شود.
اندازه‌گیری بهتر است در حالت‌های مختلف انجام شود:
- استارت سرد
- پس از گرم شدن روغن
- دور پایین
- دور کاری
- شرایط بیشترین دبی
سپس عدد اندازه‌گیری‌شده باید با محدوده مجاز اعلام‌شده در دیتاشیت همان پمپ مقایسه شود.
استفاده از یک عدد عمومی برای تمام پمپ‌های هیدرولیک صحیح نیست.
برای مثال در پمپ‌های پیستونی مانند پمپ A10VSO شرایط خط مکش، ویسکوزیته و محدوده کاری باید براساس اطلاعات فنی همان سری بررسی شوند.
مرحله ۷: رفتار پمپ را با تغییر دور بررسی کنید
در صورتی که شرایط دستگاه اجازه میدهد، رفتار پمپ در دورهای مختلف بررسی شود.
اگر با کاهش دور، صدای غیرعادی یا علائم مشکل به شکل محسوسی کمتر شود، باید توانایی خط مکش برای تأمین دبی موردنیاز در دور بالاتر بررسی شود.
این آزمایش بهتنهایی اثبات قطعی کاویتاسیون نیست، اما میتواند سرنخ بسیار مفیدی باشد.
مرحله ۸: دما و ویسکوزیته روغن را بررسی کنید
دمای روغن در هنگام ایجاد مشکل را ثبت کنید.
اگر مشکل فقط در زمان سرد بودن دستگاه دیده میشود، ویسکوزیته روغن اهمیت بیشتری پیدا میکند.
همچنین روغنی که برای شرایط آب‌وهوایی یا دمای کاری دستگاه بیش از حد غلیظ باشد میتواند افت فشار مسیر ورودی را افزایش دهد.
جدول تشخیص سریع کاویتاسیون
| علت احتمالی | نشانه قابل مشاهده | روش بررسی | اقدام اصلاحی |
|---|---|---|---|
| گرفتگی صافی یا فیلتر | افزایش صدا به‌خصوص در دبی بالا | کنترل فیلتر و افت فشار | تمیزکاری، تعویض یا اصلاح سایز |
| قطر کم خط مکش | تشدید مشکل در دور بالا | بررسی قطر و دبی | اصلاح سایز مسیر |
| مسیر طولانی یا زانویی زیاد | افت فشار ورودی | بررسی نقشه لوله‌کشی | کوتاه و مستقیم کردن مسیر |
| روغن غلیظ | مشکل شدیدتر هنگام استارت سرد | بررسی دما و ویسکوزیته | تطبیق روغن با توصیه سازنده |
| سطح پایین مخزن | صدا، گرداب یا ورود هوا | کنترل سطح روغن | اصلاح سطح و مسیر مکش |
| Breather مسدود | تغییر شرایط مکش | بررسی مسیر تنفس | تمیزکاری یا تعویض |
| نشتی هوا | روغن کف‌آلود یا حباب‌دار | بررسی اتصالات مکش | رفع نشتی و تعویض آب‌بندی |
| دور زیاد | افزایش مشکل با افزایش RPM | مقایسه رفتار در دورهای مختلف | رعایت محدوده مجاز پمپ |
چگونه کاویتاسیون پمپ هیدرولیک را برطرف کنیم؟
رفع مشکل باید براساس علت واقعی انجام شود. تعویض پمپ بدون اصلاح شرایط ورودی معمولاً فقط باعث تکرار خرابی میشود.
افت فشار مسیر مکش را کاهش دهید
مسیر مکش را تا حد ممکن کوتاه، مستقیم و بدون محدودیت غیرضروری طراحی کنید.
قطر داخلی لوله باید برای دبی پمپ مناسب باشد و زانویی‌ها، شیرها و تبدیل‌های غیرضروری تا جای ممکن حذف شوند.
در طراحی جدید یونیت بهتر است شرایط ورودی پمپ از همان ابتدا براساس اطلاعات فنی سازنده بررسی شود.
فیلتر و صافی را اصلاح کنید
اگر صافی یا فیلتر مکش عامل افت فشار است، فقط حذف یا سوراخ کردن آن راهکار مهندسی محسوب نمی‌شود.
ابتدا باید مشخص شود:
- آیا فیلتر گرفتگی دارد؟
- آیا برای دبی سیستم کوچک است؟
- آیا طراحی فعلی اصولاً به این تجهیز در این موقعیت نیاز دارد؟
سپس براساس طراحی سیستم، راهکار مناسب انتخاب شود.
ویسکوزیته مناسب روغن را انتخاب کنید
انتخاب روغن صرفاً براساس یک گرید ثابت برای تمام سیستم‌ها اشتباه است.
برای انتخاب باید به موارد زیر توجه شود:
- توصیه سازنده پمپ
- دمای شروع به کار
- دمای پایدار سیستم
- محدوده ویسکوزیته مجاز
- شرایط محیطی
در دستگاه‌هایی که در محیط سرد کار می‌کنند، شرایط استارت اهمیت ویژه‌ای دارد.
سطح روغن و تنفس مخزن را اصلاح کنید
سطح روغن باید در محدوده طراحی‌شده نگه داشته شود و خط مکش به شکلی قرار بگیرد که احتمال ایجاد گرداب یا ورود هوا کاهش پیدا کند.
Breather نیز باید امکان تبادل هوا را فراهم کند و به دلیل آلودگی یا گرفتگی مسدود نشده باشد.
دور پمپ را کنترل کنید
سرعت پمپ باید در محدوده مجاز اعلام‌شده از سوی سازنده باشد.
همچنین طراحی خط مکش باید توانایی تأمین جریان موردنیاز پمپ در حداکثر دور واقعی دستگاه را داشته باشد.
صرف اینکه پمپ از نظر مکانیکی قادر به چرخیدن با یک دور مشخص است، به معنی مناسب بودن شرایط ورودی در آن دور نیست.
نشتی‌های مسیر مکش را رفع کنید
تمام نقاط احتمالی ورود هوا باید بررسی و آب‌بندی شوند.
اتصالات، شیلنگ‌ها، اورینگ‌ها، فلنج‌ها و نقاط اتصال به مخزن از مهم‌ترین محل‌هایی هستند که باید کنترل شوند.
آیا ادامه کار با پمپ دچار کاویتاسیون خطرناک است؟
بله. ادامه کار طولانی در شرایط کاویتاسیون میتواند عمر پمپ را به‌شدت کاهش دهد.
فروپاشی مداوم حبابها میتواند باعث آسیب سطحی، ایجاد پیتینگ و افزایش سایش شود. ذرات جداشده از سطوح داخلی نیز خود به آلودگی ثانویه روغن تبدیل میشوند و ممکن است به سایر قطعات سیستم آسیب برسانند.
در مراحل اولیه شاید فقط افزایش صدا یا افت جزئی عملکرد مشاهده شود، اما با ادامه شرایط نامناسب، آسیب قطعات داخلی میتواند گسترده‌تر شود.
نکته مهم این است که تعویض یا تعمیر پمپ بدون پیدا کردن علت اصلی معمولاً مشکل را حل نمی‌کند. اگر خط مکش، روغن یا شرایط نصب اصلاح نشوند، پمپ تعمیرشده یا جدید نیز میتواند دوباره آسیب ببیند.
اثر کاویتاسیون روی انواع پمپ هیدرولیک
نوع پمپ مشخص میکند آسیب کاویتاسیون در چه قسمت‌هایی بیشتر قابل مشاهده باشد.
پمپ دنده‌ای
در پمپ دنده‌ای، شرایط نامناسب ورودی میتواند روی پر شدن فضای بین دنده‌ها اثر بگذارد.
در صورت ادامه کاویتاسیون ممکن است آثار فرسایش یا پیتینگ روی بدنه داخلی، سطوح مرتبط با ورودی و قسمت‌هایی از مجموعه دنده مشاهده شود.
در عیب‌یابی پمپ دنده‌ای علاوه بر کاویتاسیون باید سایش بدنه، لقی‌ها و وضعیت دنده‌ها نیز بررسی شوند.
پمپ کارتریجی یا پره‌ای
در پمپ هیدرولیک کارتریجی شرایط ورودی مناسب اهمیت زیادی دارد.
اختلال در پر شدن ناحیه مکش میتواند عملکرد Vane و Cartridge را تحت تأثیر قرار دهد و در شرایط نامناسب، آسیب سطحی در قطعات داخلی ایجاد شود.
هنگام باز کردن این پمپ‌ها وضعیت پره‌ها، رینگ، صفحات جانبی و ناحیه مکش باید بررسی شود.
پمپ پیستونی
در پمپ هیدرولیک پیستونی مسئله پر شدن مناسب سیلندرها در ناحیه ورودی اهمیت بسیار زیادی دارد.
شرایط نامناسب مکش در دور بالا یا هنگام استفاده از روغن بسیار غلیظ میتواند باعث Filling نامناسب شود.
در بررسی پمپ آسیب‌دیده، بسته به طراحی پمپ باید وضعیت Valve Plate، Cylinder Block و سطوح داخلی مرتبط نیز کنترل شود.
چک‌لیست سریع عیب‌یابی کاویتاسیون پمپ
اگر با صدای غیرعادی یا عملکرد مشکوک پمپ مواجه شدید، می‌توانید بررسی را با ترتیب زیر شروع کنید:
- سطح روغن مخزن را کنترل کنید.
- وجود کف یا حباب در روغن را بررسی کنید.
- Breather مخزن را کنترل کنید.
- صافی یا فیلتر مکش را بررسی کنید.
- قطر و طول خط مکش را بررسی کنید.
- زانویی‌ها و اتصالات محدودکننده را پیدا کنید.
- شیلنگ را از نظر تاخوردگی یا جمع شدن بررسی کنید.
- تمام نقاط احتمالی ورود هوا را کنترل کنید.
- دمای روغن هنگام بروز مشکل را ثبت کنید.
- ویسکوزیته روغن را با اطلاعات سازنده مقایسه کنید.
- دور واقعی پمپ را اندازه‌گیری کنید.
- فشار یا وکیوم ورودی را نزدیک پمپ اندازه بگیرید.
- عدد اندازه‌گیری‌شده را با دیتاشیت همان مدل پمپ مقایسه کنید.
| مورد بررسی | چه چیزی کنترل شود؟ | وضعیت نامناسب |
|---|---|---|
| سطح روغن | سطح واقعی در زمان کار | پایین‌تر از محدوده طراحی |
| وضعیت روغن | حباب، کف، تغییر ظاهر | وجود هوای آزاد |
| Breather | امکان عبور هوا | گرفتگی |
| فیلتر/صافی | آلودگی و ظرفیت جریان | افت فشار بالا |
| شیلنگ مکش | قطر و سلامت | تاخوردگی یا جمع شدن |
| اتصالات | تعداد و وضعیت آب‌بندی | محدودیت یا ورود هوا |
| مسیر مکش | طول و تعداد زانویی | مسیر طولانی و پیچیده |
| دمای روغن | دمای زمان بروز مشکل | استارت بسیار سرد |
| ویسکوزیته | تطبیق با توصیه سازنده | بیش از حد زیاد |
| RPM | دور واقعی پمپ | خارج از محدوده یا بیش از ظرفیت مکش |
| فشار ورودی | اندازه‌گیری نزدیک پمپ | خارج از محدوده مجاز سازنده |
مهم‌ترین نکته در این فرایند این است که کاویتاسیون یک خرابی مستقل از سیستم نیست؛ معمولاً نتیجه نامناسب بودن شرایط ورودی پمپ است.
به همین دلیل تعمیرکار نباید بررسی را فقط به خود پمپ محدود کند. مخزن، روغن، Breather، خط مکش، فیلتر، اتصالات، دور و دمای کار همگی بخشی از سیستم ورودی پمپ هستند.
سوالات متداول درباره کاویتاسیون پمپ هیدرولیک
کاویتاسیون پمپ هیدرولیک چیست؟
کاویتاسیون تشکیل حفرههای بخار در اثر کاهش بیش از حد فشار موضعی روغن و فروپاشی آنها در نواحی با فشار بالاتر است. این فرایند میتواند باعث صدا، افت عملکرد و آسیب به قطعات داخلی پمپ شود.
صدای کاویتاسیون پمپ هیدرولیک چگونه است؟
معمولاً صدای پمپ نسبت به حالت عادی خشنتر میشود و ممکن است به شکل تقتقهای ریز یا صدایی شبیه عبور شن شنیده شود. با این حال صدا بهتنهایی برای تشخیص قطعی کاویتاسیون کافی نیست.
تفاوت کاویتاسیون و هوا گرفتن پمپ چیست؟
در کاویتاسیون حبابها به دلیل افت فشار موضعی و تشکیل بخار ایجاد میشوند، اما در Aeration هوای آزاد از خارج وارد روغن میشود. هر دو میتوانند علائم مشابهی ایجاد کنند.
چگونه بفهمیم پمپ هیدرولیک کاویتاسیون دارد؟
علاوه بر بررسی صدا و لرزش، باید سطح روغن، Breather، صافی، مسیر مکش، نشتی هوا، دما، ویسکوزیته و دور بررسی شوند. اندازه‌گیری فشار ورودی پمپ و مقایسه آن با محدوده مجاز سازنده یکی از مهم‌ترین مراحل تشخیص است.
آیا گرفتگی فیلتر مکش باعث کاویتاسیون میشود؟
اگر فیلتر یا صافی موجود در مسیر مکش محدودیت زیادی ایجاد کند، میتواند افت فشار ورودی پمپ را افزایش دهد و شرایط ایجاد کاویتاسیون را فراهم کند.
آیا روغن غلیظ باعث کاویتاسیون میشود؟
ویسکوزیته بیش از حد زیاد، مخصوصاً هنگام استارت سرد، مقاومت مسیر مکش را افزایش میدهد و میتواند فشار ورودی پمپ را کاهش دهد. به همین دلیل ویسکوزیته روغن باید با توصیه سازنده و دمای واقعی سیستم متناسب باشد.
چرا پمپ هنگام استارت سرد صدا میدهد؟
یکی از علتهای احتمالی افزایش ویسکوزیته روغن در دمای پایین و افزایش افت فشار مسیر مکش است. با این حال ورود هوا، مشکلات مکانیکی و عوامل دیگر نیز باید بررسی شوند.
آیا دور زیاد پمپ باعث کاویتاسیون میشود؟
افزایش دور باعث افزایش نیاز پمپ به روغن در واحد زمان میشود. اگر مسیر مکش نتواند این جریان را با افت فشار قابل قبول تأمین کند، احتمال ایجاد شرایط نامناسب ورودی افزایش پیدا میکند.
چگونه کاویتاسیون پمپ هیدرولیک را برطرف کنیم؟
ابتدا باید علت اصلی مشخص شود. اصلاح قطر و مسیر مکش، رفع گرفتگی فیلتر یا صافی، انتخاب ویسکوزیته مناسب، کنترل سطح روغن، باز کردن مسیر Breather، رفع نشتی هوا و کنترل دور پمپ از مهم‌ترین اقدامات هستند.
آیا ادامه کار با پمپ دچار کاویتاسیون باعث خرابی پمپ میشود؟
ادامه کاویتاسیون میتواند باعث پیتینگ، فرسایش سطوح داخلی، کاهش عملکرد و افزایش آلودگی ناشی از سایش قطعات شود. بنابراین بهتر است علت مشکل قبل از ادامه کار طولانی دستگاه برطرف شود.
من مهدی سعیدی، فارغ‌التحصیل کارشناسی ارشد مکانیک سیالات گرایش تبدیل انرژی از دانشگاه امام خمینی هستم. از سال ۱۳۹۱ فعالیت خودم را در حوزه هیدرولیک و پنوماتیک شروع کردم و در کنار گذراندن دوره‌های تخصصی، تجربه عملی در کارخانه‌ها و مجموعه‌های صنعتی مختلف به دست آورده‌ام.
تا امروز به حدود ۱۰۰ کارخانه و واحد تولیدی در زمینه انتخاب و خرید تجهیزات، به‌روزرسانی و ساخت خطوط تولید مشاوره داده‌ام و دوره‌های تخصصی هیدرولیک نیز برگزار می‌کنم. در هیدروپرشین تلاش می‌کنم تجربه‌ها و دانش فنی خودم را به زبان ساده و کاربردی با علاقه‌مندان این حوزه به اشتراک بگذارم.
اولین دیدگاه را شما بنویسید
اگر تجربه یا سوالی دارید، کوتاه و شفاف بنویسید تا بقیه هم استفاده کنند.
از اینکه دیدگاهتان را ثبت کردید ممنونیم!
ممکن است بررسی و انتشار دیدگاه کمی زمان ببرد.
