آموزش نصب واحد مراقبت پنوماتیک در هیدروپرشین

“آموزش نصب و نحوه تنظیم واحد مراقبت پنوماتیک”

آموزش نصب و نحوه تنظیم واحد مراقبت پنوماتیک

واحد مراقبت پنوماتیک یکی از اجزای کلیدی در سیستم‌های پنوماتیک است که وظیفه‌ی تصفیه، تنظیم و کنترل فشار هوای فشرده را بر عهده دارد. در این مقاله، به آموزش نصب واحد مراقبت پنوماتیک و نحوه تنظیم آن خواهیم پرداخت. همچنین به لزوم استفاده از این واحد و روغن مخصوص آن نیز اشاره خواهیم کرد.



۱. مقدمه‌ای بر واحد مراقبت پنوماتیک

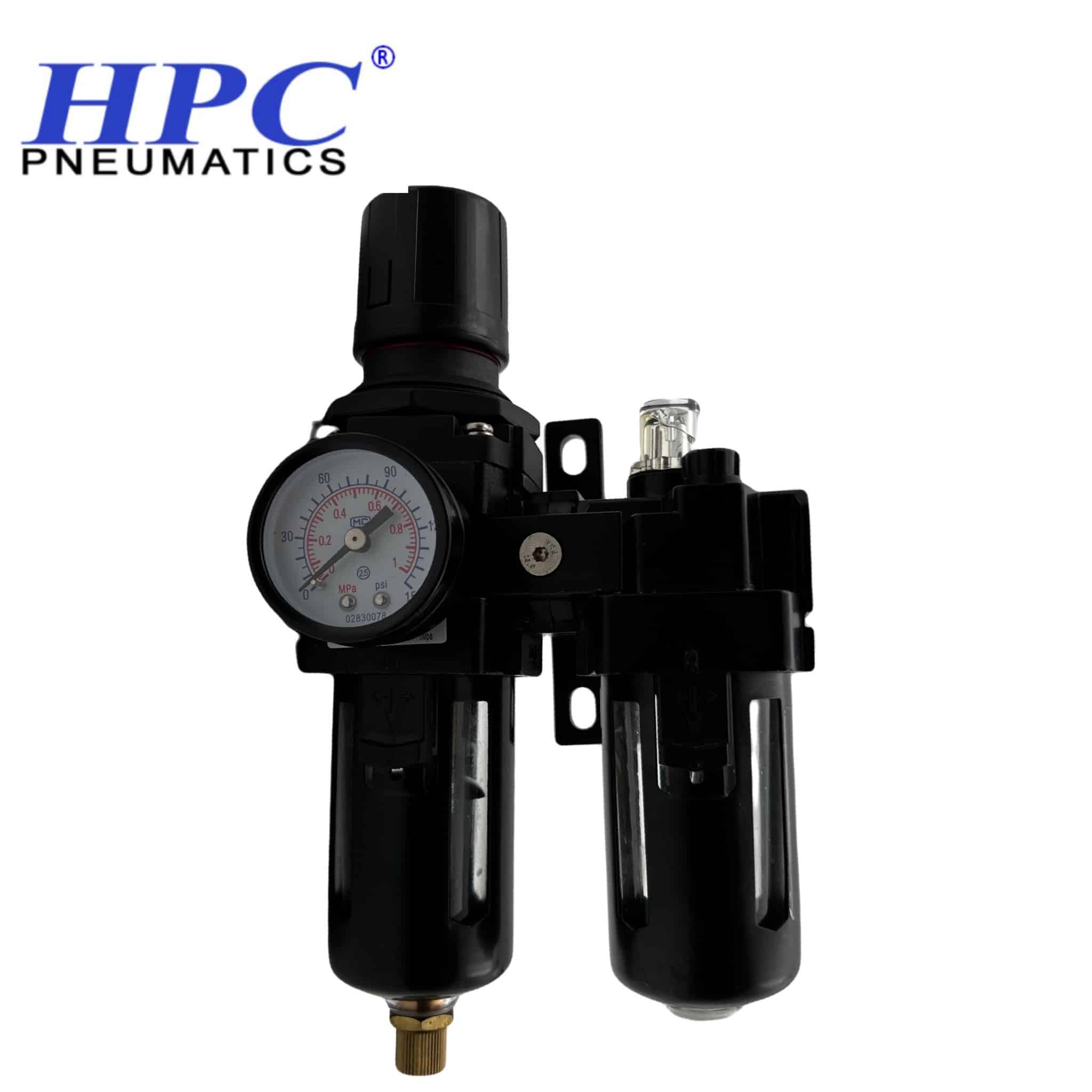

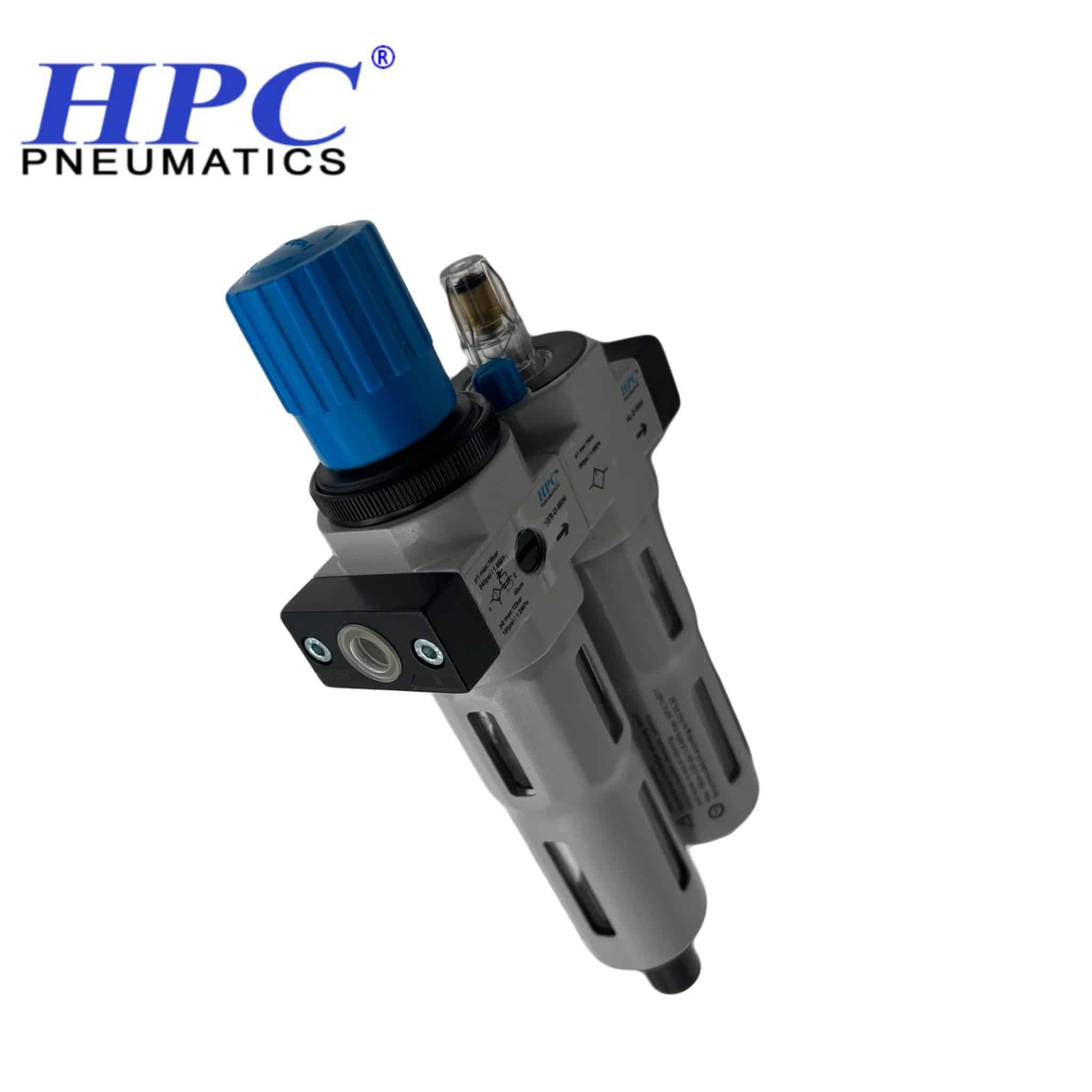

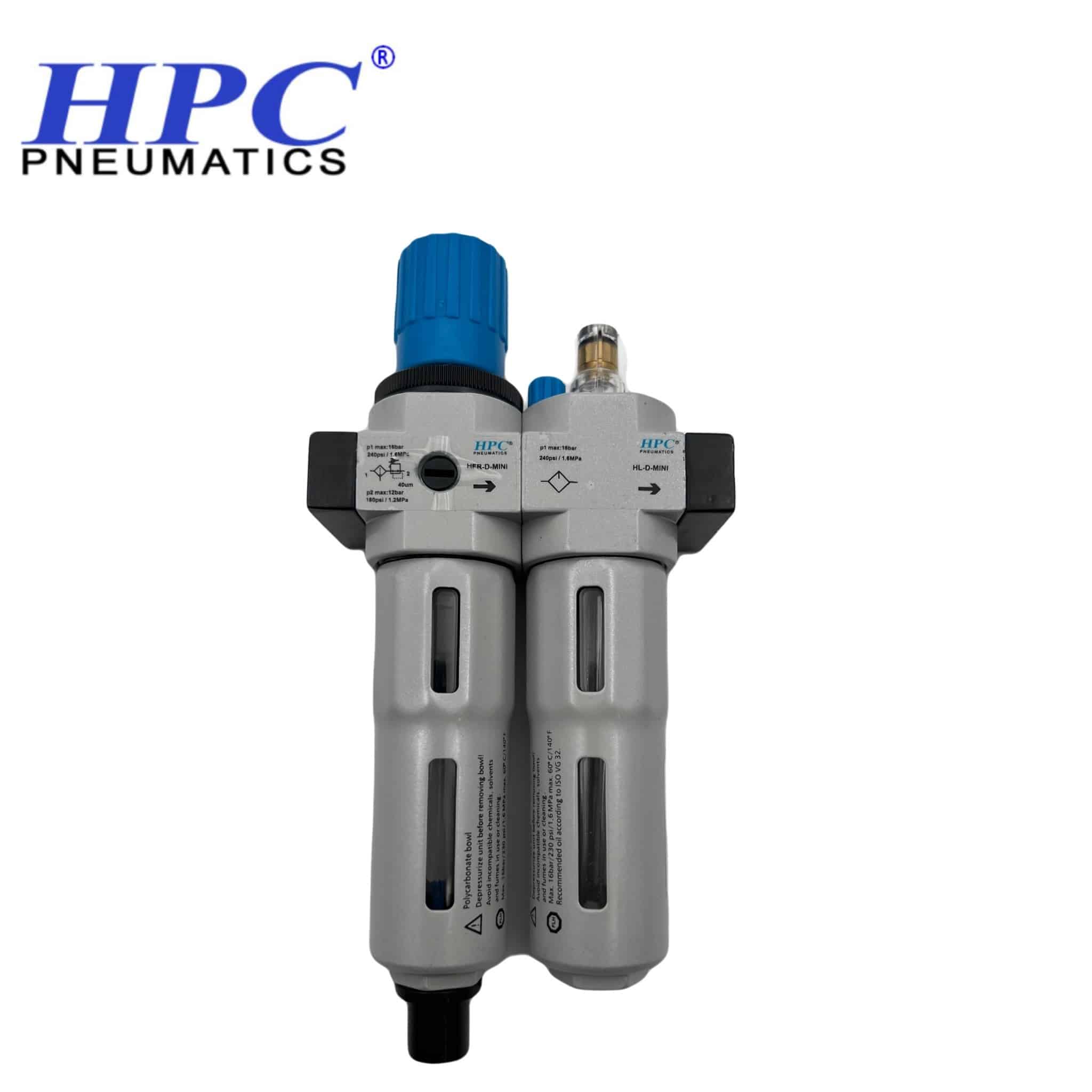

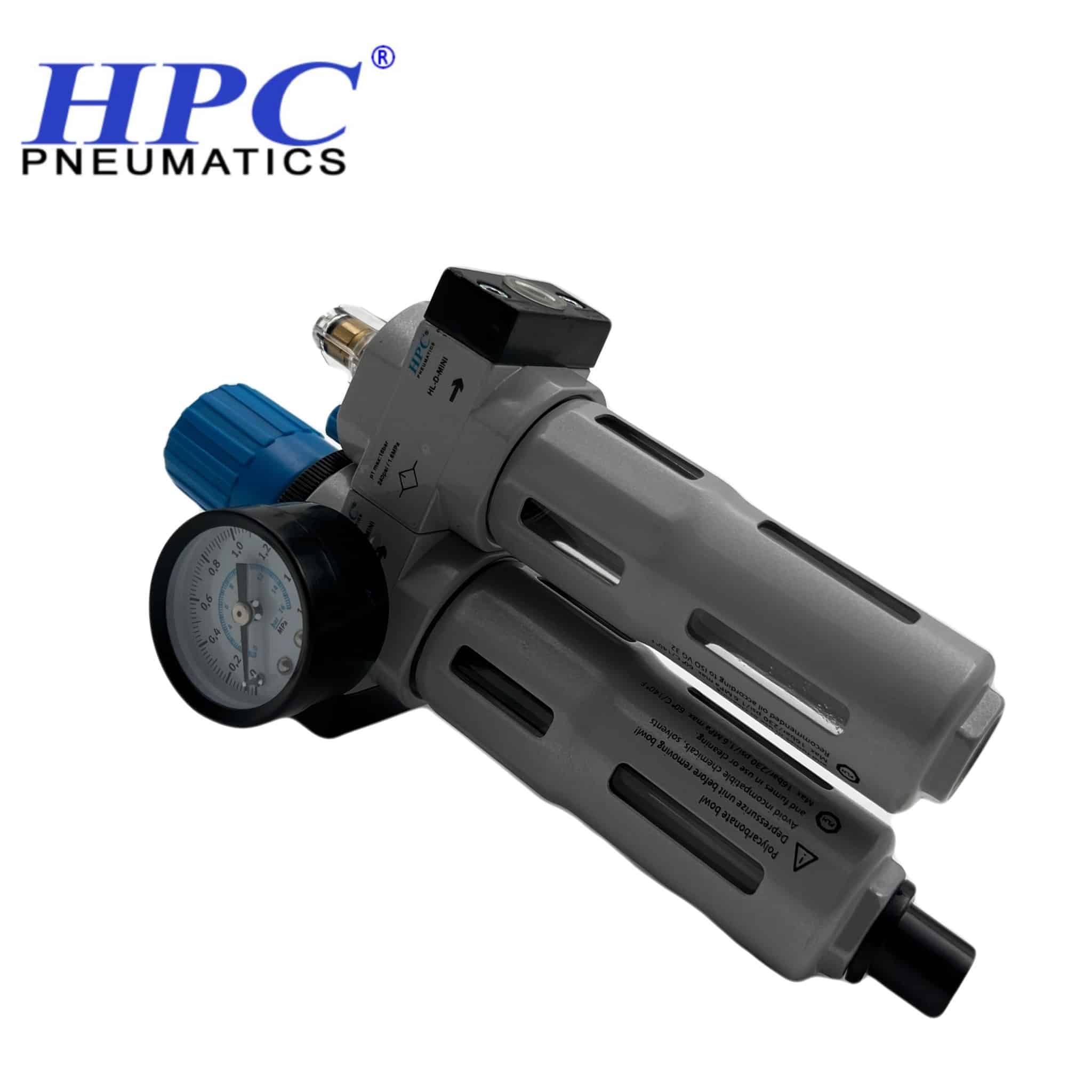

واحد مراقبت پنوماتیک شامل سه بخش اصلی است: فیلتر، رگلاتور و روغن‌زن. این اجزا به ترتیب وظیفه‌ی تصفیه‌ی هوا، تنظیم فشار و روغن‌کاری سیستم‌های پنوماتیک را بر عهده دارند. استفاده از واحد مراقبت پنوماتیک به بهبود عملکرد و افزایش عمر تجهیزات پنوماتیک کمک می‌کند.







۲. لزوم استفاده از واحد مراقبت پنوماتیک

استفاده از واحد مراقبت پنوماتیک در سیستم‌های پنوماتیک بسیار ضروری است. این واحد می‌تواند از ورود ذرات معلق و رطوبت به سیستم جلوگیری کند و به این ترتیب عمر مفید تجهیزات را افزایش دهد. همچنین، تنظیم فشار هوای فشرده به بهینه‌سازی عملکرد سیستم کمک می‌کند.



۳. آموزش نصب واحد مراقبت پنوماتیک

۳.۱. ابزار و تجهیزات مورد نیاز

قبل از شروع نصب، باید ابزار و تجهیزات زیر را آماده کنید:

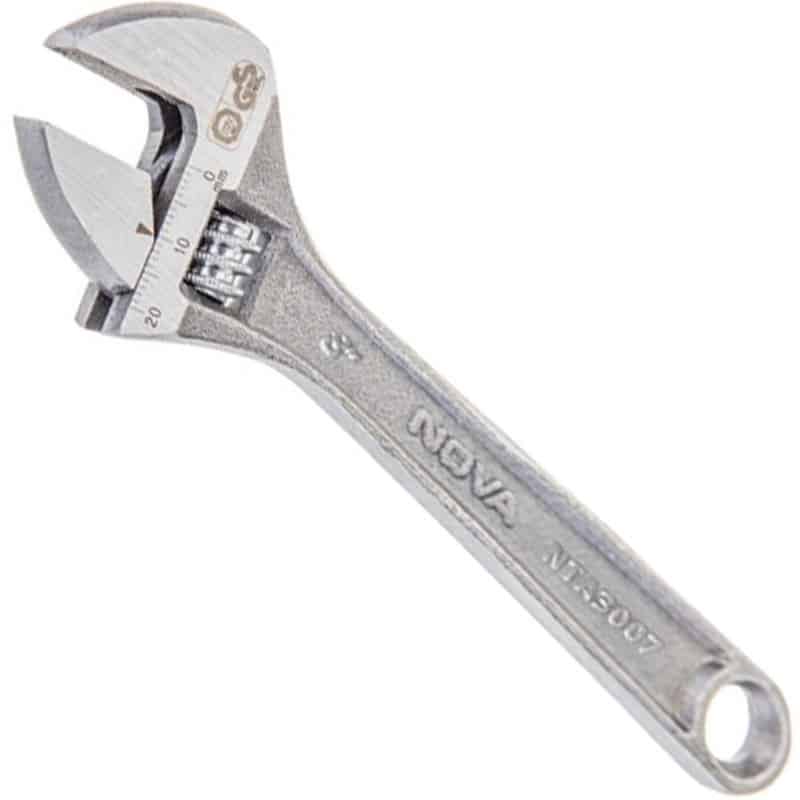

  • آچارهای مناسب

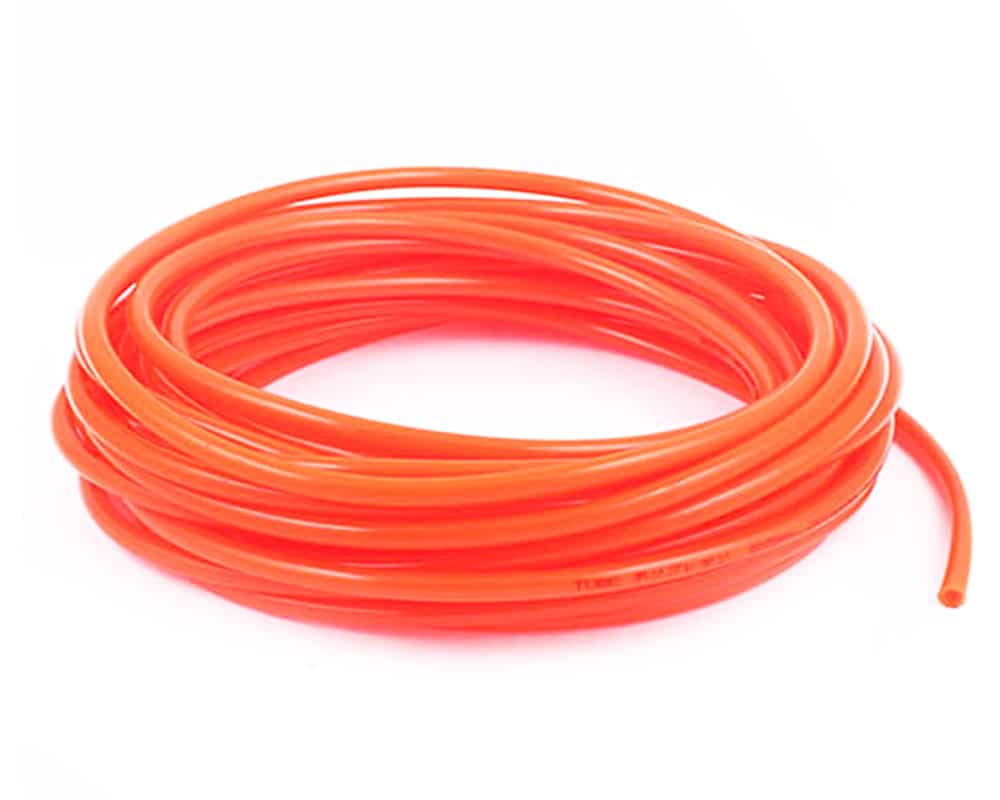

  • شیلنگ پنوماتیک

  • واشرها و اتصالات پنوماتیک با سایز متناسب

  • واحد مراقبت پنوماتیک

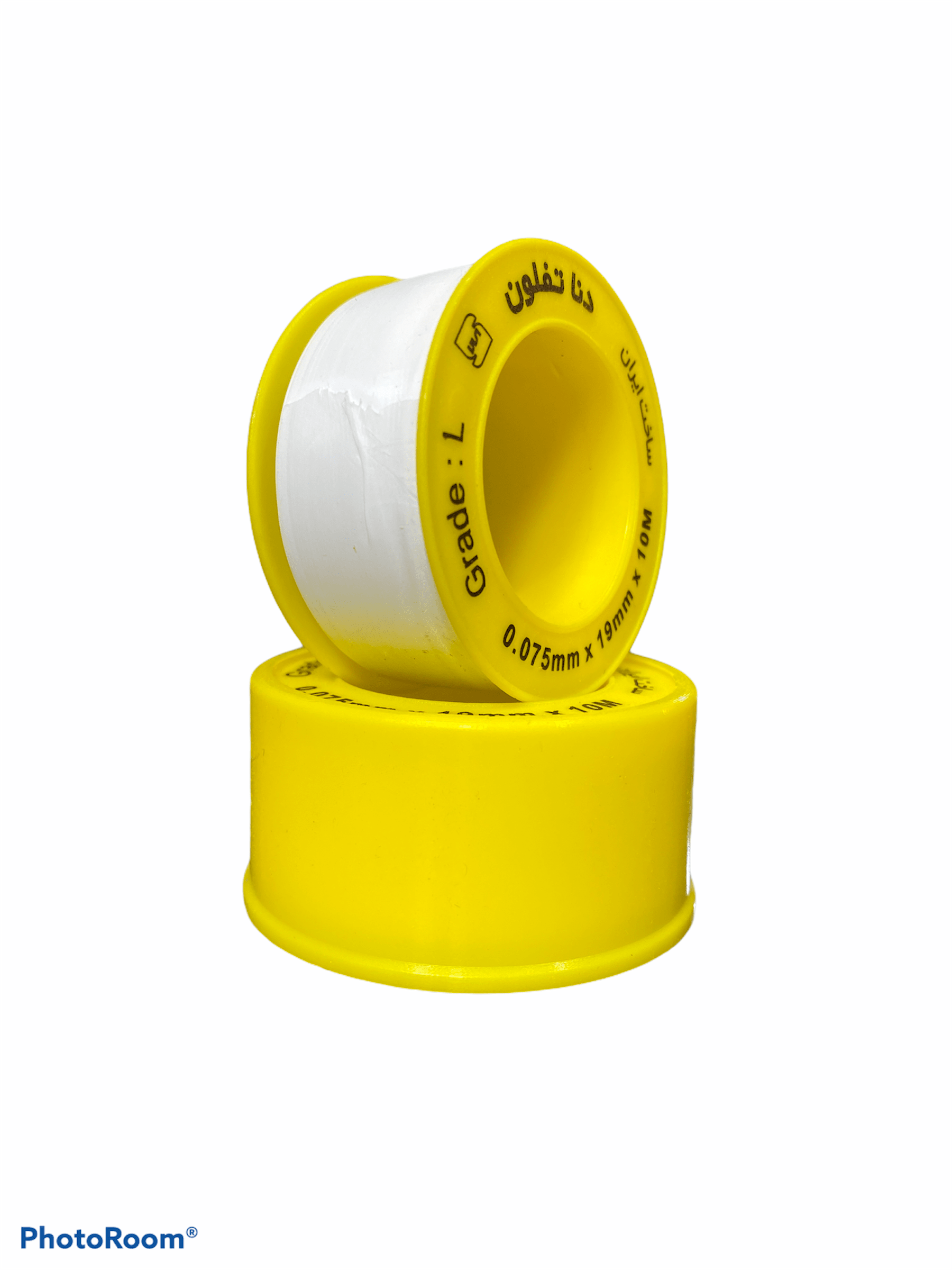

  • نوار تفلون برای اتصالات





۳.۲. مراحل نصب

معمولا تمام واحدهای جدید هر 4 تکه به هم متصل هستند اما اگر به صورت جداگانه تصمیم به نصب داشتید می‌توانید از دستورالعمل زیر بعد از تفلون بندی تمام اتصالت استفاده کنید:



مرحله ۱: انتخاب محل نصب

محل نصب واحد مراقبت پنوماتیک باید به گونه‌ای انتخاب شود که دسترسی به آن آسان باشد و همچنین از عوامل محیطی مانند رطوبت و گرد و غبار دور باشد.

مرحله ۲: نصب فیلتر پنوماتیک

فیلتر باید در ابتدا نصب شود. این بخش وظیفه‌ی تصفیه‌ی هوا را بر عهده دارد. برای نصب فیلتر، آن را به لوله ورودی هوای فشرده متصل کنید و از محکم بودن اتصالات اطمینان حاصل کنید.

مرحله ۳: نصب رگلاتور پنوماتیک

پس از نصب فیلتر، نوبت به نصب رگولاتور می‌رسد. رگولاتور باید به خروجی فیلتر متصل شود. این بخش فشار هوای فشرده را تنظیم می‌کند. با استفاده از آچار، اتصالات را محکم کنید.

مرحله ۴: نصب روغن‌زن

در نهایت، روغن‌زن را به خروجی رگولاتور متصل کنید. این بخش وظیفه‌ی روغن‌کاری سیستم را بر عهده دارد. مطمئن شوید که روغن مخصوص واحد مراقبت پنوماتیک در مخزن روغن‌زن قرار دارد.

۳.۳. بررسی نهایی

پس از نصب تمامی اجزا، سیستم را بررسی کنید. اطمینان حاصل کنید که هیچ نشتی وجود ندارد و تمامی اتصالات محکم هستند. سپس سیستم را روشن کنید و عملکرد آن را مورد بررسی قرار دهید.

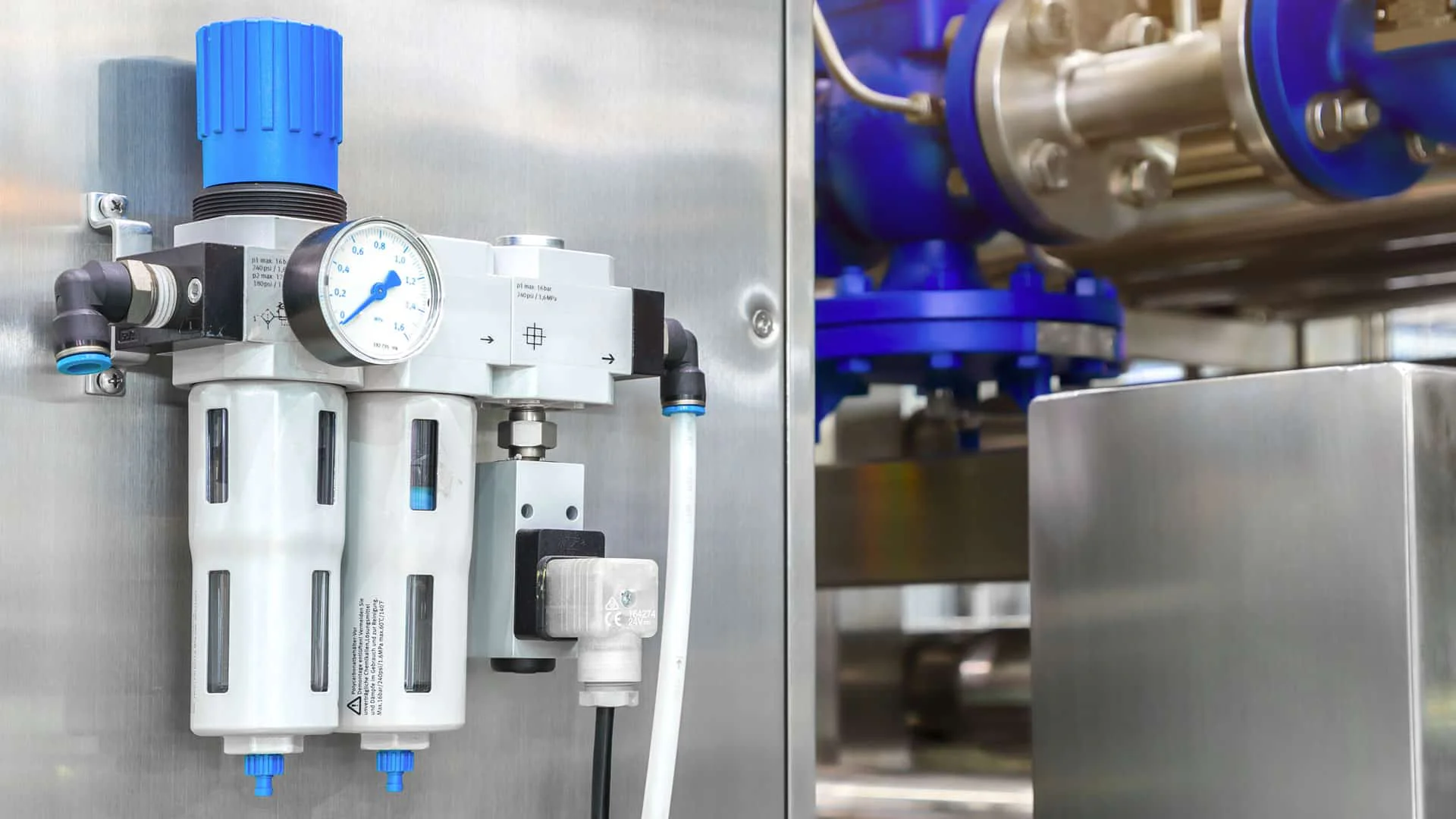

واحد مراقبت پنوماتیک



۴. نحوه تنظیم واحد مراقبت پنوماتیک

۴.۱. تنظیم فشار

برای تنظیم فشار، از رگولاتور استفاده کنید. با چرخاندن دکمه‌ی تنظیم فشار، می‌توانید فشار مورد نظر را تنظیم کنید. معمولاً فشار باید در محدوده‌ی مشخصی قرار گیرد که بسته به نوع سیستم پنوماتیک متفاوت است.

۴.۲. روغن‌کاری

روغن مخصوص واحد مراقبت را در محفظه ی روغن زن بریزید و با پیچ تنظیم پاچش، مقدار انتقال روغن به هوا را تنظیم کنید.

۴.۳. بررسی عملکرد

پس از تنظیم فشار و روغن‌کاری، عملکرد سیستم را بررسی کنید. اطمینان حاصل کنید که تمامی اجزا به درستی کار می‌کنند و هیچ گونه نشتی وجود ندارد.



۵. نکات مهم در استفاده از واحد مراقبت پنوماتیک

  • نگهداری منظم: واحد مراقبت پنوماتیک باید به‌طور منظم بررسی و نگهداری شود تا از عملکرد بهینه آن اطمینان حاصل شود.

  • استفاده از روغن مناسب: از روغن مخصوص واحد مراقبت پنوماتیک استفاده کنید تا از آسیب به تجهیزات جلوگیری شود.

  • تنظیم دقیق فشار: فشار هوای فشرده باید به‌طور دقیق تنظیم شود تا از آسیب به سیستم جلوگیری شود.



۶. نتیجه‌گیری

در این مقاله به آموزش نصب واحد مراقبت پنوماتیک و نحوه تنظیم آن پرداختیم. استفاده از این واحد به بهبود عملکرد سیستم‌های پنوماتیک و افزایش عمر تجهیزات کمک می‌کند. با رعایت نکات ذکر شده، می‌توانید از عملکرد بهینه سیستم‌های پنوماتیک خود اطمینان حاصل کنید.





۷. مشکلات رایج و راه‌حل‌ها

۷.۱. نشتی هوا

یکی از مشکلات رایج در سیستم‌های پنوماتیک، نشتی هوا است. این مشکل می‌تواند به دلیل اتصالات ضعیف یا آسیب‌دیدگی اجزا باشد. برای رفع این مشکل، اتصالات را بررسی کرده و در صورت نیاز آن‌ها را محکم کنید. همچنین، در صورت مشاهده آسیب در هر یک از اجزا، باید آن‌ها را تعویض کنید.

۷.۲. عدم تنظیم صحیح فشار

اگر فشار هوای فشرده به درستی تنظیم نشود، می‌تواند منجر به عملکرد نامناسب سیستم شود. در این صورت، مجدداً تنظیم فشار را بررسی کنید و اطمینان حاصل کنید که دکمه‌ی تنظیم فشار به درستی کار می‌کند. همچنین، ممکن است نیاز به کالیبراسیون رگولاتور باشد.

۷.۳. کمبود روغن

کمبود روغن در روغن‌زن می‌تواند به سایش و آسیب به اجزا منجر شود. به همین دلیل، به‌طور منظم سطح روغن را بررسی کنید و در صورت نیاز روغن جدید اضافه کنید. همچنین، نوع روغن استفاده شده باید با مشخصات تولیدکننده سازگار باشد.



۸. نکات ایمنی در کار با واحد مراقبت پنوماتیک

  • استفاده از تجهیزات ایمنی: هنگام کار با سیستم‌های پنوماتیک، از تجهیزات ایمنی مانند عینک و دستکش استفاده کنید.

  • خاموش کردن سیستم: قبل از انجام هرگونه تعمیر یا تنظیم، حتماً سیستم را خاموش کنید تا از بروز حوادث جلوگیری شود.

  • آموزش کافی: قبل از کار با واحد مراقبت پنوماتیک، آموزش‌های لازم را دریافت کنید تا با نحوه‌ی عملکرد و خطرات احتمالی آشنا شوید.



۹. منابع و مراجع

برای کسب اطلاعات بیشتر در مورد واحد مراقبت پنوماتیک و نحوه‌ی نصب و تنظیم آن، می‌توانید به منابع زیر مراجعه کنید:

  • کتاب‌های تخصصی در زمینه پنوماتیک

  • وب‌سایت‌های معتبر صنعتی

  • دوره‌های آموزشی آنلاین و کارگاه‌های عملی




۱۰. پرسش و پاسخ

۱۰.۱. آیا می‌توان واحد مراقبت پنوماتیک را خودم نصب کنم؟

بله، با داشتن ابزار و اطلاعات کافی، می‌توانید واحد مراقبت پنوماتیک را خودتان نصب کنید. اما در صورت عدم اطمینان، بهتر است از یک تکنسین متخصص کمک بگیرید.

۱۰.۲. چه زمانی باید واحد مراقبت پنوماتیک را تعویض کنم؟

اگر متوجه نشتی، آسیب یا عملکرد نامناسب در واحد مراقبت پنوماتیک شدید، زمان تعویض آن فرا رسیده است. همچنین، در صورت فرسودگی اجزا، باید نسبت به تعویض آن‌ها اقدام کنید.

۱۰.۳. آیا واحد مراقبت پنوماتیک نیاز به نگهداری خاصی دارد؟

بله، واحد مراقبت پنوماتیک نیاز به نگهداری منظم دارد. بررسی سطح روغن، تنظیم فشار و بررسی اتصالات از جمله اقداماتی هستند که باید به‌طور دوره‌ای انجام شوند.

با رعایت نکات فوق و توجه به جزئیات، می‌توانید از عملکرد بهینه واحد مراقبت پنوماتیک خود اطمینان حاصل کنید و عمر مفید تجهیزات را افزایش دهید.
