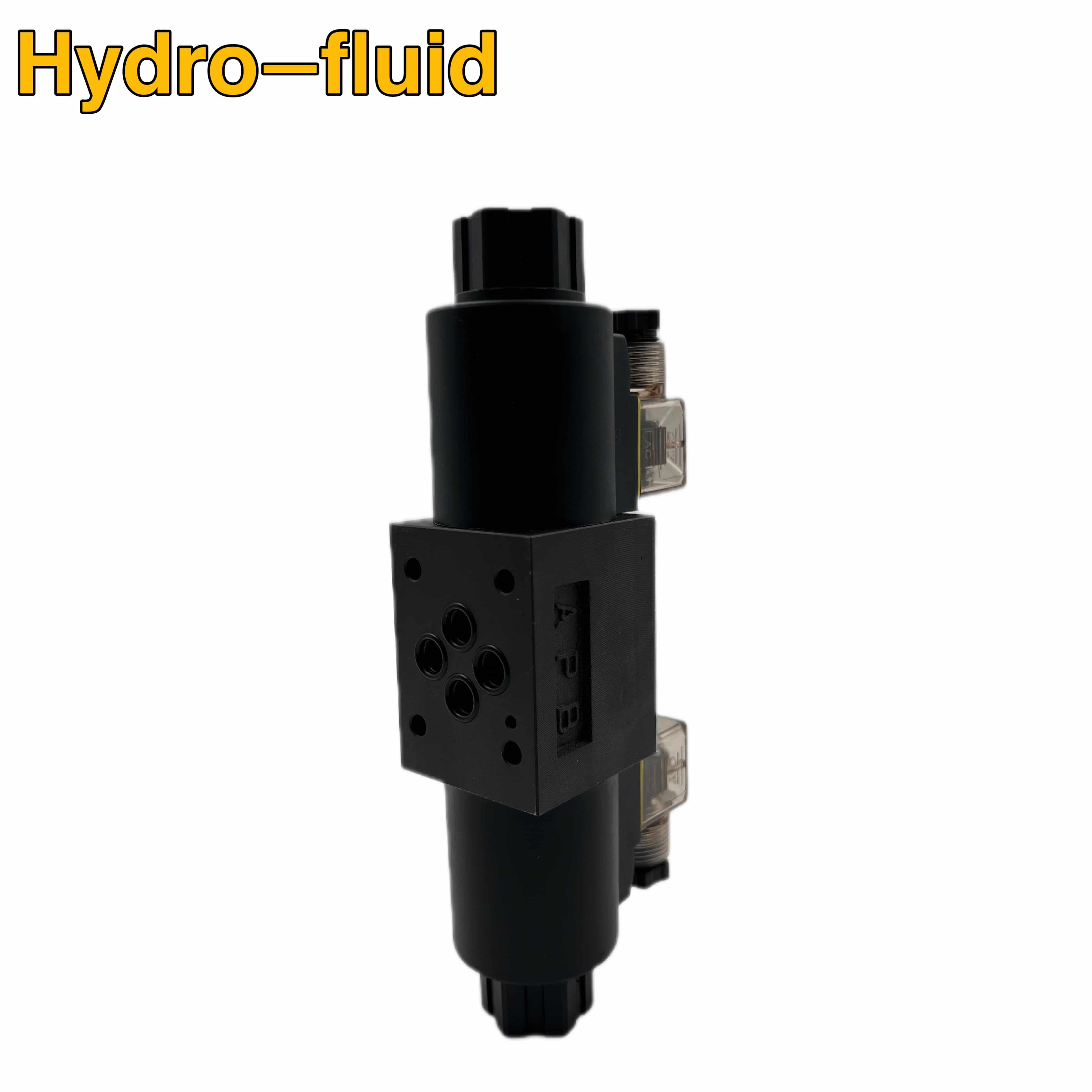

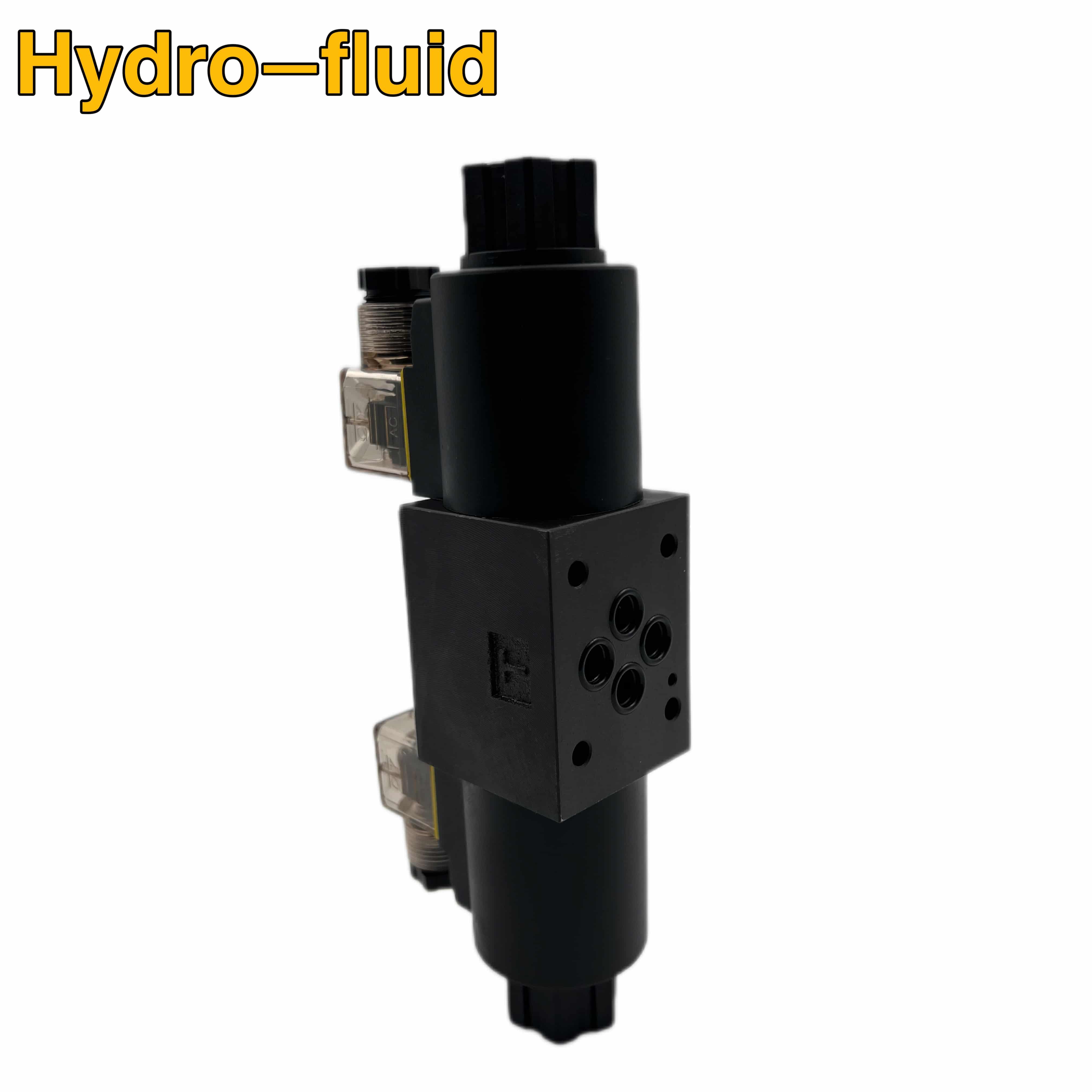

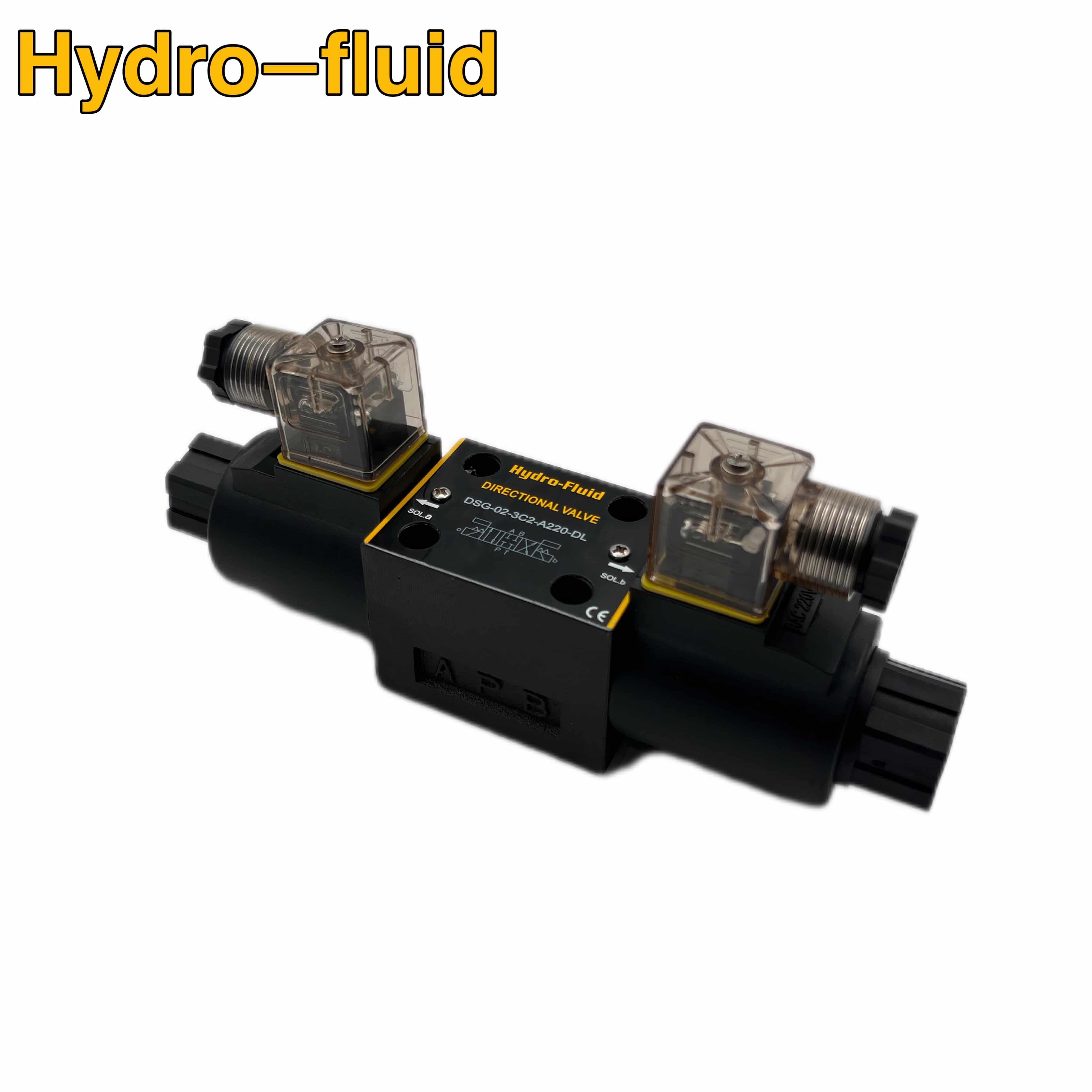

شیر برقی هیدرولیک وسط بسته

(دیدگاه 7 کاربر)

1,100,000تومان2,000,000تومان

از قسمت پایین ابتدا سایز مورد نظر و سپس ولتاژ کاری مورد نظر خود را انتخاب کنید تا قیمت دقیق به شما نمایش داده شود.

توجه کنید که ولتاژ برق شهری 220 ولت می باشد.

پاک کردن
شناسه محصول: DSG01-3C2 دسته:

توضیحات

شیر برقی هیدرولیک وسط بسته



شیر برقی هیدرولیک وسط بسته یکی از انواع مختلف فرمان های شیر برقی هیدرولیک می باشد و همچنین به دلیل نوع عملکرد ساده و در عین حال کارآمدی که دارد باعث شده تا دستگاه سازان و کارخانجات صنعتی استفاده ی زیادی از آن داشته باشند.





نقشه و پورت ها:

این شیر جزو شیرهای4/3 دو بوبین می باشد و دارای 4 پورت P,A,B,T  و 3 موضع حرکتی است و همانطور که از نام آن مشخص است حالت وسط یا همان حالت نرمال آن بسته می باشد.

پورت P مسیری برای ورود روغن به شیر ، پورت های A,B مسیر های منتهی به سر و ته جک از داخل شیر و پورت T  برای تخلیه و برگشت روغن به محل اولیه خود یعنی مخزن یا تانک هیدرولیک می باشد.

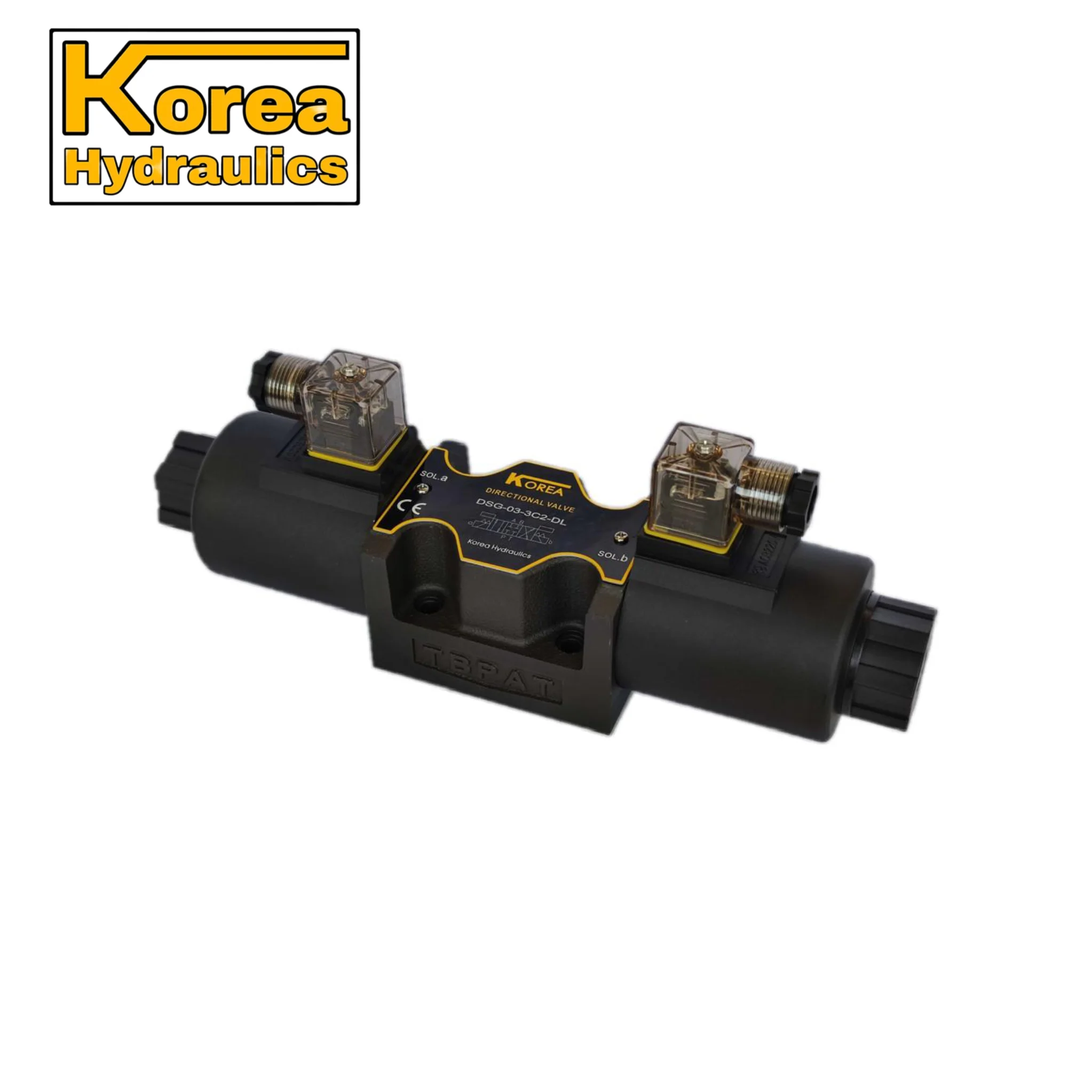

شیر برقی هیدرولیک وسط بسته هیدروپرشین







اجزای شیر برقی هیدرولیک وسط بسته :

  • بدنه اصلی
  • سولنوئید ها
  • اسپول
  • فنرهای سر و ته
  • بوبین یا سیم پیچ (coil)
  • مهره های نگه دارنده
  • سوکت ها



بدنه اصلی:

بدنه شیر برقی هیدرولیک در واقع بیرونی ترین قسمت آن می باشد که در داخل و روی آن اجزای دیگری سوار می شوند. بدنه شیر محل نگه داری و عبور و مرور روغن هیدرولیک نیز هست که در واقع پل ارتباطی با قسمت های دیگر سیستم می باشد.

سولنوئید ها:

این قطعه بسته به مدل شیر برقی هیدرولیک در دو سر یا یک سر شیر قرار و بر روی بدنه اصلی قرار می گیرد. در واقع بوبین ها بر روی این سولنوئید ها سوار می شوند و با ایجاد میدان مغناطیسی باعث حرکت یک شفت یا خار کوچک داخل این سولنوئید ها می شود. این خارهای کوچک با حرکت و ضربه زدن به اسپول نیز باعث جا به جایی اسپول و عوض شدن مسیر روغن می شوند.

اسپول: از اصلی ترین قسمت های شیر، اسپول یک شیر برقی هیدرولیک است که در واقع فرمان یک شیر کنترل جهت را مشخص می کند. اسپول داخل بدنه ی شیر قرار می گیرد و قلب تپنده ی آن می باشد. با ساختار خاص خود و جابه جایی آن به وسیله ی سولنوئیدها مسیر روغن بین پورت های ورودی و خروجی تغییر می کند و یا حتی روغن داخل شیر محبوس می شود. دارای مدل های بسیار متنوع و مختلف می باشد که هرکدام از مدل های آن در واقع یک فرمان خاص از حرکت روغن است.

فنرهای سر و ته:

هنگتمی که اسپول در داخل بدنه شیر حرکت کرد و به سمت راست یا چپ رفت نیاز است که دوباره سر جای اول خود برگردد. در اینجا فنرهایی که در سر و ته شیر قرار می گیرند این کمک را به اسپول میکنند و آن را به کحل اولیه خود بر می گردانند.

بوبین:

بوبین ها تنها قسمت برقی این شیر ها می باشند و همانطور که گفتیم بر روی سولنوئید شیر ها بسته می شوند. هنگامی که به این بوبین ها برق وارد می شود به دلیل وجود سیم پیچ مسی که داخل خود دارند باعث به وجود آمدن یک میدان مغناطیسی می شوند که این میدان مغناطیسی باعث به حرکت درآمدن خار های داخل سولنوئید و در نتیجه حرکت اسپول و عملکرد شیر می شوند.

مهره های نگه دارنده:

وظیفه ی این مهره ها نگه داشتن و ثابت کردن بوبین ها بر روی سولنوئید شیر برقی هیدرولیک می باشد.

سوکت :

سوکت ها نیز بر روی بوبین بسته می شوند که وظیفه ی انتقال سیم ها به بوبین را دارند. در دو مدل ساده و چراغ دار تولید می شوند که مدل چراغ دار هنگامی که برق به بوبین وارد می شود با روشن شدن چراغ داخل خود اپراتور را از وجود برق به بوبین مطلع می سازد.





نحوه عملکرد:



زمانی که هیچ برقی به بوبین های این شیر وارد نکرده باشیم و اسپول در سر جای خود قرار داشته باشد، مسیر تمام 4 پورت این شیر بسته است و در واقع نه روغنی به جک ها عبور می کند و نه روغنی از جک ها خارج می شود. به همین دلیل در حالت عادی شیر برقی هیدرولیک وسط بسته ، جک هیدرولیک در هرکجا که قرار داشته باشد قفل می شود.

هنگامی که برق به بوبین سمت راست وارد می شود، حالت شیر به موضع سمت راست تغییر می کند که همان حالت ضربدر می باشد. در این موضع پورت P به پورت B  راه پیدا می کند و روغن از ورودی شیر به سمت یکی از دو سر جک می رود. همینطور پورت A نیز به پورت T راه پیدا میکند و این یعنی اینکه مسیر روغن برای خروج از جک و ورود به تانک باز می شود.

اگر به بوبین سمت چپ برق بدهیم حالت شیر به موضع موازی تغییر میکند و برعکس حالت بالا پورت P به A و پورت B به T راه پیدا می کنند.

اعمال بالا در شیر برقی هیدرولیک وسط بسته باعث جا به جایی جک به سمت بالا یا پایین می شود و به محض اینکه فرمان برق از روی بوبین ها برداشته شود جک هرکجا که باشد ایست کامل می کند.



نحوه کار شیر برقی هیدرولیک





نکته بسیار مهم:

همانطور که میدانید در تمام سیستم های هیدرولیک باید از یک فشار شکن هیدرولیک برای فشار سازی و کنترل فشار استفاده کرد. هنگامی که در سیستم از شیر برقی هیدرولیک وسط بسته استفاده می کنید حتما می بایست این فشار شکن از نوع برقی باشد چرا که در حالت عادی این شیر تمام پورت ها بسته هستند اما پمپ هیدرولیک در حال کار کردن است و فشار روغن را دائما پشت شیر برقی میفرستد و به دلیل بسته بودن پورت ها، روغن به جایی راه ندارد. این راه نداشتن باعث انباشته شدن و افزایش فشار پشت شیر شده و می تواند آسیب جدی به کل دستگاه بزند. در این مواقع فشار شکن برقی قبل از شیر برقی هیدرولیک وسط بسته استفاده می شود تا عمل سیرکولاسیون را به صورت اتومات انجام و از انباشته شدن روغن جلوگیری کند.



کارایی و موارد مصرف:

موارد مصرف این نوع از شیرها برای دستگاه هایی هست که نیاز دارند جک هیدرولیک خود را در هرکجای کار که باشد نگه دارند و با فرمان دلخواه خود آن را به جلو یا عقب ببرند.










دانلود کاتالوگ شیر برقی هیدرولیک pdf






0/5 (0 نظر)

توضیحات تکمیلی

سایزبندی
سایز شیر برقی

سایز 3/8 اینچ, سایز 1/4 اینچ

بیشتر
برند

KOREA Hydraulic

کشور سازنده

چین

ولتاژ شیر برقی

12 ولت, 24 ولت, 110 ولت, 220 ولت

حداکثر لیتراژ

40 لیتر

7 دیدگاه برای شیر برقی هیدرولیک وسط بسته

  1. محمدی

    با سلام
    چجوری باید ۱/۴ یا ۳/۸ بودن شیر رو تشخیص داد ؟ قطعه ای که من دارم و میخوام تعویض کنم جلو سایز زده ng6 – cetop 3
    امکانش هست راهنمایی کنید

    • هیدروپرشین

      یکی از راه های تشخیص سایزهای شیر از روی پورت ها هستش.
      اگر پورت های کف شیر شما به صورت یک لوزی قرار گرفتن یعنی سایز 1/4 و اگر به صورت عدد 7 یا 8 فارسی قرار گرفتن یعنی 3/8 هستش.
      روش دیگر از روی کد هست که برای هر برند متفاوت هستش. اگر نتونستید برند شیرتون رو بفرمایید تا سایز رو خدمتتون بگم.
      عکسش هم میتونید به واس آپ شماره زیر برای بررسی بیشتر ارسال کنید.
      09378189003

  2. قائم

    من خرید کردم ۲ روز دیر رسید دستم ولی قیمت و بسته بندی خوب بود

    • هیدروپرشین

      سلام جناب قائم.
      متاسفنه بسته شما به دلیل کم کاری تیپاکس و تعطیلات رسمی دیر رسید خدمتتون انشالله مورد های بعدی پیگیری بیشتری انجام میدیم.
      ممنونم

  3. سینا فرج

    جک ما ۱۰ سانت کورس داره میشه توی ۲ سانت نگه داشتش با این شیر

    • هیدروپرشین

      بله شیرهای وسط بسته مخصوص همین کار هستن دقیقا ولی باید از یک فشار شکن برقی استفاده کنید

  4. ناشناس

    سلام.
    ضمانت داره؟؟

    • هیدروپرشین

      سلام دوست عزیز.
      بله 6 ماه ضمانت داره.

  5. ناشناس

    در حالت عادي نرمال كلوز هست؟

    • هیدروپرشین

      سلام وقت بخیر. بله دقیقا

  6. ناشناس

    ما شیر وسط بسته میخوایم ۱۲ ولت موجوده؟

    • هیدروپرشین

      با سلام.
      بله 12 ولت هم موجوده برای استعلام قیمت با شماره های درج شده در سایت تماس بگیرید

  7. هیدروپرشین
