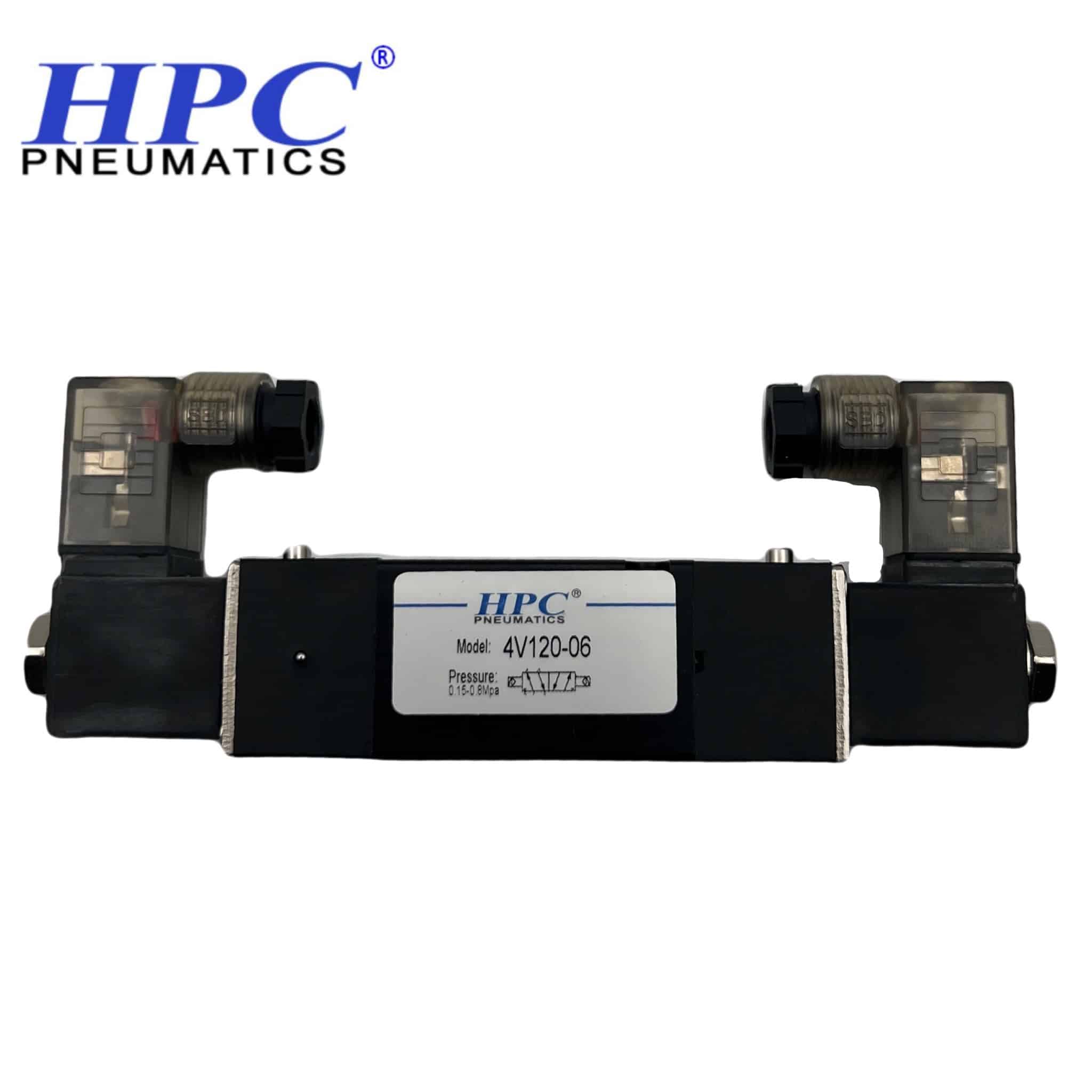

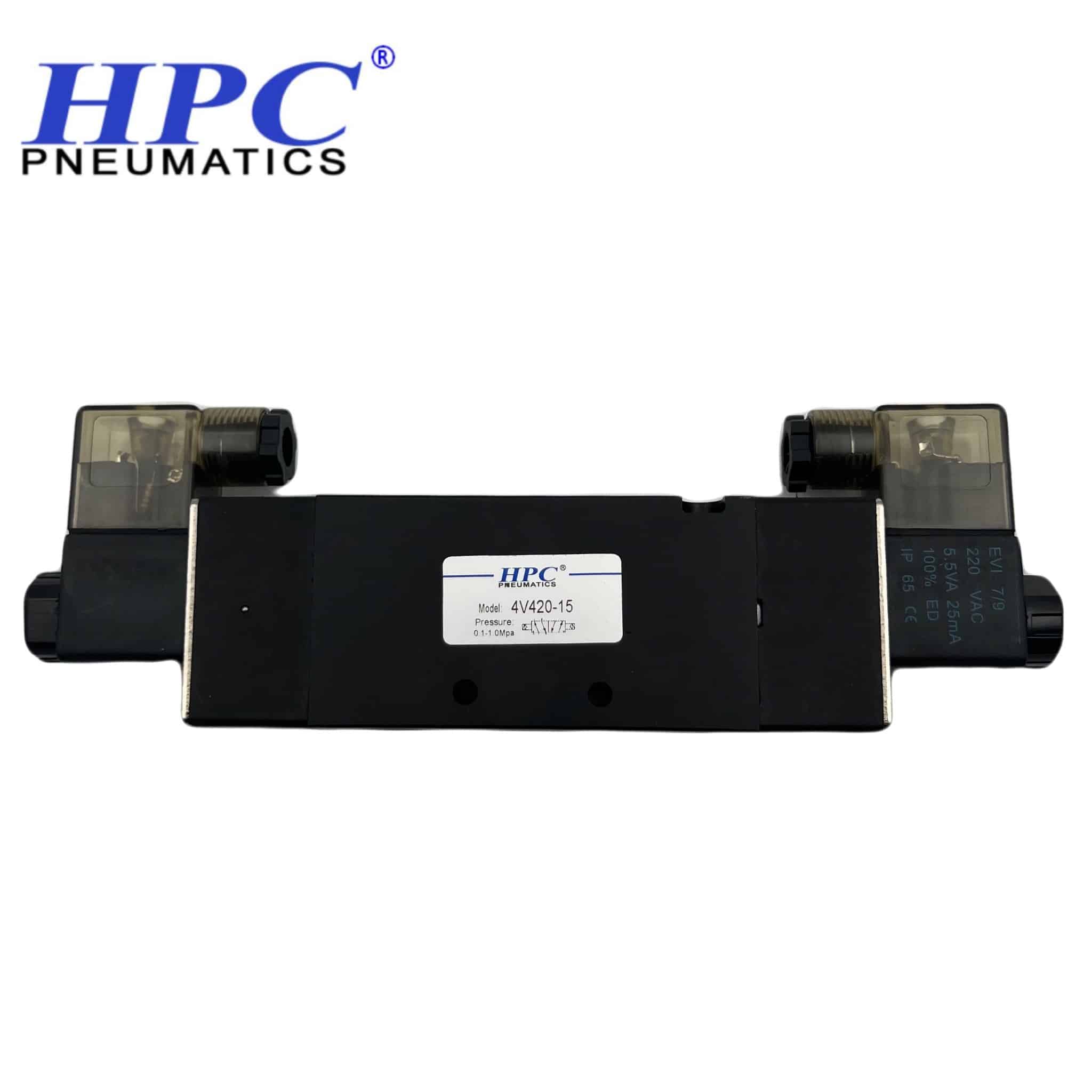

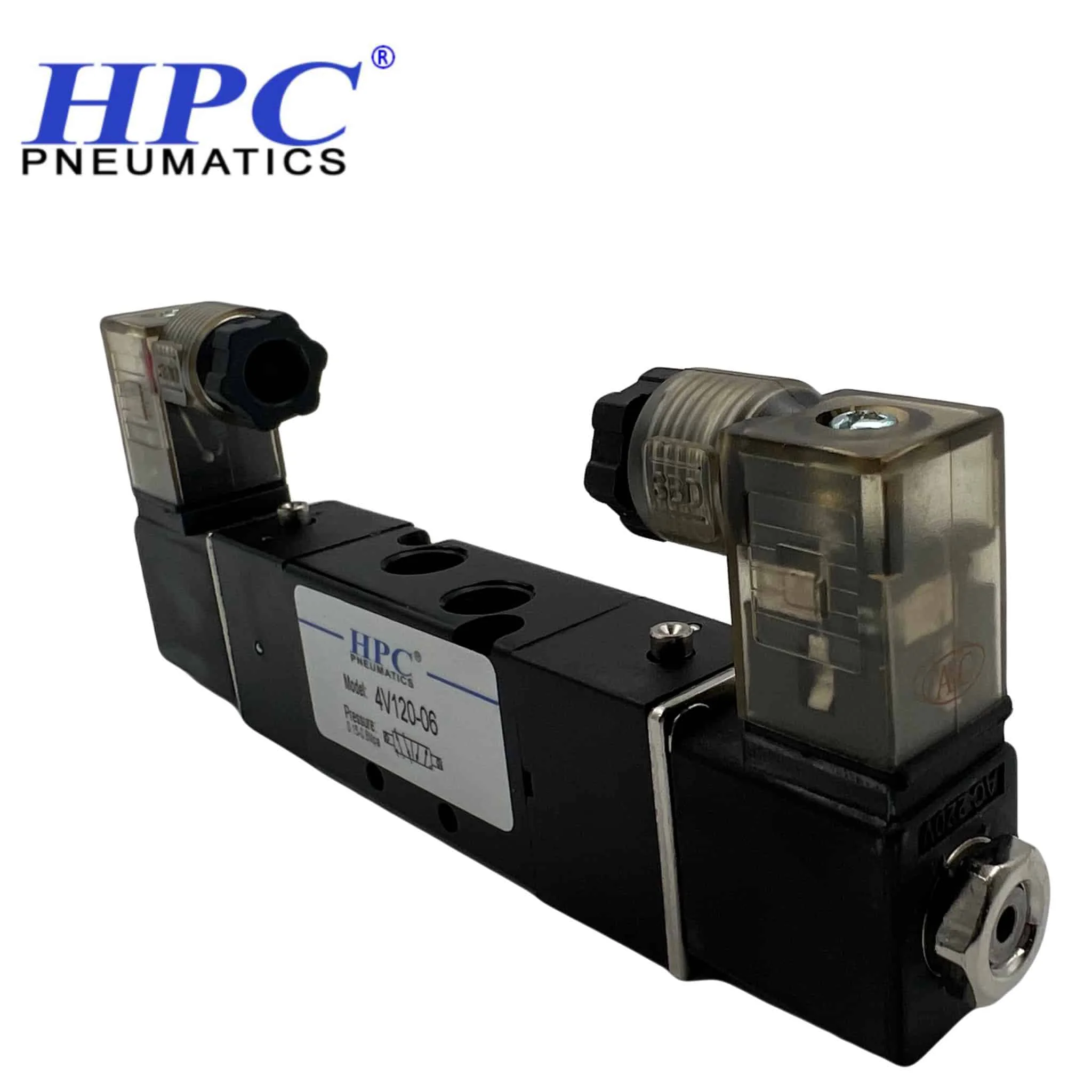

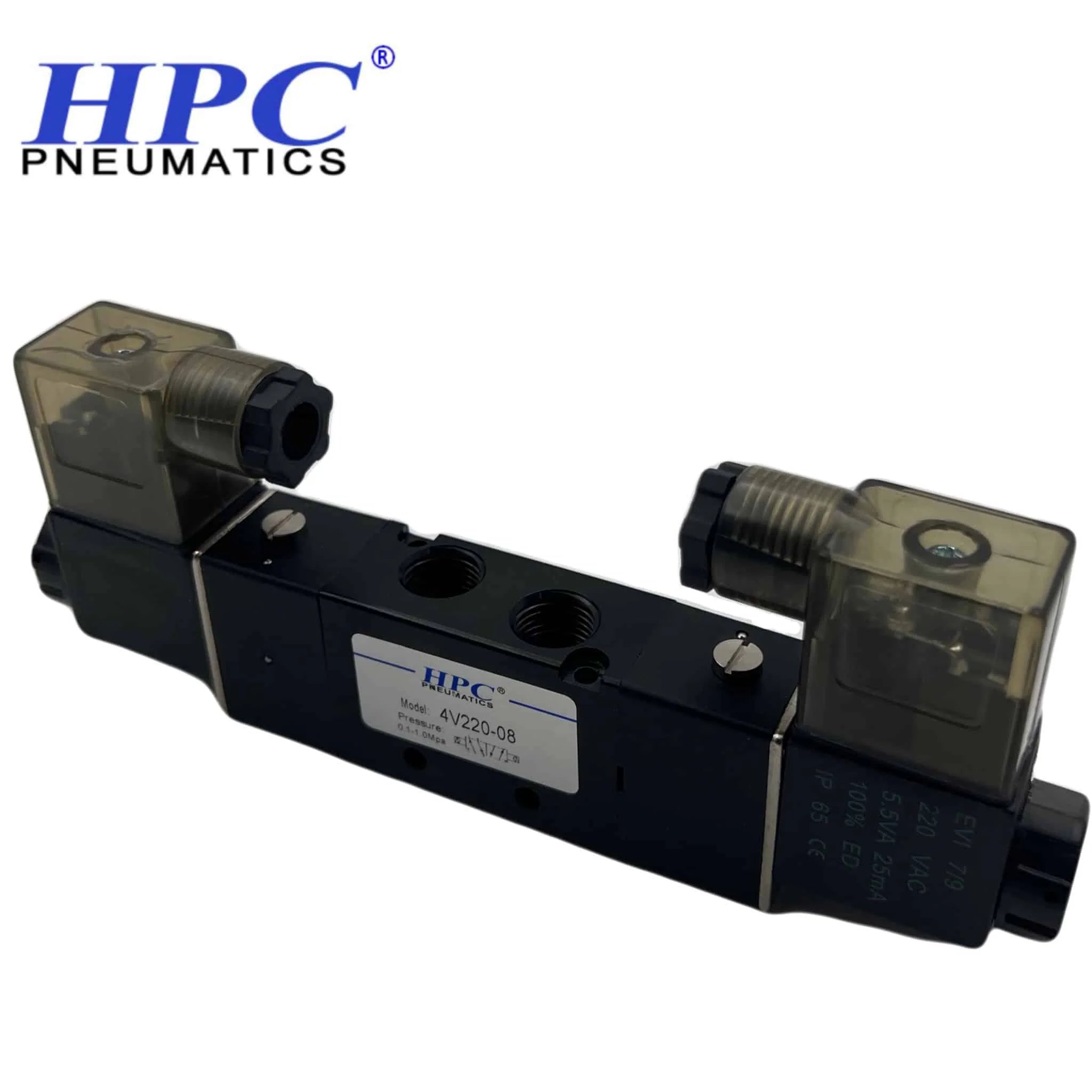

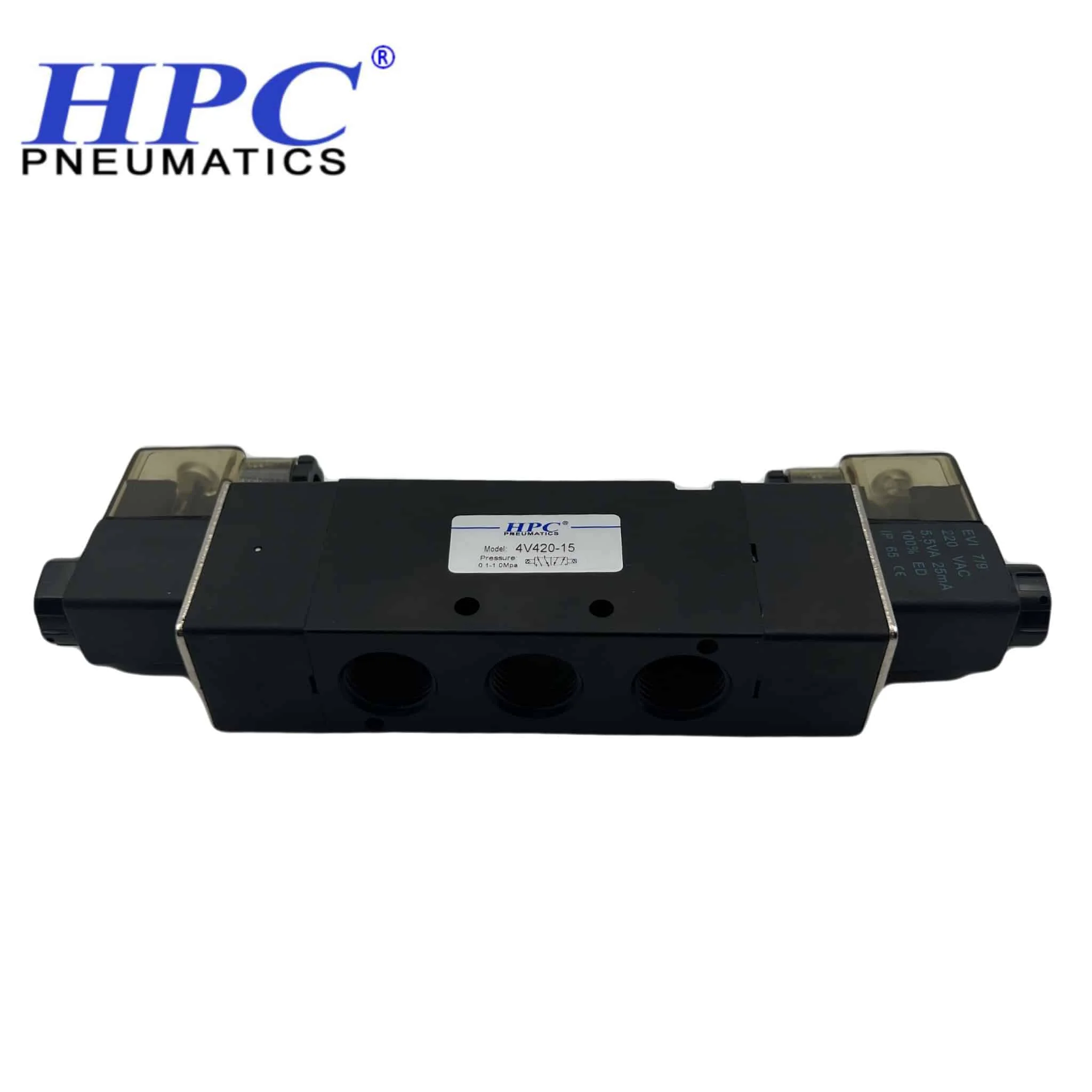

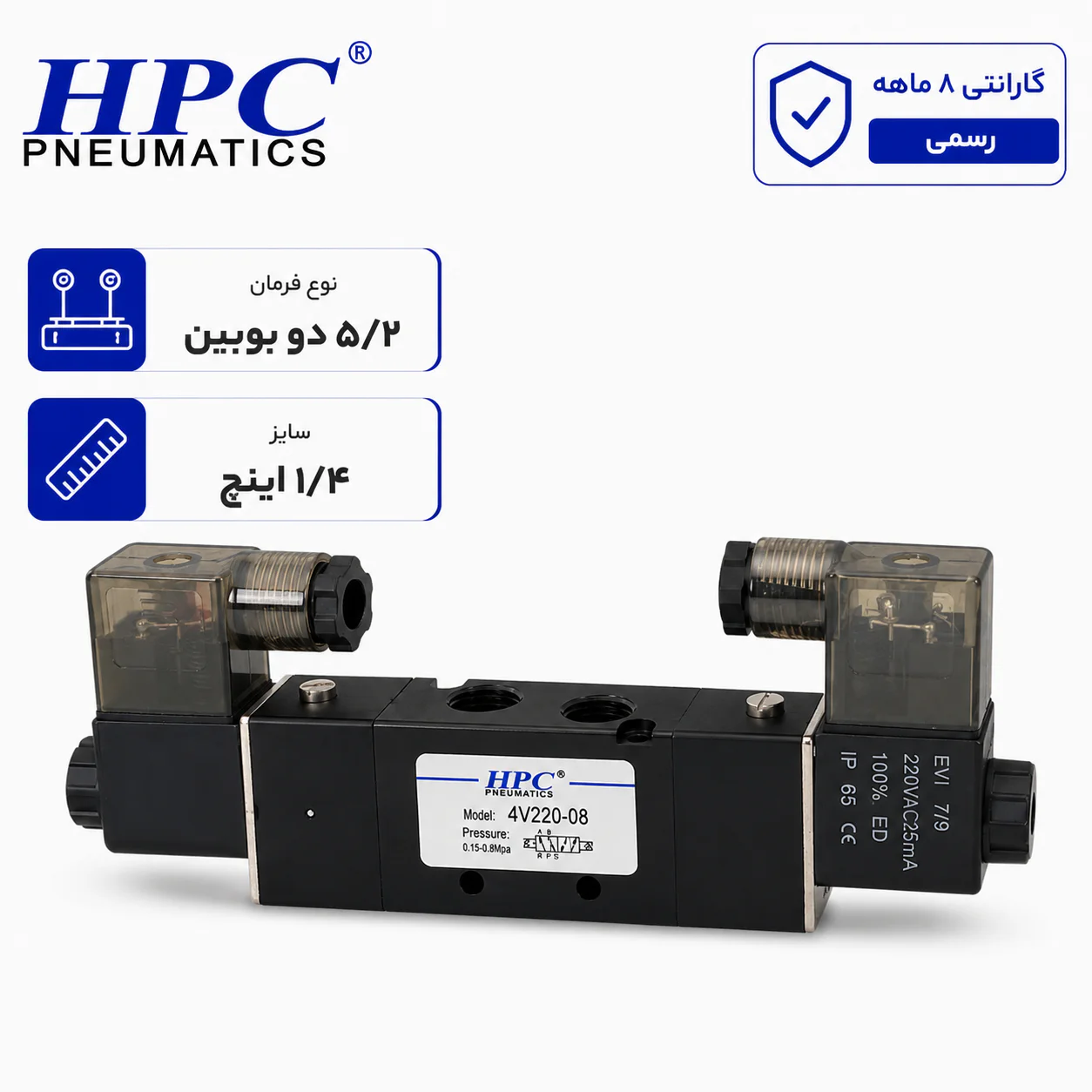

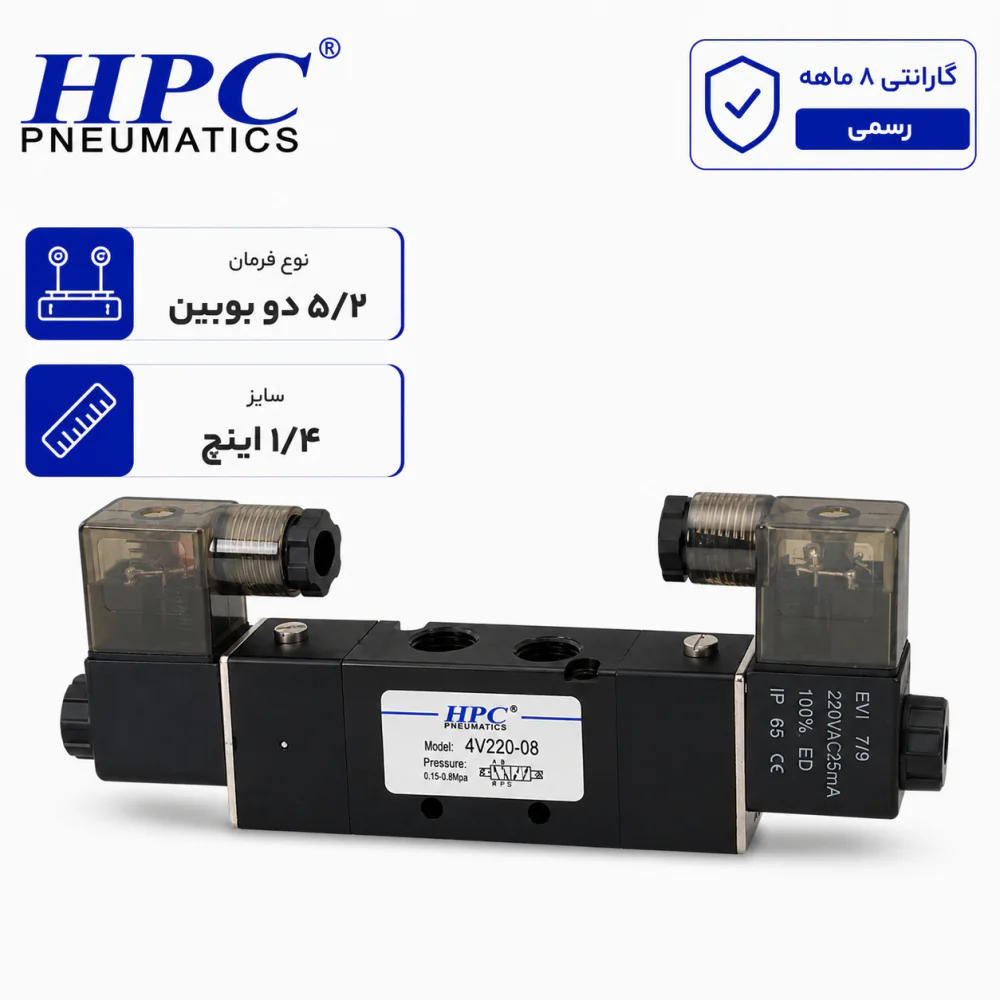

شیر برقی پنوماتیک دو بوبین 5/2 HPC

شیر برقی پنوماتیک دو بوبین 5/2 که به آن شیر حافظه نیز می گویند یکی از انواع شیر برقی پنوماتیک نسبتا خاص در سیستم های پنوماتیک می باشد.

این شیر نیز مانند شیر برقی پنوماتیک تک بوبین دارای 5 پورت برای ورود و خروج باد می باشد و عملکردی مثل آن دارد ولی با کمی تفاوت که در ادامه به آن می پردازیم .

شیر برقی پنوماتیک دو بوبین 5/2 چگونه عمل می کند؟

همانطور که گفته شد این شیر مانند دیگر شیرها با فرمان 5/2 دارای 5 پورت می باشد که دارای 5 دهانه مخصوص ورود و خروج هوا هست. یک پورت مخصوص ورود هوا از کمپرسور ، دو پورت مخصوص استفاده هوا برای سر و ته جک پنوماتیک و دو پورت مخصوص تخلبیه و اگزوز شیر می باشد.

نحوه عمل کردن این شیر نیز به این صورت می باشد که اگر به یک سر بوبین برق را وصل کنیم مسیر باد از پورت ورود به یکی از پورت های مخصوص جک رفته و جک عمل می کند. حال اگر برق را قطع کنیم چه اتفاقی می افتد؟

در شیر های تک بوبین اگر برق را قطع کنیم مسیر پورت ها تغییر کرده و جک سریعا در جهت مخالف حرکت می کند اما در شیر برقی پنوماتیک دو بوبین این اتفاق نمی افتد و اگر برق را قطع کنیم جک باز هم به مسیر خود ادامه می دهد. در واقع با یک بار برق دادن و قطع کردن برق جک باز هم در مسیر قبلی خود حرکت می کند. به همین دلیل است که به آنها شیر های حافظه می گویند.

حال اگر بخواهیم جک پنوماتیک خود را در جهت دیگر حرکت دهیم می بایست به بوبین دیگر فرمان دهیم تا این اتفاق رخ دهد.

معمولا از این فرمان در سیستم هایی استفاده می شود که نیاز به بارگذاری های طولانی به وسیله جک پنوماتیک خود دارند. در این حالت اگر از شیرهای تک بوبین استفاده کنیم می بایست فرمان برق مثلا 2 ساعت بر روی بوبین باشد که باعث سوختن آن می شود. اما در این شیرها

قیمت شیر برقی پنوماتیک 5/2 :

قیمت این شیر نیز به عوامل متعددی از جمله برند ، سایز بندی ، ولتاژ و کیفیت شیر بستگی دارد.

• سایز بندی:

این شیر در 3 سایز 1/4 و 3/8 و 1/2 بسیار پر مصرف است که به ترتیب از ارزان به گران قیمت می باشند. این تفاوت قیمت نیز به دلیل اندازه بدنه آن است. به همین دلیل می بایست سایز را نسبت به استاندارد سیستم خود انتخاب کنید. هر چقدر سایز بزرگتر باشد حجم بیشتری از باد را از خود عبور می دهد.

• ولتاژ :

بوبین ها نیز یکی از عوامل تغییر قیمت می باشند. این شیر ها در جریان های AC در ولتاژ 220 ولت موجود می باشد و در جریان DC در ولتاژ 24 و 12 ولت هستند.

بوبین های 12 ولت به دلیل کمیاب بودن در ایران کمی گران تر می باشند.

• برند و کیفیت :

مهمترین عامل قیمت گذاری نیز کیفیت ساخت این شیر ها می باشد. طبیعتا هر چقدر از متریال با کیفیت تر در ساخت شیر استفاده شده باشد آن شیر طول عمر بالاتری دارد. همچنین مقدار تحمل فشار کاری نیز بسیار مهم می باشد. بهترین برند های این شیر برقی FESTO , SMC , HPC , SHAKO , MINDMAN و … می باشد.

در این بین برند HPC به دلیل استفاده از X-RING طول عمر بالا به نسبت قیمت خود دارد.

این شیر را  در صورت نیاز می توانید در هیدروپرشین از طریق همین صفحه خریداری نمایید .

صفحه اینستاگرام هیدروپرشین : Hydropersian@
