جک پنوماتیک

جک پنوماتیک چیست و چگونه کار می‌کند؟

جک پنوماتیک نوعی سیلندر پنوماتیک است که انرژی هوای فشرده را به حرکت مکانیکی خطی تبدیل می‌کند. زمانی که هوای فشرده وارد سیلندر می‌شود، به سطح پیستون نیرو وارد کرده و باعث حرکت پیستون و شفت متصل به آن می‌شود.

در جک‌های دوطرفه، با تغییر مسیر ورود و خروج هوا می‌توان حرکت شفت را در هر دو جهت کنترل کرد. این تغییر مسیر معمولاً توسط شیرهای کنترل جهت انجام می‌شود.

به همین دلیل یک سیستم پنوماتیکی فقط از جک تشکیل نشده و تجهیزاتی مانند شیر کنترل جهت، فلوکنترل، رگلاتور و تجهیزات آماده‌سازی هوای فشرده نیز در عملکرد صحیح آن نقش دارند.

در بازار ایران اصطلاحات جک پنوماتیک، جک بادی و سیلندر پنوماتیک معمولاً برای اشاره به همین گروه از عملگرهای خطی استفاده می‌شوند.

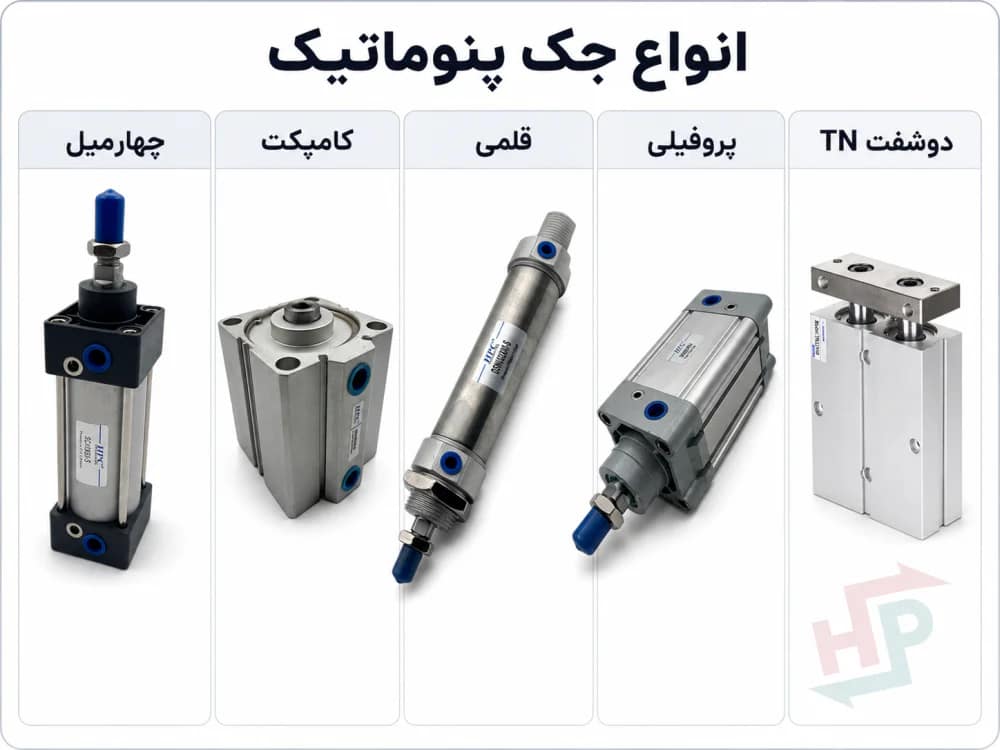

انواع جک پنوماتیک

جک‌های بادی از نظر طراحی بدنه، ابعاد، نحوه نصب و کاربرد به مدل‌های مختلفی تقسیم می‌شوند. برای انتخاب نوع مناسب باید فضای نصب، قطر، کورس و شرایط مکانیکی دستگاه را در نظر گرفت.

جک پنوماتیک چهارمیل

جک پنوماتیک چهارمیل یکی از پرکاربردترین مدل‌های صنعتی است. در دو طرف سیلندر درپوش‌هایی قرار گرفته که به وسیله چهار میل به یکدیگر متصل شده‌اند.

تنوع بالای قطر و کورس، تعمیرپذیری مناسب و کاربرد گسترده باعث شده این مدل در بسیاری از ماشین‌آلات صنعتی استفاده شود.

اگر محدودیت شدید فضا ندارید و به یک جک بادی عمومی با تنوع سایز بالا نیاز دارید، مدل چهارمیل یکی از گزینه‌های اصلی برای بررسی است.

جک پنوماتیک کامپکت

جک پنوماتیک کامپکت برای کاربردهایی طراحی شده که فضای نصب محدود است.

طول بدنه این مدل در مقایسه با بسیاری از جک‌های معمولی کمتر است و به همین دلیل در ماشین‌آلات کوچک و مکانیزم‌های فشرده کاربرد زیادی دارد.

کامپکت بودن به معنی ضعیف‌تر بودن جک نیست؛ نیروی خروجی جک بیش از هر چیز به قطر مؤثر پیستون و فشار هوای ورودی بستگی دارد.

جک پنوماتیک قلمی

جک پنوماتیک قلمی دارای بدنه‌ای باریک و استوانه‌ای است و در مکانیزم‌هایی که فضای عرضی کمی دارند گزینه مناسبی محسوب می‌شود.

این مدل بیشتر در قطرهای پایین‌تر و کاربردهایی استفاده می‌شود که ابعاد کوچک، وزن کم و نصب ساده اهمیت دارد.

جک پنوماتیک پروفیلی یا DNC

جک پنوماتیک پروفیلی دارای بدنه پروفیلی است و در ماشین‌آلات صنعتی، خطوط اتوماسیون و کاربردهایی که نصب استاندارد و ساختار یکپارچه اهمیت دارد استفاده می‌شود.

مدل‌های DNC از طراحی‌های شناخته‌شده این گروه هستند. هنگام جایگزینی یک جک پروفیلی، علاوه بر قطر و کورس باید ابعاد نصب، نوع اتصال و محل نصب متعلقات نیز بررسی شود.

جک پنوماتیک دوشفت TN

جک پنوماتیک دوشفت TN دارای ساختاری است که حرکت خروجی را بهتر هدایت کرده و مقاومت بیشتری در برابر چرخش ایجاد می‌کند.

این ویژگی زمانی اهمیت دارد که قطعه متصل به جک نباید هنگام حرکت حول محور خود بچرخد یا مکانیزم به هدایت دقیق‌تری نیاز داشته باشد.

کدام جک پنوماتیک برای من مناسب‌تر است؟

برای کاربردهای عمومی صنعتی، جک چهارمیل معمولاً یکی از اولین گزینه‌هاست. اگر فضای دستگاه محدود باشد، مدل کامپکت انتخاب مناسب‌تری خواهد بود.

برای مکانیزم‌های باریک و قطرهای پایین می‌توان مدل قلمی را بررسی کرد و در ماشین‌آلاتی که بدنه پروفیلی و نصب صنعتی اهمیت دارد، مدل پروفیلی انتخاب مناسبی است.

اگر جلوگیری از چرخش قطعه و هدایت بهتر حرکت اهمیت داشته باشد، جک دوشفت TN گزینه مناسب‌تری خواهد بود.

البته نوع جک به‌تنهایی برای انتخاب کافی نیست. قطر، کورس، فشار کاری، نیروی مورد نیاز و نحوه نصب نیز باید مشخص شوند.

قطر و کورس جک پنوماتیک

دو مورد از مهم‌ترین مشخصات در انتخاب سایز جک بادی، قطر داخلی سیلندر (Bore) و کورس حرکتی (Stroke) هستند.

قطر داخلی جک پنوماتیک چیست؟

قطر داخلی سیلندر تعیین‌کننده سطح مؤثر پیستون است و رابطه مستقیمی با نیروی خروجی دارد.

در فشار یکسان:

هرچه قطر داخلی سیلندر بیشتر باشد، نیروی تولیدشده توسط جک نیز بیشتر خواهد بود.

برای مثال یک جک با قطر داخلی 63 میلی‌متر در فشار برابر، نیروی بیشتری نسبت به یک جک 32 میلی‌متری تولید می‌کند.

البته در انتخاب واقعی باید عواملی مانند افت فشار، اصطکاک، سرعت حرکت، جهت حرکت، بار جانبی و شرایط مکانیکی نیز در نظر گرفته شوند.

کورس جک پنوماتیک چیست؟

کورس مقدار مسافتی است که شفت جک از ابتدای حرکت تا انتهای حرکت طی می‌کند.

برای مثال اگر قطعه‌ای باید 200 میلی‌متر جابه‌جا شود، به کورسی متناسب با این مقدار حرکت نیاز خواهید داشت.

افزایش کورس باعث افزایش قدرت جک نمی‌شود. قدرت عمدتاً به قطر پیستون و فشار هوا بستگی دارد، درحالی‌که کورس طول حرکت را تعیین می‌کند.

معنی اعداد روی جک پنوماتیک چیست؟

یکی از نکات مهم هنگام خرید جک بادی، نحوه نمایش قطر و کورس در نام محصول یا کد فنی آن است.

ممکن است در عنوان برخی محصولات هیدروپرشین عبارتی مانند:

جک پنوماتیک 300×100

را مشاهده کنید که در این شیوه نام‌گذاری، 300 میلی‌متر کورس و 100 میلی‌متر قطر داخلی سیلندر است.

در مقابل، کد فنی همان محصول ممکن است به فرم:

SC-100-300

نوشته شود که در آن 100 نشان‌دهنده قطر و 300 نشان‌دهنده کورس است.

بنابراین هنگام خرید، فقط بر اساس ترتیب اعداد تصمیم نگیرید و قطر داخلی و کورس درج‌شده در مشخصات فنی محصول را بررسی کنید.

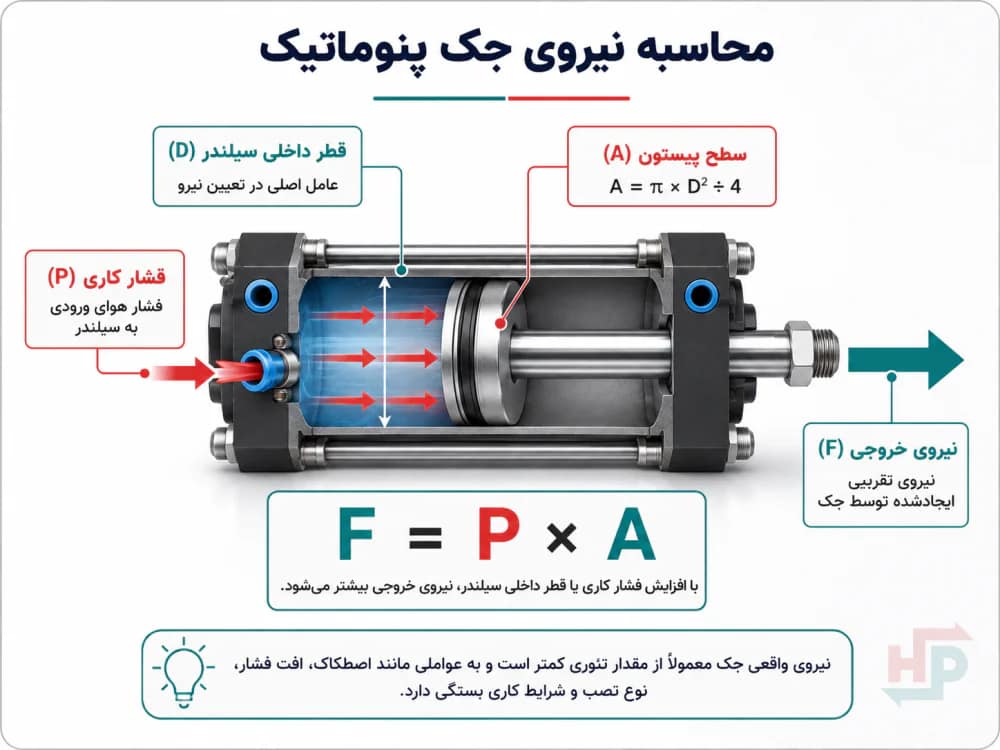

محاسبه قدرت جک پنوماتیک

نیروی تئوری جک از حاصل فشار هوا در سطح مؤثر پیستون به دست می‌آید. بنابراین دو عامل اصلی در تعیین قدرت جک عبارت‌اند از:

قطر پیستون و فشار کاری سیستم.

سطح پیستون از رابطه زیر محاسبه می‌شود:

A = π × D² ÷ 4

و نیروی تئوری از رابطه زیر به دست می‌آید:

F = P × A

در حرکت برگشت جک‌های دارای شفت، سطح مؤثر کمتر است؛ زیرا سطح مقطع شفت از سطح پیستون کم می‌شود. به همین دلیل نیروی برگشت معمولاً کمتر از نیروی رفت است.

جدول تقریبی نیروی جک پنوماتیک در فشار 6 بار

این مقادیر نیروی تئوری تقریبی در حرکت رفت و فشار 6 بار هستند.

برای طراحی واقعی سیستم بهتر است ظرفیت جک دقیقاً برابر نیروی بار انتخاب نشود؛ زیرا افت فشار، اصطکاک، نوع نصب، سرعت حرکت و شرایط کاری می‌توانند نیروی واقعی را کاهش دهند.

راهنمای خرید جک پنوماتیک

برای انتخاب جک مناسب بهتر است مراحل زیر را در نظر بگیرید.

1. نیروی مورد نیاز را مشخص کنید

ابتدا مشخص کنید جک باید چه مقدار بار را هل دهد، بکشد یا جابه‌جا کند.

سپس بر اساس فشار واقعی سیستم، قطر مناسب سیلندر را انتخاب کنید.

2. کورس مورد نیاز را تعیین کنید

مقدار جابه‌جایی مکانیزم مشخص می‌کند چه کورسی مورد نیاز است.

کورس بیش از حد می‌تواند ابعاد دستگاه را بی‌دلیل افزایش دهد و کورس کمتر نیز اجازه انجام کامل حرکت را نمی‌دهد.

3. نوع جک را انتخاب کنید

فضای نصب و نوع کاربرد تعیین می‌کند که مدل چهارمیل، کامپکت، قلمی، پروفیلی یا دوشفت انتخاب مناسب‌تری باشد.

4. مشخصات فنی را بررسی کنید

بعد از تعیین قطر و کورس، مواردی مانند فشار کاری مجاز، دمای کاری، قطر شفت، نوع سیل‌کیت، قابلیت نصب سنسور، ضربه‌گیر انتهای کورس و ابعاد نصب را بررسی کنید.

5. شرایط نصب را در نظر بگیرید

جک پنوماتیک در درجه اول برای اعمال نیروی محوری طراحی شده است.

وارد شدن بار جانبی زیاد به شفت می‌تواند باعث افزایش سایش، آسیب به آب‌بندی‌ها و کاهش طول عمر جک شود. در مکانیزم‌هایی که بار جانبی وجود دارد باید از سیستم هدایت مناسب استفاده شود.

اگر برای انتخاب سایز مطمئن نیستید، حداقل این چهار مورد را مشخص کنید:

نیروی مورد نیاز، کورس، فشار کاری و فضای نصب.

مشخصات فنی مهم جک پنوماتیک

هنگام مقایسه دو جک با قطر و کورس مشابه، مشخصات فنی می‌توانند تفاوت مهمی در عملکرد ایجاد کنند.

فشار کاری

فشار مورد استفاده باید در محدوده مجاز اعلام‌شده توسط سازنده باشد.

افزایش بیش از حد فشار راه مناسبی برای جبران انتخاب اشتباه قطر جک نیست.

دمای کاری

محدوده دمای قابل تحمل به طراحی جک و جنس سیل‌ها بستگی دارد. بنابراین نمی‌توان یک محدوده دمای ثابت را برای تمام جک‌های پنوماتیک در نظر گرفت.

برای محیط‌های گرم، سرد یا شرایط خاص باید مشخصات همان مدل بررسی شود.

مگنت پیستون

در جک‌های مگنت‌دار می‌توان از سنسور مغناطیسی برای تشخیص موقعیت پیستون استفاده کرد.

این قابلیت در سیستم‌های اتوماسیون صنعتی اهمیت زیادی دارد.

ضربه‌گیر انتهای کورس

در برخی مدل‌ها امکان تنظیم Cushion یا ضربه‌گیر انتهای کورس وجود دارد.

این سیستم می‌تواند شدت برخورد پیستون در انتهای حرکت را کاهش دهد و در سرعت‌های بالا یا بارهای سنگین اهمیت بیشتری پیدا می‌کند.

قیمت جک پنوماتیک به چه عواملی بستگی دارد؟

قیمت جک پنوماتیک فقط بر اساس اندازه ظاهری آن تعیین نمی‌شود.

مهم‌ترین عوامل تأثیرگذار بر قیمت عبارت‌اند از:

• قطر داخلی سیلندر
• مقدار کورس
• نوع بدنه جک
• برند و کیفیت ساخت
• جنس و کیفیت آب‌بندی‌ها
• قطر و جنس شفت
• وجود مگنت
• وجود ضربه‌گیر قابل تنظیم
• مشخصات فنی و طراحی جک

معمولاً با افزایش قطر و کورس، مقدار مواد مصرفی و ابعاد جک نیز بیشتر شده و قیمت افزایش پیدا می‌کند.

با این حال دو جک با قطر و کورس یکسان لزوماً از نظر کیفیت، مشخصات فنی و قابلیت نصب جایگزین یکدیگر نیستند.

برای مقایسه قیمت جک بادی بهتر است ابتدا مدل‌هایی را انتخاب کنید که از نظر فنی برای دستگاه شما مناسب هستند و سپس قیمت آن‌ها را مقایسه کنید.

قیمت‌های درج‌شده در لیست محصولات همین صفحه نیز می‌توانند برای مقایسه سایزها و مدل‌های موجود مورد استفاده قرار گیرند.

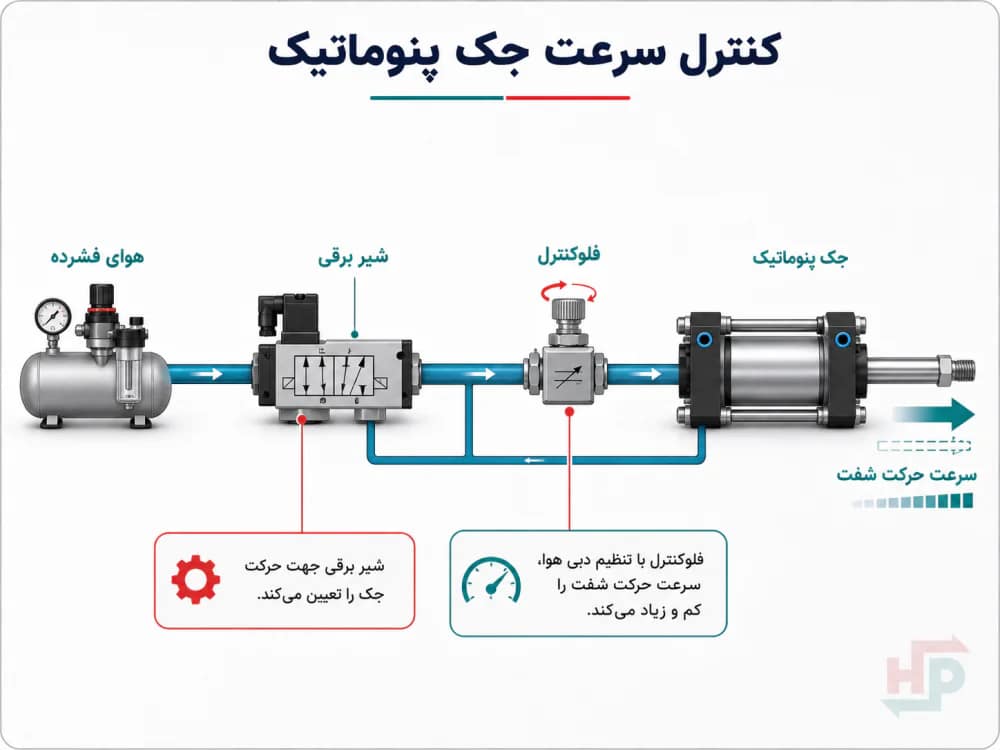

سرعت جک پنوماتیک چگونه کنترل می‌شود؟

سرعت حرکت جک فقط با تغییر فشار کنترل نمی‌شود. برای تنظیم مناسب سرعت باید میزان عبور هوا در مدار نیز کنترل شود.

برای این کار معمولاً از فلو کنترل پنوماتیک استفاده می‌شود.

کنترل جهت حرکت نیز توسط شیرهای کنترل جهت انجام می‌شود که در مدارهای اتوماتیک می‌توان از شیر برقی پنوماتیک استفاده کرد.

به همین دلیل اگر یک جک مناسب انتخاب شده اما حرکت آن بیش از حد سریع، کند یا ناپایدار است، مشکل الزاماً از خود جک نیست.

فشار هوا، دبی، سایز شیر، قطر شیلنگ، فلوکنترل و بار مکانیکی نیز باید بررسی شوند.

کیفیت هوای فشرده و عمر جک پنوماتیک

کیفیت هوای ورودی می‌تواند روی عملکرد و طول عمر تجهیزات پنوماتیکی تأثیر بگذارد.

وجود آب، ذرات جامد و آلودگی در مسیر هوای فشرده ممکن است باعث افزایش استهلاک و آسیب به آب‌بندی‌ها شود.

استفاده از واحد مراقبت پنوماتیک می‌تواند به آماده‌سازی و فیلتراسیون هوای مورد استفاده در سیستم کمک کند.

برای تنظیم فشار مورد نیاز مدار نیز می‌توان از رگلاتور پنوماتیک استفاده کرد.

فشار باید متناسب با نیاز مدار تنظیم شود و افزایش بیش از حد آن نباید جایگزین انتخاب صحیح قطر جک شود.

اجزای اصلی جک پنوماتیک

ساختار دقیق جک‌ها با یکدیگر متفاوت است، اما بیشتر سیلندرهای پنوماتیکی از بخش‌های زیر تشکیل می‌شوند:

• بدنه سیلندر
• پیستون
• شفت یا میله پیستون
• سیل‌ها و آب‌بندی‌ها
• پورت‌های ورود و خروج هوا
• درپوش ابتدا و انتهای سیلندر

در برخی مدل‌ها تجهیزاتی مانند مگنت پیستون، ضربه‌گیر قابل تنظیم یا محل مخصوص نصب سنسور نیز وجود دارد.

سلامت سطح شفت و آب‌بندی‌ها اهمیت زیادی دارد؛ زیرا آسیب شفت یا فرسودگی سیل‌ها می‌تواند باعث نشتی هوا و کاهش عملکرد جک شود.

تفاوت جک پنوماتیک و جک هیدرولیک

جک پنوماتیک با هوای فشرده کار می‌کند، درحالی‌که سیستم هیدرولیک از سیال، معمولاً روغن، تحت فشار استفاده می‌کند.

سیستم‌های پنوماتیکی برای بسیاری از کاربردهای اتوماسیون، حرکت‌های سریع و مکانیزم‌های تکرارشونده مناسب هستند.

در مقابل، در کاربردهایی که نیروی بسیار بالا یا ویژگی‌های خاص سیستم هیدرولیک مورد نیاز است، استفاده از سیلندر هیدرولیک می‌تواند مناسب‌تر باشد.

بنابراین انتخاب بین پنوماتیک و هیدرولیک باید بر اساس نیروی مورد نیاز، سرعت، شرایط محیطی، کنترل حرکت و طراحی کلی دستگاه انجام شود.

نکات مهم هنگام خرید جک پنوماتیک

قبل از خرید بهتر است قطر، کورس، نوع جک و فشار کاری را مشخص کنید.

اگر قصد تعویض جک موجود روی دستگاه را دارید، علاوه بر قطر و کورس موارد زیر را نیز بررسی کنید:

• ابعاد کلی جک
• فاصله محل‌های نصب
• نوع و سایز رزوه شفت
• محل پورت‌های ورودی و خروجی
• نوع پایه و متعلقات
• قابلیت نصب سنسور
• محدوده فشار کاری

دو جک با قطر و کورس مشابه لزوماً از نظر ابعادی جایگزین مستقیم یکدیگر نیستند.

برای انتخاب بین مدل‌های مختلف می‌توانید چهارمیل، کامپکت، قلمی، پروفیلی و دوشفت TN را بر اساس فضای نصب و نوع کاربرد مقایسه کنید.

همچنین سایر قطعات مورد نیاز برای تکمیل مدار را می‌توانید در دسته تجهیزات پنوماتیک مشاهده کنید.

سوالات متداول درباره جک پنوماتیک

جک پنوماتیک چیست؟

جک پنوماتیک یک عملگر مکانیکی است که با استفاده از هوای فشرده، حرکت خطی رفت و برگشتی ایجاد می‌کند. به این تجهیز جک بادی یا سیلندر پنوماتیک نیز گفته می‌شود.

قیمت جک پنوماتیک چقدر است؟

قیمت جک به قطر، کورس، نوع بدنه، برند، کیفیت ساخت و امکاناتی مانند مگنت و ضربه‌گیر بستگی دارد. برای مقایسه قیمت بهتر است مدل‌هایی را بررسی کنید که مشخصات فنی مورد نیاز دستگاه شما را دارند.

قطر جک پنوماتیک چه تأثیری دارد؟

هرچه قطر داخلی سیلندر بیشتر شود، سطح مؤثر پیستون افزایش پیدا کرده و در فشار یکسان، جک می‌تواند نیروی بیشتری تولید کند.

کورس جک پنوماتیک چیست؟

کورس مقدار مسافتی است که شفت جک طی می‌کند. کورس طول حرکت را مشخص می‌کند و افزایش آن به معنی افزایش قدرت جک نیست.

جک 300×100 یعنی چه؟

در شیوه نام‌گذاری محصولات هیدروپرشین، عبارت 300×100 معمولاً به کورس 300 میلی‌متر و قطر داخلی 100 میلی‌متر اشاره دارد. برای اطمینان باید مشخصات فنی همان محصول نیز بررسی شود.

برای فضای محدود چه جکی مناسب است؟

در بسیاری از کاربردهایی که فضای نصب محدود است، جک کامپکت گزینه مناسبی محسوب می‌شود. با این حال قطر، کورس و ابعاد دقیق مدل نیز باید بررسی شوند.

تفاوت جک چهارمیل و پروفیلی چیست؟

تفاوت اصلی این دو مدل در طراحی بدنه است. جک چهارمیل دارای میل‌های خارجی برای اتصال دو سر سیلندر است، درحالی‌که جک پروفیلی از بدنه پروفیلی یکپارچه استفاده می‌کند.

انتخاب بین آن‌ها باید بر اساس نوع دستگاه، ابعاد نصب و مشخصات فنی انجام شود.

جک دوشفت TN چه کاربردی دارد؟

زمانی که جلوگیری از چرخش خروجی یا هدایت بهتر قطعه اهمیت دارد، جک دوشفت TN می‌تواند گزینه مناسب‌تری نسبت به جک تک‌شفت باشد.

جک مگنت‌دار چه کاربردی دارد؟

وجود مگنت روی پیستون امکان تشخیص موقعیت آن توسط سنسور مغناطیسی را فراهم می‌کند و در سیستم‌های اتوماسیون کاربرد زیادی دارد.

سرعت جک پنوماتیک چگونه تنظیم می‌شود؟

سرعت معمولاً با کنترل دبی هوا تنظیم می‌شود. فشار، قطر شیلنگ، سایز شیر، فلوکنترل و بار مکانیکی نیز بر سرعت واقعی حرکت تأثیر دارند.

چرا جک پنوماتیک قدرت کافی ندارد؟

افت فشار، قطر نامناسب سیلندر، نشتی هوا، اصطکاک مکانیکی، فشار پایین، بار جانبی یا محدود بودن دبی عبوری از شیر و شیلنگ می‌توانند باعث کاهش نیروی واقعی جک شوند.
