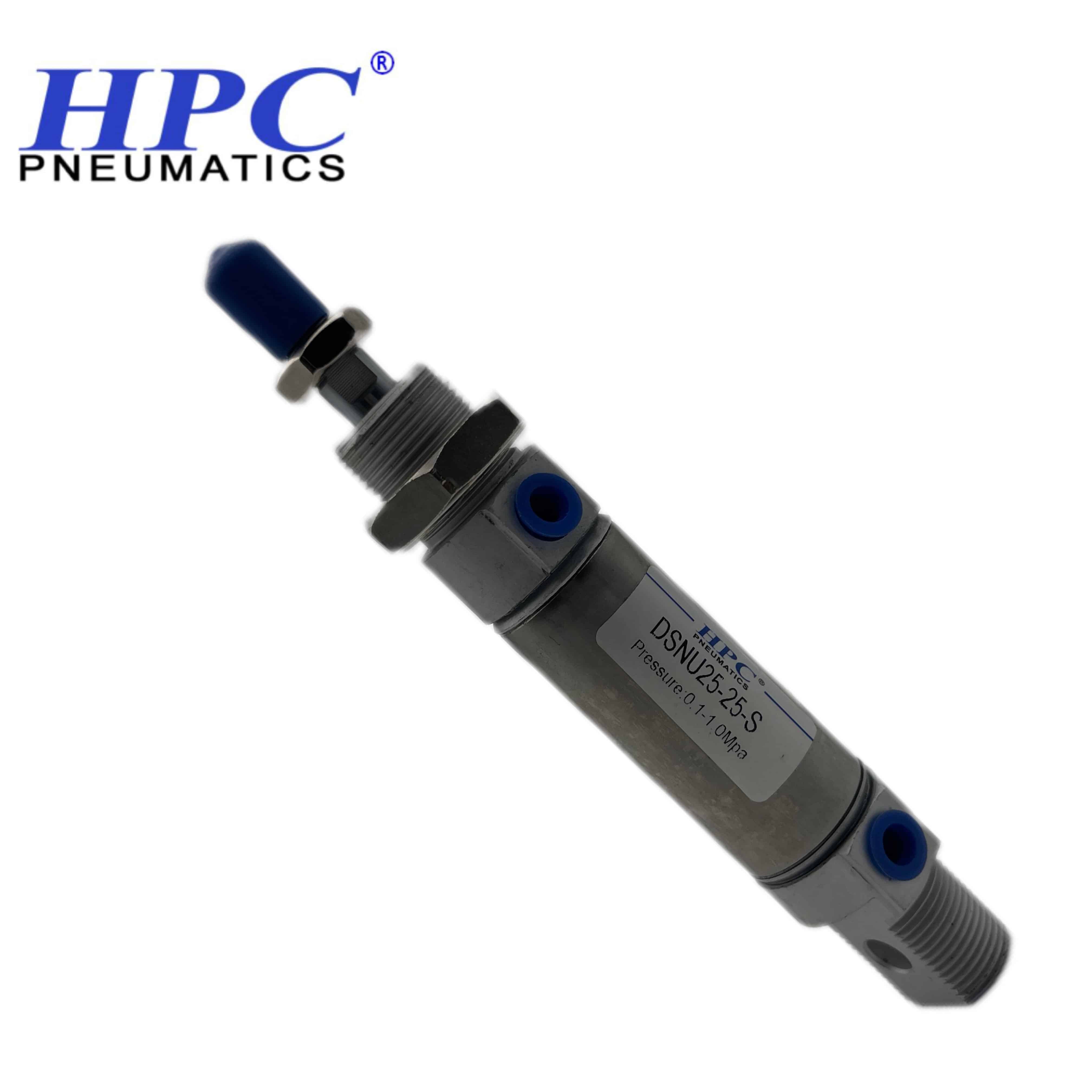

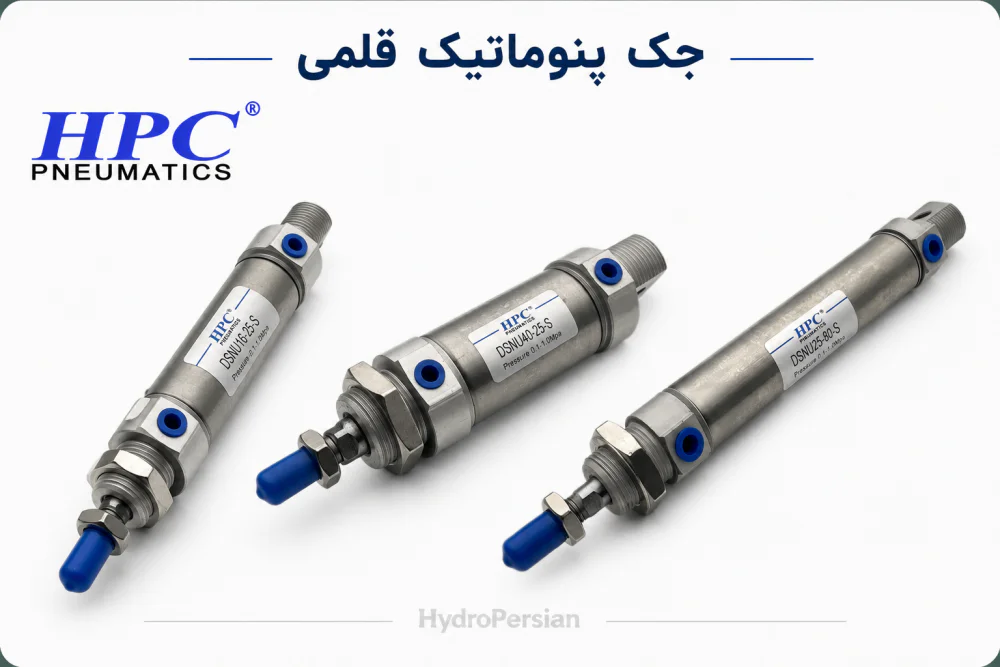

جک پنوماتیک قلمی

جک پنوماتیک قلمی یکی از پر مصرف ترین و کارآمدترین انواع جک پنوماتیک می باشد که کارایی خاصی را با توجه به جنس سیلندر و ابعاد خود در سیستم های پنوماتیک دارد. در ادامه به توضیح انواع آن و کارایی می پردازیم.

مزایای جک پنوماتیک قلمی :

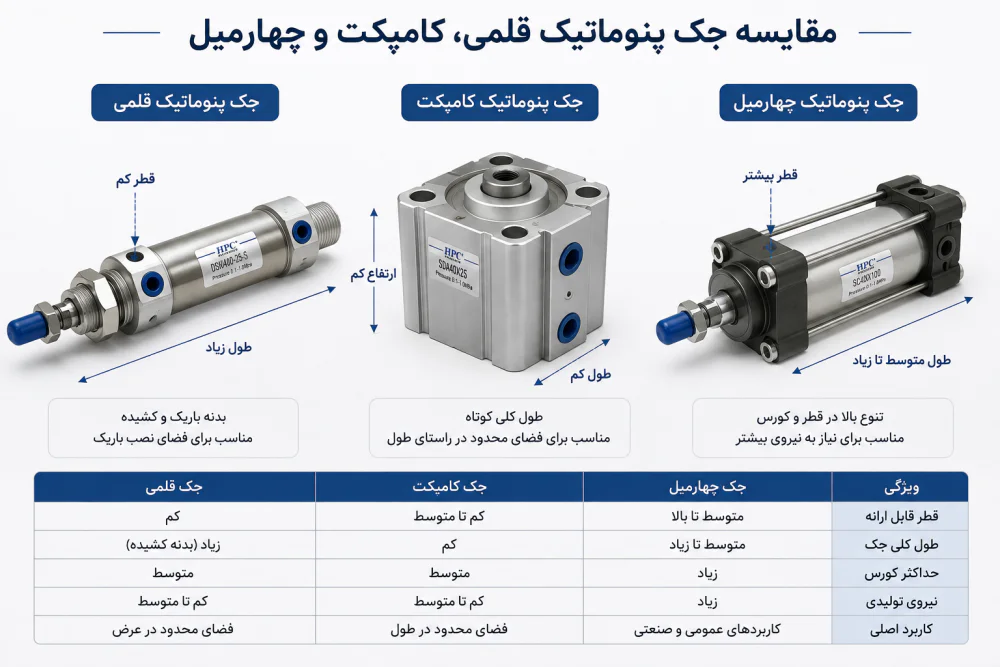

1. ابعاد : همانطور که از نام آن پیداست (قلمی) این جک دارای ابعاد کوچک تری نسبت به جک های دیگر مانند مدل چهارمیل و یا پروفیلی می باشد. یعنی در یک سیستم پنوماتیک اگر نیاز به یک عملگر پنوماتیک کوچک داشته باشیم ، جک پنوماتیک قلمی بهترین گزینه برای استفاده است.
2. جنس بدنه : در بسیاری از صنایع مختلف مانند صنایع غذایی یا پزشکی که نیاز به استریل بودن قطعات موجود در خطوط تولید یا اتاق جراحی می باشد این مدل بسیار کار آمد است چرا که در هر دو مدل بدنه استیل و آلومنیوم موجود می باشد.
3. سرعت بالا : به دلیل بهینه بودن نسبت قطر به سایز شفت، می توانید سرعت را در بالاترین راندمان دریافت کنید.

” در جدول زیر که بخشی از کاتالوگ می باشد، می توانید قطر و کورس های مختلف جک پنوماتیک قلمی را در مدل های مختلف مشاهده کنید “

راهنمای خرید جک پنوماتیک قلمی :

در کل برای خرید جک پنوماتیک نیاز به 2 مولفه دارید : قطر + کورس

1.   انتخاب قطر : همانطور که گفتیم این مدل از جک های قلمی دارای قطر محدود و کوچک تری به نسب مدل های دیگر هستند. ابتدا با آگاهی از قدرت مورد نیاز خود طبق جدول زیر اقدام به انتخاب قطر مورد نظر کنید :


   قدرت (کیلرم نیرو)	قطر (میلی متر)
   4.5	10
   6.5	12
   12	16
   18.5	20
   30	25
   48	32

   توجه کنید که فشار در حالت نرمال 6 بار و سیستم نیمه ایده آل در نظر گرفته شده است ( جک عمودی )

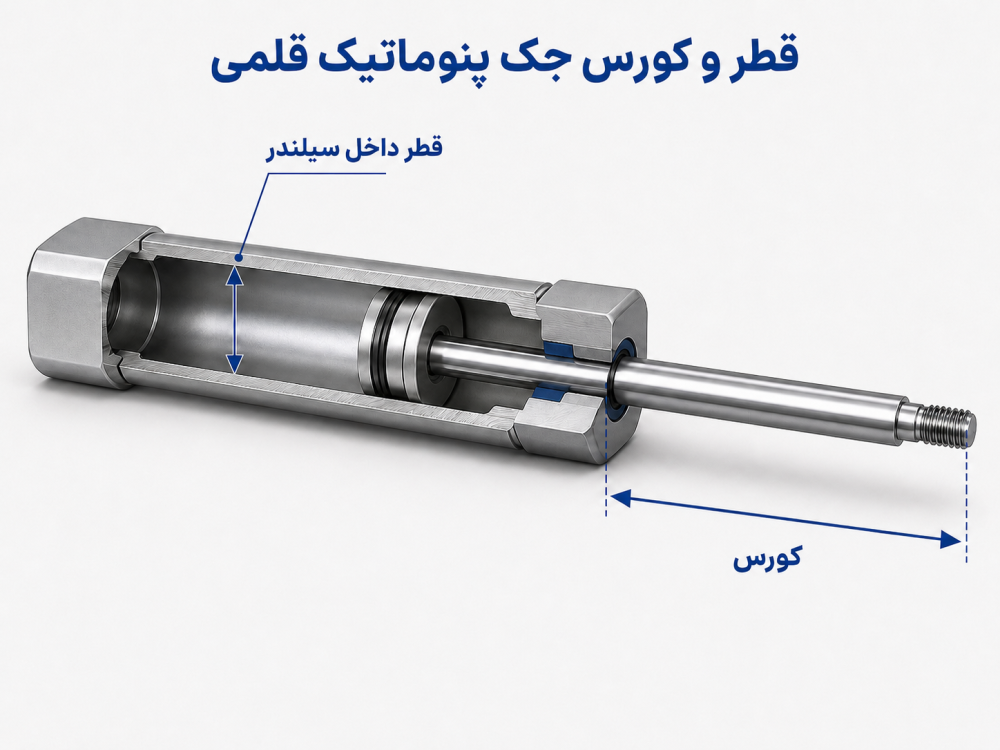

2. انتخاب کورس : به طول بازی شفت جک می گویند و به دلیل محدود بودن قطر در جک پنوماتیک قلمی ، کورس محدودی نیز می توانید انتخاب کنید.
   کورس های قابل انتخاب به ترتیب : 25 – 50 – 80 – 100 – 125 – 150 – 200 – 250 – 300 میلی متر می باشد
