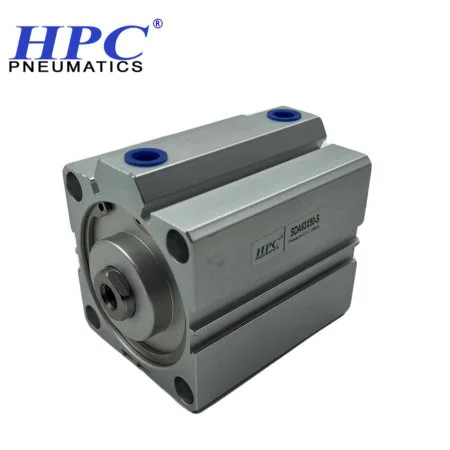

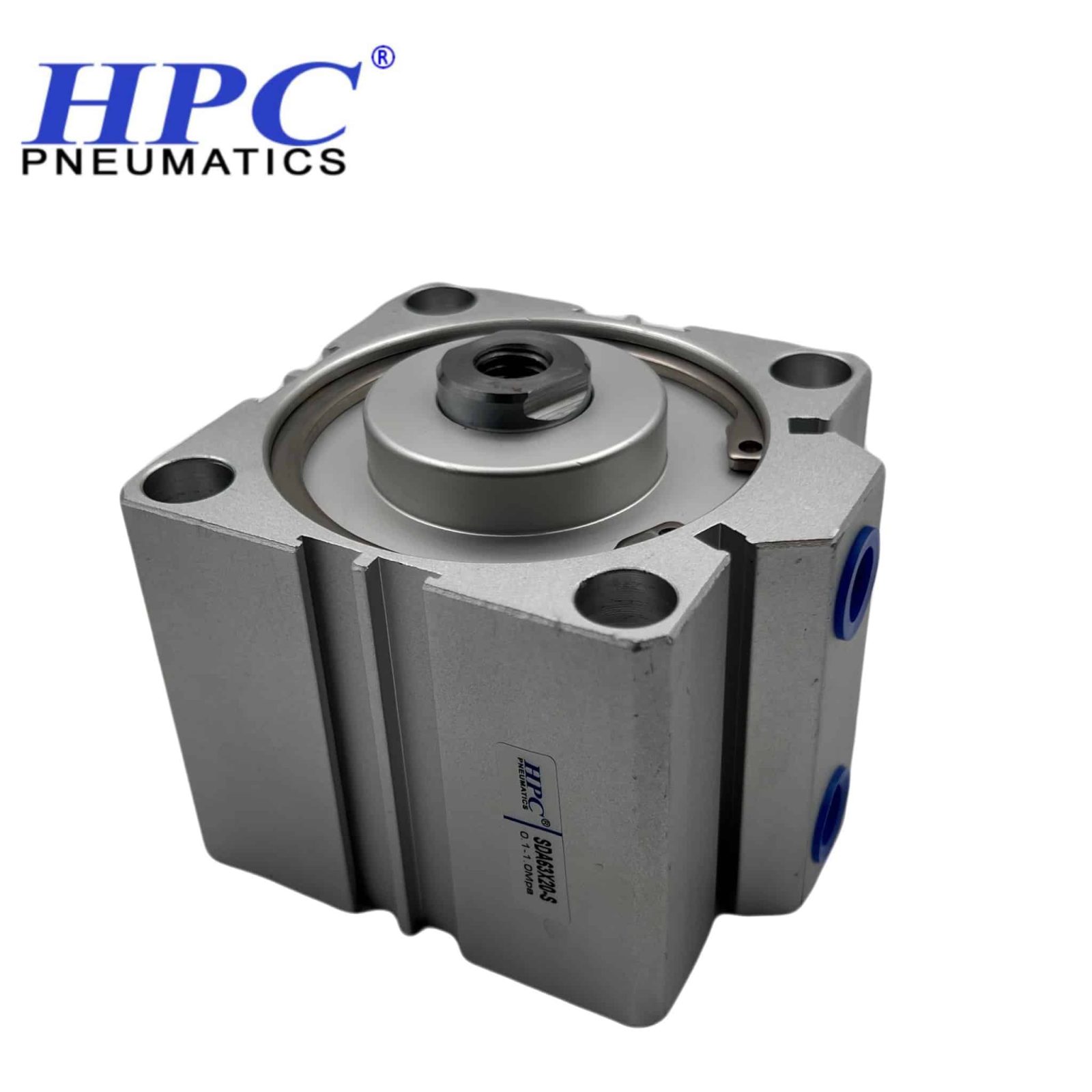

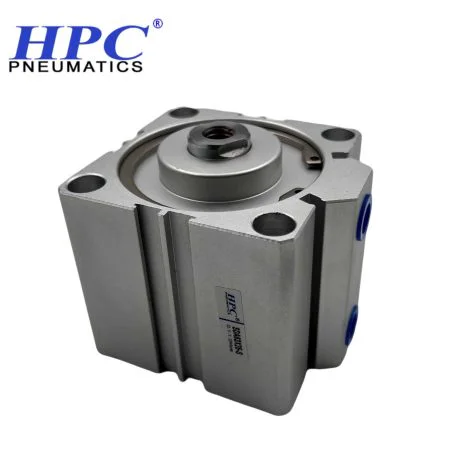

جک پنوماتیک کامپکت
جک پنوماتیک کامپکت یا جک SDA یک سیلندر بادی با بدنه کوتاه و فشرده است که برای دستگاه‌هایی با فضای نصب محدود استفاده می‌شود. برای انتخاب مدل مناسب، ابتدا قطر پیستون را بر اساس نیروی مورد نیاز و سپس کورس جک را بر اساس مقدار حرکت انتخاب کنید. مدل‌های موجود این صفحه را می‌توانید بر اساس سایز و قیمت مقایسه کنید.

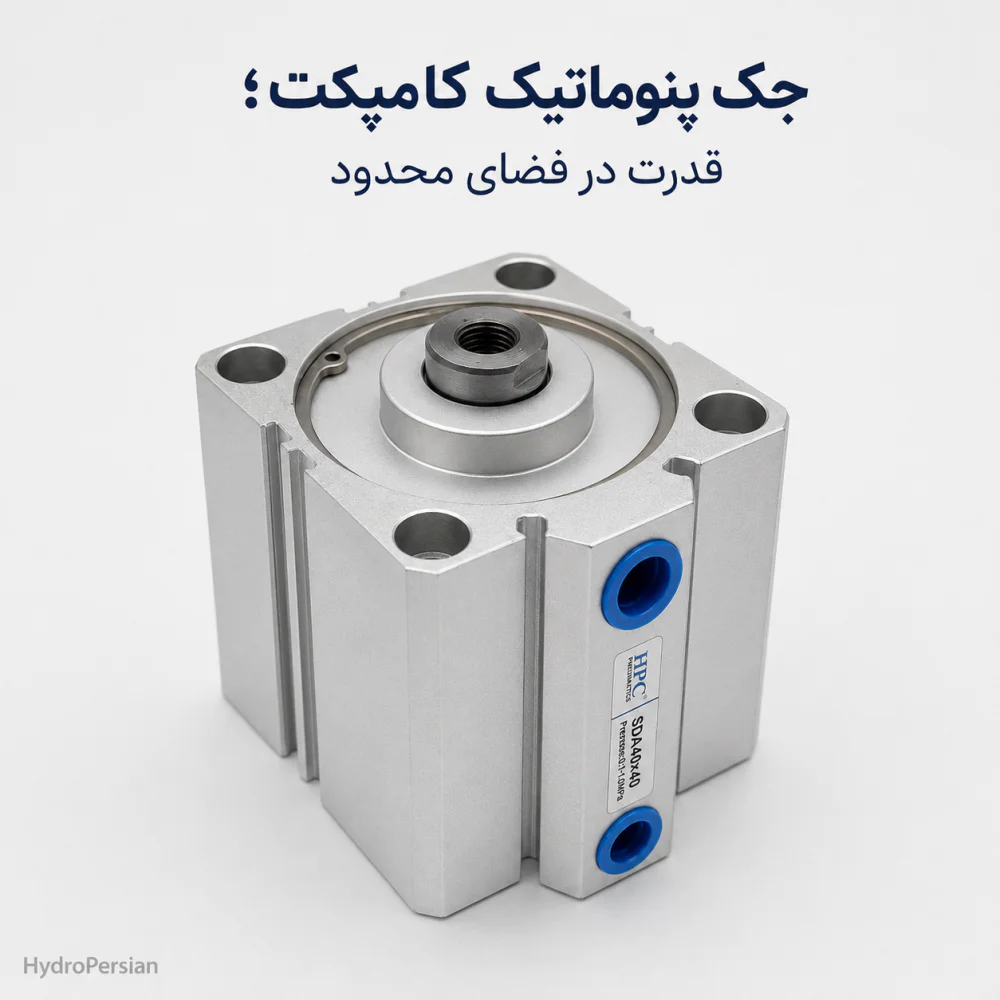

جک پنوماتیک کامپکت چیست؟
جک پنوماتیک کامپکت یکی از انواع جک پنوماتیک است که طول بدنه آن نسبت به بسیاری از سیلندرهای بادی معمولی کمتر است. به همین دلیل زمانی استفاده می‌شود که فضای کافی برای نصب یک جک بلند وجود ندارد.
سری SDA یکی از رایج‌ترین مدل‌های جک کامپکت است. این جک‌ها معمولاً برای حرکت‌های خطی کوتاه مانند فشار دادن، نگه داشتن، توقف یا جابه‌جایی قطعات در ماشین‌آلات استفاده می‌شوند.
فهرست مطالب
- جک پنوماتیک کامپکت چیست؟
- جک کامپکت چه زمانی انتخاب مناسبی است؟
- چگونه سایز جک پنوماتیک کامپکت را انتخاب کنیم؟
- ابعاد جک کامپکت SDA
- جک کامپکت مگنت‌دار و ساده چه تفاوتی دارند؟
- تفاوت جک پنوماتیک کامپکت با چهارمیل و قلمی
- آیا جک پنوماتیک کامپکت قابل تعمیر است؟
- قیمت جک پنوماتیک کامپکت به چه عواملی بستگی دارد؟
- بهترین برندهای جک پنوماتیک کامپکت
- نکات مهم نصب و نگهداری جک کامپکت
- سوالات متداول درباره جک پنوماتیک کامپکت
جک کامپکت چه زمانی انتخاب مناسبی است؟
مهم‌ترین دلیل انتخاب جک کامپکت، کمبود فضای نصب است. اگر به نیروی خطی نیاز دارید اما طول آزاد دستگاه اجازه نصب یک جک بلندتر را نمی‌دهد، کامپکت می‌تواند گزینه مناسبی باشد.
کاربردهای رایج آن شامل موارد زیر است:
- پرس و فشردن قطعات
- نگه داشتن یا کلمپ کردن قطعه
- توقف محصول روی خطوط تولید
- جابه‌جایی‌های کوتاه
- دستگاه‌های بسته‌بندی
- ماشین‌آلات اتوماتیک با فضای محدود
به‌طور کلی فشار دادن، نگه داشتن، جابه‌جایی و توقف قطعات از رایج‌ترین کاربردهای جک پنوماتیک هستند؛ اما مدل کامپکت بیشتر زمانی انتخاب می‌شود که همین حرکات باید در فضای محدودی انجام شوند.
اگر به کورس‌های بسیار بلند نیاز دارید، معمولاً مدل کامپکت اولین انتخاب نیست و بهتر است سایر انواع جک پنوماتیک نیز بررسی شوند.

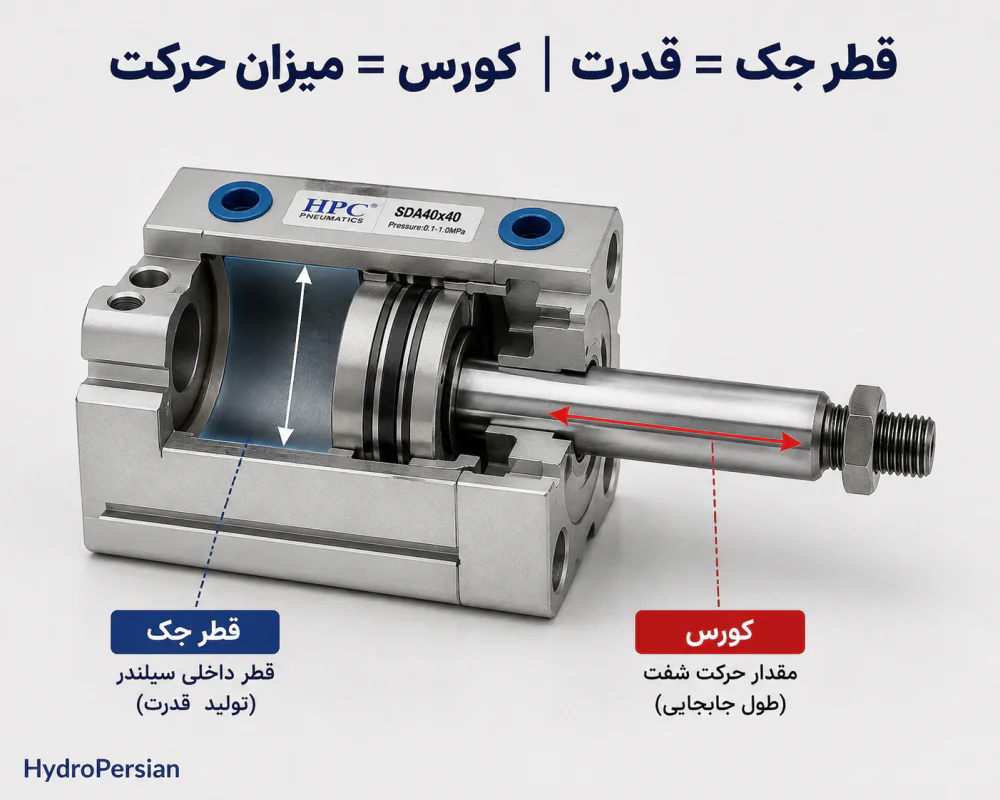

چگونه سایز جک پنوماتیک کامپکت را انتخاب کنیم؟
برای انتخاب جک کامپکت دو عدد از همه مهم‌تر هستند: قطر داخلی سیلندر و کورس جک.
قطر پیستون و قدرت جک
قطر داخلی سیلندر مشخص می‌کند جک در یک فشار مشخص تقریباً چه مقدار نیرو تولید می‌کند. هرچه قطر پیستون بزرگ‌تر شود، سطح مؤثر پیستون و در نتیجه نیروی جک نیز افزایش پیدا می‌کند.
نیروی تئوری تقریبی در فشار ۶ بار به شکل زیر است:
|
قطر داخلی سیلندر |
نیروی تقریبی در ۶ بار |
|---|---|
|
32 میلی‌متر |
48.2 کیلوگرم‌نیرو |
|
40 میلی‌متر |
75.3 کیلوگرم‌نیرو |
|
50 میلی‌متر |
117.7 کیلوگرم‌نیرو |
|
63 میلی‌متر |
186.9 کیلوگرم‌نیرو |
|
80 میلی‌متر |
301.2 کیلوگرم‌نیرو |
|
100 میلی‌متر |
471 کیلوگرم‌نیرو |
این اعداد نیروی تئوری در زمان حرکت رو به جلو هستند. اصطکاک، افت فشار و شرایط واقعی سیستم باعث می‌شوند نیروی قابل استفاده کمی کمتر باشد؛ بنابراین بهتر است جک دقیقاً لب مرز نیروی مورد نیاز انتخاب نشود.
کورس جک کامپکت
کورس مقدار مسافتی است که شفت جک حرکت می‌کند. برخلاف قطر پیستون، افزایش کورس به‌تنهایی باعث افزایش قدرت جک نمی‌شود.
جک‌های کامپکت معمولاً برای کورس‌های کوتاه ساخته می‌شوند و بسته به قطر و سازنده، کورس‌هایی مانند 10، 15، 20، 25، 30، 40، 50، 80 و 100 میلی‌متر در این سری دیده می‌شود.
هنگام انتخاب، کورسی را انتخاب کنید که مقدار حرکت مورد نیاز دستگاه را پوشش دهد و فضای کافی برای باز شدن کامل شفت نیز وجود داشته باشد.
اعداد روی جک کامپکت یعنی چه؟
در نام‌گذاری محصولات این صفحه، برای مثال:
جک کامپکت 50×80
یعنی:
- کورس جک: 50 میلی‌متر
- قطر داخلی سیلندر: 80 میلی‌متر
بنابراین این مدل حدود 50 میلی‌متر حرکت دارد و قطر پیستون آن 80 میلی‌متر است.

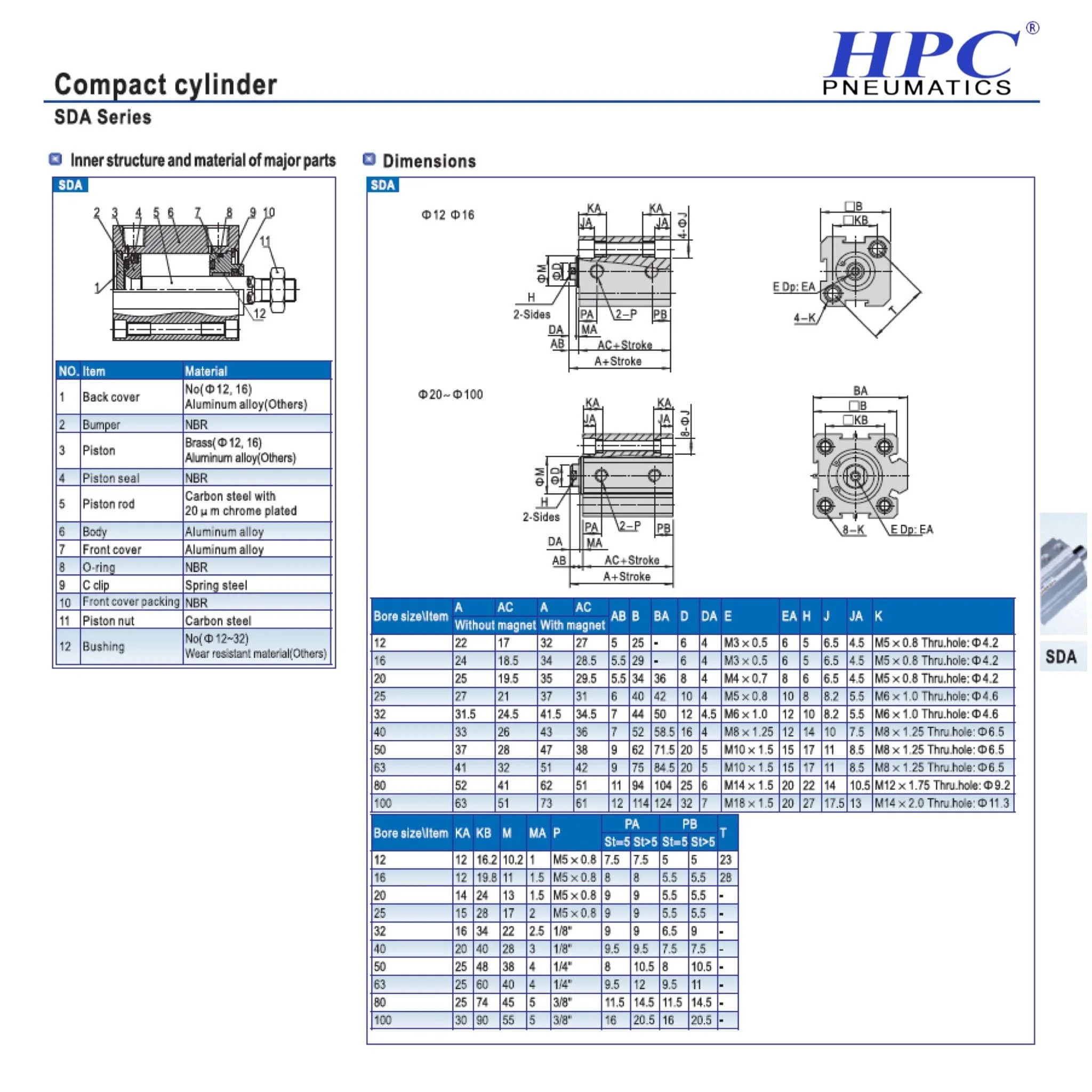

ابعاد جک کامپکت SDA
یکی از مهم‌ترین موارد هنگام تعویض جک کامپکت، بررسی ابعاد نصب است. فقط یکسان بودن قطر و کورس برای جایگزینی دو جک کافی نیست.
فاصله سوراخ‌های نصب، ابعاد بدنه، رزوه شفت و محل پورت‌های هوا نیز باید بررسی شوند.
SDA یکی از سری‌های رایج جک کامپکت است، اما قبل از جایگزین کردن دو برند مختلف بهتر است نقشه ابعادی یا کاتالوگ هر دو مدل با یکدیگر مقایسه شود.

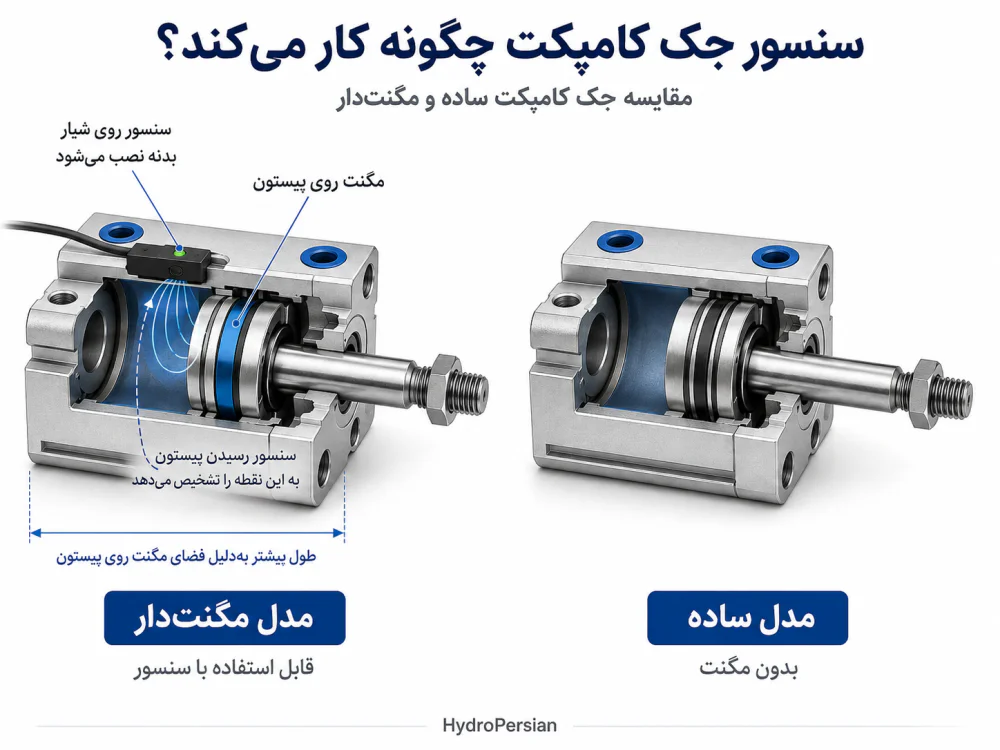

جک کامپکت مگنت‌دار و ساده چه تفاوتی دارند؟
از نظر وجود مگنت روی پیستون، جک‌های پنوماتیک کامپکت معمولاً در دو نسخه ساده و مگنت‌دار عرضه می‌شوند.
در جک کامپکت ساده، پیستون مگنت ندارد و در نتیجه امکان تشخیص موقعیت پیستون با سنسور مغناطیسی معمولی وجود ندارد.
در مدل مگنت‌دار یک آهنربای حلقه‌ای روی یا داخل مجموعه پیستون قرار می‌گیرد. این مگنت باعث می‌شود سنسوری که روی شیار بدنه نصب شده است بتواند عبور یا رسیدن پیستون به نقطه مورد نظر را تشخیص دهد.
در بسیاری از سری‌های جک کامپکت، اگر قطر و کورس دو جک یکسان باشد، مدل مگنت‌دار ممکن است کمی طول بیشتری نسبت به مدل ساده داشته باشد؛ زیرا وجود مگنت و ساختار مربوط به آن روی پیستون می‌تواند فضای بیشتری اشغال کند. با این حال مقدار این اختلاف در همه برندها یکسان نیست و برای تعویض جک باید ابعاد واقعی مدل مورد نظر بررسی شود.
سنسور جک پنوماتیک کامپکت چه کاری انجام می‌دهد؟
سنسور مغناطیسی روی شیار مخصوص بدنه جک نصب می‌شود. هنگامی که پیستون مگنت‌دار به محل سنسور می‌رسد، سنسور فعال شده و یک سیگنال الکتریکی به PLC، رله یا سیستم کنترل ارسال می‌کند.
برای مثال در یک دستگاه اتوماتیک می‌توان از سنسور استفاده کرد تا بعد از رسیدن جک به انتهای کورس، مرحله بعدی دستگاه شروع شود.
نکته مهم این است که سنسور معمولی جک مقدار دقیق کورس را اندازه‌گیری نمی‌کند؛ بلکه مشخص می‌کند پیستون به نقطه‌ای که سنسور در آن نصب شده رسیده است یا خیر.
بنابراین اگر قرار است روی جک کامپکت سنسور نصب شود، هنگام خرید باید علاوه بر قطر و کورس، مگنت‌دار بودن جک و سازگاری سنسور با شیار بدنه نیز بررسی شود.

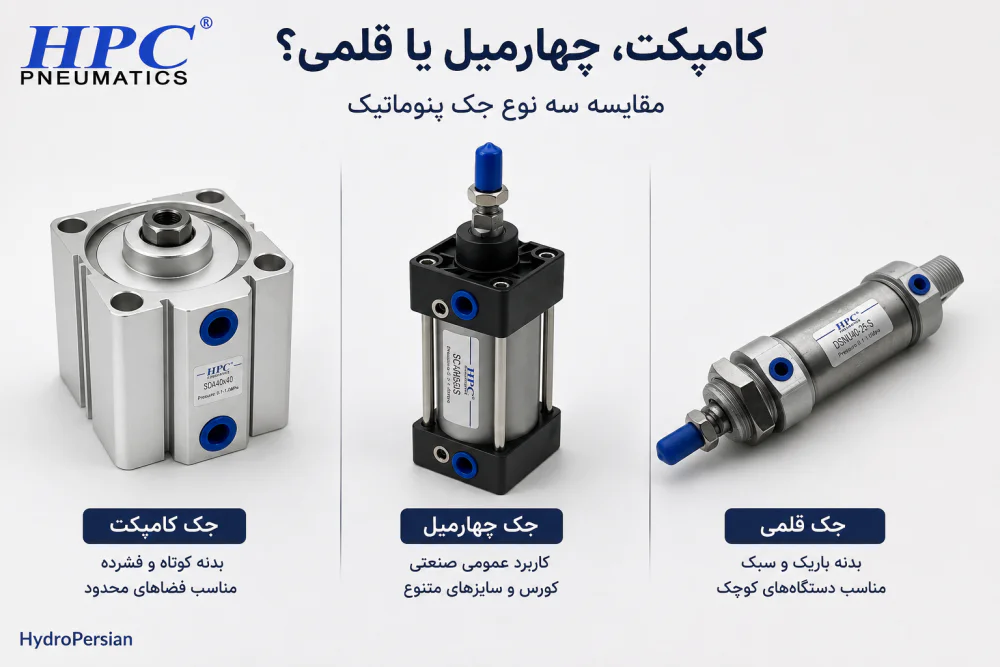

تفاوت جک پنوماتیک کامپکت با چهارمیل و قلمی
هر سه مدل حرکت خطی ایجاد می‌کنند، اما شکل بدنه و کاربرد آن‌ها متفاوت است.
|
ویژگی |
کامپکت |
چهارمیل |
قلمی |
|---|---|---|---|
|
فضای نصب در طول |
بسیار کم |
بیشتر |
نسبتاً کم |
|
کورس‌های بلند |
محدودتر |
مناسب |
مناسب در سایزهای مشخص |
|
قطرهای بزرگ |
مناسب |
بسیار مناسب |
محدودتر |
|
کاربرد اصلی |
فضای محدود و حرکت کوتاه |
کاربرد عمومی صنعتی |
دستگاه‌های کوچک و سبک |
|
شکل بدنه |
کوتاه و پهن |
مستطیلی با چهار میل |
باریک و استوانه‌ای |
اگر فضای نصب محدود نیست و به کورس‌های متنوع‌تر نیاز دارید، جک پنوماتیک چهارمیل یکی از گزینه‌های رایج است. در مقابل، اگر بدنه باریک‌تر و وزن کمتر اهمیت بیشتری دارد، جک پنوماتیک قلمی می‌تواند انتخاب مناسب‌تری باشد.
آیا جک پنوماتیک کامپکت قابل تعمیر است؟
قابل تعمیر بودن جک کامپکت به ساختار بدنه آن بستگی دارد.
برخی مدل‌ها به شکلی ساخته شده‌اند که امکان باز کردن بدنه و تعویض اورینگ، پکینگ یا سایر قطعات آب‌بندی وجود دارد. در مقابل، بعضی مدل‌های پرسی برای باز و بسته شدن مجدد طراحی نشده‌اند و تعمیر آن‌ها ممکن است مقرون‌به‌صرفه یا حتی ممکن نباشد.
اگر جک دچار نشتی هوا، کاهش قدرت، حرکت نامنظم یا گیرکردن شفت شده است، ابتدا باید علت خرابی مشخص شود. این موارد و روش عیب‌یابی آن‌ها را در راهنمای تعمیر جک پنوماتیک توضیح داده‌ایم.
قیمت جک پنوماتیک کامپکت به چه عواملی بستگی دارد؟
قیمت جک کامپکت فقط به طول آن بستگی ندارد. مهم‌ترین عوامل مؤثر عبارت‌اند از:
- قطر داخلی سیلندر
- طول کورس
- ساده یا مگنت‌دار بودن
- برند و کیفیت ساخت
- کیفیت سیل‌کیت و شفت
- قابلیت تعمیر و تأمین قطعات یدکی
- شرایط گارانتی و خدمات پس از فروش
برای مقایسه قیمت بهتر است ابتدا قطر و کورس مورد نیاز مشخص شود و سپس مدل‌های هم‌سایز و هم‌نوع با یکدیگر مقایسه شوند.
بهترین برندهای جک پنوماتیک کامپکت
برندهای مختلفی جک پنوماتیک کامپکت تولید می‌کنند و انتخاب بهترین برند به شرایط دستگاه، بودجه، سایز مورد نیاز و دسترسی به قطعات یدکی بستگی دارد.
از برندهای شناخته‌شده جک پنوماتیک کامپکت می‌توان به SMC، Festo، AirTAC و HPC اشاره کرد.
|
برند |
سری معروف کامپکت |
ویژگی کلی |
|---|---|---|
|
SMC |
CQ2 |
تنوع زیاد سایز و تجهیزات جانبی |
|
Festo |
ADN |
کیفیت ساخت بالا و مناسب اتوماسیون صنعتی |
|
AirTAC |
SDA |
پرکاربرد در ماشین‌آلات عمومی صنعتی |
|
HPC |
SDA |
مناسب کاربردهای عمومی و سایزهای پرمصرف |
SMC یکی از شناخته‌شده‌ترین سازندگان تجهیزات پنوماتیک است و سری CQ2 آن از جک‌های کامپکت پرکاربرد در ماشین‌آلات و سیستم‌های اتوماسیون محسوب می‌شود.
Festo نیز سری ADN را در گروه سیلندرهای کامپکت عرضه می‌کند و معمولاً در سیستم‌های صنعتی و اتوماسیون دقیق استفاده می‌شود.
AirTAC با سری SDA یکی دیگر از گزینه‌های رایج بازار است و تنوع مناسبی از قطر و کورس را برای کاربردهای عمومی صنعتی ارائه می‌دهد.
HPC نیز جک‌های کامپکت سری SDA را در سایزهای مختلف تولید می‌کند و مدل‌های مختلف آن بر اساس قطر و کورس در این صفحه قابل انتخاب هستند.
در نهایت نمی‌توان یک برند را برای تمام کاربردها بهترین دانست. اگر جک قرار است جایگزین یک مدل موجود شود، علاوه بر قطر و کورس باید ابعاد نصب، محل پورت‌ها، نوع شفت و مگنت‌دار یا ساده بودن آن نیز بررسی شود.
نکات مهم نصب و نگهداری جک کامپکت
جک باید بدون کج‌شدگی نصب شود و شفت در طول حرکت تحت فشار جانبی قرار نگیرد. محل نصب نیز باید به اندازه‌ای فضا داشته باشد که شفت بتواند تا انتهای کورس بدون برخورد با قطعات دیگر حرکت کند. نحوه اتصال جک، فلوکنترل، شیلنگ و شیر فرمان را در آموزش نصب جک پنوماتیک مرحله‌به‌مرحله توضیح داده‌ایم.
بعد از نصب نیز کیفیت هوای ورودی، نشتی اتصالات و وضعیت شفت باید کنترل شود. ورود رطوبت و آلودگی به مدار می‌تواند عمر سیل‌ها و سطح داخلی جک را کاهش دهد. استفاده از واحد مراقبت پنوماتیک مناسب به کاهش این مشکلات کمک می‌کند.
همچنین بهتر است نکات اصلی نگهداری جک پنوماتیک مانند بررسی دوره‌ای نشتی، اتصالات و وضعیت عملکرد جک رعایت شود تا احتمال خرابی زودهنگام کاهش پیدا کند.
سوالات متداول درباره جک پنوماتیک کامپکت
جک پنوماتیک SDA چیست؟
SDA نام یکی از سری‌های رایج جک پنوماتیک کامپکت است که به دلیل بدنه کوتاه برای فضاهای محدود استفاده می‌شود.
جک کامپکت مگنت‌دار چه تفاوتی با مدل ساده دارد؟
مدل مگنت‌دار دارای آهنربا روی یا داخل مجموعه پیستون است و امکان استفاده از سنسور مغناطیسی برای تشخیص موقعیت پیستون را فراهم می‌کند. مدل ساده این مگنت را ندارد.
آیا می‌توان روی هر جک کامپکت سنسور نصب کرد؟
خیر. برای استفاده از سنسور مغناطیسی باید پیستون جک مگنت‌دار باشد و بدنه نیز امکان نصب سنسور سازگار را داشته باشد.
آیا جک کامپکت از جک چهارمیل ضعیف‌تر است؟
اگر قطر پیستون و فشار کاری دو جک یکسان باشد، نیروی تئوری آن‌ها تقریباً یکسان است. تفاوت اصلی در ابعاد بدنه، ساختار و محدوده کورس‌های قابل انتخاب است.
آیا کورس بیشتر باعث افزایش قدرت جک می‌شود؟
خیر. قدرت جک بیشتر به قطر پیستون و فشار هوای ورودی وابسته است. کورس فقط مقدار حرکت شفت را مشخص می‌کند.
برای خرید جک کامپکت چه اطلاعاتی لازم است؟
در حالت معمول باید حداقل قطر داخلی سیلندر، کورس مورد نیاز، فشار کاری، فضای نصب و نیاز یا عدم نیاز به مدل مگنت‌دار مشخص باشد.
آیا می‌توان جک کامپکت یک برند را با برند دیگری جایگزین کرد؟
در صورت یکسان بودن مشخصات عملکردی امکان آن وجود دارد، اما قبل از تعویض باید ابعاد نصب، فاصله سوراخ‌ها، رزوه شفت، محل پورت‌های هوا و ساده یا مگنت‌دار بودن دو جک نیز با یکدیگر مقایسه شوند.
