کاربرد جک پنوماتیک در صنعت و ماشینآلات (تفکیک شده)
زمان مطالعه: 6 دقیقه
کاربرد جک پنوماتیک در دستگاهها و ماشینآلات صنعتی برای ایجاد حرکت با استفاده از هوای فشرده است. به زبان ساده، هر جا نیاز باشد قطعهای هل داده شود، کشیده شود، نگه داشته شود، بالا و پایین برود یا در یک مسیر مشخص جابهجا شود میتوان از جک پنوماتیک استفاده کرد.
به همین دلیل جکهای پنوماتیک را میتوان در دستگاههای بستهبندی، خطوط تولید، ماشینآلات صنعتی، سیستمهای اتوماسیون، دستگاههای مونتاژ و بسیاری از تجهیزات صنعتی مشاهده کرد.
فهرست مطالب
- جک پنوماتیک چه کارهایی انجام میدهد؟
- کاربرد جک پنوماتیک در دستگاههای بستهبندی
- کاربرد جک پنوماتیک در خطوط تولید و اتوماسیون
- کاربرد جک پنوماتیک در دستگاههای صنعتی
- کاربرد جک پنوماتیک برای نگه داشتن قطعه
- کاربرد جک پنوماتیک در فضاهای محدود
- کدام نوع جک پنوماتیک برای چه کاربردی مناسب است؟
- نصب و راهاندازی جک پنوماتیک
- برای انتخاب جک پنوماتیک مناسب به چه چیزهایی توجه کنیم؟
- سوالات متداول درباره کاربرد جک پنوماتیک
جک پنوماتیک چه کارهایی انجام میدهد؟
مهمترین کاربردهای جک پنوماتیک عبارتاند از:
| نوع حرکت یا عملیات | نمونه کاربرد |
|---|---|
| هل دادن قطعه | انتقال یا خارج کردن محصول در خط تولید |
| کشیدن قطعه | بازگرداندن مکانیزم دستگاه |
| بالا و پایین بردن | جابهجایی قطعات در مسیرهای کوتاه |
| نگه داشتن قطعه | ثابت کردن قطعه هنگام مونتاژ، سوراخکاری یا برش |
| پرس کردن | پرس و مونتاژ قطعات سبک |
| باز و بسته کردن | حرکت دریچه، گیت یا قسمتهای متحرک دستگاه |
| جداسازی محصول | خطوط سورتینگ و بستهبندی |
در بیشتر این کاربردها، ورود هوای فشرده به سیلندر باعث حرکت پیستون و شفت میشود و معمولاً یک شیر برقی پنوماتیک وظیفه کنترل ورود و خروج هوا و جهت حرکت جک را بر عهده دارد.

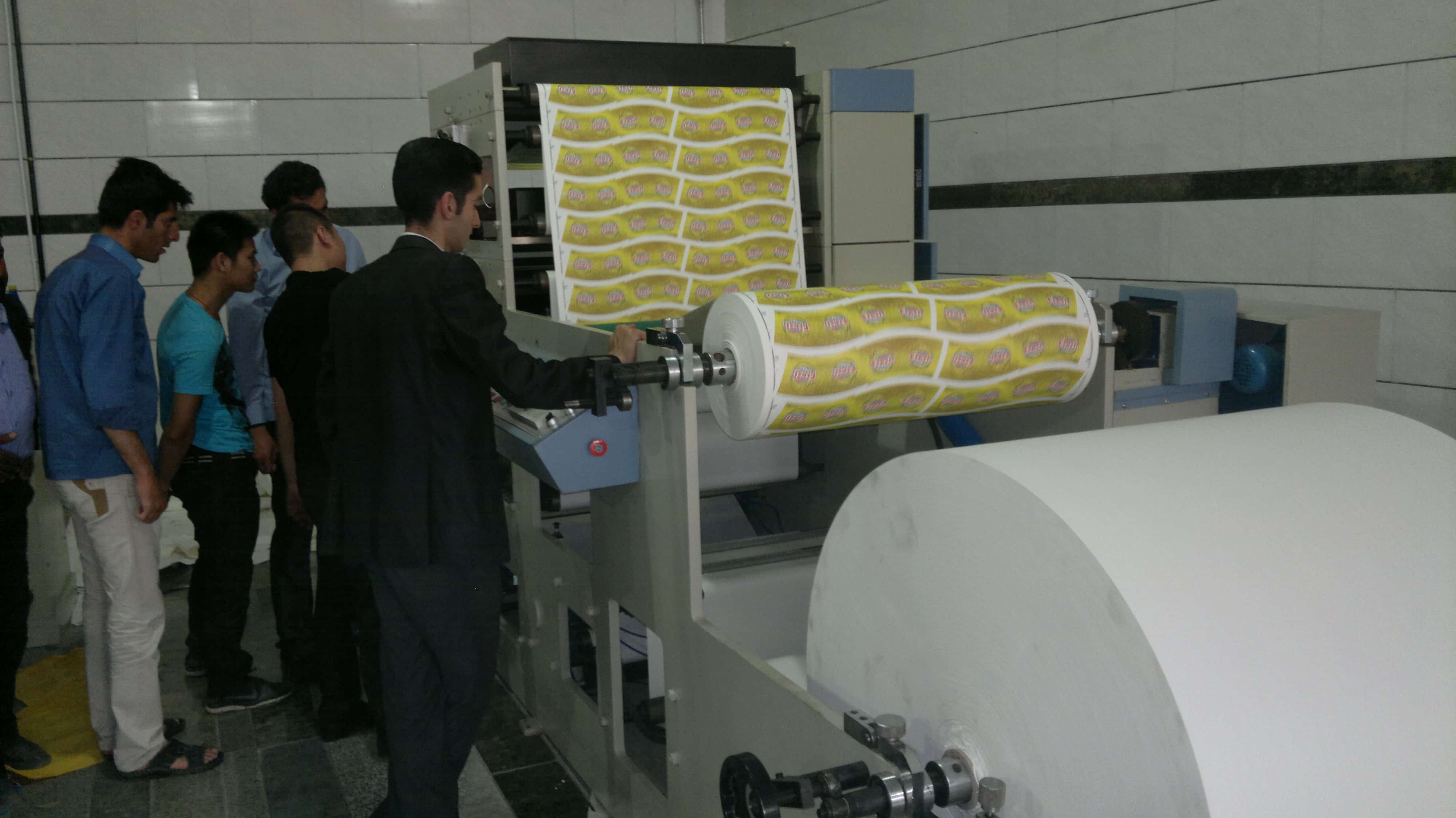

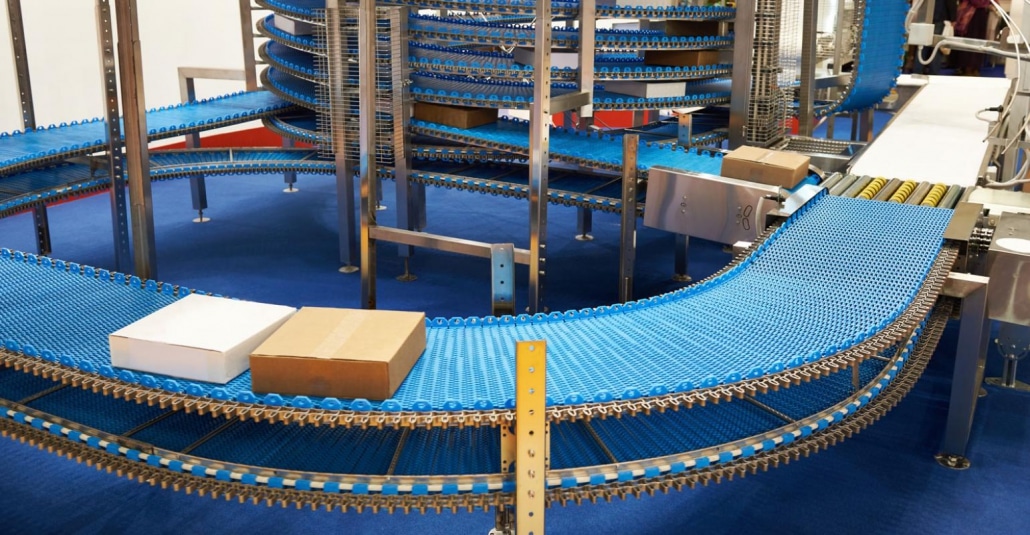

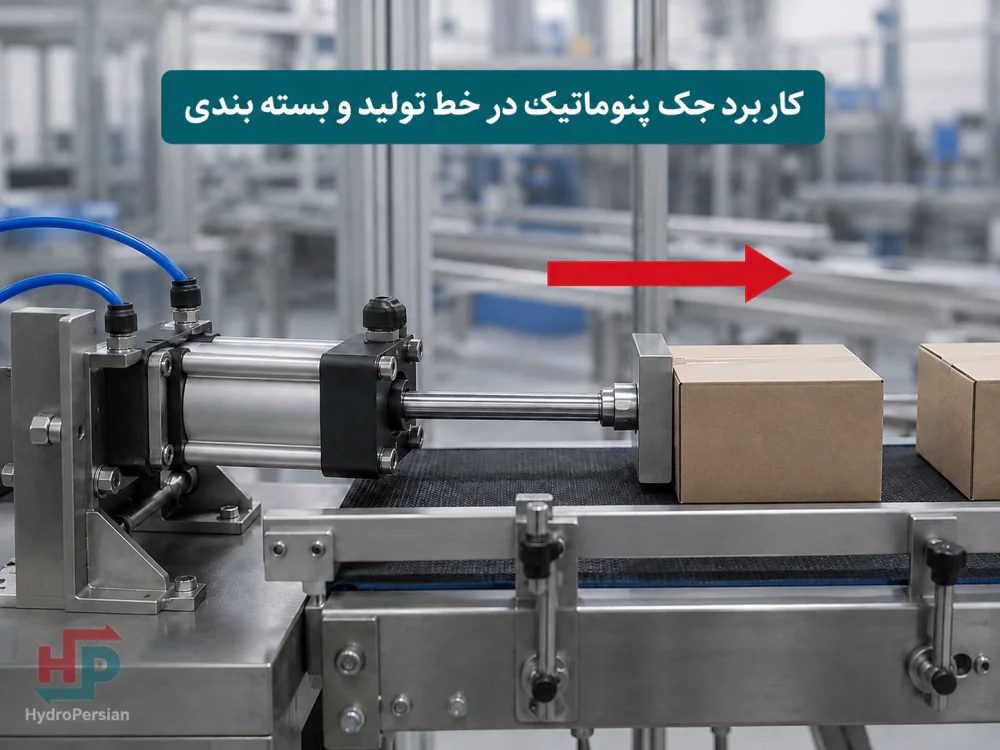

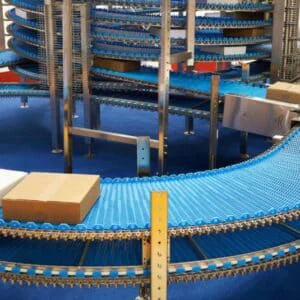

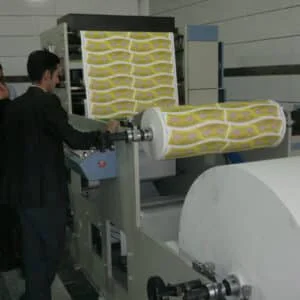

کاربرد جک پنوماتیک در دستگاههای بستهبندی
دستگاههای بستهبندی یکی از رایجترین محلهای استفاده از جک پنوماتیک هستند. سرعت مناسب و امکان تکرار حرکت باعث شده این جکها برای بسیاری از عملیات دستگاههای بستهبندی مناسب باشند.
برای مثال میتوان از جک برای موارد زیر استفاده کرد:
- هل دادن محصول به داخل بسته
- متوقف کردن محصول روی نوار نقاله
- باز و بسته کردن فک دستگاه
- جدا کردن محصولات
- حرکت دادن تیغه یا مکانیزم دوخت
- انتقال محصول بین قسمتهای مختلف دستگاه
بسته به فضای موجود، طول حرکت و نیروی مورد نیاز، مدل جک مورد استفاده در هر دستگاه میتواند متفاوت باشد.

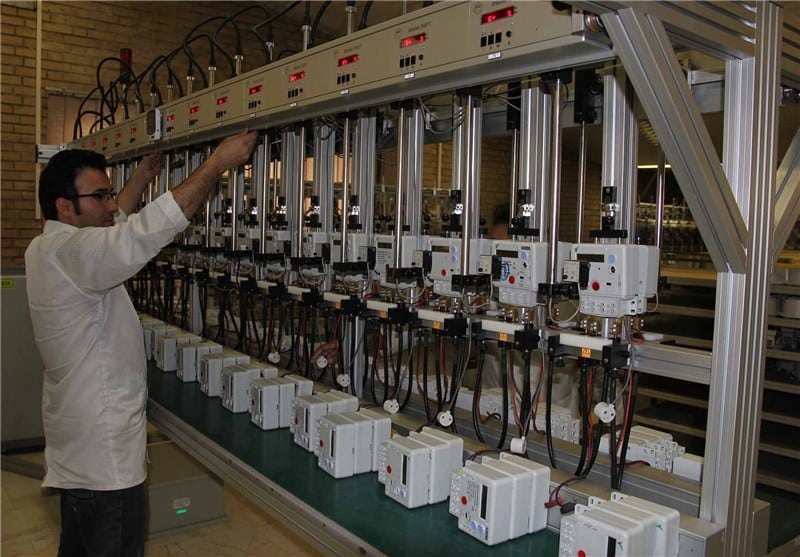

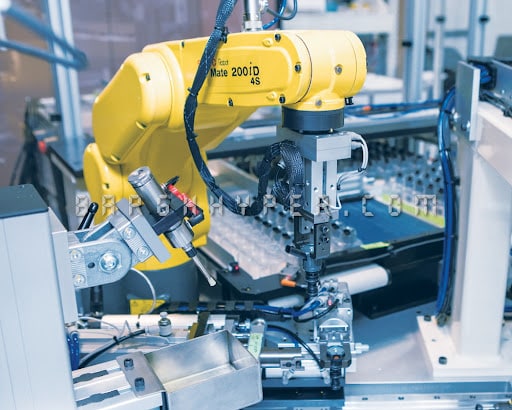

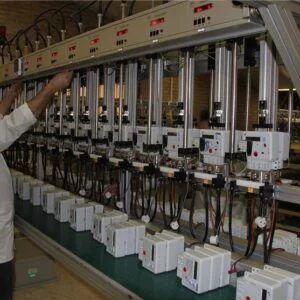

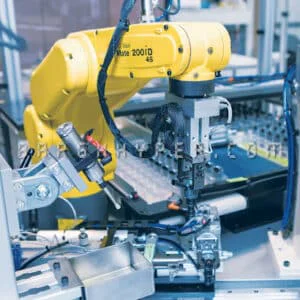

کاربرد جک پنوماتیک در خطوط تولید و اتوماسیون
در خطوط تولید، بسیاری از حرکات ساده و تکرارشونده را میتوان با جک پنوماتیک انجام داد.
برای مثال یک قطعه وارد ایستگاه مونتاژ میشود؛ یک جک میتواند قطعه را متوقف کند، جک دیگری آن را در محل مناسب نگه دارد و پس از پایان عملیات، جک بعدی قطعه را به مرحله بعد منتقل کند.
به همین دلیل از جکهای پنوماتیک در سیستمهای اتوماسیون برای انتقال، توقف، کلمپ کردن، مرتبسازی و خارج کردن قطعات استفاده میشود.

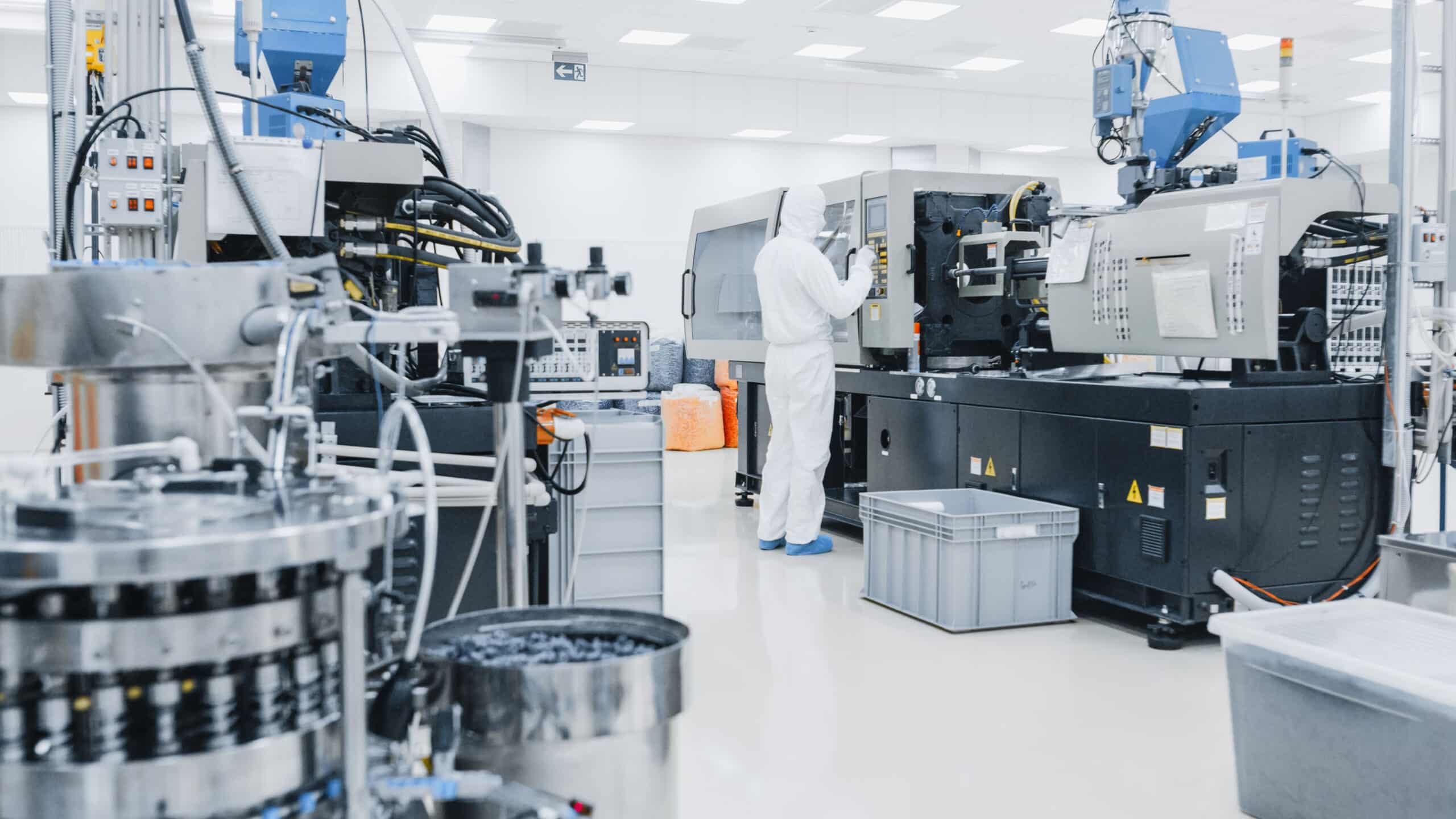

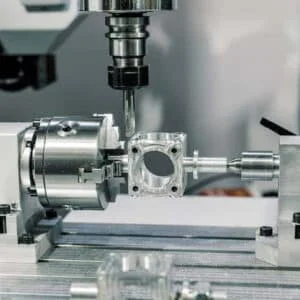

کاربرد جک پنوماتیک در دستگاههای صنعتی
در ماشینآلات صنعتی از جک پنوماتیک برای حرکت دادن قسمتهای مختلف دستگاه استفاده میشود. باز و بسته کردن درب یا دریچه، حرکت دادن مکانیزمها، فشار دادن قطعه و قرار دادن قطعه در موقعیت مشخص نمونههایی از این کاربرد هستند.
برای کاربردهای عمومی صنعتی، جک پنوماتیک چهارمیل یکی از گزینههای رایج است. در کاربردهای سنگینتر نیز میتوان از جک پنوماتیک پروفیلی استفاده کرد.

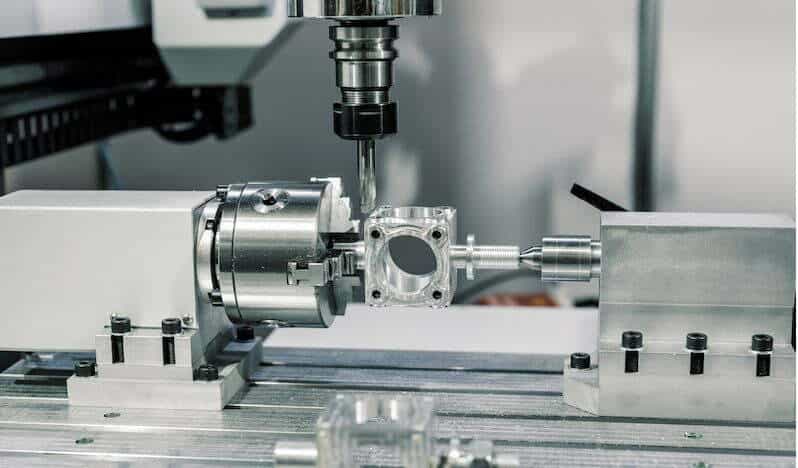

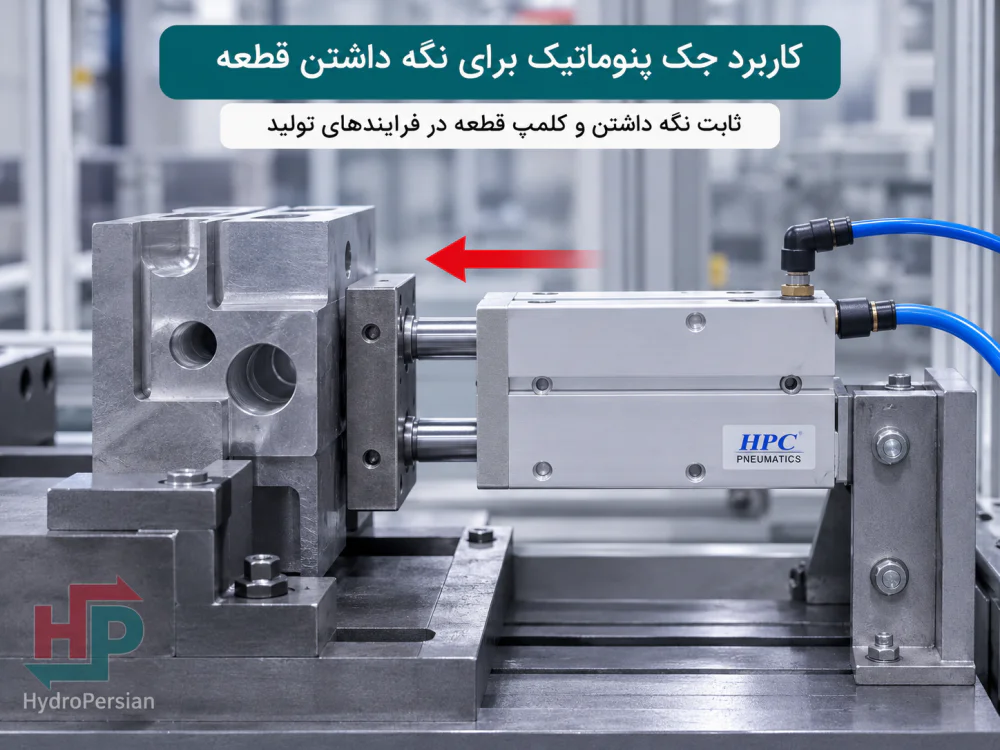

کاربرد جک پنوماتیک برای نگه داشتن قطعه
یکی دیگر از کاربردهای جک پنوماتیک، کلمپ یا ثابت نگه داشتن قطعه است.
برای مثال قبل از سوراخکاری، برش یا مونتاژ میتوان قطعه را با نیروی جک در محل مشخص نگه داشت و پس از پایان عملیات آن را آزاد کرد.
اگر علاوه بر حرکت خطی، جلوگیری از چرخش شفت نیز اهمیت داشته باشد، جک پنوماتیک دو شفت TN گزینه مناسبتری است.
کاربرد جک پنوماتیک در فضاهای محدود
در بعضی دستگاهها فضای کافی برای نصب یک سیلندر معمولی وجود ندارد. در چنین شرایطی ابعاد بدنه جک اهمیت بیشتری پیدا میکند.
جک پنوماتیک کامپکت طول کلی کمتری دارد و برای مکانیزمهایی که فضای نصب محدودی دارند مناسب است.
اگر بدنه باریک و قطر کم جک اهمیت بیشتری داشته باشد، جک پنوماتیک قلمی انتخاب مناسبتری خواهد بود.
کدام نوع جک پنوماتیک برای چه کاربردی مناسب است؟
مدل مناسب جک به نوع حرکت، فضای نصب و شرایط دستگاه بستگی دارد. اگر با مدلهای مختلف آشنایی ندارید، در مطلب انواع جک پنوماتیک تفاوت مدلها را جداگانه بررسی کردهایم.
برای انتخاب سریع بر اساس کاربرد، جدول زیر میتواند کمککننده باشد:
| نوع جک | کاربرد رایج | چه زمانی انتخاب کنیم؟ |
|---|---|---|
| جک چهارمیل | دستگاههای صنعتی، خطوط تولید و مکانیزمهای عمومی | زمانی که به یک جک مقاوم و عمومی برای کاربردهای صنعتی نیاز دارید |
| جک پروفیلی | ماشینآلات و خطوط تولید صنعتی | زمانی که قرار است جک در کارهای سنگینتر استفاده شود |
| جک کامپکت | مکانیزمهایی با فضای نصب محدود | زمانی که طول فضای نصب کم است |
| جک قلمی | دستگاههای کوچک و مکانیزمهای باریک | زمانی که قطر و ابعاد بدنه جک باید کم باشد |
| جک دو شفت TN | نگه داشتن، هدایت و جابهجایی قطعات | زمانی که جلوگیری از چرخش شفت یا پایداری بیشتر حرکت اهمیت دارد |
| جک سه شفت | هدایت دقیق و جابهجایی پایدار قطعات | زمانی که حرکت دقیق و مقاومت در برابر چرخش اهمیت زیادی دارد |
| جک تاندمی | ایجاد نیروی بیشتر بدون افزایش زیاد قطر جک | زمانی که نیروی یک جک معمولی کافی نیست و محدودیت فضا دارید |
| جک رادلس | جابهجایی قطعات در مسیرهای طولانی | زمانی که به کورس بلند نیاز دارید اما فضای کافی برای بیرون آمدن شفت وجود ندارد |
نوع جک تنها بخشی از انتخاب است. قطر پیستون، کورس، فشار کاری، سرعت حرکت و نحوه نصب نیز باید متناسب با شرایط دستگاه تعیین شوند.
نصب و راهاندازی جک پنوماتیک
بعد از انتخاب جک مناسب، نحوه اتصال هوای فشرده و تجهیزات کنترلی نیز اهمیت دارد. رگلاتور پنوماتیک برای تنظیم فشار هوای ورودی استفاده میشود و واحد مراقبت پنوماتیک نیز برای آمادهسازی هوای ورودی مدار به کار میرود.
اگر قصد دارید جک را روی دستگاه نصب کنید، در مطلب آموزش نصب جک پنوماتیک مراحل نصب و راهاندازی را کاملتر توضیح دادهایم.
برای انتخاب جک پنوماتیک مناسب به چه چیزهایی توجه کنیم؟
قبل از انتخاب جک، بهتر است ابتدا مشخص کنید جک قرار است چه حرکتی انجام دهد، چه مقدار نیرو نیاز دارید، کورس مورد نیاز چقدر است و چه فضایی برای نصب در اختیار دارید.
برای مثال، ممکن است برای یک مکانیزم ساده یک جک چهارمیل کاملاً مناسب باشد، اما همان جک در فضایی با محدودیت نصب قابل استفاده نباشد و جک کامپکت گزینه بهتری باشد. بنابراین انتخاب صحیح جک بیشتر از اینکه به یک مدل خاص وابسته باشد، به شرایط واقعی دستگاه بستگی دارد.
سوالات متداول درباره کاربرد جک پنوماتیک
جک پنوماتیک بیشتر در چه دستگاههایی استفاده میشود؟
جک پنوماتیک در دستگاههای بستهبندی، خطوط تولید، سیستمهای اتوماسیون، تجهیزات مونتاژ، دستگاههای پرس و بسیاری از ماشینآلات صنعتی استفاده میشود.
جک پنوماتیک چه حرکتی ایجاد میکند؟
بیشتر جکهای پنوماتیک حرکت خطی رفت و برگشتی ایجاد میکنند و برای هل دادن، کشیدن، نگه داشتن یا جابهجایی قطعات مناسب هستند.
برای کارهای سنگین از چه جک پنوماتیکی استفاده کنیم؟
برای کاربردهای سنگینتر میتوان از جکهای پروفیلی استفاده کرد. با این حال قطر پیستون و فشار کاری نیز مستقیماً روی نیروی جک تأثیر دارند و باید متناسب با بار انتخاب شوند.
برای فضای نصب محدود چه جکی مناسب است؟
اگر محدودیت اصلی طول فضای نصب باشد، جک کامپکت معمولاً گزینه مناسبی است. برای مکانیزمهای باریک و کوچک نیز میتوان از جک قلمی استفاده کرد.
برای کورس بلند چه نوع جکی مناسب است؟
در کاربردهایی که کورس بلند نیاز است اما فضای کافی برای بیرون آمدن شفت وجود ندارد، جک رادلس میتواند گزینه مناسبی باشد.
برای جلوگیری از چرخش شفت از چه جکی استفاده کنیم؟
جک دو شفت TN و جکهای سه شفت برای کاربردهایی که جلوگیری از چرخش و هدایت پایدارتر حرکت اهمیت دارد مناسب هستند.
آیا جک پنوماتیک برای پرس کردن مناسب است؟
بله، در بسیاری از عملیات پرس سبک و مونتاژ قطعات میتوان از جک پنوماتیک استفاده کرد. برای انتخاب جک باید نیروی مورد نیاز پرس بر اساس قطر پیستون و فشار کاری بررسی شود.
من مهدی سعیدی، فارغالتحصیل کارشناسی ارشد مکانیک سیالات گرایش تبدیل انرژی از دانشگاه امام خمینی هستم. از سال ۱۳۹۱ فعالیت خودم را در حوزه هیدرولیک و پنوماتیک شروع کردم و در کنار گذراندن دورههای تخصصی، تجربه عملی در کارخانهها و مجموعههای صنعتی مختلف به دست آوردهام.
تا امروز به حدود ۱۰۰ کارخانه و واحد تولیدی در زمینه انتخاب و خرید تجهیزات، بهروزرسانی و ساخت خطوط تولید مشاوره دادهام و دورههای تخصصی هیدرولیک نیز برگزار میکنم. در هیدروپرشین تلاش میکنم تجربهها و دانش فنی خودم را به زبان ساده و کاربردی با علاقهمندان این حوزه به اشتراک بگذارم.
