انواع جک پنوماتیک

• جک پنوماتیک چهارمیل
• جک پنوماتیک کامپکت
• جک پنوماتیک قلمی
• جک پنوماتیک پروفیلی یا DNC
• جک پنوماتیک رادلس
• جک پنوماتیک چرخشی
• جک پنوماتیک دو شفت یا TN
• جک پنوماتیک سه شفت یا راهنمادار
• جک پنوماتیک تاندمی

انواع جک پنوماتیک بر اساس شکل بدنه، نحوه هدایت شفت، نوع حرکت و کاربردشان با یکدیگر تفاوت دارند. بعضی مدل‌ها مانند چهارمیل و پروفیلی برای کاربردهای عمومی صنعتی مناسب هستند، بعضی مانند کامپکت و قلمی برای فضای محدود استفاده می‌شوند و مدل‌هایی مثل رادلس، چرخشی، راهنمادار و تاندمی برای شرایط خاص‌تر طراحی شده‌اند.

انتخاب بین این مدل‌ها باید بر اساس عواملی مانند فضای نصب، مقدار نیرو، طول کورس، نوع حرکت و نحوه وارد شدن بار انجام شود.

در ادامه هر یک از مدل‌های رایج را جداگانه بررسی می‌کنیم.

فهرست مطالب

• دانلود کاتالوگ جک پنوماتیک
• 1. جک پنوماتیک چهارمیل
  • کاربرد جک چهارمیل
  • مزایای جک چهارمیل
• 2. جک پنوماتیک کامپکت
  • کاربرد جک کامپکت
• 3. جک پنوماتیک قلمی
  • کاربرد جک قلمی
• 4. جک پنوماتیک پروفیلی یا DNC
  • کاربرد جک پروفیلی
  • تفاوت جک چهارمیل و پروفیلی
• 5. جک پنوماتیک رادلس
  • کاربرد جک رادلس
• 6. جک پنوماتیک چرخشی
  • کاربرد جک چرخشی
• 7. جک پنوماتیک دو شفت یا TN
  • مزایای جک دو شفت TN
  • کاربرد جک TN
• 8. جک پنوماتیک سه شفت یا راهنمادار
  • جک راهنمادار چه زمانی استفاده می‌شود؟
• 9. جک پنوماتیک تاندمی
  • جک تاندمی چه زمانی مناسب است؟
  • کاربرد جک تاندمی
• جدول مقایسه انواع جک پنوماتیک
• جک پنوماتیک یک‌طرفه و دوطرفه چه هستند؟
  • جک پنوماتیک یک‌طرفه
  • جک پنوماتیک دوطرفه
• برای هر کاربرد کدام جک پنوماتیک مناسب‌تر است؟
• هنگام انتخاب نوع جک پنوماتیک چه عواملی مهم هستند؟
  • فضای نصب
  • طول کورس
  • نیروی مورد نیاز
  • نوع بار
  • نوع حرکت
  • شرایط نصب
• سوالات متداول درباره انواع جک پنوماتیک
  • رایج‌ترین انواع جک پنوماتیک کدام‌اند؟
  • برای فضای کم کدام جک پنوماتیک بهتر است؟
  • تفاوت جک چهارمیل و پروفیلی چیست؟
  • جک دو شفت چه مزیتی دارد؟
  • تفاوت جک دو شفت و سه شفت چیست؟
  • جک تاندمی چه مزیتی دارد؟
  • جک رادلس چه مزیتی نسبت به جک معمولی دارد؟

دانلود کاتالوگ جک پنوماتیک

برای آشنایی بیشتر با انواع جک پنوماتیک و ویژگی‌های هر یک از آن‌ها، می‌توانید کاتالوگ‌های مربوطه را دانلود کنید. این کاتالوگ‌ها شامل اطلاعات دقیق‌تری درباره مشخصات فنی، ابعاد و کاربردهای هر نوع جک پنوماتیک هستند و می‌توانند به شما در انتخاب بهترین گزینه برای پروژه‌های خود کمک کنند

جک پنوماتیک چهارمیل	Download
جک پنوماتیک کامپکت	Download
جک پنوماتیک قلمی	Download
جک پنوماتیک پروفیلی	Download

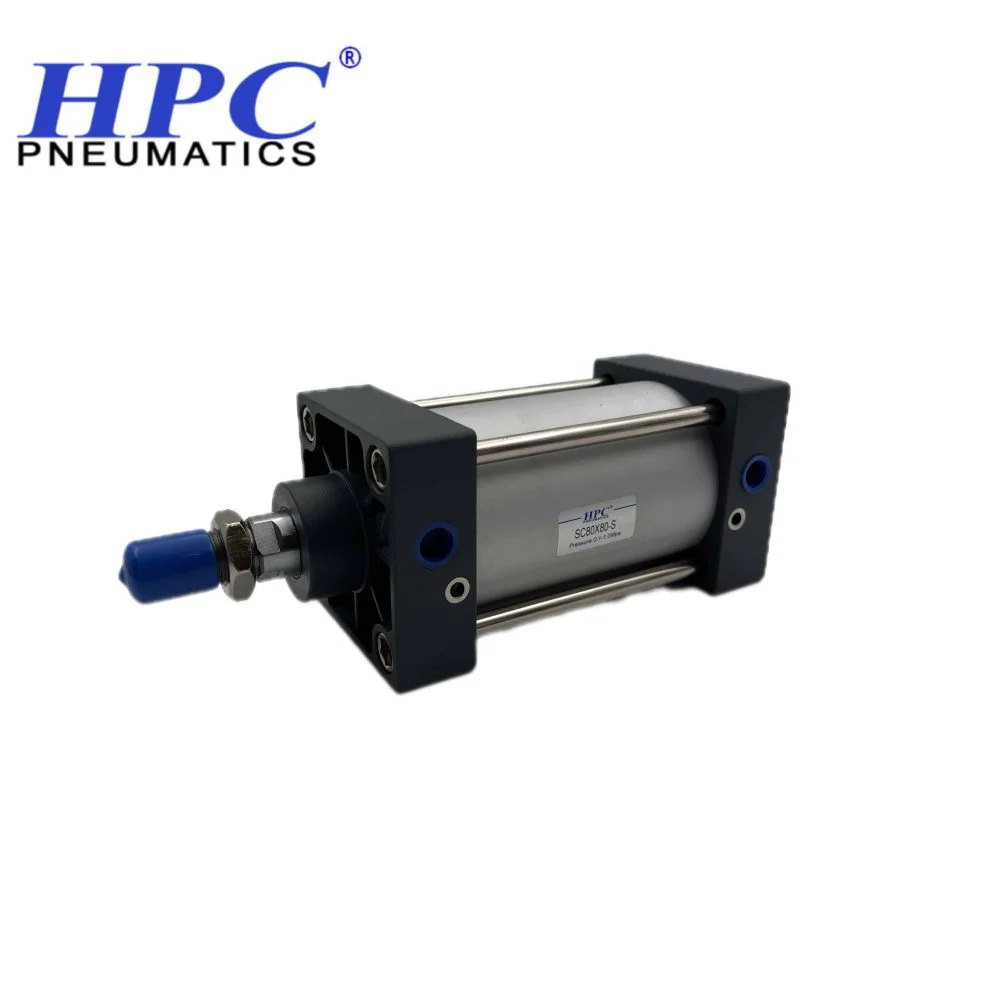

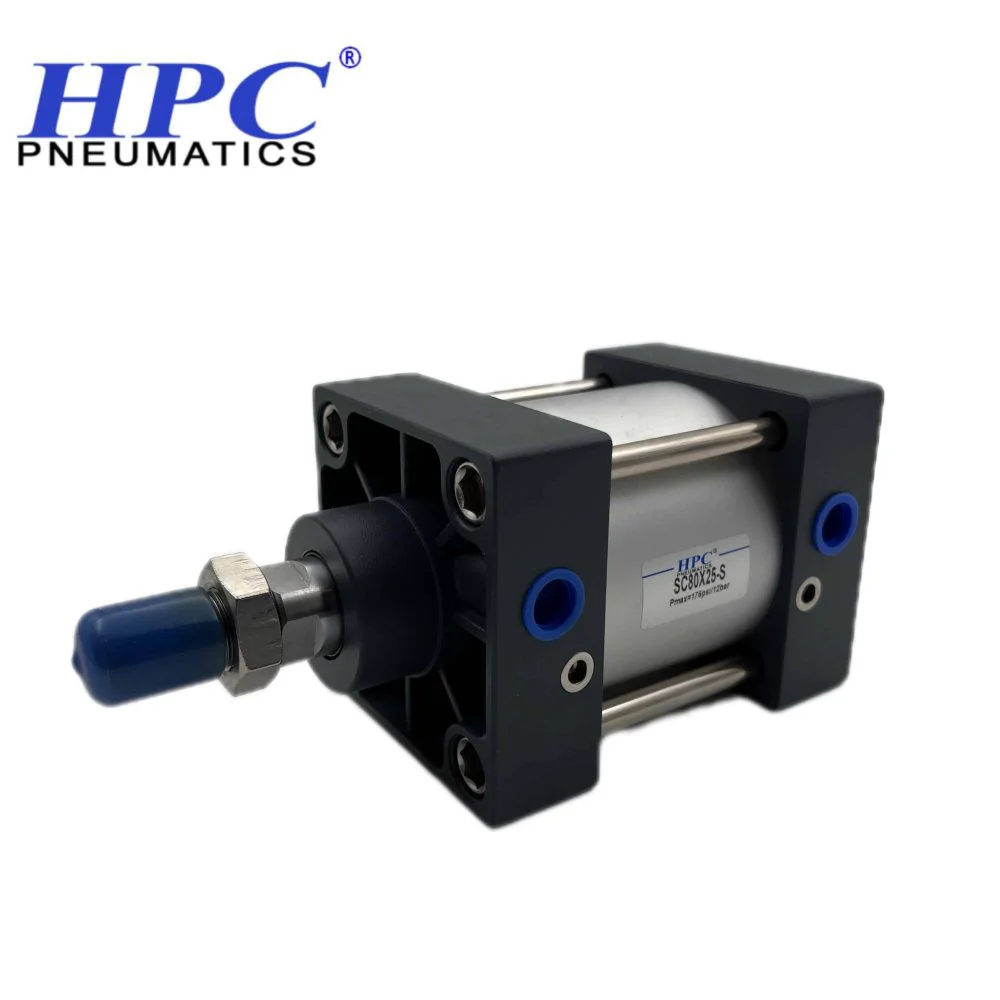

1. جک پنوماتیک چهارمیل

جک پنوماتیک چهارمیل یکی از رایج‌ترین انواع سیلندر پنوماتیک در ماشین‌آلات و خطوط تولید است.

در این مدل، قسمت‌های ابتدا و انتهای سیلندر به کمک چهار میل که در اطراف بدنه قرار دارند به یکدیگر متصل می‌شوند. همین ساختار باعث شده است این نوع سیلندر در بازار با نام جک چهارمیل شناخته شود.

جک‌های چهارمیل معمولاً در قطر پیستون و طول کورس‌های متنوع تولید می‌شوند و به همین دلیل می‌توان از آن‌ها در طیف وسیعی از ماشین‌آلات استفاده کرد.

کاربرد جک چهارمیل

این مدل در مواردی مانند خطوط تولید، دستگاه‌های بسته‌بندی، تجهیزات مونتاژ، مکانیزم‌های هل دادن قطعه، پرس‌های سبک و بسیاری از سیستم‌های اتوماسیون صنعتی کاربرد دارد.

مزایای جک چهارمیل

• تنوع بالا در قطر و کورس
• مناسب برای کاربردهای عمومی صنعتی
• ساختار مقاوم
• تعمیر و سرویس نسبتاً ساده
• دسترسی مناسب به متعلقات و قطعات مصرفی
• امکان استفاده از سنسور در مدل‌های سازگار

اگر محدودیت خاصی در فضای نصب وجود نداشته باشد و به یک سیلندر استاندارد برای ایجاد حرکت خطی نیاز داشته باشید، جک چهارمیل معمولاً یکی از اولین گزینه‌هایی است که بررسی می‌شود.

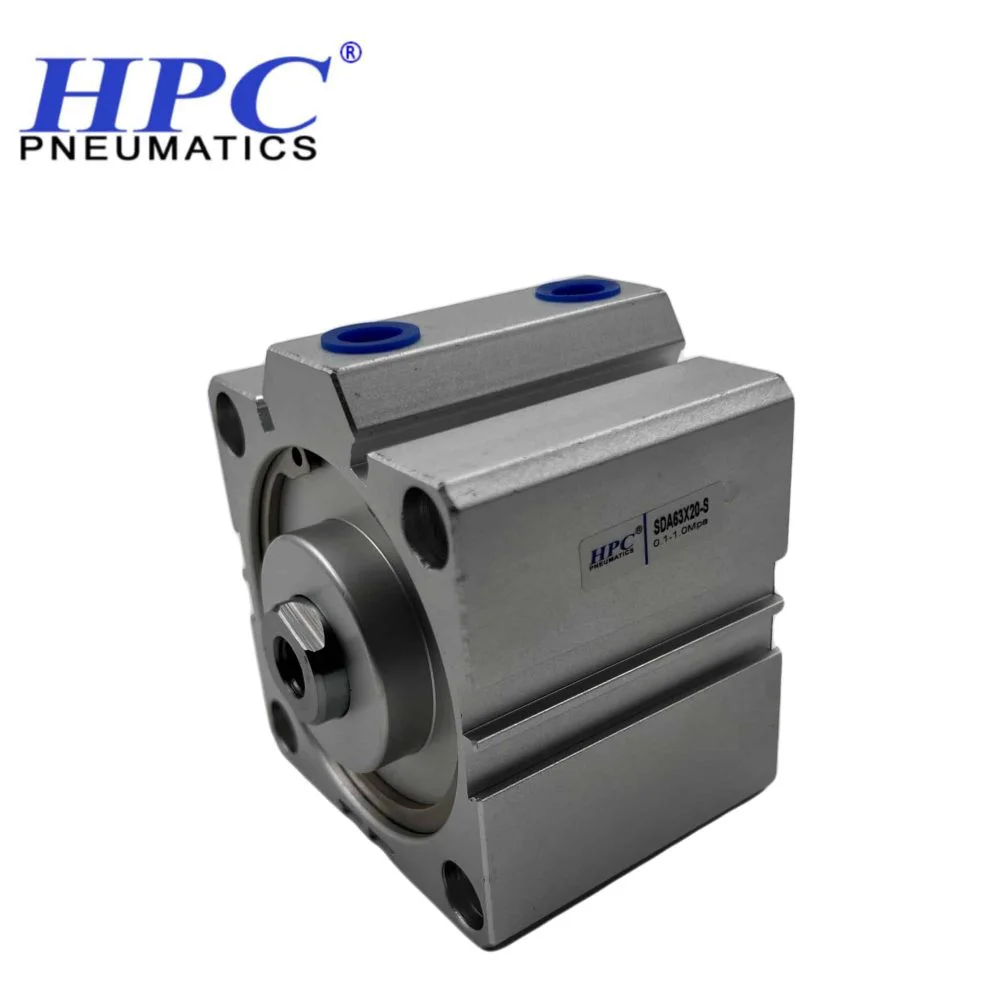

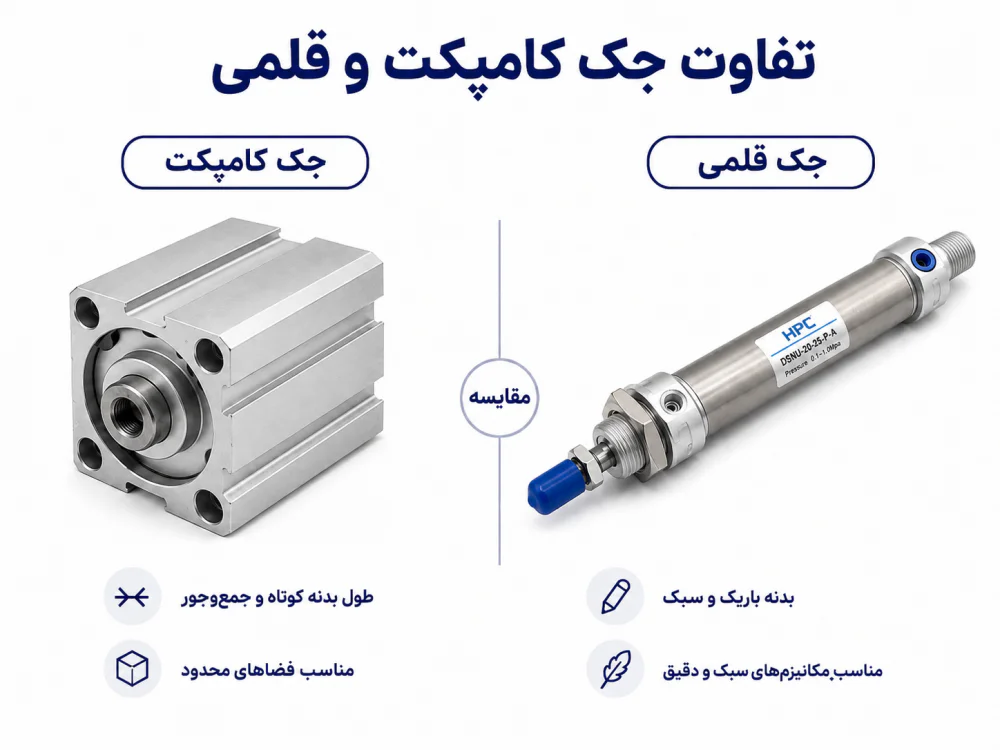

2. جک پنوماتیک کامپکت

مهم‌ترین ویژگی جک پنوماتیک کامپکت طول کم بدنه آن است.

این مدل برای مکانیزم‌هایی طراحی شده است که فضای کافی برای نصب یک جک استاندارد با طول بدنه زیاد وجود ندارد.

نکته مهم این است که کامپکت بودن جک لزوماً به معنی کم بودن نیروی آن نیست. نیروی تولیدشده توسط سیلندر بیشتر به قطر پیستون و فشار هوای ورودی بستگی دارد. بنابراین یک جک کامپکت با قطر مناسب می‌تواند در فضای نسبتاً کوچک نیروی قابل توجهی ایجاد کند.

کاربرد جک کامپکت

• دستگاه‌های دارای محدودیت فضای نصب
• تجهیزات بسته‌بندی
• سیستم‌های مونتاژ
• گیره‌های پنوماتیکی
• مکانیزم‌های پرس با کورس کوتاه
• هل دادن یا جدا کردن قطعات

اگر فضای نصب کم باشد و به حرکت کوتاه نیاز داشته باشید، جک کامپکت معمولاً گزینه مناسبی است.

در مقابل، برای کورس‌های بسیار بلند معمولاً باید مدل‌های دیگری را بررسی کرد.

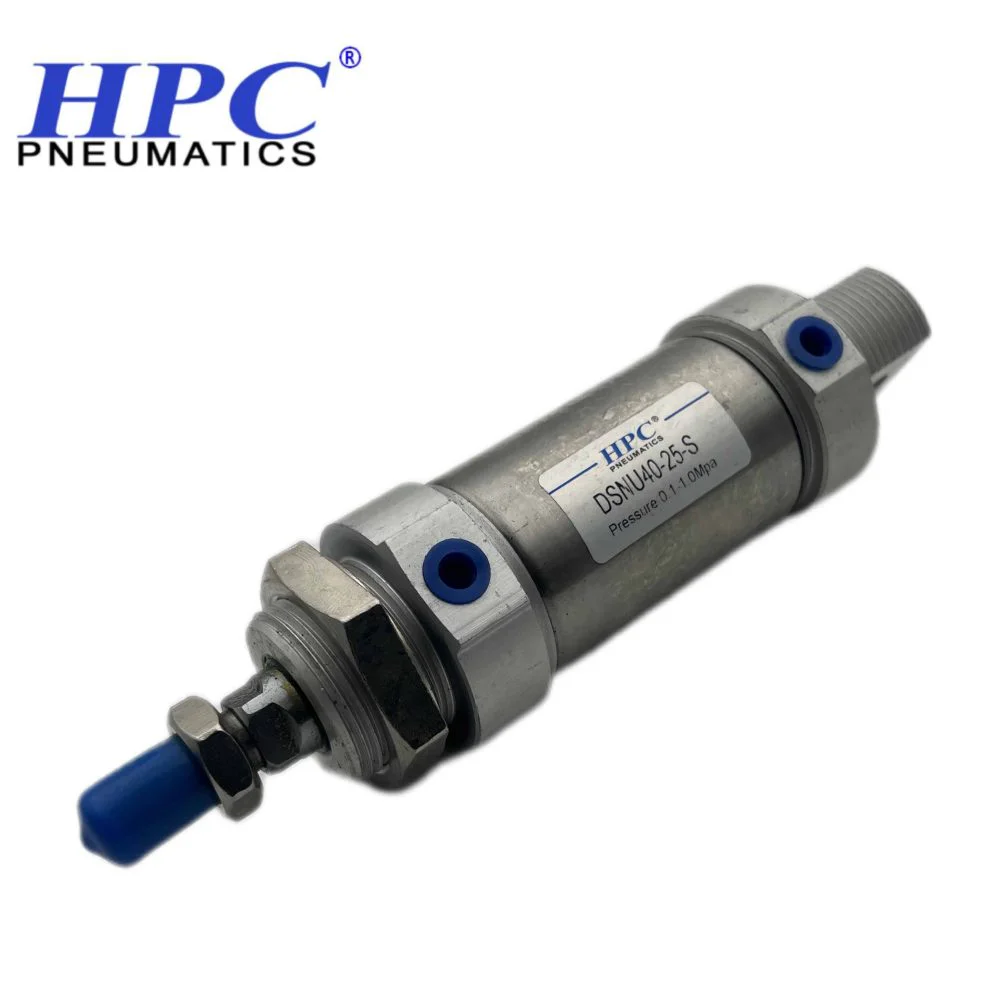

3. جک پنوماتیک قلمی

جک پنوماتیک قلمی دارای بدنه‌ای باریک و استوانه‌ای است و معمولاً نسبت به جک‌های صنعتی بزرگ‌تر، ابعاد و وزن کمتری دارد.

این ساختار باعث شده است جک قلمی برای دستگاه‌های کوچک و مکانیزم‌هایی که فضای نصب محدودی دارند بسیار کاربردی باشد.

جک‌های قلمی در قطرها و کورس‌های مختلف تولید می‌شوند و بیشتر برای حرکات رفت و برگشتی سبک تا متوسط مورد استفاده قرار می‌گیرند.

کاربرد جک قلمی

• ماشین‌آلات بسته‌بندی
• تجهیزات کوچک اتوماسیون
• خطوط مونتاژ
• مکانیزم‌های توقف قطعه
• هدایت محصولات
• سیستم‌های پنوماتیکی سبک

به دلیل ابعاد کوچک‌تر، جک قلمی معمولاً اولین انتخاب برای کاربردهایی که نیروی بسیار زیادی نیاز دارند نیست.

به همین دلیل قبل از انتخاب آن باید قطر پیستون و نیروی مورد نیاز دستگاه بررسی شود.

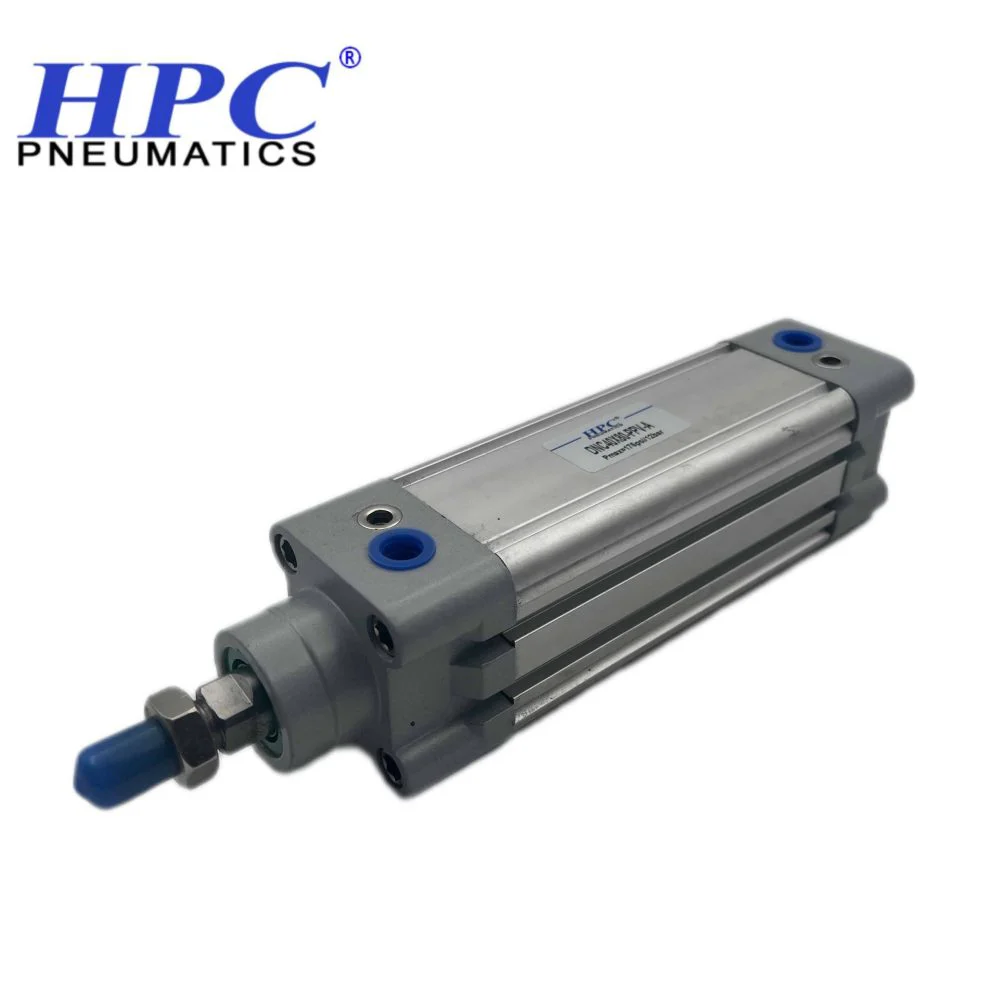

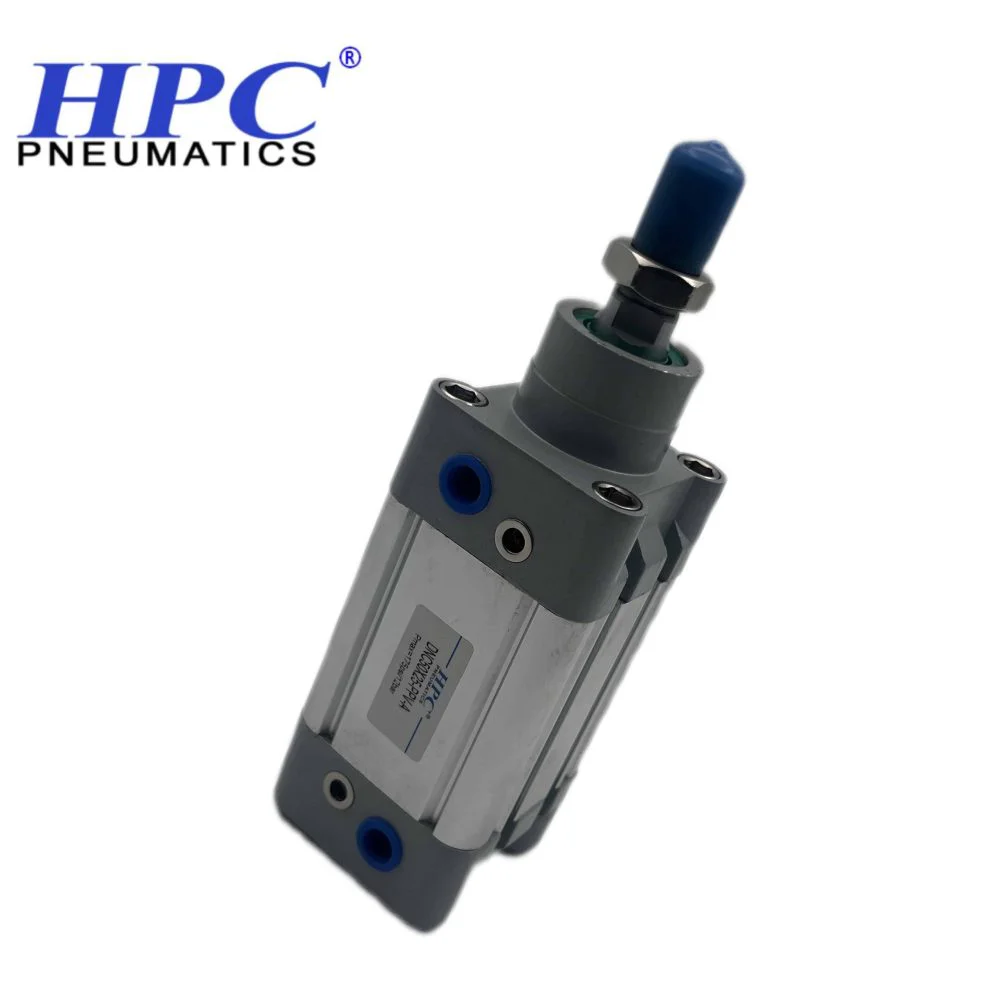

4. جک پنوماتیک پروفیلی یا DNC

جک پنوماتیک پروفیلی یا DNC از نظر عملکرد کلی شباهت زیادی به جک‌های چهارمیل دارد اما طراحی بدنه آن متفاوت است.

در جک چهارمیل، میل‌های اتصال در قسمت خارجی بدنه دیده می‌شوند. در جک پروفیلی، بدنه معمولاً ساختار یکپارچه‌تری دارد و شیارهایی نیز می‌تواند برای نصب تجهیزات جانبی و سنسور روی پروفیل وجود داشته باشد.

در بازار ایران اصطلاح DNC نیز برای بسیاری از جک‌های پروفیلی رایج است.

کاربرد جک پروفیلی

• خطوط تولید اتوماتیک
• ماشین‌آلات بسته‌بندی
• تجهیزات مونتاژ
• سیستم‌های جابه‌جایی
• دستگاه‌های صنعتی
• تجهیزات اتوماسیون

تفاوت جک چهارمیل و پروفیلی

تفاوت اصلی این دو مدل در ساختار بدنه آن‌ها است.

جک چهارمیل دارای میل‌های اتصال خارجی است، در حالی که جک پروفیلی بدنه یکپارچه‌تری دارد.

از نظر عملکرد، هر دو می‌توانند برای بسیاری از حرکت‌های خطی صنعتی مورد استفاده قرار بگیرند. بنابراین انتخاب بین آن‌ها باید بر اساس فضای نصب، نحوه اتصال، قطر، کورس و طراحی دستگاه انجام شود.

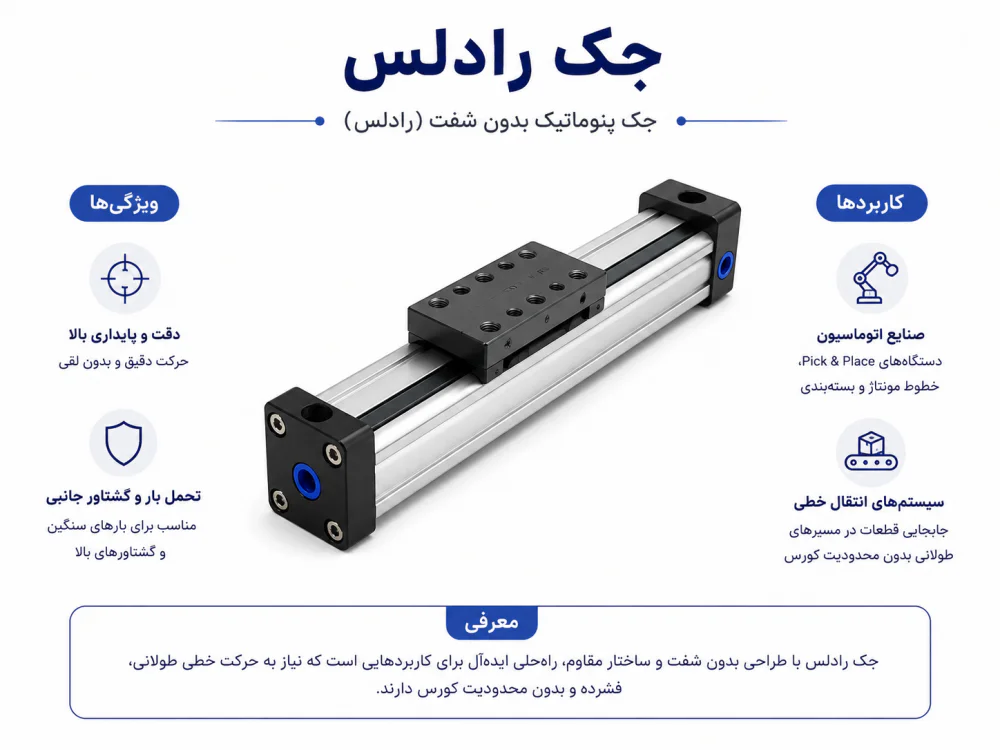

5. جک پنوماتیک رادلس

جک پنوماتیک رادلس یا Rodless Cylinder نوعی سیلندر است که برای ایجاد حرکت خطی بدون بیرون آمدن یک شفت بلند از انتهای جک طراحی شده است.

این ویژگی به‌خصوص زمانی اهمیت پیدا می‌کند که به طول کورس زیادی نیاز داشته باشیم.

در یک جک معمولی، هنگام باز شدن سیلندر، شفت از بدنه خارج می‌شود. بنابراین علاوه بر طول خود سیلندر، باید فضای کافی برای حرکت شفت نیز در نظر گرفته شود.

در جک رادلس، بخش متحرک در امتداد بدنه حرکت می‌کند و به همین دلیل برای ایجاد کورس بلند به فضای طولی کمتری نسبت به یک جک شفت‌دار با کورس مشابه نیاز است.

کاربرد جک رادلس

• جابه‌جایی قطعات در مسیرهای بلند
• خطوط انتقال
• سیستم‌های اتوماسیون
• تجهیزات Pick and Place
• مکانیزم‌های رفت و برگشتی با کورس زیاد
• دستگاه‌هایی با محدودیت فضای طولی

اگر به کورس بلند و فضای نصب محدود نیاز داشته باشید، جک رادلس یکی از مدل‌هایی است که ارزش بررسی دارد.

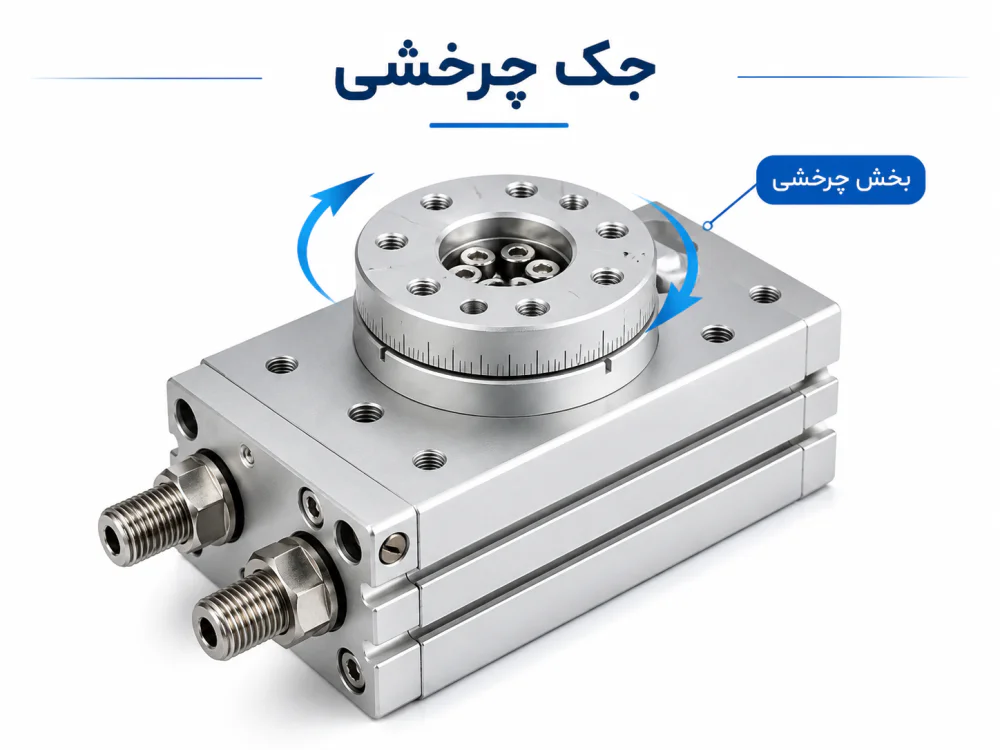

6. جک پنوماتیک چرخشی

جک پنوماتیک چرخشی یا Rotary Actuator با بیشتر جک‌های این فهرست تفاوت دارد.

جک‌های معمولی حرکت خطی ایجاد می‌کنند؛ یعنی شفت آن‌ها جلو و عقب می‌رود. اما عملگر چرخشی انرژی هوای فشرده را به حرکت زاویه‌ای یا دورانی تبدیل می‌کند.

بسته به ساختار عملگر، زاویه چرخش می‌تواند متفاوت باشد و مدل‌های 90 و 180 درجه از نمونه‌های رایج هستند.

کاربرد جک چرخشی

• چرخاندن قطعه
• تغییر جهت محصولات
• باز و بسته کردن مکانیزم‌ها
• سیستم‌های مونتاژ
• تجهیزات موقعیت‌دهی
• مکانیزم‌های Pick and Place

اگر دستگاه به جای حرکت رفت و برگشتی مستقیم، به چرخش کنترل‌شده نیاز داشته باشد، استفاده از یک عملگر چرخشی می‌تواند مناسب‌تر باشد.

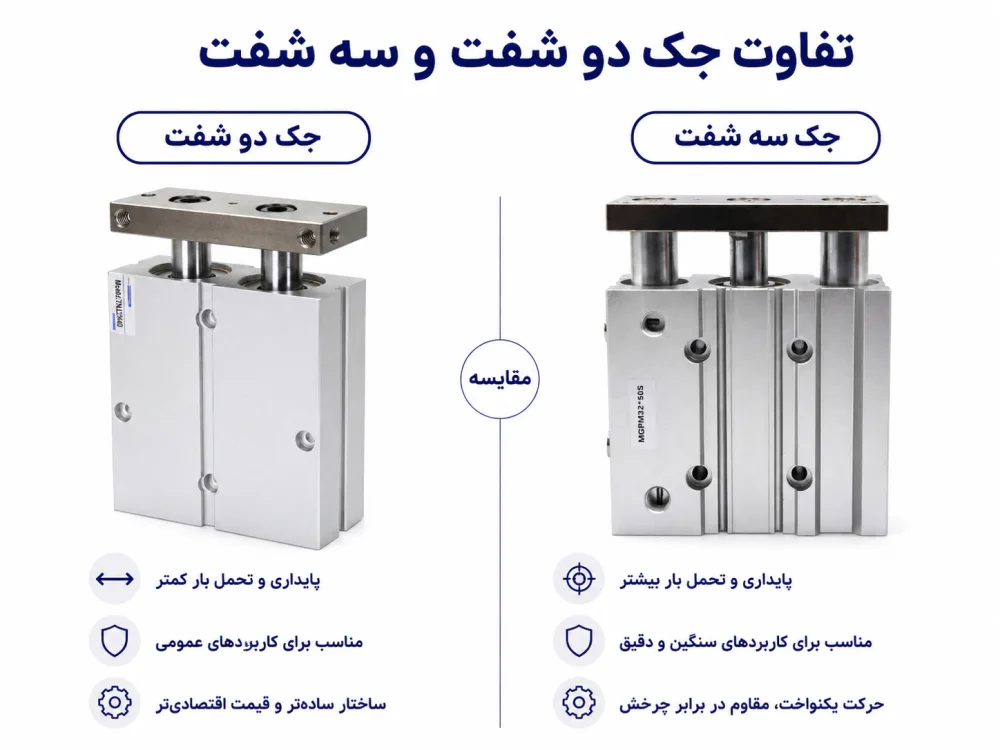

7. جک پنوماتیک دو شفت یا TN

جک پنوماتیک دو شفت یا TN دارای دو میله موازی در قسمت خروجی است که معمولاً به یک صفحه مشترک متصل هستند.

یکی از مزایای اصلی این ساختار، مقاومت بیشتر بخش خروجی در برابر چرخش است.

این ویژگی زمانی اهمیت دارد که قطعه به صفحه جلوی جک متصل باشد و لازم باشد هنگام حرکت، جهت خود را حفظ کند.

مزایای جک دو شفت TN

• مقاومت بیشتر در برابر چرخش
• پایداری مناسب حرکت
• طراحی نسبتاً جمع‌وجور
• امکان نصب مستقیم قطعه روی صفحه خروجی
• مناسب برای موقعیت‌دهی قطعات

کاربرد جک TN

این مدل در تجهیزات بسته‌بندی، خطوط مونتاژ، سیستم‌های جابه‌جایی، مکانیزم‌های توقف قطعه و دستگاه‌هایی که کنترل جهت قطعه اهمیت دارد استفاده می‌شود.

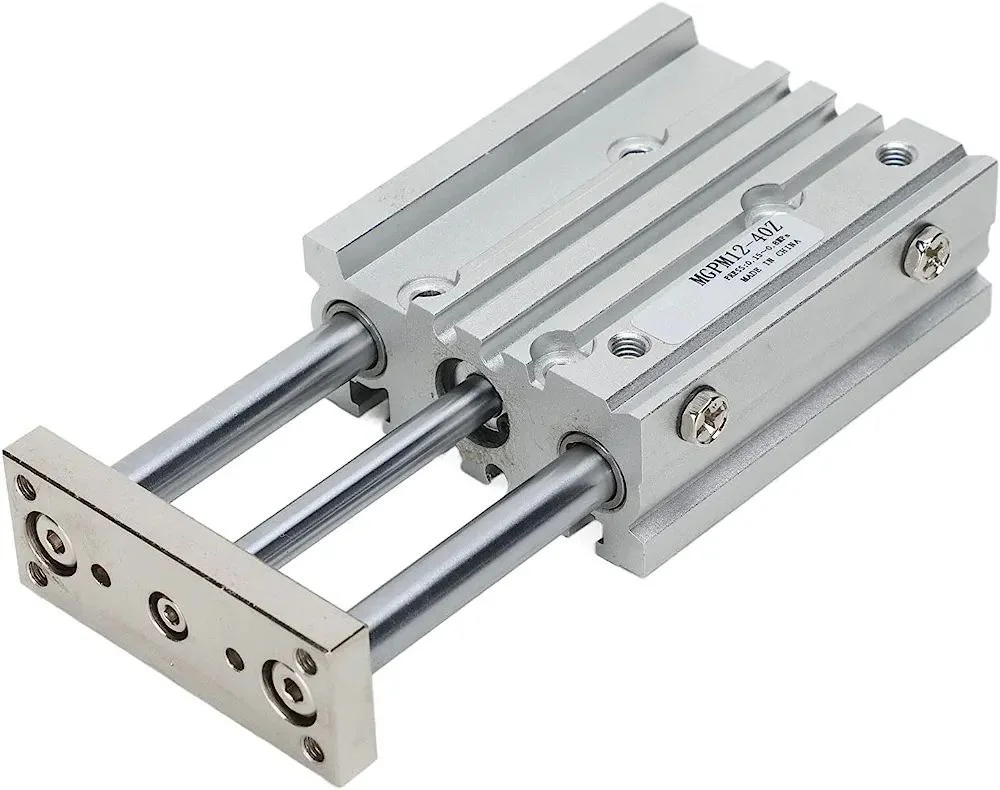

8. جک پنوماتیک سه شفت یا راهنمادار

جک پنوماتیک سه شفت یا جک راهنمادار معمولاً دارای یک میله اصلی برای انتقال نیرو و دو میله راهنما در کنار آن است.

در نتیجه بخش متحرک علاوه بر شفت اصلی، توسط میله‌های راهنما نیز کنترل می‌شود.

این ساختار باعث افزایش پایداری حرکت و کاهش اثر بارهای جانبی و گشتاور روی شفت اصلی جک می‌شود.

جک راهنمادار چه زمانی استفاده می‌شود؟

این مدل برای کاربردهایی مناسب است که بار مستقیماً به صفحه متحرک متصل می‌شود و لازم است هنگام حرکت، وضعیت خود را حفظ کند.

از جمله:

• جابه‌جایی صفحات
• بالا و پایین بردن قطعات
• تجهیزات مونتاژ
• مکانیزم‌های Pick and Place
• پرس‌های کوچک
• سیستم‌هایی با بار جانبی
• مکانیزم‌هایی که جلوگیری از چرخش بار اهمیت دارد

در یک جک معمولی بهتر است نیرو تا حد ممکن در راستای محور شفت وارد شود. اگر دستگاه بار جانبی یا گشتاور قابل توجهی ایجاد می‌کند، استفاده از ساختار راهنمادار می‌تواند انتخاب مناسب‌تری باشد.

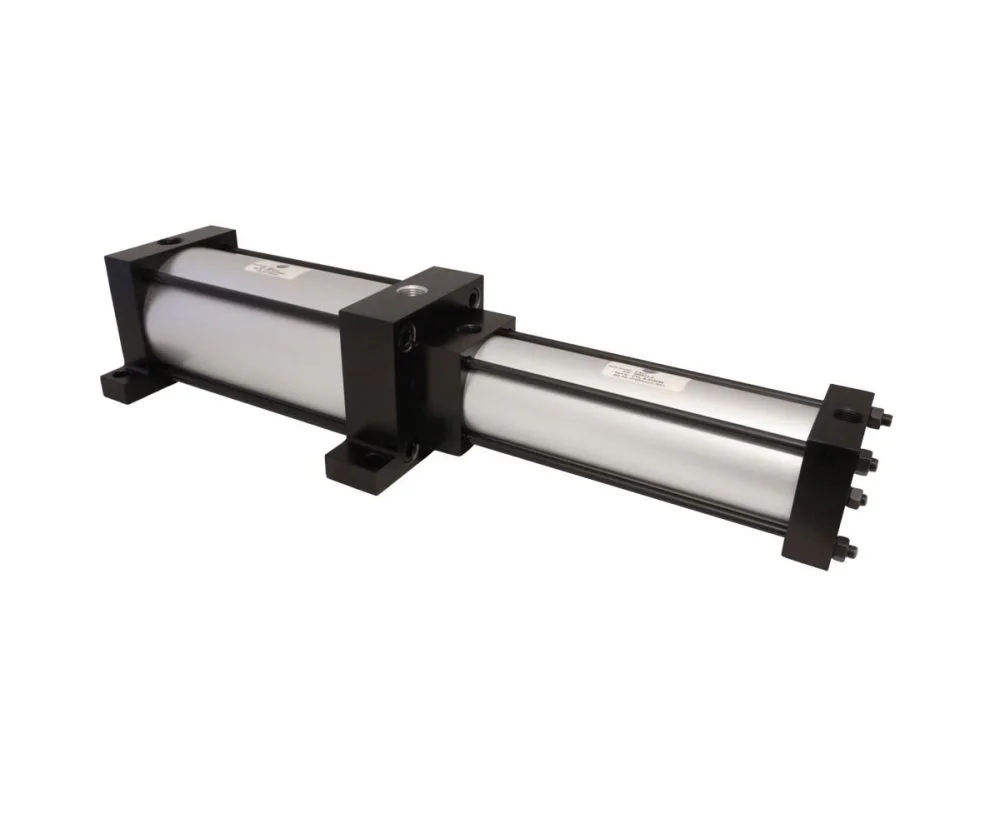

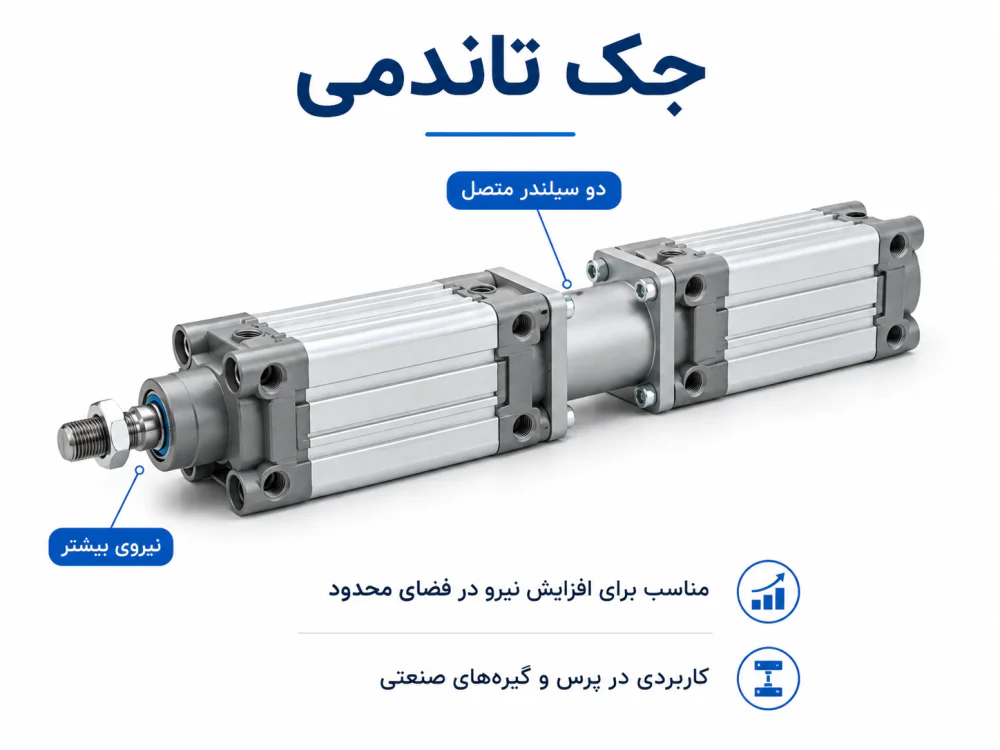

9. جک پنوماتیک تاندمی

جک پنوماتیک تاندمی یا Tandem Cylinder زمانی استفاده می‌شود که به نیروی بیشتری نیاز داشته باشیم اما افزایش قطر سیلندر امکان‌پذیر یا مطلوب نباشد.

در این نوع جک معمولاً بیش از یک پیستون در امتداد یکدیگر قرار می‌گیرند و نیروی ایجادشده توسط آن‌ها روی یک خروجی اعمال می‌شود.

به این ترتیب می‌توان بدون افزایش شدید قطر سیلندر، نیروی بیشتری ایجاد کرد.

جک تاندمی چه زمانی مناسب است؟

فرض کنید فضای عرضی دستگاه محدود است و نمی‌توان یک سیلندر با قطر بسیار بزرگ نصب کرد، اما نیروی یک جک معمولی نیز برای انجام کار کافی نیست.

در چنین شرایطی استفاده از جک تاندمی می‌تواند یکی از گزینه‌های قابل بررسی باشد.

کاربرد جک تاندمی

• سیستم‌های پرس
• گیره‌های صنعتی
• مکانیزم‌های نیازمند نیروی بیشتر
• ماشین‌آلات با محدودیت فضای عرضی
• تجهیزات صنعتی که امکان افزایش قطر جک ندارند

نکته مقابل این است که استفاده از چند پیستون معمولاً باعث افزایش طول و پیچیدگی جک می‌شود. بنابراین مدل تاندمی زمانی ارزش دارد که افزایش نیرو نسبت به محدودیت موجود در قطر اهمیت بیشتری داشته باشد.

جدول مقایسه انواع جک پنوماتیک

نوع جک پنوماتیک	مهم‌ترین ویژگی	مناسب برای
چهارمیل	ساختار استاندارد و تنوع بالا	کاربردهای عمومی صنعتی
کامپکت	طول بدنه کم	فضاهای محدود
قلمی	بدنه باریک و سبک	مکانیزم‌های کوچک و سبک
پروفیلی DNC	بدنه یکپارچه	ماشین‌آلات و اتوماسیون
رادلس	بدون شفت بیرون‌رونده	کورس‌های بلند
چرخشی	ایجاد حرکت دورانی	چرخاندن و تغییر جهت قطعات
دو شفت TN	مقاومت در برابر چرخش	موقعیت‌دهی و جابه‌جایی قطعه
سه شفت راهنمادار	هدایت بهتر بار	بارهای جانبی و حرکت پایدار
تاندمی	افزایش نیرو بدون افزایش زیاد قطر	مکانیزم‌های نیازمند نیروی بیشتر

جک پنوماتیک یک‌طرفه و دوطرفه چه هستند؟

یک‌طرفه و دوطرفه بودن، روش دیگری برای دسته‌بندی جک‌های پنوماتیک است و با دسته‌بندی بالا تفاوت دارد.

برای مثال «چهارمیل» به ساختار جک اشاره دارد، در حالی که «دوطرفه» نحوه عملکرد آن را مشخص می‌کند.

بنابراین ممکن است یک جک چهارمیل، کامپکت یا قلمی از نوع دوطرفه باشد.

جک پنوماتیک یک‌طرفه

در جک یک‌طرفه، هوای فشرده معمولاً پیستون را در یک جهت حرکت می‌دهد و حرکت برگشت توسط فنر داخلی یا یک نیروی خارجی انجام می‌شود.

این ساختار برای مکانیزم‌هایی مناسب است که فقط در یک جهت به نیروی پنوماتیک نیاز دارند.

جک پنوماتیک دوطرفه

در جک دوطرفه، هوای فشرده برای ایجاد هر دو حرکت رفت و برگشت استفاده می‌شود.

این مدل معمولاً دارای دو پورت است و با تغییر مسیر هوای فشرده، پیستون در جهت مخالف حرکت می‌کند.

جک‌های دوطرفه به دلیل کنترل بیشتر روی هر دو جهت حرکت، در ماشین‌آلات صنعتی کاربرد بسیار گسترده‌ای دارند.

برای هر کاربرد کدام جک پنوماتیک مناسب‌تر است؟

انتخاب مدل مناسب را می‌توان به صورت خلاصه این‌گونه در نظر گرفت:

• کاربردهای عمومی صنعتی: چهارمیل یا پروفیلی
• فضای نصب کم: کامپکت
• مکانیزم کوچک و سبک: قلمی
• حرکت خطی با کورس بلند: رادلس
• حرکت زاویه‌ای یا دورانی: چرخشی
• نیاز به جلوگیری از چرخش خروجی: دو شفت TN
• وجود بار جانبی یا نیاز به هدایت بهتر بار: سه شفت راهنمادار
• نیاز به نیروی بیشتر با محدودیت قطر: تاندمی

البته نوع صنعت و وظیفه‌ای که سیلندر باید انجام دهد نیز اهمیت دارد. برای مشاهده مثال‌های بیشتر از محل استفاده این تجهیزات در خطوط تولید و ماشین‌آلات می‌توانید مقاله کاربرد جک پنوماتیک را مطالعه کنید.

هنگام انتخاب نوع جک پنوماتیک چه عواملی مهم هستند؟

شناخت نوع جک کافی نیست. بعد از مشخص کردن ساختار مناسب باید مشخصات فنی سیلندر نیز متناسب با دستگاه انتخاب شود.

فضای نصب

ابتدا باید فضای موجود برای نصب جک بررسی شود.

اگر فضای طولی محدود باشد، ممکن است جک کامپکت یا در کورس‌های بلند جک رادلس مناسب‌تر باشد.

طول کورس

کورس مقدار مسافتی است که بخش متحرک جک طی می‌کند.

کورس باید بر اساس مقدار واقعی حرکت مکانیزم انتخاب شود. انتخاب جک با کورس بیش از حد مورد نیاز معمولاً باعث افزایش ابعاد دستگاه می‌شود.

نیروی مورد نیاز

نیروی سیلندر به قطر پیستون و فشار هوای ورودی وابسته است.

بنابراین انتخاب یک مدل مناسب بدون محاسبه تقریبی نیروی مورد نیاز کامل نیست.

نوع بار

اگر بار فقط در راستای شفت حرکت کند، یک سیلندر معمولی می‌تواند مناسب باشد.

اما اگر بار جانبی، گشتاور یا احتمال چرخش قطعه وجود دارد، مدل‌های دو شفت یا راهنمادار ممکن است انتخاب بهتری باشند.

نوع حرکت

اگر حرکت خطی باشد، اکثر مدل‌های این فهرست قابل بررسی هستند.

اما برای حرکت دورانی باید سراغ عملگر چرخشی رفت.

شرایط نصب

نحوه اتصال جک به دستگاه، محل قرارگیری اتصالات، سنسورها و فضای مورد نیاز برای حرکت باید قبل از خرید مشخص شوند.

پس از مشخص شدن نوع مناسب، می‌توانید قطر، کورس، برند و مدل‌های موجود را در صفحه جک پنوماتیک بررسی کنید.

---
