جک پنوماتیک دو شفت یا TN چیست؟ – بررسی مزایا و راهنمای خرید

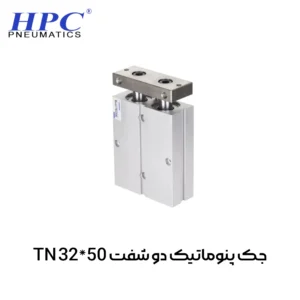

جک پنوماتیک دو شفت که آن را با نام TN نیز می‌شناسند یک نوع جک پنوماتیک است که دارای دو شفت و دو پیستون می‌باشد. این دو شفت به وسیله‌ی یک صفحه مستطیلی به هم متصل شده‌اند که همزمان باهم باز و بسته شوند.

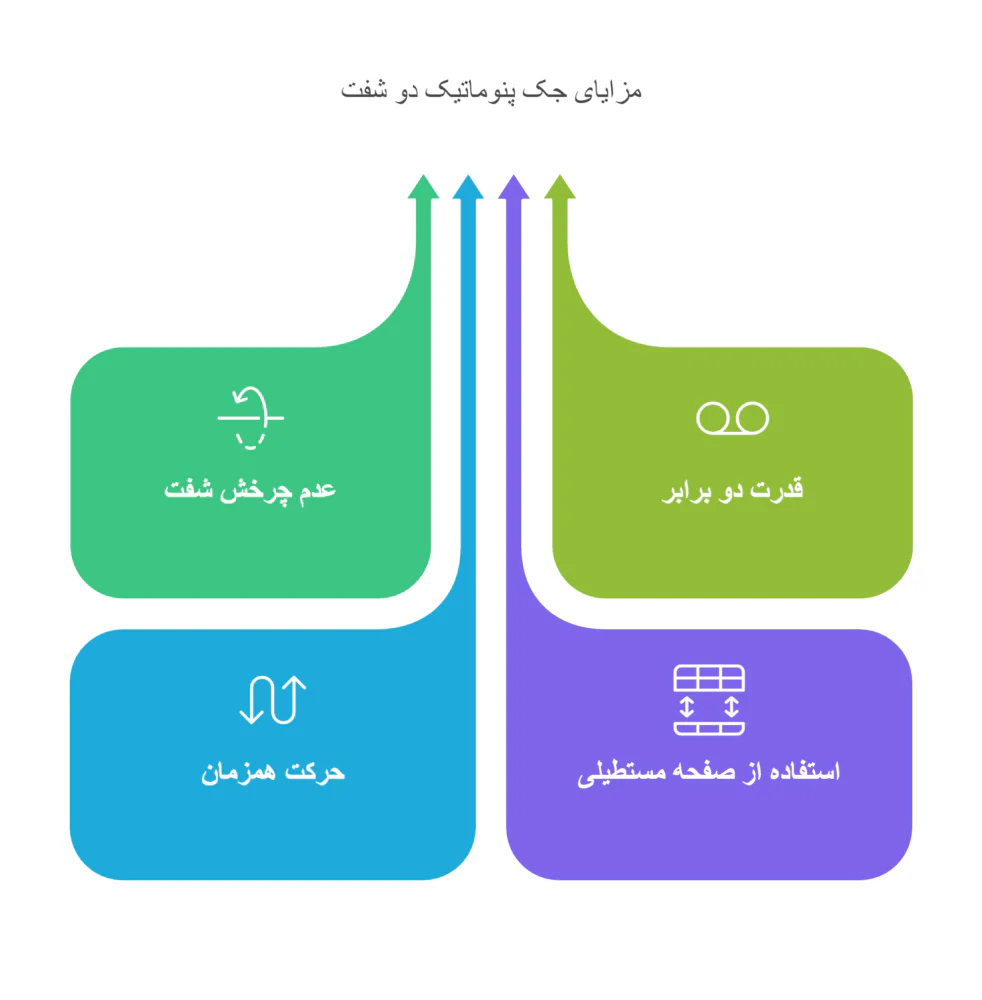

مزایای استفاده از جک پنوماتیک دو شفت

استفاده از این نوع جک به دلیل داشتن دو شفت، دارای مزایایی نسبت به مدل‌های دیگر جک پنوماتیک می‌باشد که در ادامه به آن می‌پردازیم:

• عدم چرخش شفت جک
• استفاده از قدرت 2 پیستون همزمان
• حرکت همزمان هر دو شفت
• امکان استفاده از صفحه مستطیلی در جابه‌جایی

عدم چرخش شفت جک:

در مدل‌های مختلف از انواع جک پنوماتیک، مثل جک پنوماتیک چهارمیل یا جک پنوماتیک قلمی که تک شفت هستند، هنگام باز و بسته شدن شفت، خود میله شفت چرخش دارد که ممکن است باعث وجود مشکل در قالب یا اتصالات شود. اما در مدل های دو شفت، به دلیل اتصال آن‌ها به صفحه مستطیلی، مشکل چرخش برطرف شده است.

استفاده از قدرت 2 پیستون همزمان:

همانطور که در ابتدا گفتم این جک 2 پیستون دارد که به معنی دارا بودن 2 سطح مقطع گرد است. پس همزمان فشار باد کمپرسور به هر دو سطح مقطع وارد می‌شود و می‌توان از قدرت 2 برابری آن استفاده کرد. برای مثال یک جک پنوماتیک کامپکت با قطر 32 و فشار 6 بار می‌تواند 48 کیلوگرم-نیرو وارد کند در حالی که در همین شرایط، جک پنوماتیک دو شفت 96 کیلوگرم-نیرو وارد می‌کند.

حرکت همزمان هر دو شفت

اعمال نیروی همزمان مستلزم حرکت هر دو شفت جک TN است که با جک‌های دیگر امری بسیار دشوار و نیاز هزینه و استفاده از قطعات جانبی می‌باشد. اما در جک پنوماتک TN، به دلیل ساختار خاص آن، این مشکل برطرف شده و با فرمان دادن به جک هر دو شفت همزمان باز یا بسته می‌شوند.

امکان استفاده از صفحه مستطیلی در جابه‌جایی

در بسیاری از صنایع مثل چاپ و بسته بندی که نیاز به جابه‌جا کردن یک قطعه بر روی سطح می‌باشد (مثل انتقال یک جعبه به داخل خط تولید)، این جک می‌تواند کمک زیادی بکند. چرا که یک صفحه مستطیلی بر روی دو شفت کار شده و سطح مقطع بزرگی را فراهم کرده است.

راهنمای خرید جک پنوماتیک دو شفت

برای خرید جک پنوماتیک TN، باید به سه نکته اساسی توجه کنید:

1. قدرت مورد نیاز
2. کورس جک (مقدار باز و بسته شدن)
3. برند

قدرت مورد نیاز

هر جک پنوماتیک توانایی تحمل یا ایجاد نیروی مشخصی را بر طبق ساخت و اعلام شرکت سازنده خود دارد. این قدرت نیز رابطه مستقیم با قطر سیلندر جک پنوماتیک دو شفت یا TN دارد. به بیان ساده تر، هرچه زور بیشتری از جک بخواهید باید جک بزرگتری خریداری کنید که باعث افزایش هزینه های شما خواهد شد.

بنابراین برای جلوگیری از هزینه‌های اضافی یا انتخاب جک TN با زور کم، ابتدا نیروی مورد نیاز خود را مشخص کنید و از جدول پایین سایز (قطر سیلندر) جک خود را مشخص کنید.

کورس جک (مقدار باز و بسته شدن)

بعد از انتخاب قطر، باید کورس (مقدار بازی شفت) جک را مشخص کنید چرا که جک های TN معمولا دارای محدودیت طول شفت هستند که باعث می‌شود انتخاب شما را محدود بکند. معمولا بزرگترین کورس در این مدل 100 میلی‌متر است.

برند

همیشه انتخاب برند یک نکته حائز اهمیت است چرا که برندهای مختلفی در بازار ایران با کیفیت و خدمات مختلفی وجود دارند. همیشه سعی کنید برندی را انتخاب کنید که از کیفیت بالا و خدمات پس از فروش برخوردار باشد. برند اصلی سازنده این مدل از جک پنوماتیک شرکت تایوانی AIRTAC است اما بسیاری از شرکت های دیگر نیز ازین برند الهام گرفته و جک پنوماتیک دو شفت را تولید کرده‌اند. برای اطلاعات بیشتر می‌توانید به صفحه بهترین برند قطعات پنوماتیک مراجعه کنید.

کاربرد جک پنوماتیک دو شفت

این جک به دلیل مزایایی که بالاتر به آن اشاره کردم، در دسته‌ی جک‌های پنوماتیک پرکاربرد در کارخانه‌ها و صنایع ایران قرار می‌گیرد. از کاربرد جک پنوماتیک TN می‌توان به ترتیب به صنایع زیر اشاره کرد:

1. چاپ و بسته بندی
2. لبنیات
3. دارویی
4. خودروسازی
5. فیلترسازی
6. سیمان

نکاتی برای بعد از خرید

نگهداری اصولی از یک جک پنوماتیک TN امری بسیار ضروری و مهم است. چرا که اگر نکات گفته شده در ادامه را رعایت نکنید، ممکن است بعد از مدت بسیار کوتاهی به دلیل خرابی جک، مجبور به هزینه مجدد بابت تعمیر جک پنوماتیک یا تعویض آن شوید.

1. نصب صحیح (آموزش نصب جک پنوماتیک)
2. استفاده از واحد مراقبت پنوماتیک
3. عدم بارگذاری بیش از حد مجاز
4. بررسی دوره ای سیل‌کیت

توصیه میکنم مقاله نکات نگهداری از جک پنوماتیک را مطالعه کنید.
