واحد مراقبت پنوماتیک

واحد مراقبت پنوماتیک چیست؟

واحد مراقبت پنوماتیک یک قطعه صنعتی در زمینه تجهیزات پنوماتیک می باشد که بعد از کمپرسور اصلی قرار می گیرد و باعث جلوگیری از ورود گرد و غبار، رطوبت هوا و آلودگی های احتمالی به سیستم اصلی مثل عملگر ها و شیر ها می شود.

بدون شک واحد یکی از مهم ترین قطعات در سیستم های پنوماتیک است که نبود آن باعث به وجود آمدن مشکلاتی زود هنگام در سیستم می شود.

کمپرسور که وظیفه تولید هوای فشرده را بر عهده دارد با مکش هوای محیط به داخل خود و انجام چند فرآیند دیگر ، محرک اصلی سیستم پنوماتیک یعنی هوا با فشار بالا را تولید می کند. حال فرض کنید گرد و غبار ریز و درشت داخل هوا به علاوه رطوبت هوا نیز وارد کمپرسور می شوند. طبیعتا بخشی از این آلودگی در کمپرسور می ماند و بخش دیگر آن به داخل سیستم اصلی که تشکیل شده از جک پنوماتیک یا شیر برقی پنوماتیک است راه پیدا می کند.

این آلودگی باعث خرابی 100% قطعات پنوماتیک در مرور زمان و ایجاد هزینه های هنگفت مثل تعمیر جک پنوماتیک می شود. اما می توانیم با قرار دادن واحد مراقبت پنوماتیک تا مقدار زیادی از این اتفاق جلوگیری کنیم.

اجزای واحد مراقبت پنوماتیک :

به طور معمول این قطعه از 4 قسمت اصلی تشکیل می شود :

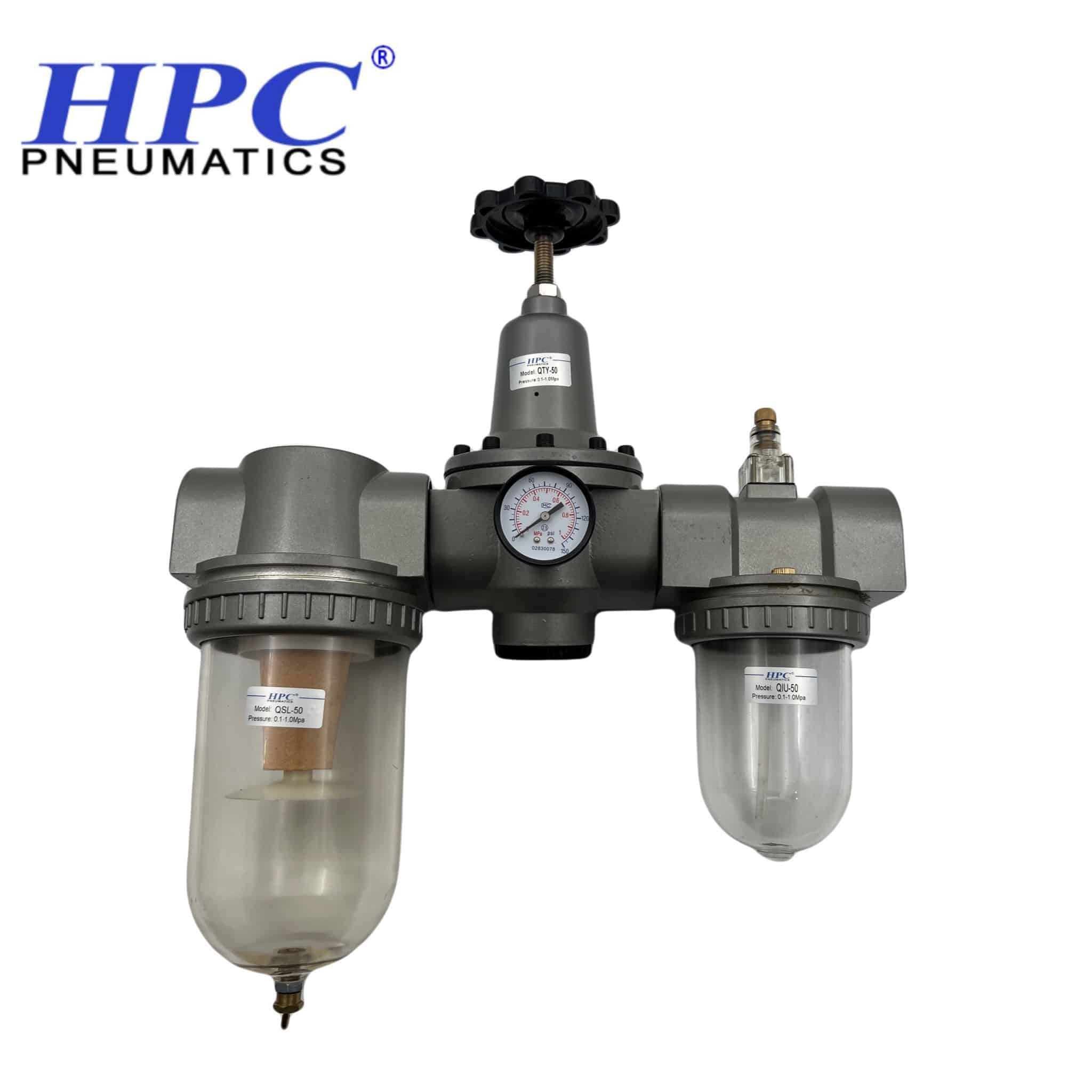

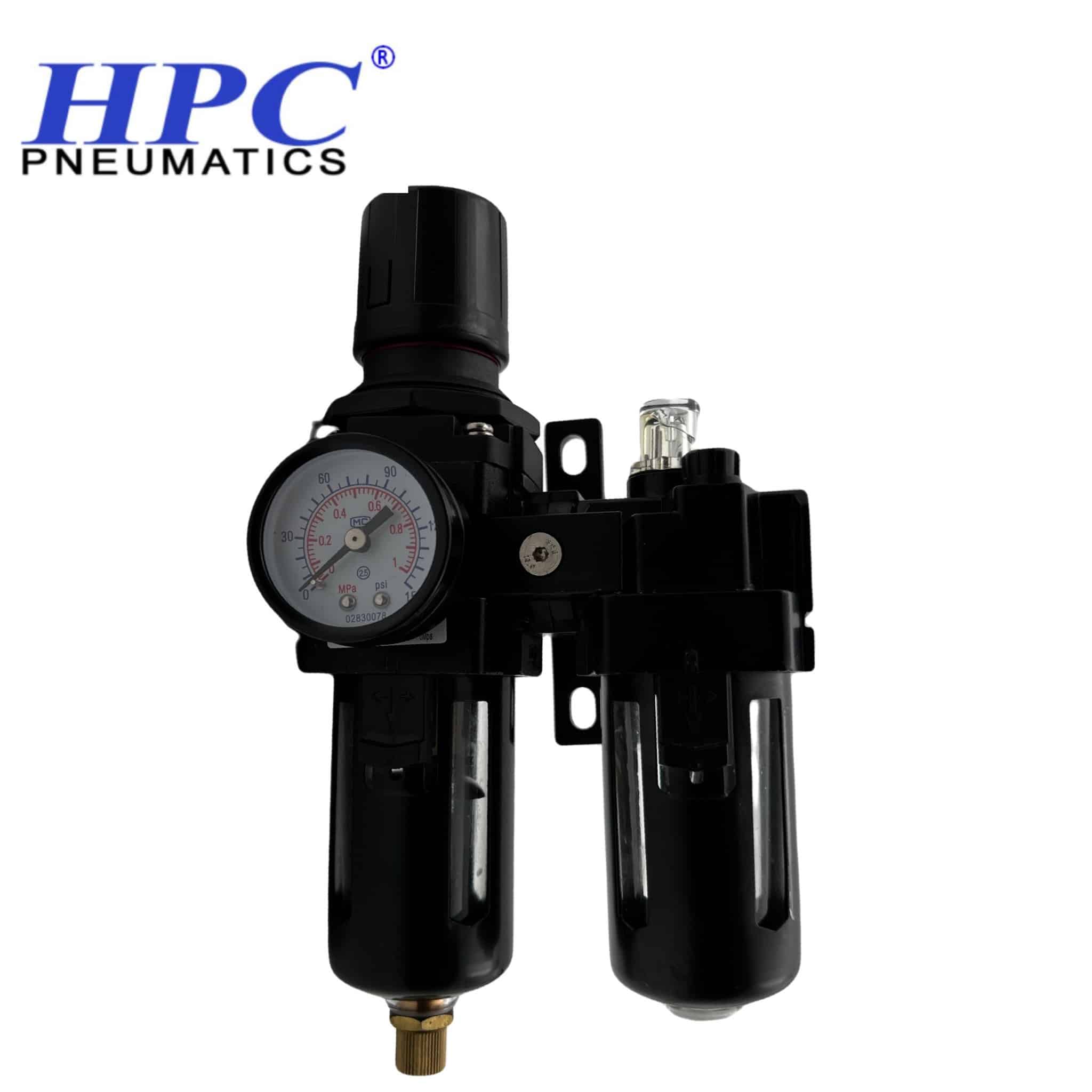

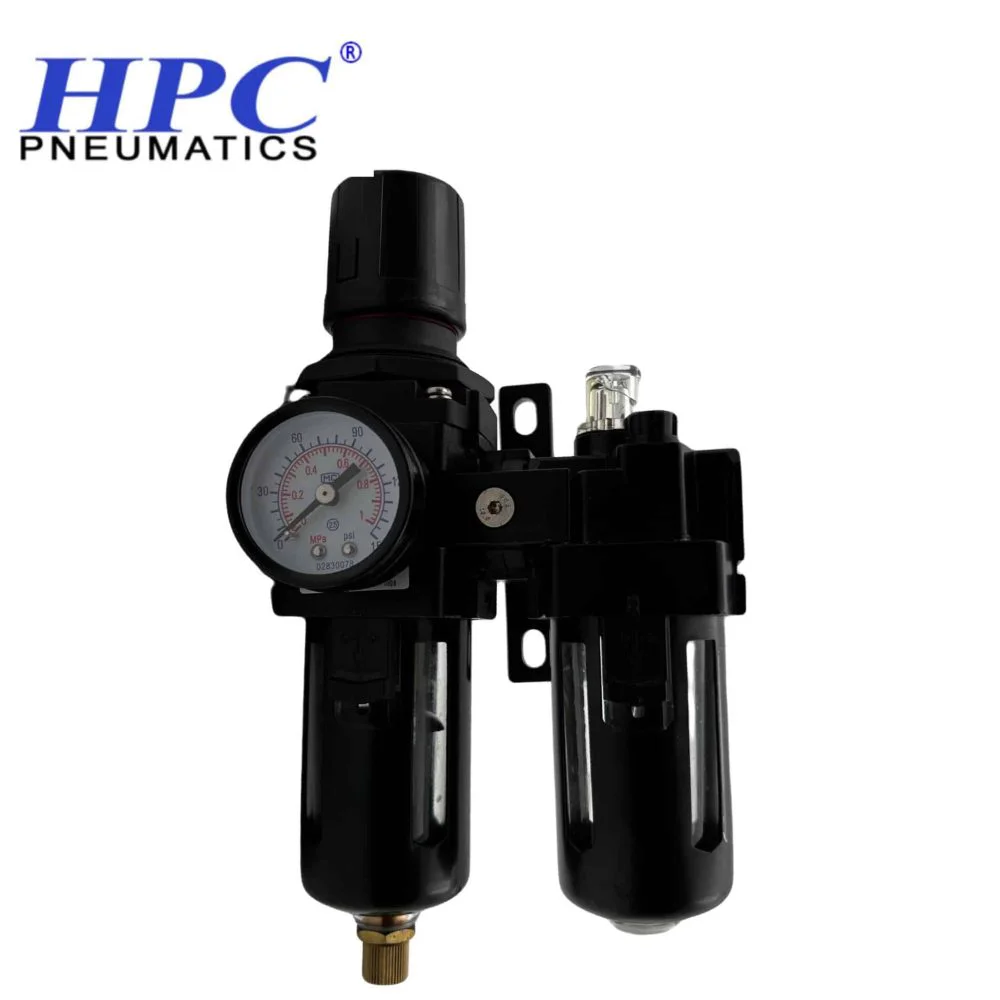

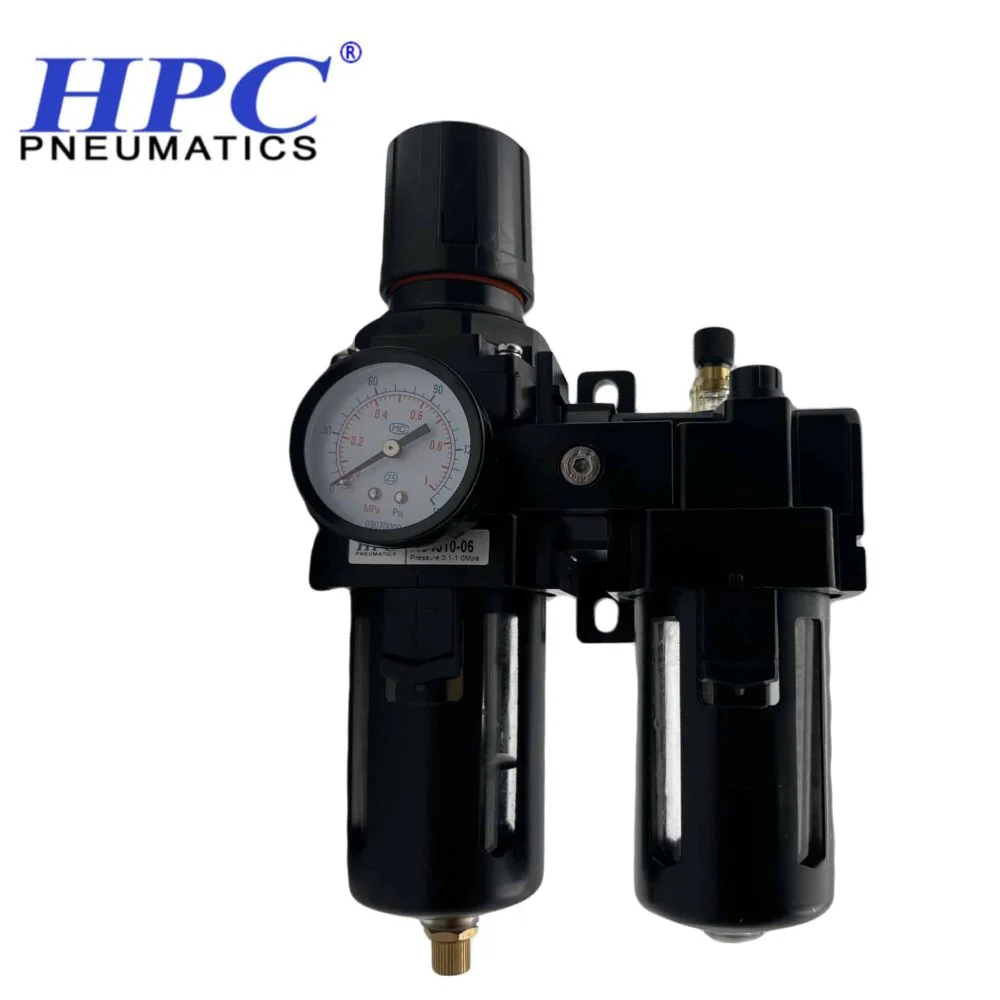

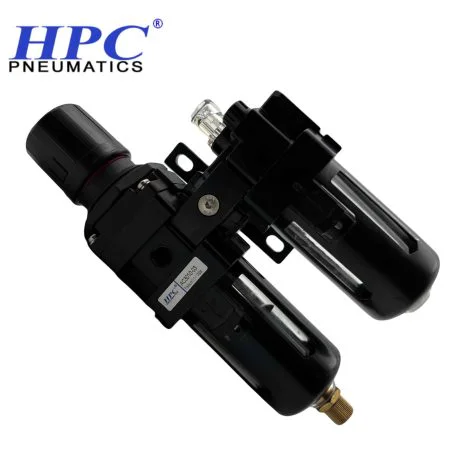

نمایی از یک واحد مراقبت پنوماتیک

1. رگلاتور پنوماتیک
2. فیلتر پنوماتیک
3. رطوبت گیر پنوماتیک
4. روغن زن پنوماتیک

هر کدام از قطعات نام برده شه یک وظیفه خاصی را در سیستم انجام می دهد که نبود آن مشکلاتی را در سیستم ایجاد می کند.

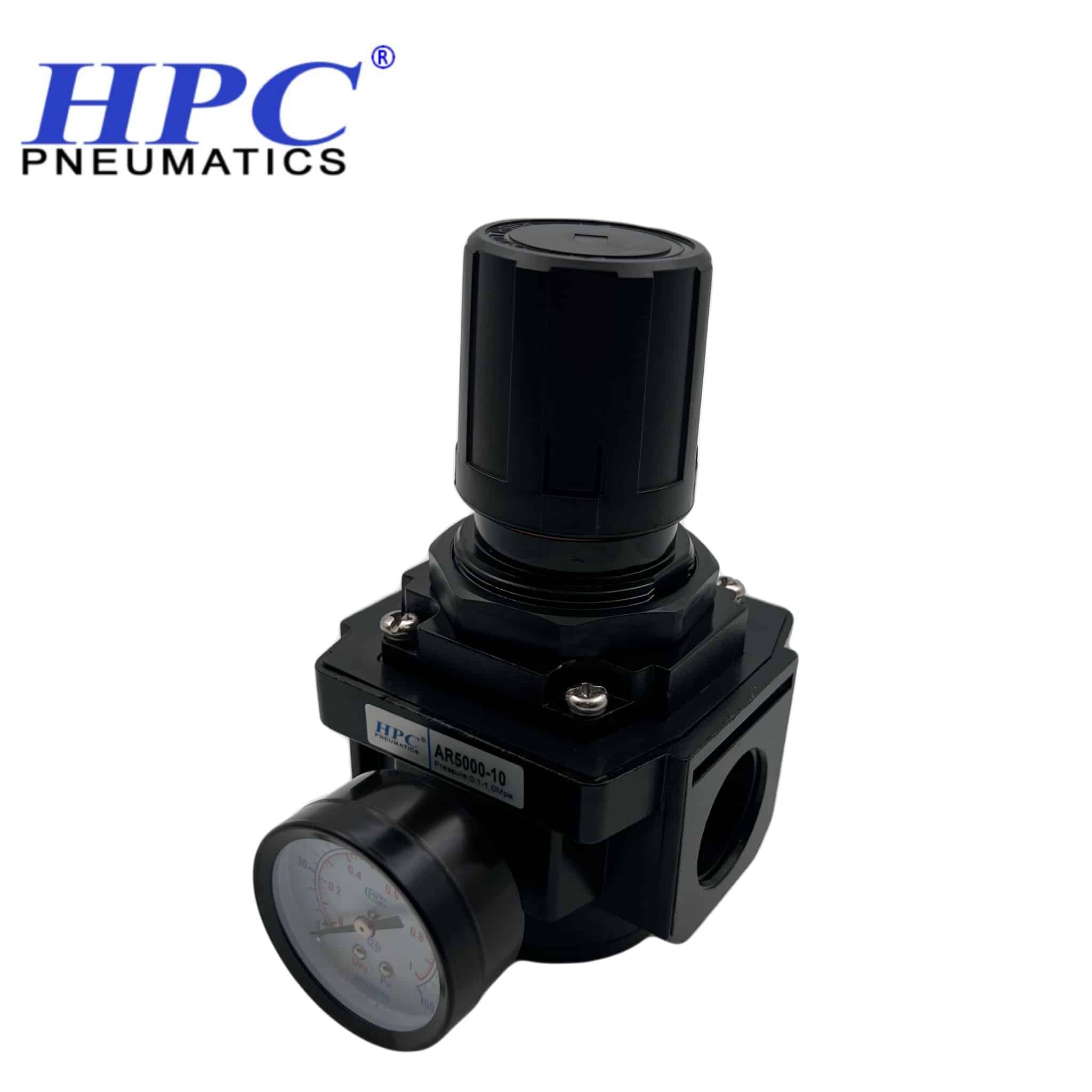

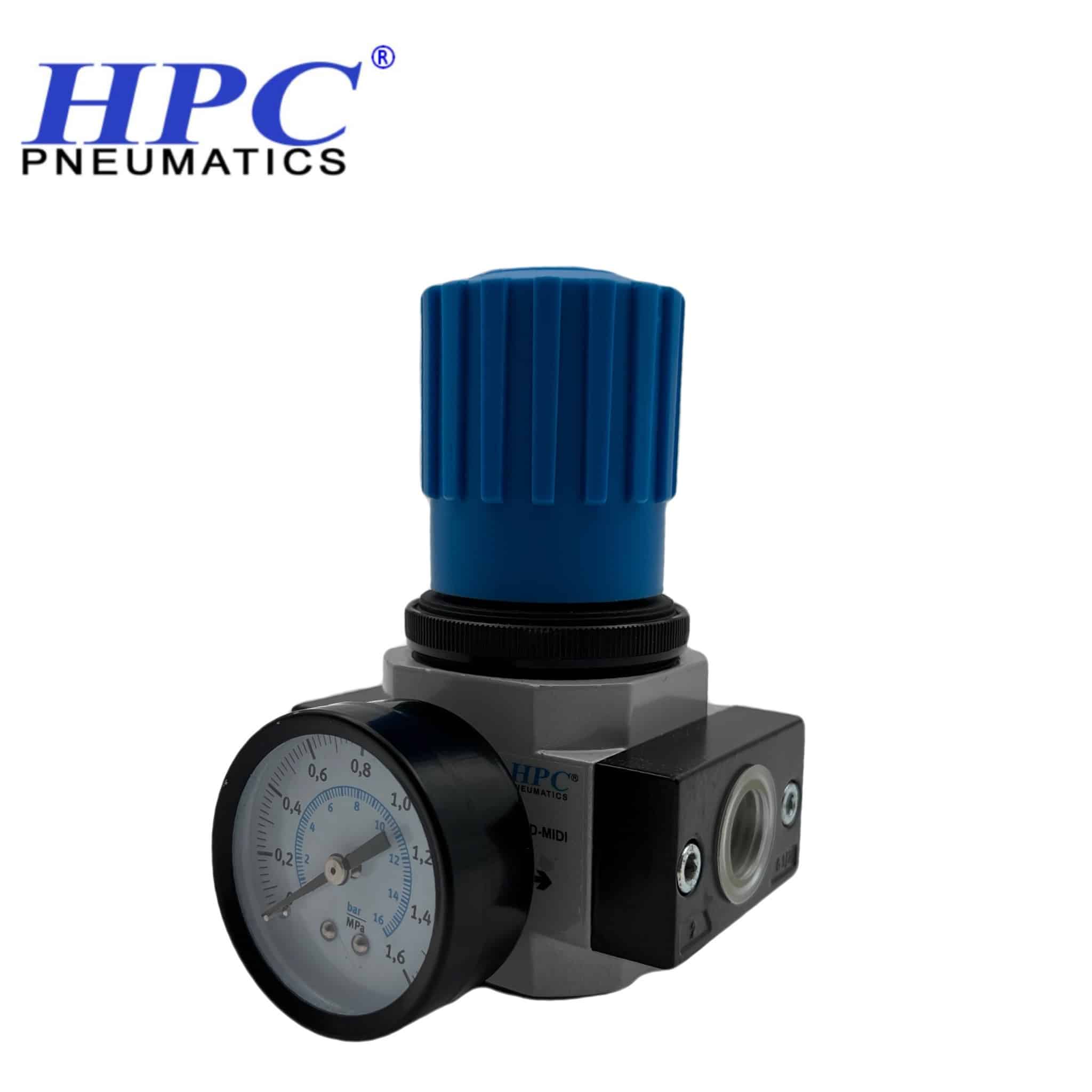

رگلاتور پنوماتیک :

وظیفه ی کنترل فشار در واحد مراقبت پنوماتیک به عهده ی رگلاتور می باشد. فرض کنید کمپرسور شما 10 بار فشار تولید می کند اما شما در یک قسمت خاص تنها به 6 بار فشار باد نیاز دارید. پس با پیچاندن فلکه ی آن می توانید فشار را از 10 به 6 بار کاهش دهید.

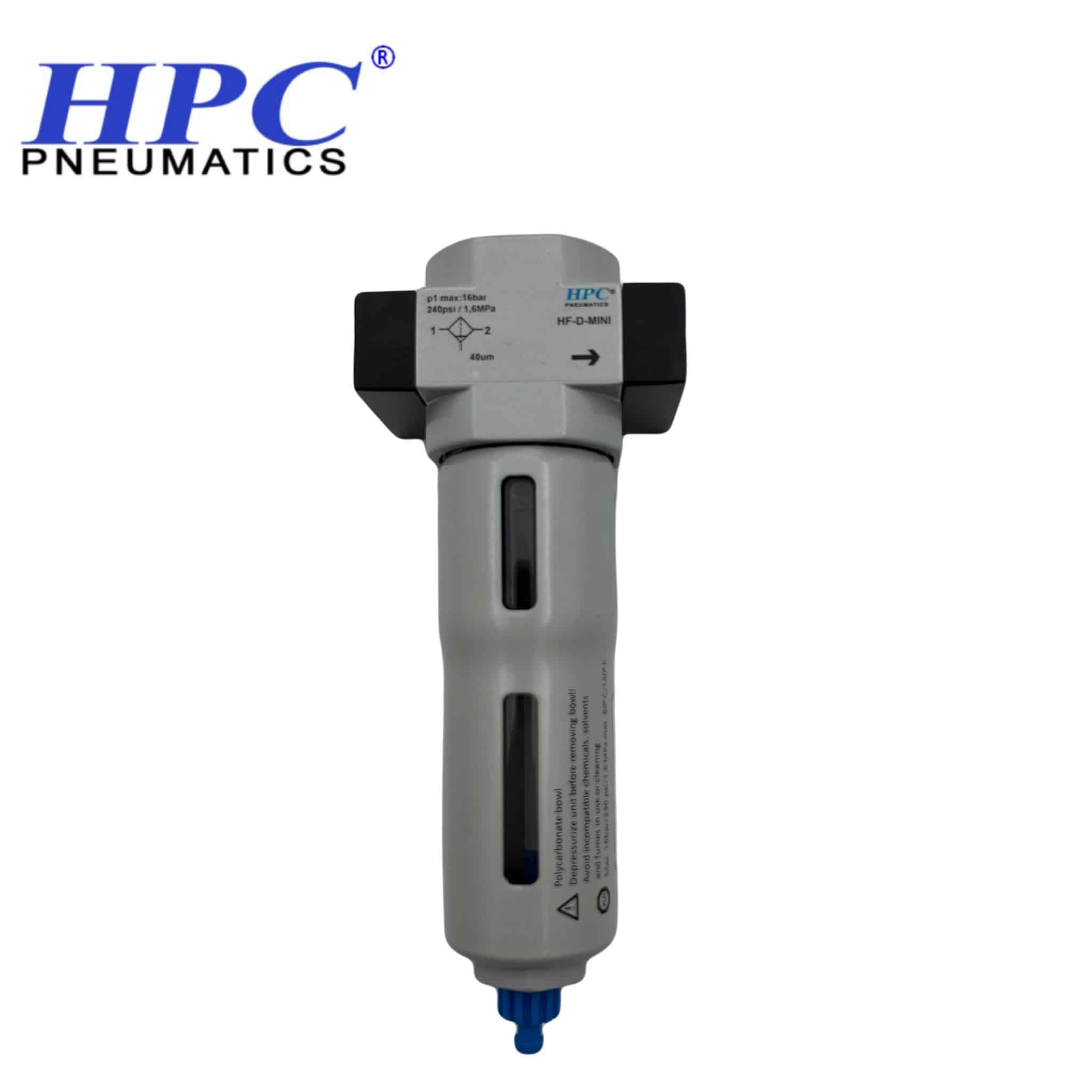

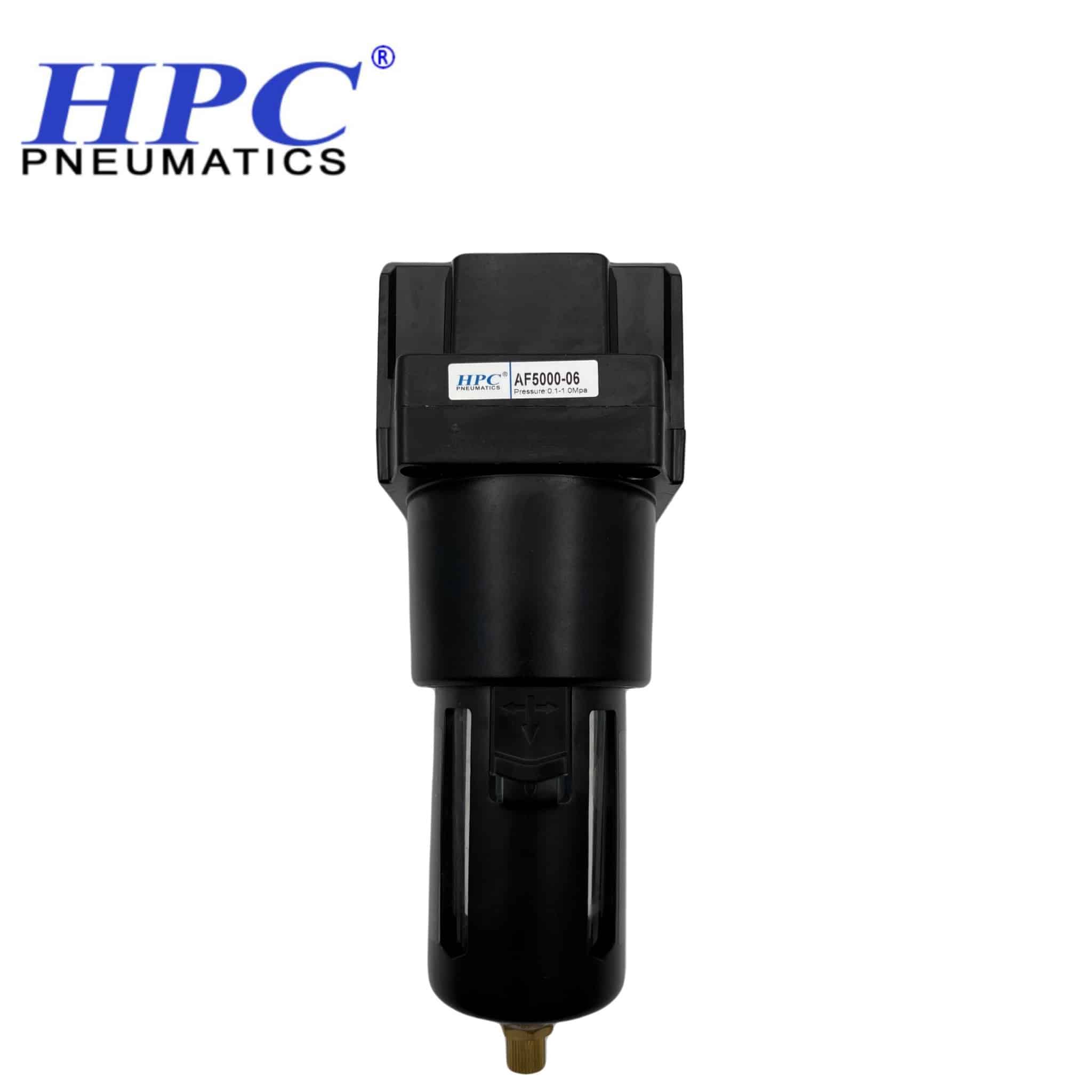

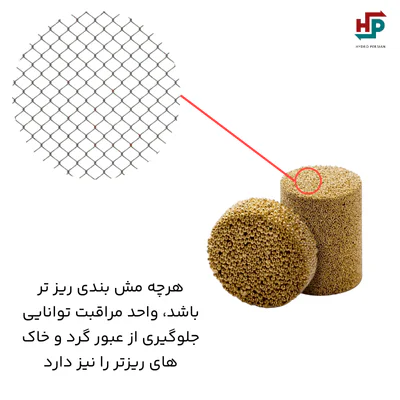

فیلتر پنوماتیک :

و اما حساس ترین قسمت یک واحد مراقبت قسمت فیلتر آن می باشد. همانطور که از اسم آن پیداست این قسمت وظیفه ی نگهداری آلودگی های هوا (به جز رطوبت) و جلوگیری از ورود آن به سیستم اصلی را دارد. جنس آن معمولا از برنج می باشد که در صورت کثیفی می بایست آن را در دوره های مختلف تعویض نمود.

رطوبت گیر :

رطوبت گیر و فیلتر برنجی 2 قطعه متفاوت می باشند اما تلفیق شده در یک فسمت هستند.
در واقع در یک محفظه مشخص از واحد مراقبت پنوماتیک هم فیلتر و هم رطوبت گیر وجود دارد.

در کل 3 نوع رطوبت گیر داریم :

1. با تخلیه اتومات : به صورت کاملا اتوماتیک آب جمع شده را تخلیه می کند و نیاز به دخالت دست نیست.
2. تخلیه دستی : یک پیج در انتهای آن قرار دارد که می بایست با پیچاندن آن به صورت دستی آب را خالی کرد.
3. تخلیه نیمه اتومات : هنگامی که باد از پشت واحد مراقبت پنوماتیک فطع شود آب خالی می شود.

روغن زن :

حال فرض کنید تمام کثیفی ها و رطوبت هوا گرفته شد. چه اتفاقی برای باد تولید شده می افتد؟

طبیعتا باد به شدت خشک کی شود و این خشکی باعث فرسایش در سیستم پنوماتیک می شود. در این جا روغن زن به کمک سیستم می آید و با پاچش روغن به صورت کاملا اتوماتیک بر روی باد، این مشکل را برطرف می کند.

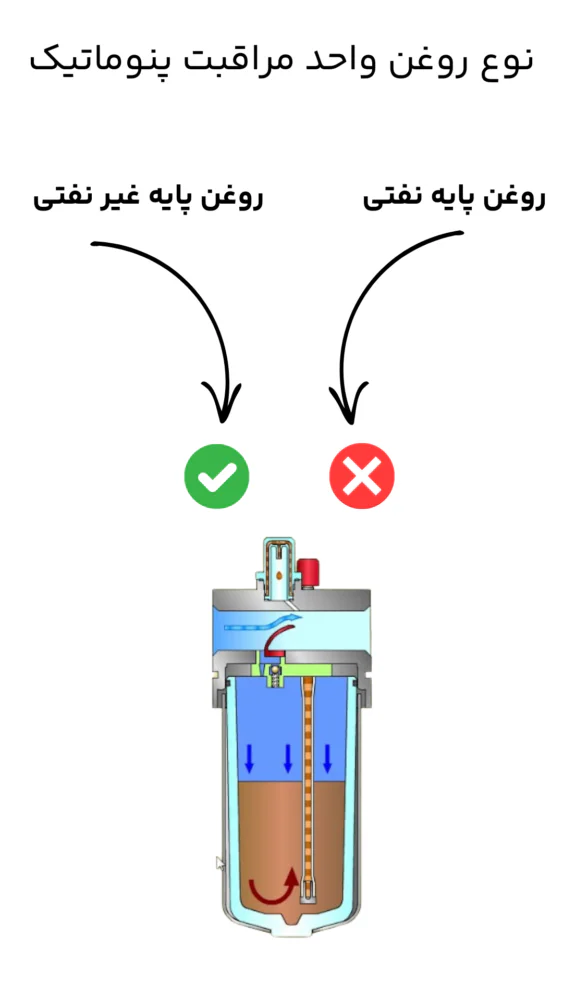

نوع روغن واحد مراقبت پنوماتیک :

بهترین روغن برای واحد مراقبت پنوماتیک روغن هایی هستن که پایه نفتی نداشته باشند مثل روغن 10 ، روغن گلیسیرین یا روغن چرخ خیاطی.

توصیه هایی برای نگهداری از واحد مراقبت:

1. به هیچ عنوان فیلتر برنجی را با تینر یا الکل تمیز نکنید، بهترین راه برای تمیز کرن فیلتر برنجی استفاه از مقداری بنزین می باشد.
2. در مخزن روغن به جز روغن های توصیه شده از روغن دیگری استفاده نکنید.
3. روغن را بیش از حد در مخزن پر نکنید.
4. پیچ تنظیم پاچش روغن را به مقدار متناسب با سیستم تنظیم کنید چرا که روغن زیاد نیز برای سیستم مضر است.
5. بعد از تنظیم فشار توسط رگلاتور آن را توسط قفلی که روی رگلاتور وجود دارد تنظیم کنید تا از نوسانات فشار آسیبی به سیستم نرسانید.

راهنمای خرید واحد مراقبت پنوماتیک:

چند عامل را باید هنگام خرید واحد مراقبت در نظر بگیرید که به ترتیب در لیست زیر به آن می پردازیم:

1. انتخاب سایزیندی درست : سایز بندی این قطعه رابطه مستقیم با دبی ورودی هوا بر واحد دقیقه به سیستم شما دارد. هر واحد مراقبت پنوماتیک توانایی عبور یک مقدار مشخص از هوا را از خود دارد. مثلا سایز 1/2 می تواند 3000 لیتر بر ساعت هوا را از خود عبور دهد. پس برای یک سیستم با دبی 4000 لیتر بر ساعت مناسب نمی باشد.
2. توجه به حداکثر توان فشار کاری : هر واحد توانایی تحمل یک رنج فشار باد را دارد. پس می بایست هنگام انتخاب و خرید به توان تحمل فشار کاری توجه کنید که با فشار کاری کمپرسور شما همخوانی داشته باشد.
3. توجه به حداقل فشار کاری : موردی که کمتر به آن توجه می شود ولی بسیار مهم هست. فرض کنید شما هوایی با فشار 2 بار دارید، اگر یک واحد انتخاب کنید که رنج کاری آن از 5 تا 10 بار باشد عملا برای شما هیچ کار خاصی انجام نمیدهد اما گزینه  تا 10 بار برای شما مناسب است
4. داشتن محافظ : آسیب پذیر ترین قسمت های یک واح مراقبت پنوماتیک محفظه های نگهداری روغن و آب است که از شیشه یا پلاستیک فشرده ساخته می شوند. در هنگام خرید توجه کنید که حتما محافظ بر روی آن ها قرار گرفته باشد.
