آموزش نصب جک پنوماتیک | راهنمای مرحله به مرحله

برای نصب جک پنوماتیک ابتدا باید جک را بدون ایجاد فشار جانبی روی شفت، محکم و هم‌راستا روی دستگاه نصب کنید. سپس هوای کمپرسور را پس از عبور از فیلتر و رگلاتور به شیر کنترل جهت برسانید و خروجی‌های شیر را به پورت‌های جک متصل کنید. در پایان، فشار و سرعت حرکت را از مقدار کم تنظیم کرده و چند بار حرکت رفت و برگشت جک را بدون بار آزمایش کنید.

مراحل نصب جک پنوماتیک به ترتیب عبارت‌اند از:

1. انتخاب محل مناسب برای نصب جک
2. نصب و هم‌راستا کردن جک روی دستگاه
3. نصب اتصالات پنوماتیک روی پورت‌های جک
4. فیلتر کردن هوای ورودی
5. تنظیم فشار هوای مدار
6. نصب و اتصال شیر کنترل جهت
7. نصب فلوکنترل و تنظیم سرعت جک
8. اتصال شیلنگ‌های پنوماتیک
9. تست جک ابتدا بدون بار و سپس با بار واقعی

در ادامه هر یک از این مراحل را به صورت ساده و عملی توضیح می‌دهیم.

فهرست مطالب

• برای نصب جک پنوماتیک به چه قطعاتی نیاز داریم؟
• ترتیب اتصال جک پنوماتیک چگونه است؟
• مراحل نصب جک پنوماتیک
  • 1. محل نصب جک را مشخص کنید
  • 2. جک را روی پایه نصب کنید
  • 3. اتصالات پنوماتیک را روی جک نصب کنید
  • 4. هوای ورودی را فیلتر کنید
  • 5. فشار باد را تنظیم کنید
  • 6. شیر کنترل جهت را نصب کنید
  • 7. فلوکنترل را برای تنظیم سرعت نصب کنید
  • 8. شیلنگ‌های جک را متصل کنید
  • 9. جک را ابتدا بدون بار تست کنید
• تنظیم سرعت رفت و برگشت جک پنوماتیک
• جلوگیری از کوبش جک در انتهای کورس
• اشتباهات رایج در نصب جک پنوماتیک
• چرا بعد از نصب، جک درست کار نمی‌کند؟
  • جک اصلاً حرکت نمی‌کند
  • جک فقط در یک جهت حرکت می‌کند
  • حرکت جک بسیار کند است
  • جک هنگام حرکت گیر می‌کند یا کج می‌شود
  • از جک هوا نشت می‌کند
• نکات ایمنی هنگام نصب جک پنوماتیک
• بعد از نصب جک چه کارهایی انجام دهیم؟
• سوالات متداول درباره نصب جک پنوماتیک
  • برای جک پنوماتیک چند شیلنگ لازم است؟
  • شیر مناسب برای جک دوطرفه چیست؟
  • فشار جک پنوماتیک باید روی چند بار باشد؟
  • سرعت جک پنوماتیک را چگونه کم کنیم؟
  • چرا جک در انتهای حرکت ضربه می‌زند؟
  • آیا می‌توان جک را مستقیم به کمپرسور وصل کرد؟

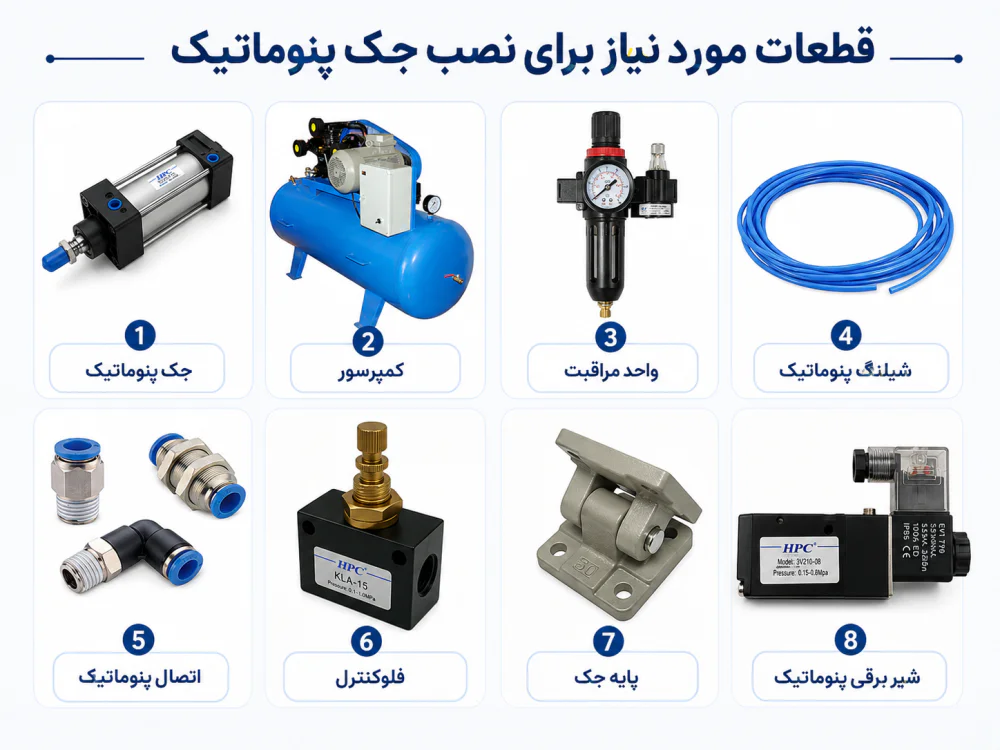

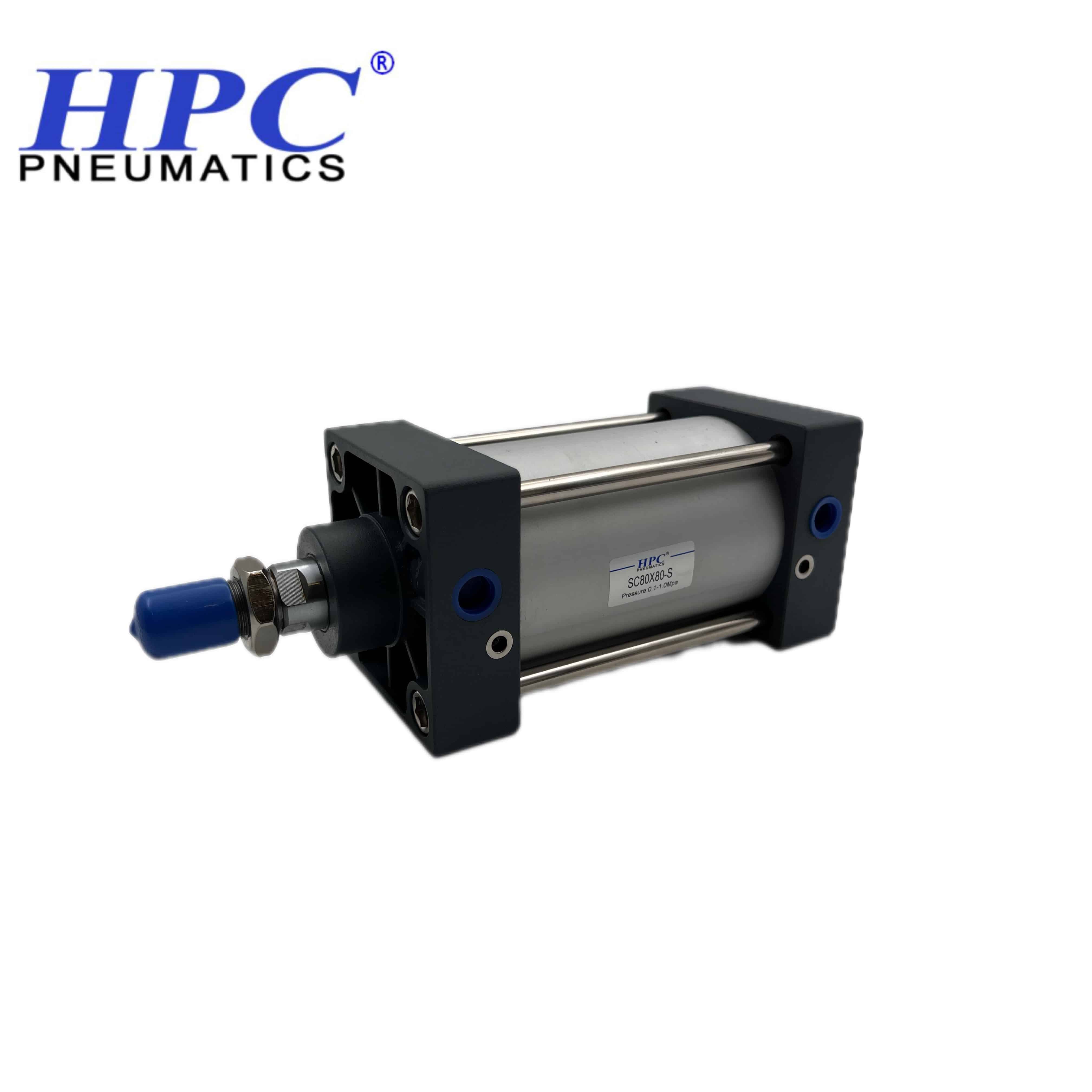

برای نصب جک پنوماتیک به چه قطعاتی نیاز داریم؟

قطعات مورد نیاز به نوع مدار بستگی دارد، اما برای یک مدار ساده معمولاً به تجهیزات زیر نیاز دارید:

قطعه	کاربرد
جک پنوماتیک	ایجاد حرکت خطی
کمپرسور	تأمین هوای فشرده
فیلتر و رگلاتور	تمیز کردن هوا و تنظیم فشار
شیر کنترل جهت	کنترل رفت و برگشت جک
شیلنگ و اتصالات	انتقال هوای فشرده
فلوکنترل	تنظیم سرعت حرکت جک
پایه و متعلقات نصب	اتصال مکانیکی جک به دستگاه

اگر هنوز جک مناسب دستگاه را انتخاب نکرده‌اید، قبل از نصب باید قطر، کورس، نوع جک و نحوه اتصال آن بررسی شود. مدل‌های مختلف جک پنوماتیک از نظر ابعاد و روش نصب یکسان نیستند.

اگر در انتخاب مدل مناسب تردید دارید، راهنمای انواع جک پنوماتیک تفاوت مدل‌های چهارمیل، پروفیلی، قلمی، کامپکت و سایر مدل‌ها را توضیح می‌دهد.

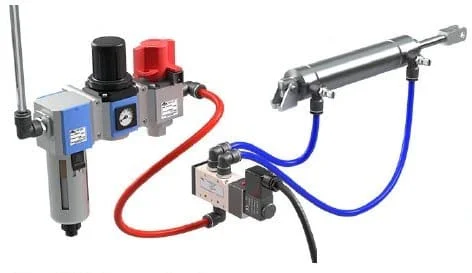

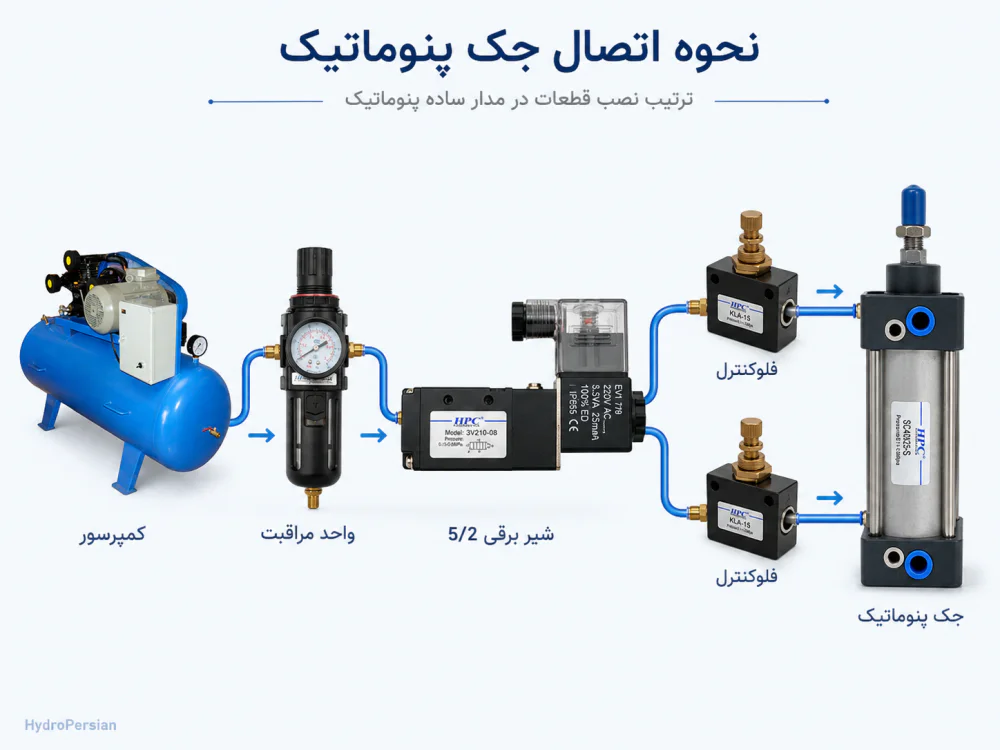

ترتیب اتصال جک پنوماتیک چگونه است؟

در یک مدار ساده، ترتیب کلی تجهیزات به شکل زیر است:

کمپرسور ← فیلتر و تنظیم فشار ← شیر کنترل جهت ← فلوکنترل ← جک پنوماتیک

در بسیاری از دستگاه‌ها به جای نصب جداگانه تجهیزات آماده‌سازی هوا، از واحد مراقبت پنوماتیک استفاده می‌شود که وظیفه آماده‌سازی هوای ورودی به مدار را بر عهده دارد.

مراحل نصب جک پنوماتیک

1. محل نصب جک را مشخص کنید

قبل از بستن پیچ‌ها، جک را در تمام محدوده حرکت بررسی کنید. شفت باید بتواند از ابتدای کورس تا انتهای آن بدون برخورد با قطعات دستگاه حرکت کند.

همچنین فضای کافی برای شیلنگ‌ها، اتصالات و سنسور احتمالی جک در نظر بگیرید.

مهم‌ترین نکته این مرحله هم‌راستا بودن جک با مکانیزم متحرک است.

شفت جک برای تحمل نیروی اصلی در امتداد محور خود طراحی شده است. اگر قطعه متصل به شفت آن را به طرفین بکشد یا فشار دهد، به شفت، بوش و آب‌بندی‌های جک فشار اضافی وارد می‌شود.

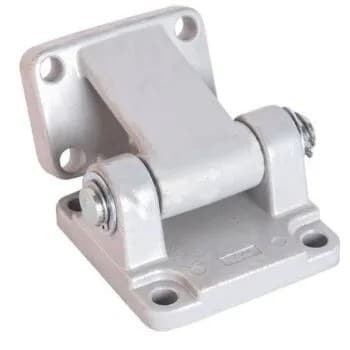

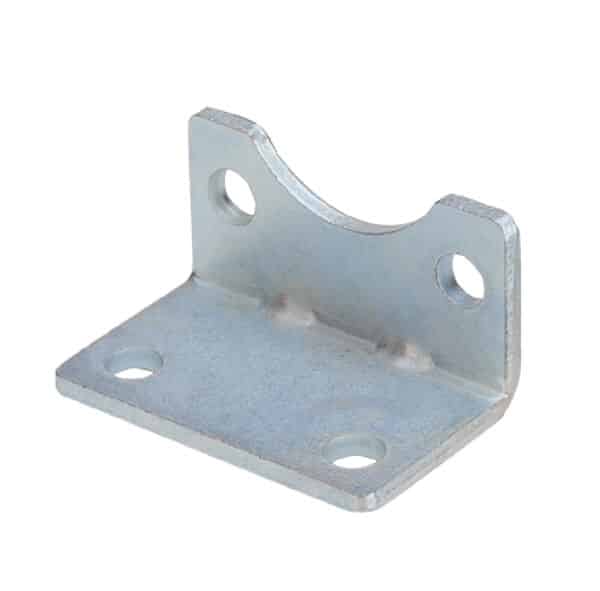

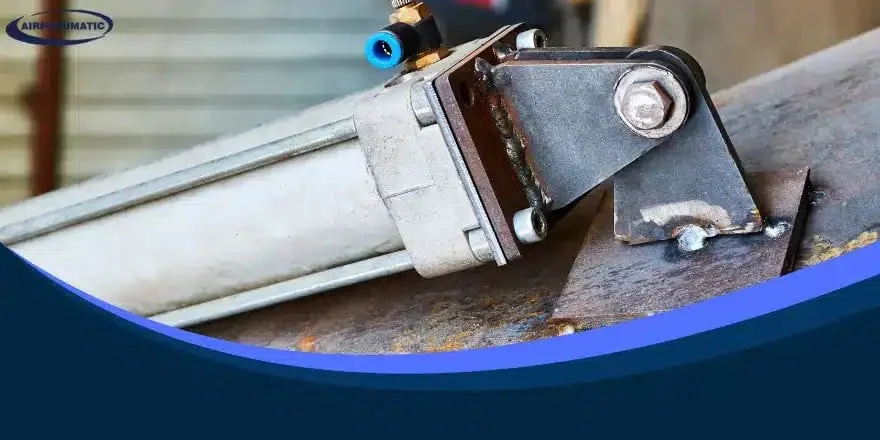

2. جک را روی پایه نصب کنید

نوع پایه به طراحی دستگاه بستگی دارد. جک ممکن است به صورت ثابت یا مفصلی نصب شود.

اگر هنگام حرکت، زاویه جک نسبت به مکانیزم تغییر می‌کند، اتصال جک نیز باید اجازه این حرکت را بدهد. ثابت کردن جکی که مکانیزم آن نیاز به چرخش دارد می‌تواند باعث ایجاد نیروی جانبی روی شفت شود.

بعد از نصب پایه:

• پیچ‌ها را به صورت یکنواخت محکم کنید.
• هم‌راستایی شفت و قطعه متحرک را بررسی کنید.
• مطمئن شوید در هیچ قسمت از کورس، شفت تحت فشار جانبی قرار نمی‌گیرد.

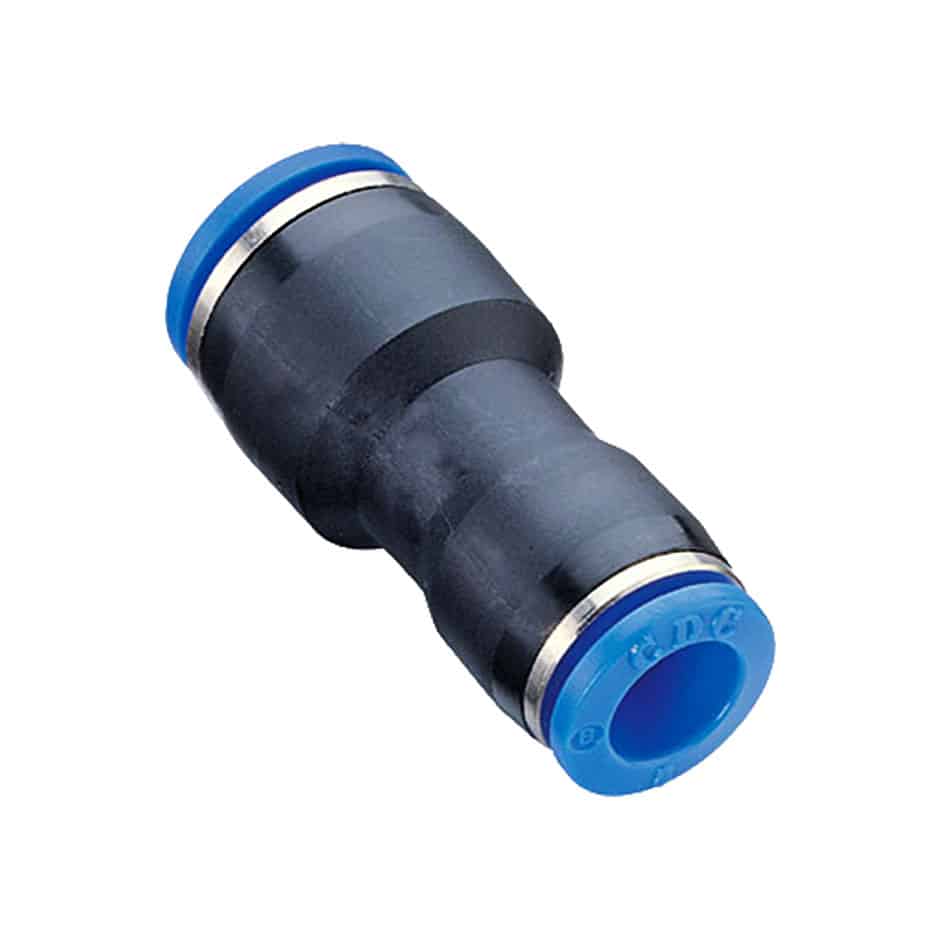

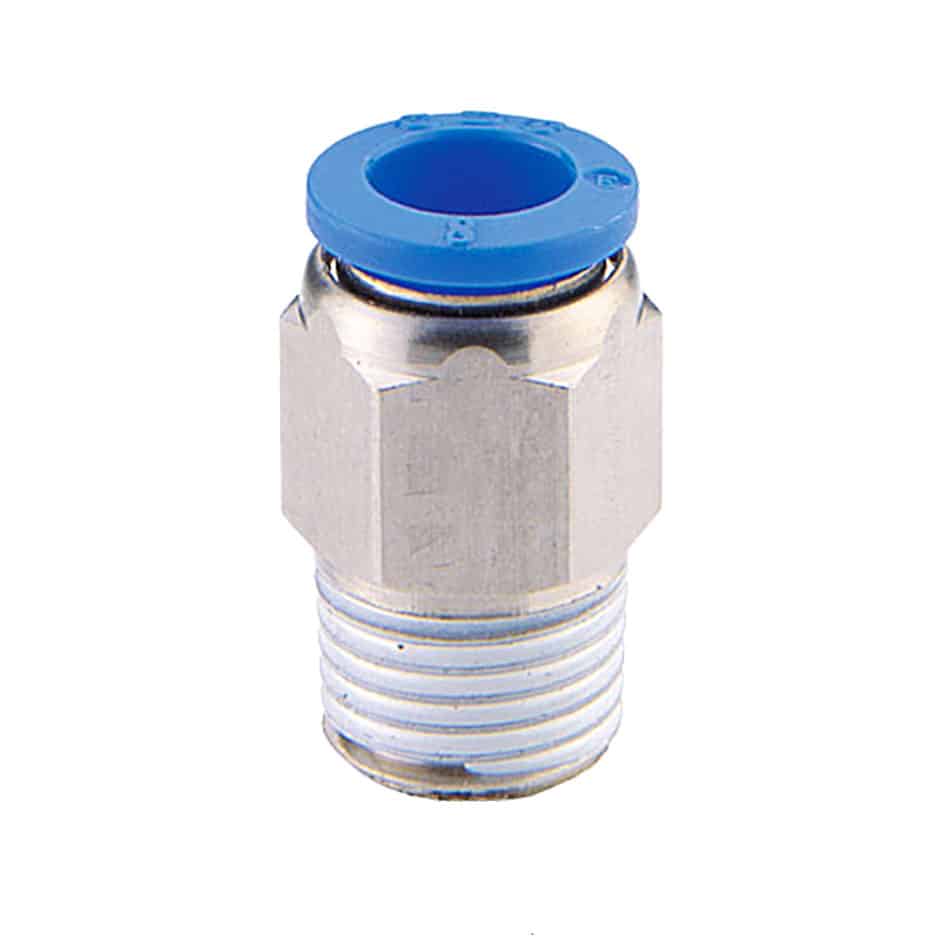

3. اتصالات پنوماتیک را روی جک نصب کنید

جک‌های دوطرفه معمولاً دو پورت هوا دارند؛ یک پورت در سمت انتهای سیلندر و پورت دیگر در سمت شفت قرار دارد.

در این جک‌ها هر پورت می‌تواند بسته به وضعیت شیر، مسیر ورود یا خروج هوا باشد. بنابراین برخلاف تصور رایج، یکی همیشه «ورودی» و دیگری همیشه «خروجی» نیست.

برای نصب اتصالات رزوه‌ای از آب‌بندی مناسب استفاده کنید، اما مراقب باشید نوار تفلون یا مواد آب‌بندی وارد مسیر هوای جک نشوند.

اتصال را نیز بیش از حد سفت نکنید؛ مخصوصاً اگر پورت روی بدنه آلومینیومی قرار دارد.

4. هوای ورودی را فیلتر کنید

هوای فشرده می‌تواند حاوی آب، ذرات و آلودگی باشد. ورود این مواد به جک و شیرها در طول زمان می‌تواند باعث افزایش استهلاک و آسیب به آب‌بندی‌ها شود.

به همین دلیل قبل از ورود هوا به قسمت اصلی مدار از فیلتر پنوماتیک استفاده کنید.

اگر از واحد مراقبت کامل استفاده می‌کنید، فیلتر معمولاً بخشی از همان مجموعه است و نیازی به نصب دوباره قطعه مشابه نیست.

5. فشار باد را تنظیم کنید

بعد از فیلتراسیون، فشار مورد نیاز مدار باید کنترل شود. این کار توسط رگلاتور پنوماتیک انجام می‌شود.

فشار مناسب برای همه جک‌ها یک عدد ثابت نیست و باید محدوده فشار کاری اعلام‌شده توسط سازنده جک و سایر قطعات مدار را بررسی کنید.

برای اولین تست بهتر است فشار را پایین تنظیم کرده و پس از اطمینان از نصب صحیح، آن را به تدریج تا مقدار مورد نیاز افزایش دهید.

برای افزایش قدرت جک، فشار را از محدوده مجاز بالاتر نبرید. اگر جک در فشار مناسب قدرت کافی ندارد، ممکن است قطر جک برای بار موردنظر کوچک انتخاب شده باشد.

6. شیر کنترل جهت را نصب کنید

برای باز و بسته شدن جک باید جهت جریان هوا تغییر کند. این وظیفه بر عهده شیر کنترل جهت است.

در جک دوطرفه معمولاً از شیرهای 5/2 یا در بعضی مدارها 5/3 استفاده می‌شود. برای جک‌های یک‌طرفه نیز معمولاً شیر 3/2 کاربرد دارد.

اگر فرمان دستگاه الکتریکی یا اتوماتیک است می‌توان از شیر برقی پنوماتیک استفاده کرد.

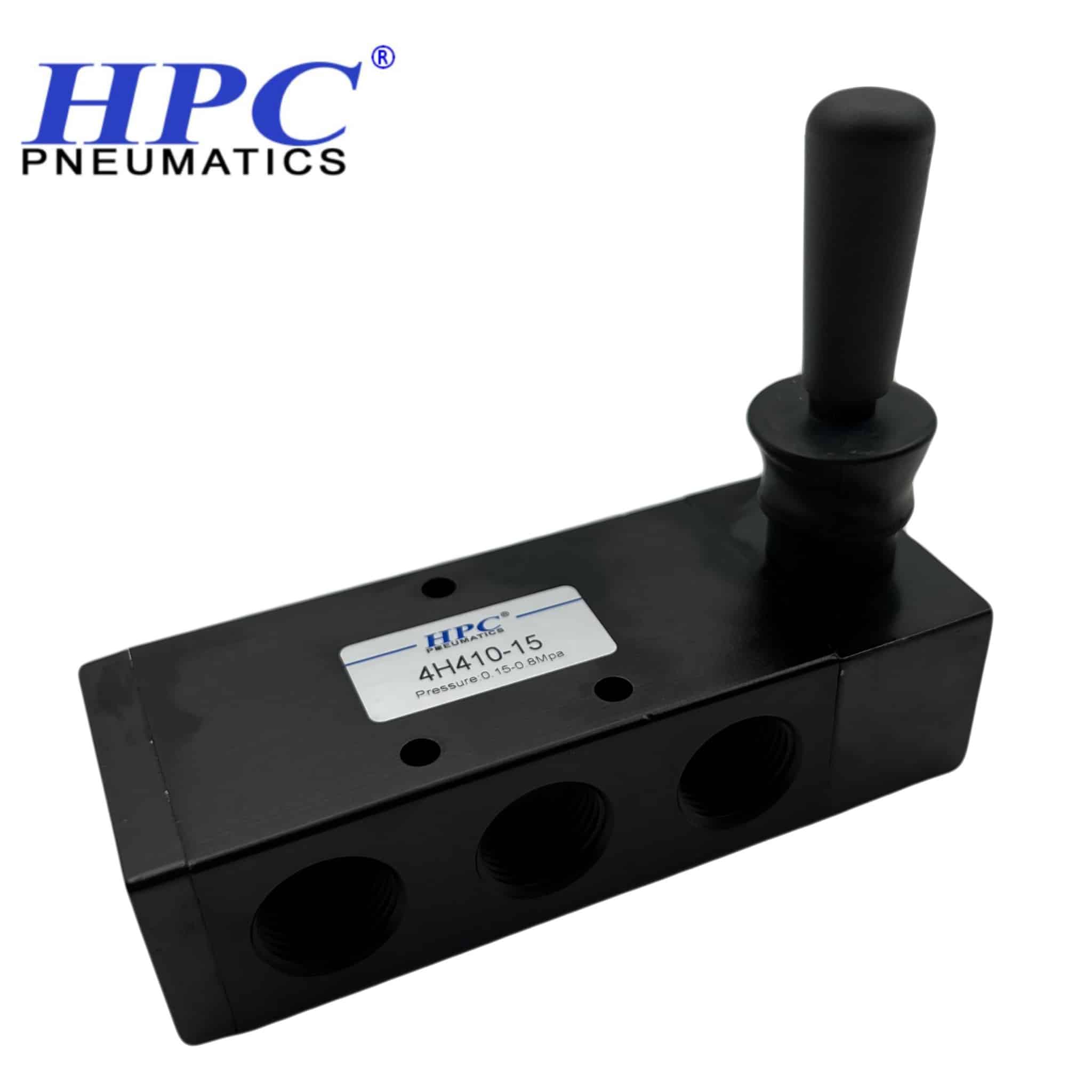

در مدارهایی که فرمان باید مستقیماً توسط اپراتور صادر شود، شیر دستی پنوماتیک می‌تواند همین وظیفه را بدون فرمان الکتریکی انجام دهد.

اتصال شیر 5/2 به جک دوطرفه

در یک شیر 5/2 معمولی:

• ورودی هوای اصلی شیر به خط فشار متصل می‌شود.
• دو پورت کاری شیر به دو طرف جک وصل می‌شوند.
• دو پورت دیگر برای تخلیه هوا هستند.

شماره‌گذاری دقیق پورت‌ها و جهت جریان را از علامت حک‌شده روی همان شیر بررسی کنید، زیرا اتصال اشتباه می‌تواند باعث عملکرد نادرست مدار شود.

7. فلوکنترل را برای تنظیم سرعت نصب کنید

یکی از اشتباهات رایج هنگام نصب جک این است که کاربر سعی می‌کند سرعت را فقط با کم و زیاد کردن فشار تنظیم کند.

فشار بیشتر وظیفه تأمین نیرو را دارد؛ کنترل سرعت جک معمولاً با کنترل دبی هوا انجام می‌شود.

برای این کار می‌توان روی مسیرهای متصل به جک از فلوکنترل یک‌طرفه استفاده کرد.

در بسیاری از مدارهای جک دوطرفه، روش Meter-Out کنترل پایدار‌تری ایجاد می‌کند؛ یعنی هوا در جهت ورود به جک آزادتر عبور می‌کند اما هوای خارج‌شونده از سمت مقابل توسط فلوکنترل محدود می‌شود.

به این ترتیب می‌توان سرعت رفت و برگشت را جداگانه تنظیم کرد.

نکته: جهت نصب فلوکنترل مهم است. اگر آن را برعکس نصب کنید، ممکن است به جای هوای خروجی، هوای ورودی جک محدود شود.

8. شیلنگ‌های جک را متصل کنید

شیلنگ باید متناسب با سایز اتصالات و دبی مورد نیاز سیستم انتخاب شود.

شیلنگ خیلی باریک می‌تواند عبور هوا را محدود کرده و باعث کاهش سرعت یا افت عملکرد شود. همچنین:

• شیلنگ را تا انتها داخل اتصال فشاری قرار دهید.
• از خم‌های بسیار تند جلوگیری کنید.
• شیلنگ را در مسیر برخورد با قطعات متحرک قرار ندهید.
• قبل از اتصال، داخل شیلنگ را از براده و آلودگی پاک کنید.

9. جک را ابتدا بدون بار تست کنید

بعد از تکمیل اتصالات، جک را بلافاصله با فشار بالا و بار کامل راه‌اندازی نکنید.

ابتدا:

1. فشار را روی مقدار پایین تنظیم کنید.
2. مدار را تحت فشار قرار دهید.
3. وجود نشتی را بررسی کنید.
4. یک فرمان رفت به جک بدهید.
5. سپس حرکت برگشت را بررسی کنید.
6. چند سیکل کامل بدون بار انجام دهید.
7. سرعت را توسط فلوکنترل تنظیم کنید.
8. در نهایت جک را با بار واقعی آزمایش کنید.

حرکت جک باید یکنواخت باشد و شفت در هنگام حرکت گیر، لرزش غیرعادی یا انحراف جانبی نداشته باشد.

تنظیم سرعت رفت و برگشت جک پنوماتیک

اگر دو فلوکنترل روی جک نصب کرده باشید، می‌توانید سرعت دو جهت حرکت را جداگانه تنظیم کنید.

برای تنظیم، ابتدا فلوکنترل را طوری تنظیم کنید که جک با سرعت پایین حرکت کند. سپس شیر تنظیم را به تدریج باز کنید تا به سرعت مطلوب برسید.

از باز کردن ناگهانی مسیر و حرکت جک با حداکثر سرعت در اولین تست خودداری کنید.

اگر جک حتی با باز بودن فلوکنترل بسیار کند است، این موارد را بررسی کنید:

مشکل احتمالی	چه چیزی بررسی شود؟
فشار کم	تنظیم رگلاتور
دبی ناکافی	ظرفیت کمپرسور
شیلنگ باریک	قطر داخلی شیلنگ
شیر کوچک	دبی قابل عبور شیر
فلوکنترل بسته	تنظیم فلوکنترل
نشتی	اتصالات، شیلنگ و جک
بار زیاد	قطر جک و وزن بار

جلوگیری از کوبش جک در انتهای کورس

اگر جک با سرعت زیاد به انتهای مسیر برخورد کند، به مرور زمان به جک و مکانیزم دستگاه فشار وارد می‌شود.

اولین کار، کاهش سرعت جک با تنظیم صحیح فلوکنترل است.

برخی جک‌های پنوماتیک نیز دارای ضربه‌گیر یا Cushion قابل تنظیم هستند. در این مدل‌ها می‌توان شدت برخورد پیستون در انتهای کورس را کاهش داد.

تنظیم ضربه‌گیر باید متناسب با سرعت، بار و دستورالعمل همان جک انجام شود. پیچ تنظیم را بدون اطلاع از روش تنظیم سازنده تا انتها نبندید.

اشتباهات رایج در نصب جک پنوماتیک

اشتباه	نتیجه احتمالی
ناهم‌راستا نصب کردن جک	فشار جانبی، خرابی بوش و سیل
اعمال بار جانبی به شفت	سایش و نشتی زودهنگام
استفاده نکردن از فیلتر	ورود آب و آلودگی به مدار
فشار بیش از حد	کاهش عمر جک و تجهیزات
اتصال اشتباه پورت‌های شیر	عملکرد نادرست مدار
نصب برعکس فلوکنترل	کنترل نامناسب سرعت
تنظیم سرعت فقط با فشار	افت نیرو و حرکت نامناسب
استفاده از شیلنگ خیلی باریک	کاهش دبی و سرعت
تست اولیه با فشار و بار کامل	افزایش احتمال آسیب یا حادثه
وجود تفلون داخل مسیر هوا	گرفتگی شیر یا اتصالات

چرا بعد از نصب، جک درست کار نمی‌کند؟

اگر جک بعد از نصب حرکت نمی‌کند یا عملکرد مناسبی ندارد، قبل از باز کردن آن ابتدا مدار را بررسی کنید.

جک اصلاً حرکت نمی‌کند

وجود فشار در ورودی شیر، فرمان گرفتن شیر کنترل جهت، باز بودن رگلاتور، سالم بودن شیلنگ و صحیح بودن اتصال پورت‌ها را بررسی کنید.

جک فقط در یک جهت حرکت می‌کند

احتمال دارد یکی از مسیرهای هوا بسته باشد، شیر کنترل جهت به درستی تغییر وضعیت ندهد یا یکی از فلوکنترل‌ها بیش از حد بسته شده باشد.

حرکت جک بسیار کند است

فشار، دبی کمپرسور، قطر شیلنگ، سایز شیر و تنظیم فلوکنترل را بررسی کنید.

جک هنگام حرکت گیر می‌کند یا کج می‌شود

ابتدا هم‌راستایی مکانیکی و وجود بار جانبی روی شفت را بررسی کنید. ادامه کار در چنین شرایطی می‌تواند باعث آسیب به آب‌بندی و شفت شود.

از جک هوا نشت می‌کند

ابتدا مشخص کنید نشتی از اتصال و شیلنگ است یا از داخل خود جک. اگر نشتی داخلی، خرابی سیل‌کیت یا آسیب قطعات جک وجود داشته باشد، ممکن است نیاز به تعمیر جک پنوماتیک باشد.

نکات ایمنی هنگام نصب جک پنوماتیک

قبل از باز کردن هر اتصال، هوای فشرده مدار را قطع و فشار باقی‌مانده را کاملاً تخلیه کنید.

هنگام تست نیز دست یا ابزار را در مسیر حرکت شفت و مکانیزم متصل به جک قرار ندهید. حتی یک جک کوچک می‌تواند در فشار کاری نیروی قابل توجهی ایجاد کند.

همچنین قبل از انجام تنظیمات مکانیکی روی جک، مطمئن شوید امکان فرمان ناخواسته شیر وجود ندارد.

بعد از نصب جک چه کارهایی انجام دهیم؟

نصب صحیح فقط اولین مرحله است. بعد از راه‌اندازی باید نشتی‌ها، وضعیت شفت، کیفیت هوای ورودی، تخلیه آب فیلتر و عملکرد اتصالات به صورت دوره‌ای بررسی شوند.

انجام صحیح نگهداری جک پنوماتیک می‌تواند از بسیاری از خرابی‌های زودهنگام و توقف دستگاه جلوگیری کند.

---
