نگهداری جک پنوماتیک؛ چک لیست و برنامه سرویس دورهای
زمان مطالعه: 6 دقیقه
نگهداری جک پنوماتیک کار پیچیدهای نیست. مهمترین کارها شامل کنترل نشتی هوا، تمیز نگه داشتن شفت، تخلیه آب و رطوبت سیستم، تنظیم صحیح فشار و بررسی نحوه حرکت جک است.
انجام همین بررسیهای ساده میتواند از بسیاری از خرابیهای زودهنگام جک پنوماتیک جلوگیری کند و عمر مفید آن را افزایش دهد.
فهرست مطالب
- چک لیست نگهداری جک پنوماتیک
- قبل از سرویس جک، فشار هوا را قطع کنید
- ۱. نشتی هوای جک را بررسی کنید
- ۲. شفت جک را تمیز نگه دارید
- ۳. آب و آلودگی هوای فشرده را کنترل کنید
- ۴. فشار کاری جک را بیش از حد بالا نبرید
- ۵. آیا جک پنوماتیک به روغنکاری نیاز دارد؟
- ۶. سرعت جک را درست تنظیم کنید
- ۷. از وارد شدن فشار جانبی به شفت جلوگیری کنید
- از کجا بفهمیم جک نیاز به سرویس دارد؟
- مهمترین کارها برای افزایش عمر جک پنوماتیک
- سوالات متداول درباره نگهداری جک پنوماتیک

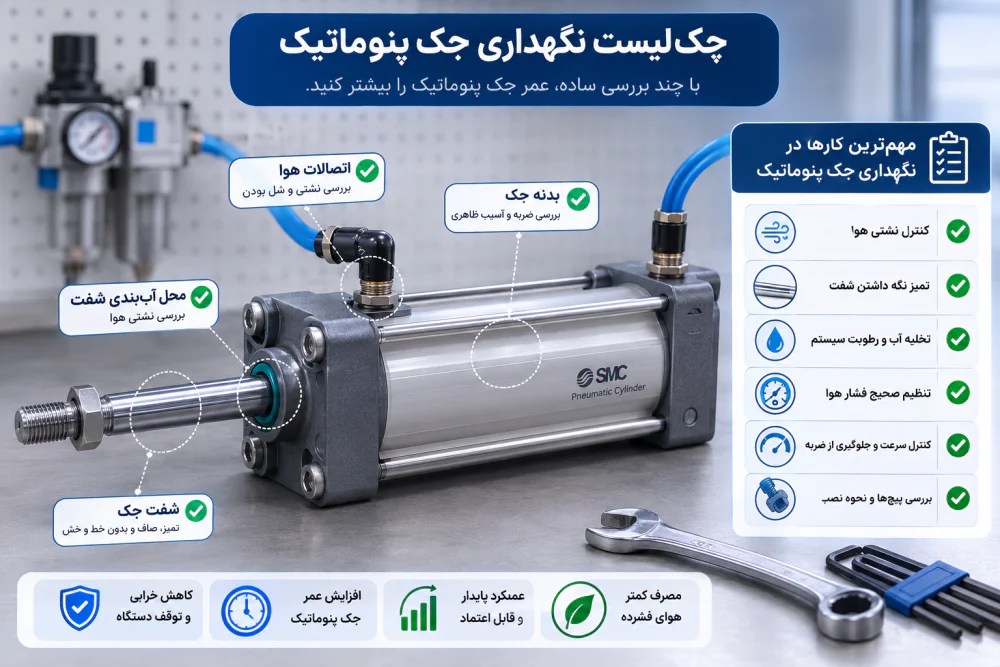

چک لیست نگهداری جک پنوماتیک
برای یک سیستم معمولی میتوانید از برنامه زیر بهعنوان چکلیست اولیه استفاده کنید:
| زمان بررسی | چه چیزی بررسی شود؟ | چه چیزی غیرعادی است؟ |
|---|---|---|
| روزانه | حرکت جک و نشتی هوا | حرکت کند، نامنظم یا صدای غیرعادی |
| هفتگی | شفت، شیلنگ و اتصالات | خط روی شفت، نشتی یا شل شدن اتصال |
| هفتگی | فیلتر و آبگیر | جمع شدن آب و آلودگی |
| ماهانه | فشار کاری سیستم | فشار بالاتر یا پایینتر از مقدار تنظیمشده |
| ماهانه | پیچها و محل نصب جک | شل شدن یا ناهمراستایی |
| دورهای | آببندها و عملکرد کلی جک | نشتی، افت نیرو یا افزایش لقی |
نکته: این زمانبندی یک پیشنهاد عمومی است. در محیطهای پرگردوغبار، مرطوب یا خطوطی که جک بهصورت مداوم کار میکند، بهتر است فاصله بررسیها کوتاهتر شود.
قبل از سرویس جک، فشار هوا را قطع کنید
قبل از باز کردن اتصال، شیلنگ یا هر قسمت از سیستم، هوای فشرده را قطع و فشار باقیمانده داخل مدار را تخلیه کنید.
اگر جک به یک مکانیزم یا بار متصل است، مطمئن شوید بعد از قطع هوا امکان حرکت یا سقوط ناگهانی آن وجود ندارد.
۱. نشتی هوای جک را بررسی کنید
نشتی هوا یکی از سادهترین نشانههایی است که نباید نادیده گرفته شود.
ابتدا این نقاط را بررسی کنید:
- اتصالات ورودی و خروجی هوا
- شیلنگها
- اطراف پورتهای جک
- محل خروج شفت از جک
برای پیدا کردن نشتیهای کوچک در اتصالات میتوان از مقدار کمی محلول آب و کف استفاده کرد؛ تشکیل حباب میتواند محل نشتی را مشخص کند.
اگر نشتی از داخل خود سیلندر، آببندها یا اطراف شفت باشد، معمولاً موضوع از نگهداری ساده فراتر رفته و باید علت آن در فرآیند تعمیر جک پنوماتیک بررسی شود.
۲. شفت جک را تمیز نگه دارید
شفت یکی از قسمتهایی است که باید مرتب بررسی شود. وجود گردوغبار، براده، زنگزدگی یا خط و خش روی شفت میتواند به آببند جلوی جک آسیب بزند و به مرور باعث نشتی شود.
برای تمیز کردن شفت:
- از پارچه نرم و بدون پرز استفاده کنید.
- از سنباده یا اجسام زبر استفاده نکنید.
- وجود خط عمیق، خمشدگی یا خوردگی را جدی بگیرید.
اگر شفت دائماً در معرض گردوغبار یا براده قرار دارد، بهتر است علت ورود آلودگی نیز برطرف شود؛ صرفاً تمیز کردن مداوم شفت راهحل نهایی نیست.
۳. آب و آلودگی هوای فشرده را کنترل کنید
هوای آلوده و مرطوب میتواند عمر آببندها و قطعات داخلی جک را کاهش دهد. به همین دلیل وضعیت فیلتر و آبگیر سیستم باید بهصورت دورهای بررسی شود.

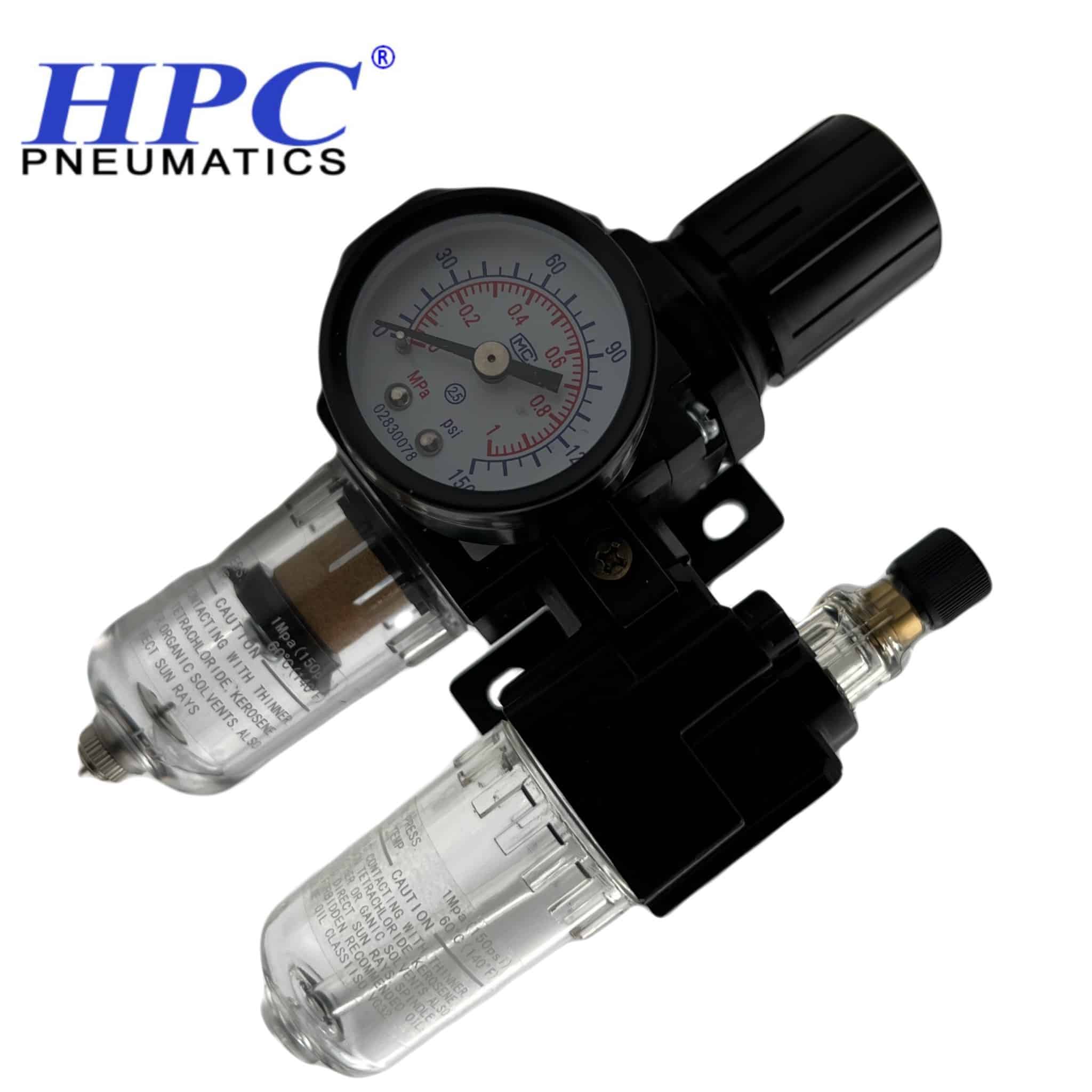

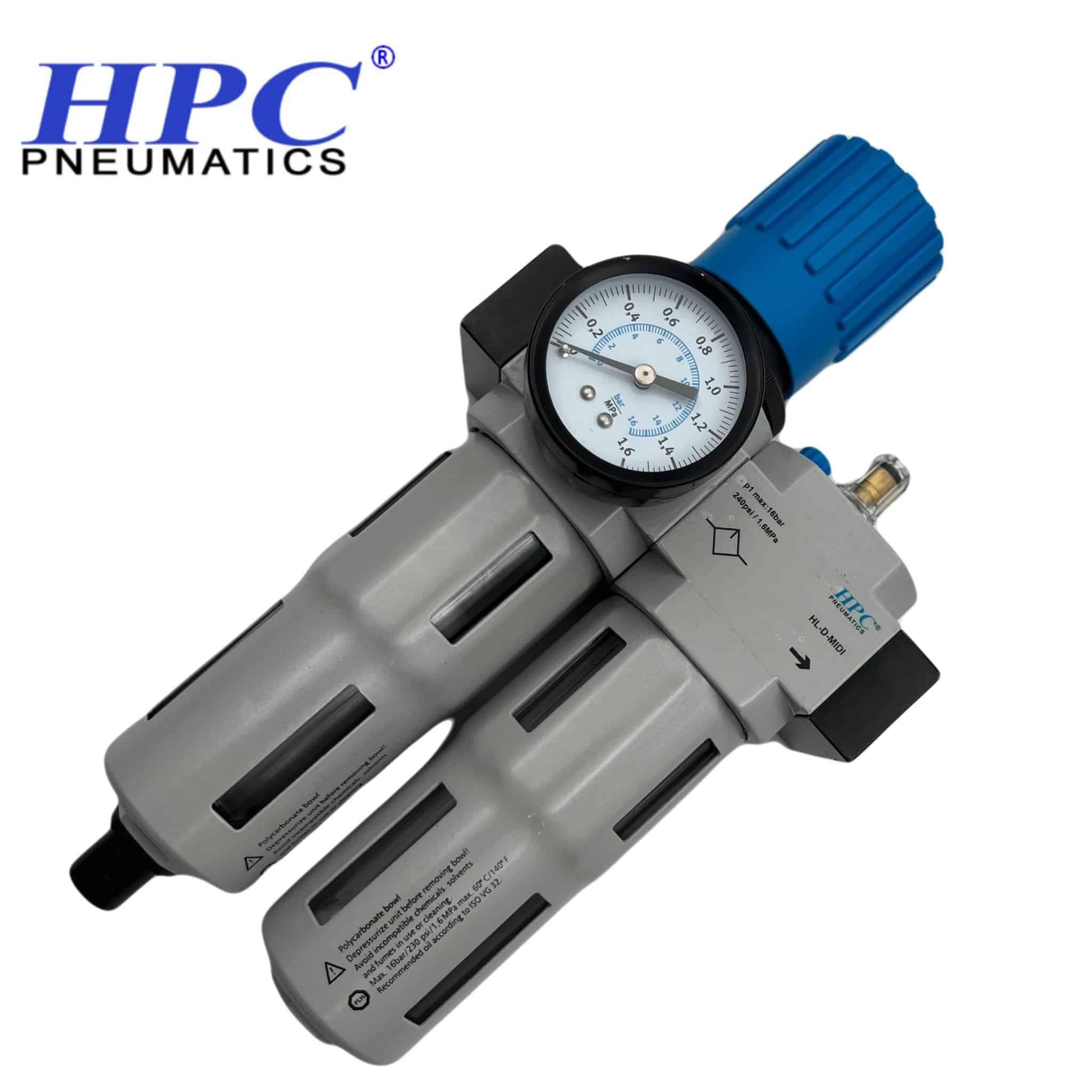

استفاده صحیح از واحد مراقبت پنوماتیک قبل از تجهیزات مصرفکننده کمک میکند فشار و کیفیت هوای ورودی بهتر کنترل شود.
اگر سیستم دارای فیلتر پنوماتیک مجزا است، مخزن آن را بررسی کنید و اجازه ندهید آب و آلودگی برای مدت طولانی در آن باقی بماند.
۴. فشار کاری جک را بیش از حد بالا نبرید
فشار بیشتر همیشه به معنی عملکرد بهتر نیست.
بالا بردن فشار بیش از مقدار موردنیاز میتواند نیروی ضربهای جک را افزایش دهد و باعث استهلاک سریعتر آببندها، اتصالات و قطعات مکانیکی شود.
با استفاده از رگلاتور پنوماتیک فشار ورودی را روی مقدار موردنیاز دستگاه تنظیم کنید و از محدوده فشار توصیهشده توسط سازنده جک خارج نشوید.
۵. آیا جک پنوماتیک به روغنکاری نیاز دارد؟
نه همیشه.
بسیاری از جکهای پنوماتیک دارای روانکاری اولیه هستند و برای کارکرد عادی نیازی به اضافه کردن دائمی روغن ندارند.
بنابراین قبل از استفاده از روغنزن باید دستورالعمل سازنده جک بررسی شود. اگر سازنده جک استفاده از هوای روغنکاریشده را توصیه نکرده است، اضافه کردن روغن صرفاً با هدف «افزایش عمر جک» کار درستی نیست.
اگر سیستم از ابتدا با روغنکاری کار کرده است نیز تغییر شرایط روانکاری باید مطابق دستور سازنده انجام شود.
۶. سرعت جک را درست تنظیم کنید
حرکت بسیار سریع جک، مخصوصاً هنگام رسیدن به انتهای کورس، میتواند باعث ضربه و افزایش استهلاک شود.
اگر جک با شدت به ابتدا یا انتهای مسیر برخورد میکند، سرعت حرکت و سیستم ضربهگیر آن را بررسی کنید. در بسیاری از مدارها از فلو کنترل پنوماتیک برای تنظیم سرعت رفت و برگشت جک استفاده میشود.
هدف این است که جک بدون ضربه شدید و با سرعت متناسب با دستگاه حرکت کند.
۷. از وارد شدن فشار جانبی به شفت جلوگیری کنید
شفت جک برای حرکت خطی طراحی شده است. اگر بار یا مکانیزم متصل به آن ناهمراستا باشد، نیروی جانبی به شفت وارد میشود.
نتیجه این وضعیت میتواند شامل موارد زیر باشد:
- ساییدگی آببندها
- خط افتادن روی شفت
- افزایش لقی
- حرکت نامنظم
- کاهش عمر جک
اگر شفت هنگام حرکت تحت فشار جانبی قرار میگیرد، بهتر است قبل از تعویض یا تعمیر جک، نحوه نصب و اتصال مکانیکی دستگاه اصلاح شود.
از کجا بفهمیم جک نیاز به سرویس دارد؟
این علائم معمولاً نشان میدهند که باید سیستم را دقیقتر بررسی کنید:
| علامت | مواردی که ابتدا باید بررسی شوند |
|---|---|
| جک کند شده است | فشار هوا، نشتی، فلوکنترل و بار |
| جک حرکت تکهتکه دارد | شفت، آلودگی، فشار و نحوه نصب |
| جک کمزور شده است | فشار ورودی و نشتی |
| صدای هوا شنیده میشود | شیلنگ، اتصال و آببند |
| جک انتهای کورس ضربه میزند | سرعت و ضربهگیر |
| روی شفت خط ایجاد شده | آلودگی و فشار جانبی |
| از اطراف شفت هوا خارج میشود | وضعیت آببند و شفت |
مهمترین کارها برای افزایش عمر جک پنوماتیک
اگر بخواهیم نگهداری جک پنوماتیک را در چند نکته خلاصه کنیم:
- هوای تمیز و بدون آب وارد جک کنید.
- فشار را بیشتر از مقدار موردنیاز بالا نبرید.
- شفت را تمیز نگه دارید.
- نشتیهای کوچک را نادیده نگیرید.
- اجازه ندهید جک با ضربه شدید به انتهای کورس برسد.
- از وارد شدن بار جانبی به شفت جلوگیری کنید.
- روغنکاری را فقط طبق دستور سازنده انجام دهید.
رعایت همین موارد ساده معمولاً تأثیر بیشتری از سرویسهای پیچیده و دیرهنگام دارد.
سوالات متداول درباره نگهداری جک پنوماتیک
جک پنوماتیک هر چند وقت یک بار باید سرویس شود؟
زمان ثابتی برای همه جکها وجود ندارد. میزان کارکرد، کیفیت هوای فشرده، محیط دستگاه و نوع جک تعیینکننده هستند. بهتر است بررسیهای ظاهری مانند نشتی و حرکت جک روزانه یا هفتگی انجام شود و بازدید کاملتر بهصورت دورهای صورت گیرد.
آیا جک پنوماتیک باید روغنکاری شود؟
همه جکها به روغنکاری خارجی نیاز ندارند. ملاک اصلی، دستورالعمل سازنده همان جک است. اگر جک برای کار با هوای بدون روغن طراحی شده باشد، اضافه کردن روغن ضرورتی ندارد.
علت خرابی زودهنگام جک پنوماتیک چیست؟
هوای آلوده و مرطوب، فشار نامناسب، وارد شدن نیروی جانبی به شفت، سرعت بیش از حد، نصب اشتباه و بیتوجهی به نشتی از دلایل رایج کاهش عمر جک هستند.
آب داخل سیستم پنوماتیک چه مشکلی ایجاد میکند؟
رطوبت و آب میتواند باعث خوردگی، آسیب به قطعات داخلی و کاهش عمر تجهیزات پنوماتیک شود. به همین دلیل آبگیر و فیلتر باید مرتب بررسی و تخلیه شوند.
آیا نشتی کم جک مهم است؟
بله. حتی نشتی کم میتواند به مرور باعث افزایش مصرف هوای فشرده، افت عملکرد و تشدید خرابی آببندها شود.
چه زمانی جک باید تعمیر شود؟
اگر جک با وجود تنظیم صحیح فشار و بررسی اتصالات همچنان نشتی دارد، کمزور شده، حرکت نامنظم دارد یا شفت و آببندهای آن آسیب دیدهاند، باید جک دقیقتر بررسی و در صورت نیاز تعمیر شود.
