شیر دستی پنوماتیک

شیر دستی پنوماتیک یا بادی چیست ؟

شیر دستی پنوماتیک یک شیر کنترل جهت مخصوص فرمان دادن به جک های پنوماتیک می باشد که به وسیله آن می توان موضع دقیق جک یا هر عملگر پنوماتیک دیگر را مشخص کرد. به بیان ساده به کمک این شیر می توانیم جک را باز یا بسته کنیم.

در واقع کاربرد آن مانند شیر برقی پنوماتیک می باشد با این تفاوت که تحریک آن بدون دخالت برق و به صورت دستی انجام می شود.

انواع مختلف شیر دستی پنوماتیک :

• فرمان شیر :

مهمترین نوع تقسیم بندی شیر دستی پنوماتیک درباره نوع فرمان آن می باشد و اولین چیزی که می بایست درباره آن ها آموخت انواع مختلف فرمان هایی می باشد که دارند:

1. فرمان 3/2 :
   این فرمان دارای 3 پورت مخصوص هوا است که یکی از آن ها مخصوص ورود هوا به شیر ، دیگری مخصوص هدایت به سمت جک و آخری نیز مخصوص تخلیه هوای اضافه است.
   معمولال از این فرمان برای جک هایی استفاده می شود که یا فنر برگشت هستند یا یک مسیر رفت یا برگشت را به کمک نیروی خارجی طی می کنند. چرا که این فرمان قابلیت کنترل جک را فقط در یک مسیر رفت یا برگشت دارد. (به دلیل داشتن یک پورت مخصوص جک)
   در زیر می توانید نوع کارکرد این فرمان را مشاهده کنید. (فرمان 3/2 در شیرهای برقی هیچ تفاوتی با شیر دستی پنوماتیک ندارد)

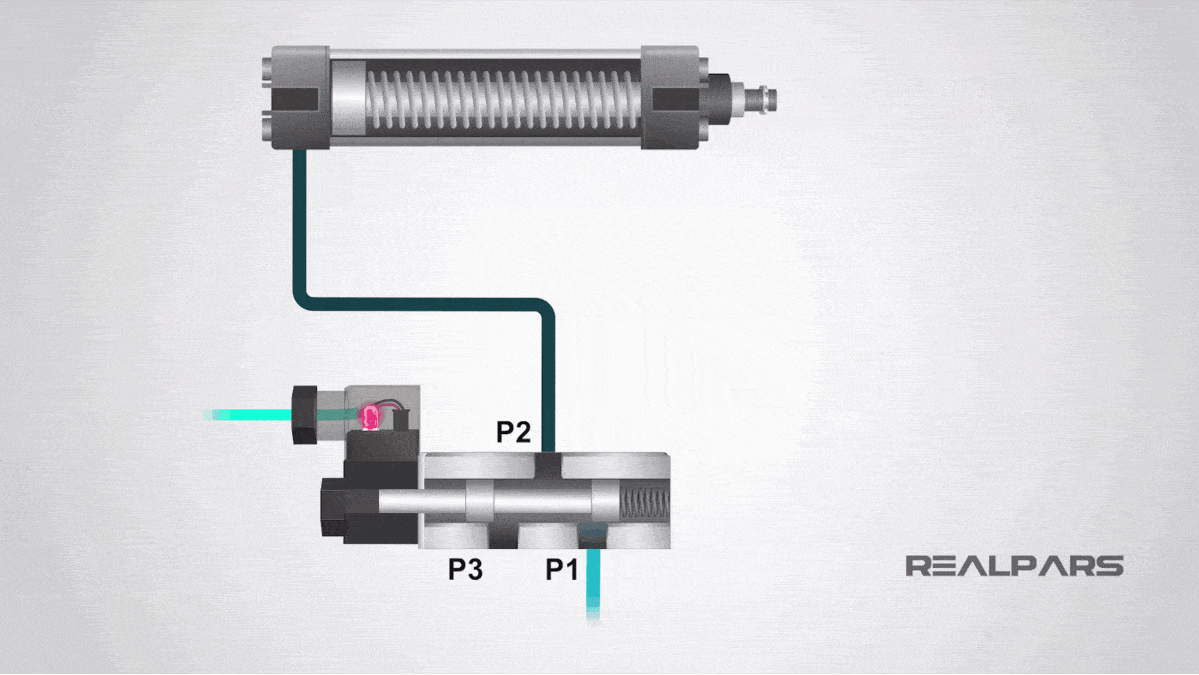

   نحوه کار فرمان 3/2

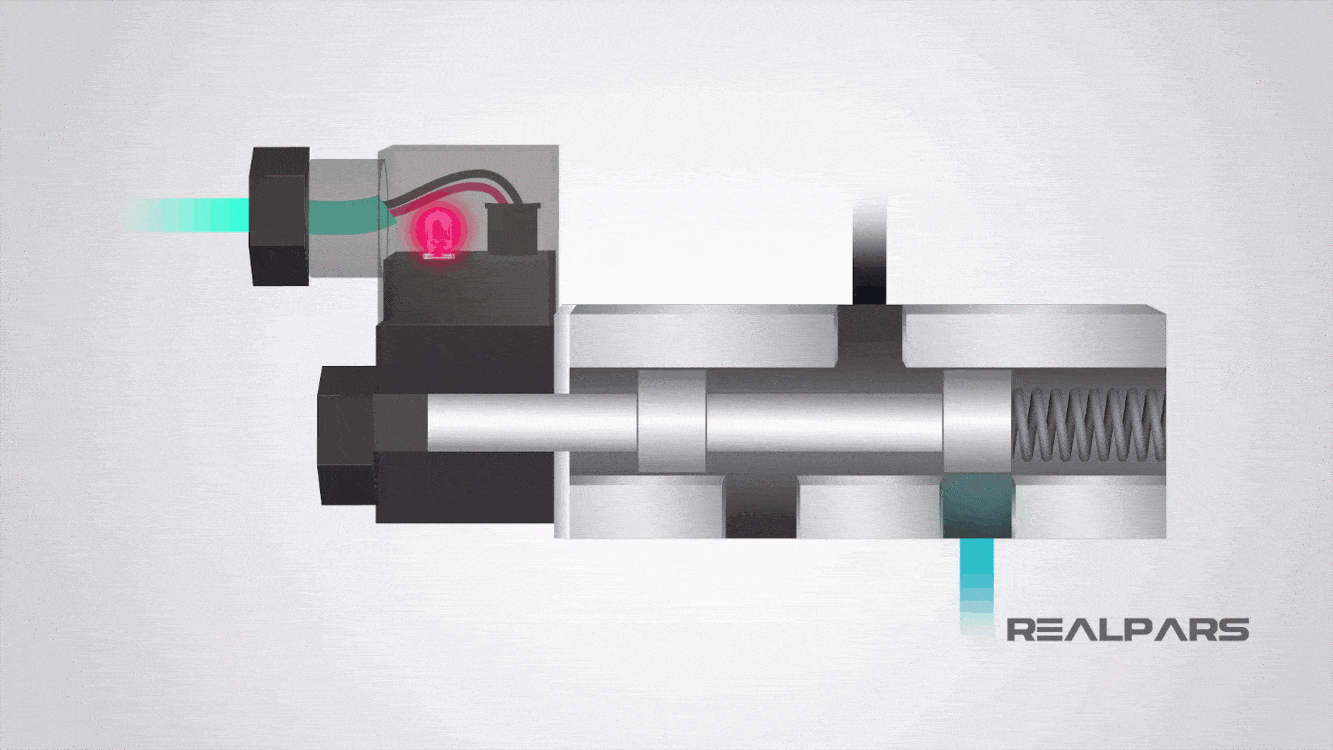

   استفاده از فرمان 3/2 در جک های فنر برگشت



2. فرمان 5/2 :
   یکی از پر مصرف ترین فرمان ها در شیر های دستی پنوماتیک می باشد. با این نوع فرمان می توان جک را در هر دو طرف باز و بسته کنترل کرد. یعنی یک پورت مخصوص ورود هوا ، دو پورت مخصوص جک و دو پورت برای تخلیه باد اضافه وجود دارد.
   نحوه کارکرد آن به این صورت می باشد که با تکان دادن دسته (ایجاد فرمان) جک کاملا باز شده و تا زمانی که دسته را به حالت اولیه بر نگردانیم جک بسته نمی شود. دقیقا مانند تصویر زیر :

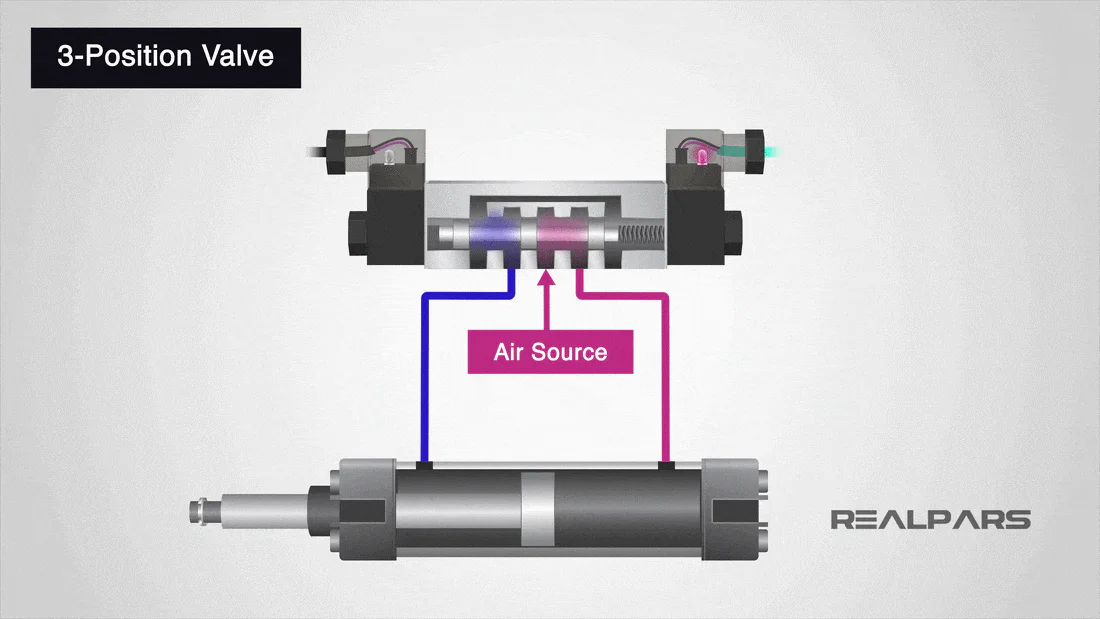

3. فرمان 5/3 :
   و اما آخرین فرمانی که می بایست در این مدل از شیرها بشناسیم فرمان 5/3 می باشد. با این فرمان ما بیشترین کنترل را بر روی عملگرهای خود داریم چرا که علاوه بر باز و بسته کردن جک می توانیم آن را در هرکجا که خواستیم نگه داریم !!
   پورت های ورود و خروج این فرمان دقیقا مثل فرمان 5/2 می باشد و تفاوت آن در تعداد موضع های حرکتی است. اگر دسته را به چپ بکشید جک باز می شود، اگر به راست بکشید جک بسته می شود و به محض اینکه آن را در موضع صفر یا همان وسط قرار دهید جک در هر کجا که باشد قفل می شود. در واقع حالت صفر در فرمان 5/3 شیر دستی پنوماتیک هوا در هر کجا که باشد حبس می شود.



• سایز بندی :
  بعد از انتخاب فرمان شیر دستی پنوماتیک خود حال نوبت به انتخاب سایز مورد نظر است. تفکیک سایز در این شیر ها به اینچ می باشد و تنوع زیادی ندارد.
  سایزهای 1/4 و 1/2 اینچ دو سایزی می باشد که شما می توانید با توجه به دبی مورد نظر خود آن را انتخاب کنید.

مشخصات فنی شیر دستی پنوماتیک :

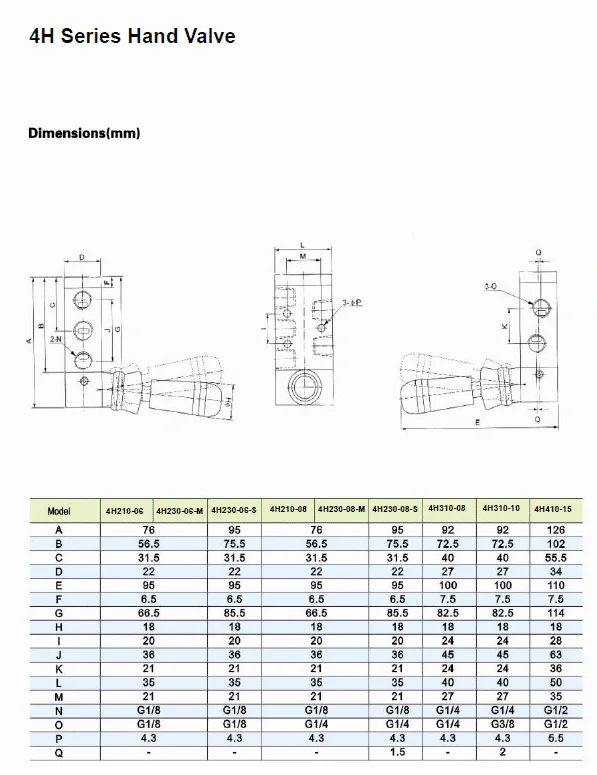

در عکس زیر می توانید مشخصات فنی ابعادی این نوع شیرها را به صورت کامل مشاهده کنید

مشخصات فنی شیر دستی پنوماتیک

دانلود کاتالوگ شیر دستی پنوماتیک PDF
