پرشر سوئیچ دانفوس KP
پرشر سوئیچ دانفوس یا پرشر سوئیچ danfoss به دلیل کیفیت و طول عمر بالا یکی از پر مصرف ترین و شناخته شده ترین قطعات در سیستم های صنعتی تبرید و پنوماتیک می باشد.
این قطعه به دلیل سهولت در استفاده و نصب، یک قطعه کارآمد و نام آشنا برای اکثر کارخانجات بزرگ و کوچک صنعتی شده است و میتوان آن را با شیر برقی پنوماتیک هماهنگ کرد که در ادامه به مدل های مختلف این پرشر سوییچ می پردازیم.
پرشر سوئیچ دانفوس چیست؟
یکی دیگر از ابزارهای کنترل فشار در سیستم های صنعتی پرشر سوئیچ می باشد.
فرض کنید که شما یک پمپ آب دارید و لوله هایی به آن متصل است که فقط تحمل 5 بار فشار را دارند ولی پمپ آب شما 8 بار فشار تولید می کند. در اینجا اگر پمپ آب مستقیما به لوله های شما وصل شود باعث ترکیدگی لوله ها می شود . حال فکر کنید همین مورد در سیستم های صنعتی مثل دستگاه های برودتی اتفاق بیافتد. طبیعتا باعث خسارت های سنگین و یا در بهترین حالت درست کار نکردن سیستم می شود بنابراین نیاز به یک وسیله برای کنترل این فشار دارید که همان پرشر سوئیچ است.
پرشر سوئیچ دانفوس با تنظیم حداکثر فشار ورودی به سیستم باعث جلوگیری از آسیب و خرابی دستگاه های صنعتی می شود. مثلا اگر فشار ورودی سیال به سیستم شما 10 بار باشد اما شما فقط 7 بار نیاز داشته باشید می بایست تنظیم پیچ پرشر سوئیچ دانفوس را بر روی 7 بار بگذارید. به محض اینکه فشار به 7 بار برسد یک فرمان کنتاکت برق از پرشر سوئیچ صادر می شود و باعث قطع شدن سیستم فشار ساز (مثلا پمپ آب) می شود.
این موذد درباره ی حداقل فشار کاری سیستم هم صدق می کند. دقیقا برعکس مورد بالا را فکر کنید. دستگاه شما نیاز به حداقل 4 بار فشار دارد تا عمل خود را به درستی انجام دهد. در اینجا شما فشار حداقل را بر روی عدد 4 می گذارید و به محض اینکه فشار از 4 پایین تر آمد پرشر سوئیچ دانفوس یک فرمان کنتاکت برای دستگاه اصلی فرستاده و آن را در صورت غیر فعال بودن فعال می کند.
پرشر سوئیچ دیافراگمی:
این مدل از نوع دیافراگمی می باشد. در این نوع از پرشر سوئیچ از یک دیافراگم فلزی برای فعالسازی سوئیچ استفاده میشود. چنین سوئیچهایی تا فشار ۱۰ اتمسفر میتوانند کار کنند و خطایی برابر با ۰.۵ درصد دارند. نقطه ضعف این پرشر سوئیچها در این است که تعداد چرخههای کمی را در مدت زمان مشخص میتوانند پاسخگو باشند (کمتر ۲۵ چرخه در دقیقه).
نحوه عملکرد پرشر سوئیچ danfoss در سیستم های تبرید :
بنابر نحوه عملکرد، سوئیچهای فشار سیستمهای تبرید به دو دسته فشار بالا یا های پرشر (HPS) و فشار پایین یا لو پرشر (LPS) تقسیمبندی میشوند.
های پرشر سوئیچ معمولا برای جلوگیری از آسیب دیدن قطعات در اثر افزایش فشار در مواقعی مانند گرفتگی کندانسور استفاده میشود. اتفاقات مختلفی میتوانند باعث شوند که فشار از حد مجاز بیشتر شود و سوئیچ فشار بالا به کار بیفتد. شارژ بیش از حد ماده مبرد، از دست رفتن آب خنک کننده در کندانسور، خرابی فن کندانسور، دمای بالای محیط اطراف، وجود هوا یا دیگر گازهای غیر تراکمپذیر در سیستم و انسداد لولههای خروجی کمپرسور از جمله مواردی هستند که باعث افزایش فشار در چرخه میشوند.
لو پرشر سوئیچ در زمان کاهش فشار ماده مبرد (به عنوان مثال در هنگام کاهش ماده مبرد در لولهها) چرخه را قطع میکند. درنتیجه از مواردی مانند یخ زدگی اواپراتور جلوگیری میشود. البته جلوگیری از این اتفاقها بستگی به فشار تنظیم شده که در بالا توضیح دادیم در پرشر سوئیچ دارد. درضمن از پرشر سوئیچ میتوان برای کنترل سیستم و روشن و خاموش کردن آن دز اینرسیستم ها استفاده کرد.
خرید پرشرسوئیچ دانفوس :
قبل از خرید می بایست مدل دقیق این پرشر را انتخاب کنید. انتخاب مدل مناسب این کالا می بایست طبق فشار کاری مورد نیاز سیستم خود انجام گیرد چرا که اگر فشار کاری کمتر و یا بیشتر از نیاز سیستم باشد ، عملکرد دلخواه شما صحیح نمی باشد و باعث آسیب به تجهیزات می شود. مورد بعدی که می بایست در نظر بگیرید سایز رزوه می باشد که می بایست به نسبت محل نصب خود مشخص کنید. سایز رزوه ی این مدل معمولا 1/4 با دنده G یا 1/4 با دنده flare می باشد.
بعد از انتخاب مشخصات بالا برای خرید پرشر سوئیچ دانفوس danfoss می توانید از طریق همین صفحه بعد از انتخاب مدل مناسب خود با بهترین قیمت ممکن این کالا را خریداری کنید و در کمترین زمان تحویل بگیرید.
نحوه تنظیم پرشر سوئیچ دانفوس:
در تمام این پرشر سوئیچ ها می توانید فشار بالا (ماکسیمم) و فشار پایین (مینیمم) را تنظیم کنید.

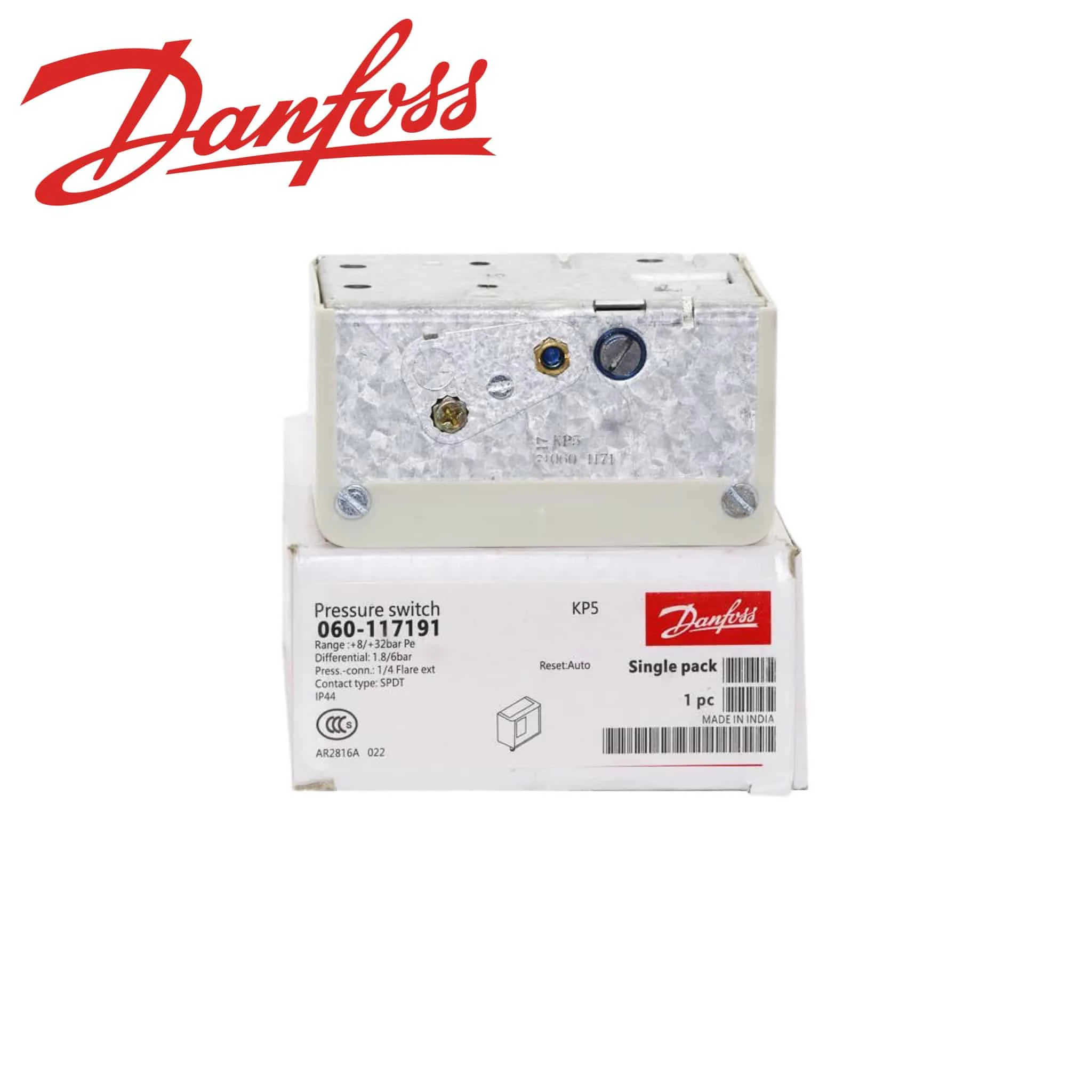

بر روی آن ها دو عدد پیچ وجود دارد. یک پیچ برای فشار حداکثر و پیچ دیگر برای تنظیم اختلاف فشار است. در واقع با تنظیم اختلاف فشار ماکسیمم با مینیمم می توانید فشار پایین را مشخص کنید.
این فشار نیز از روی صفحه نمایش این قطعه قابل مشاهده و خواندن است.
-

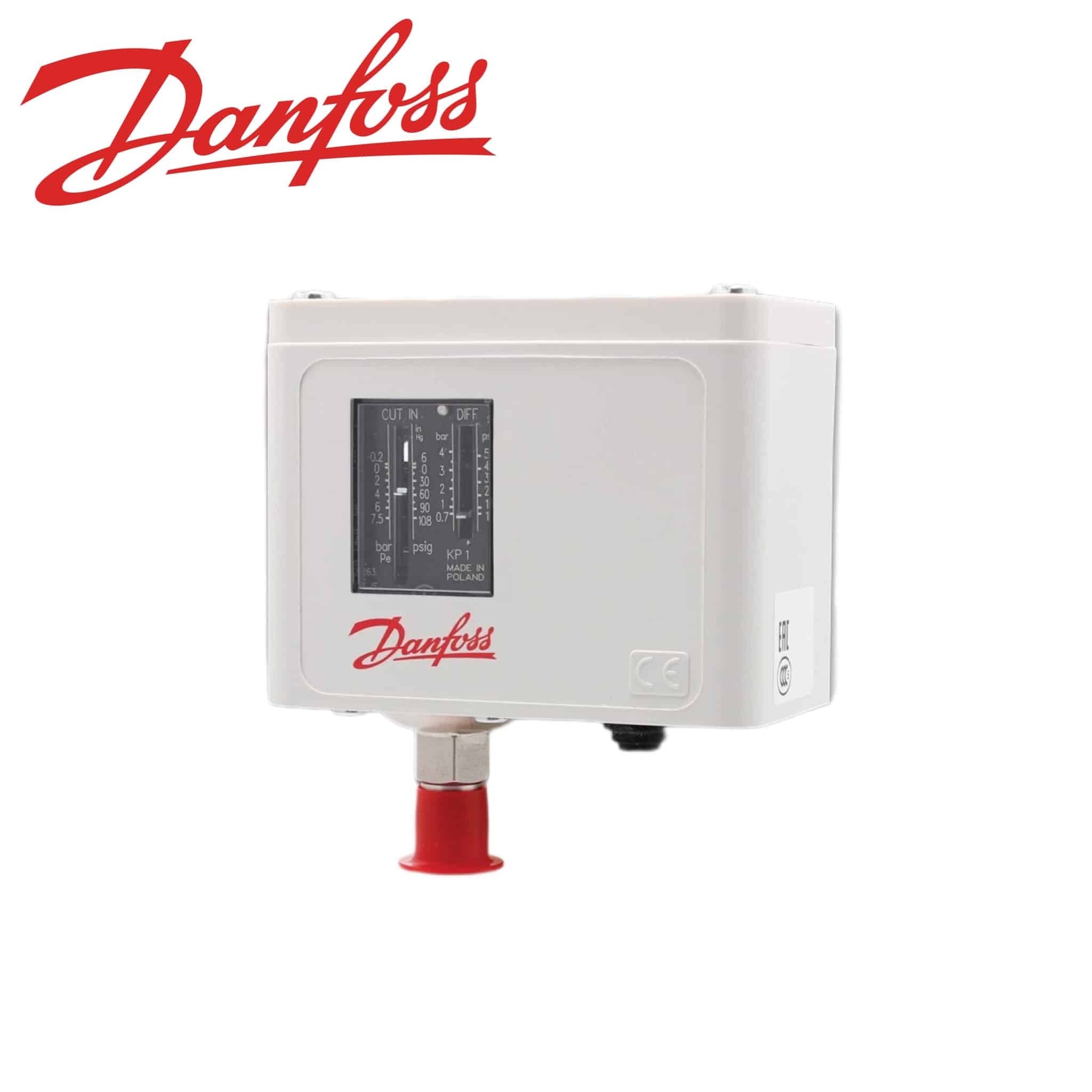

پرشر سوئیچ دانفوس مدل KP1 :
قابل استفاده برای گاز ها مثل هوا
تحمل فشار : از -0.2 تا 7.5 بار
تحمل دما : از 25- تا 65 درجه سانتیگراد
رنج تنظیم دیفرانسیل: از 0.7 تا 4 بار
سایز رزوه : 1/4 Flare
نوع IP44
-

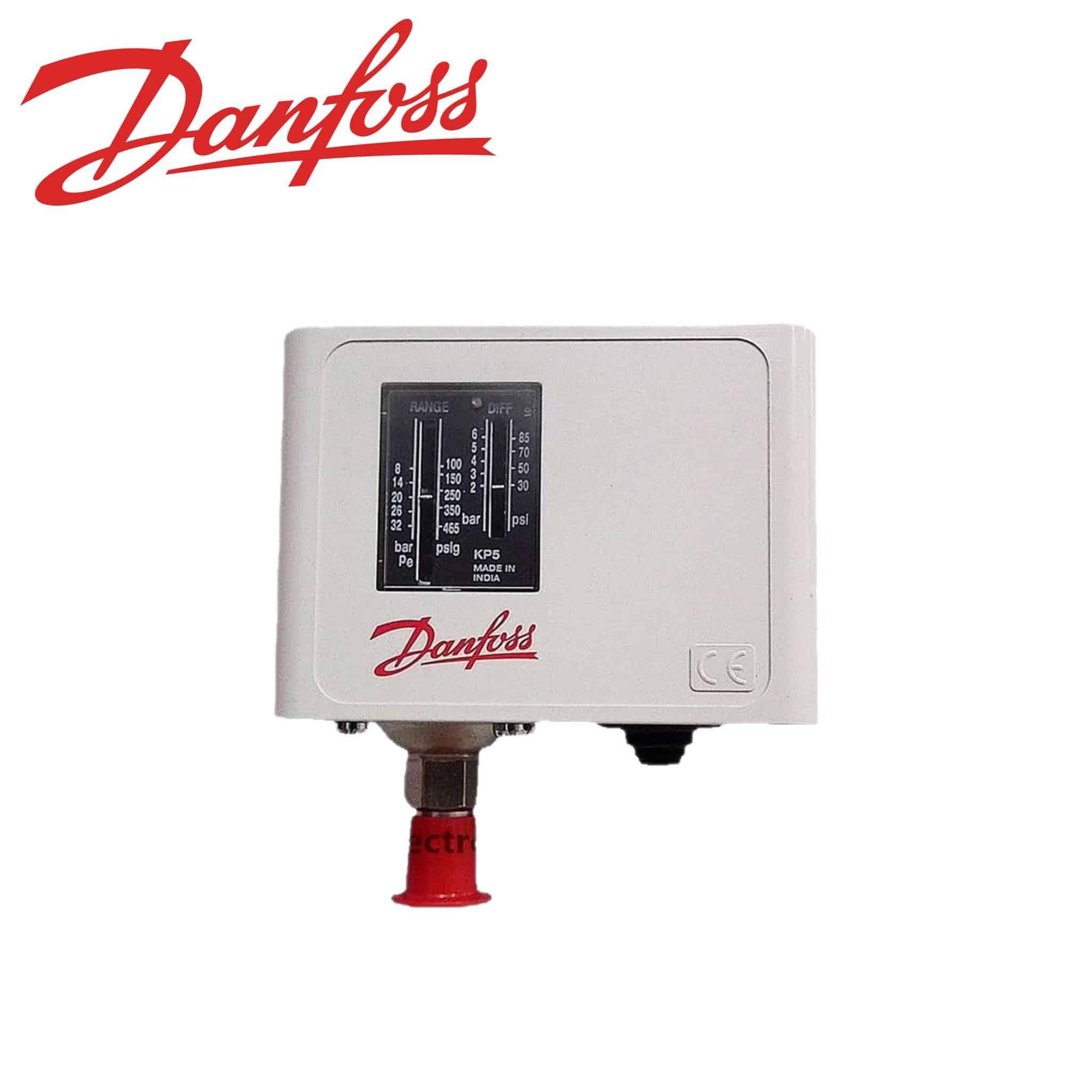

پرشر سوئیچ دانفوس مدل KP5 :
قابل استفاده برای گازها مثل باد
تحمل فشار : از 8 تا 32 بار
تحمل دما : از 40- تا 65 درجه سانتیگراد
رنج تنظیم دیفرانسیل: از 1.8 تا 6 بار
سایز رزوه : 1/4 G
نوع IP44
خرید پرشر سوئیچ دانفوس مناسب :
برای این کار باید به محدوده ی کاری سیستم خود توجه داشته باشید که پرشر سوئیچ خود را حتما در این محدوده خریداری کنید تا آسیبی به سیستم نرسد. یعنی اگر رنج کاری سیستم شما 2 الی 6 بار است باید مدلی را انتخاب کنید که که در رنج کاری شما عمل کند.
قیمت پرشر سوئیچ دانفوس :
قیمت این کالا بسته به نوعی که خربداری می کنید دارد و فاکتور هایی مانند درجه تحمل فشار ، اتومات بودن یا نبودن ، سایز رزوه و همینطور اصل و فرع بودن آن دارد. در حال حاظر رنج قیمتی برای محصولاتی چون KP1 , KP5 , KP35 , KP36 که در بازار ایران پر مصرف تر می باشند رنج قیمتی حدود 400 الی 600 هزار تومان دارند.
مقدار درجه مقاومت (IP) :
کد IP یک فاکتور مهم در هنگام خرید پرشر سوئیچ danfoss می باشد که بسته به محیط اطراف سیستم تبرید باید انتخاب شود. عدد اول از سمت چپ نشانگر میزان مقاومت دستگاه در برابر جسم سخت خارجی و عدد دوم میزان مقاومت در برابر نفوذ آب را نشان میدهد.
به طور کلی میتوانیم بگوییم که هرچه این عدد بزرگتر باشد، میزان مقاومت در برابر رطوبت، گرد و خاک و دیگر آلودگیها بیشتر است.
صفحه اینستاگرام هیدروپرشین:
ما برای یک پمپ آب میخوایم کدوم مدل رو انتخاب کنم؟
سلام وقت بخیر. بستگی به مقدار فشار کاری سیستم شما دارد ولی برای پمپ های آب معمولی رنج 0.2 تا 7.5 بار KP1 رو می تونید استفاده کنید
من خریدم بسیار عالی بود. ممنونم
ممنونم از نظر شما
سلام برای پمپ آب 6 بار چه مدلی رو استفاده کنم؟
سلام وقت بخیر.
میتونید رنج 0.2 الی 7.5 بار رو در مدل KP1 استفاده کنید
من از د***کالا قبلا خرید کرده بودم ولی فیک برام فرستاده بودن. اینی که از شما خریدم کلا فرق داره. ممنون از سایتتون و همینطور ویدیو آموزشی
ممنونم از شما برای اعتمادتون به هیدروپرشین
منم دقیقا همین بود مشکلم. اصلا مدل اشتباهی برام فرستادن
سلام ممنون از اطلاعاتی که گذاشتین. من یک مدل ۱۰ بار میخوام باید کدوم رنج یا مدل رو انتخاب کنم؟
سلام وقت بخیر. میتونید مدل 2 تا 14 بار رو انتخاب کنید که رنج 10 بار رو در بر بگیره
من در تاریخ 12 مرداد ماه از شهر یزد سفارش دادم برای پمپ آب و تاریخ 14 مرداد به دستم رسید. خواستم تشکر کرده باشم از شما
ممنونم از شما
سلام وقت بخیر.
اول از همه تشکر میکنم بابت ویدیو آموزشی و توضیحات نصب پرشر دانفوس.
من یک سوال داشتم. اگر بخوام فشار حداکثر روی ۷ بار و فشار حداقل روی ۴ بار باشه امکانش هست؟ در ضمن برای پمپ آب میخوام
سلام وقت بخیر. ممنونم از نظر شما آقای بصیری
میتونید مدل kp1 رو تهیه کنید و رنج اصلی رو بزارید روی 7 و رنج دیفرانسیل رو بزارید روی 3.
به این ترتیب فشار حداکثر شما 7 بار و فشار حداقل شما 4 بار می باشد. در ضمن برای پمپ آب هم قابل استفاده هست.
نحوه تنظیم هم میتونید از ویدیو داخل همین صفحه مشاهده کنید.
