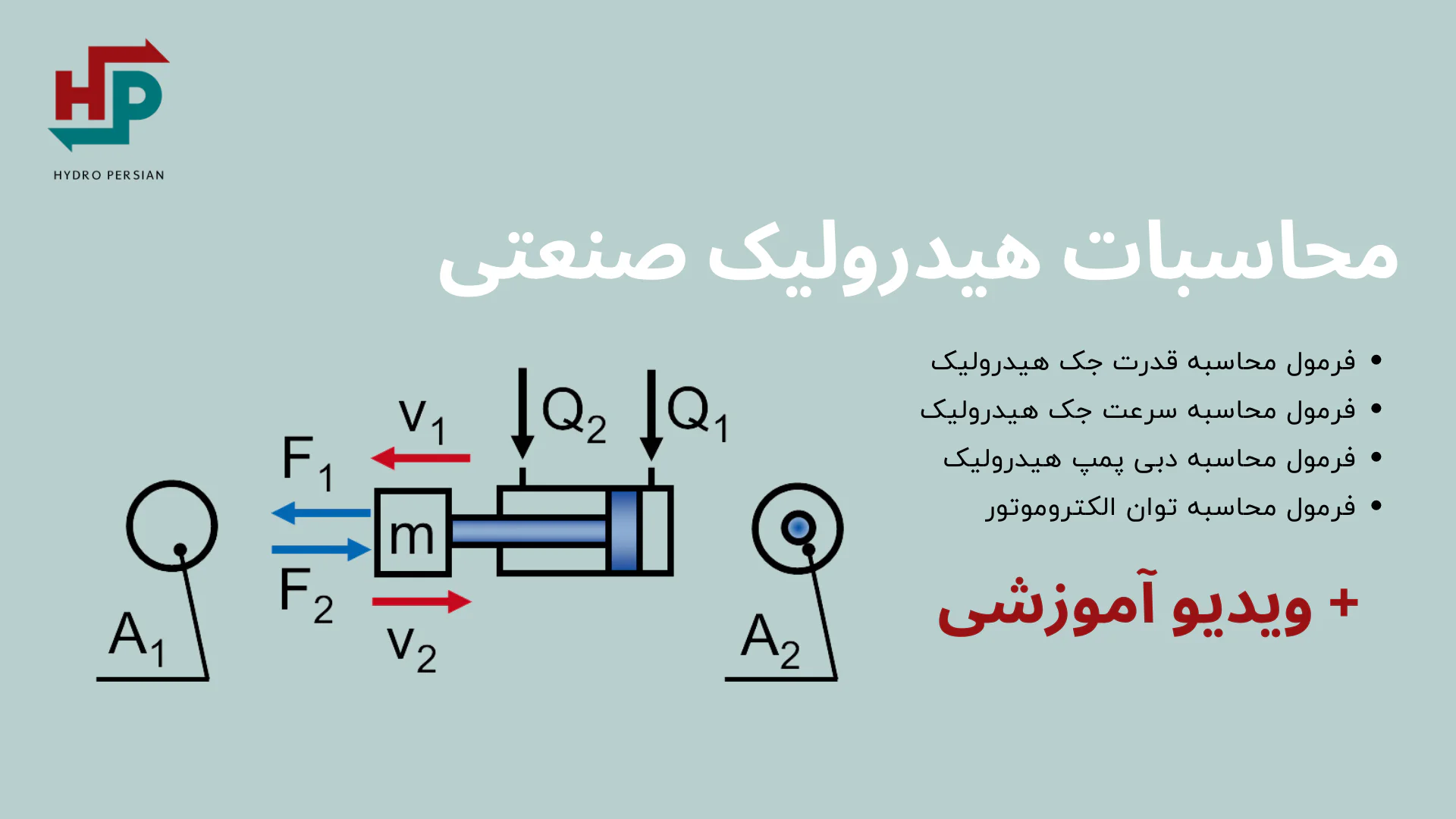

محاسبات هیدرولیک صنعتی

فرمول محاسبات جک هیدرولیک و سیستم هیدرولیک

محاسبات قدرت جک هیدرولیک و سیستم هیدرولیک

برای استفاده و محاسبه قدرت جک هیدرولیک برقی که به وسیله روغن هیدرولیک عمل می کند و در واقع یک عملگر برای تمام سیستم های روغنی می باشد می بایست چند فرمول را همیشه همراه خود داشته باشید.







این جک ها به وسیله شیر برقی هیدرولیک عمل می کنند و فشار سازی آنها به وسیله فشارشکن هیدرولیک یا همان رلیف ولو و جریان ورودی به آنها را (که سرعت را مشخص می کند)  لیتراژ یا همان دبی پمپ هیدرولیک مشخص می کند.



پیش نیاز محاسبات هیدرولیک

اگر می خواهید یک جک یا پمپ هیدرولیک مثل پمپ هیدرولیک روکت یا پمپ هیدرولیک آرافن انتخاب و خرید بکنید یا اینکه محاسبات مخصوص به قدرت و سرعت جک هیدرولیک را انجام دهید می بایست برخی از پارامتر ها را از قبل بدانید.

این پارامتر ها به صورت اعداد می باشند و تمام آنها را می توانید از روی داده های مدار هیدرولیک یا از روی بدنه آنها بخوانید. این پارامترها عبارتند از:



        • دبی پمپ: همان حداکثر لیتراژ پمپ بر دقیقه می باشد که بر روی بدنه تمامی پمپ های هیدرولیک حک شده است ولی معمولا این عدد در واحد سی سی بر دور (cc/r) می باشد. در این مورد شما می بایست مقدار دور پمپ هیدرولیک خود را نیز بدانید. معمولا این عدد در پمپ های استفاده شده در ایران 1500 دور بر دقیقه می باشد. حال می بایست عدد سی سی بر دور را در 1500 ضرب کنید و تقسیم بر 1000 کنید تا لیتر بر دقیقه به دست آید.

        *مثلا: یک پمپ با دبی 12 سی سی بر دور که توان چرخش 1500 دور بر دقیقه را دارد چند لیتر بر دقیقه می باشد؟؟

        – جواب :       ( سی سی بر دقیقه ) 18000 = 1500*12

                                  ( لیتر بر دقیقه ) 18 = 1800/1000

      • توان الکتروموتور: توان الکترو موتور نیز می بایست بر روی پلاک آن درج شده باشد که دارای دو واحد کیلووات (Kw) یا اسب (hp) می باشد.
      • زمان مورد نیاز برای طی کردن کورس جک: شما باید بدانید که چقدر زمان نیاز دارید تا بعد از فرمان دادن ، جک هیدرولیک کورس کامل حرکت خود را طی کند. مثلا اگر 40 ثانیه در نظر بگیرید یعنی اینکه 40 ثانیه طول می کشد تا جک کورس حرکتی خود را (فقط در یک مسیر) طی کند.



فرمول محاسبات جک هیدرولیک

بعد از فهمیدن اعداد بالا نوبت به فرمول های محاسباتی می رسد که با دانستن آنها می توانید تمام محاسبات پاورپک هیدرولیک و محاسبه قدرت جک هیدرولیک را به راحتی انجام دهید:

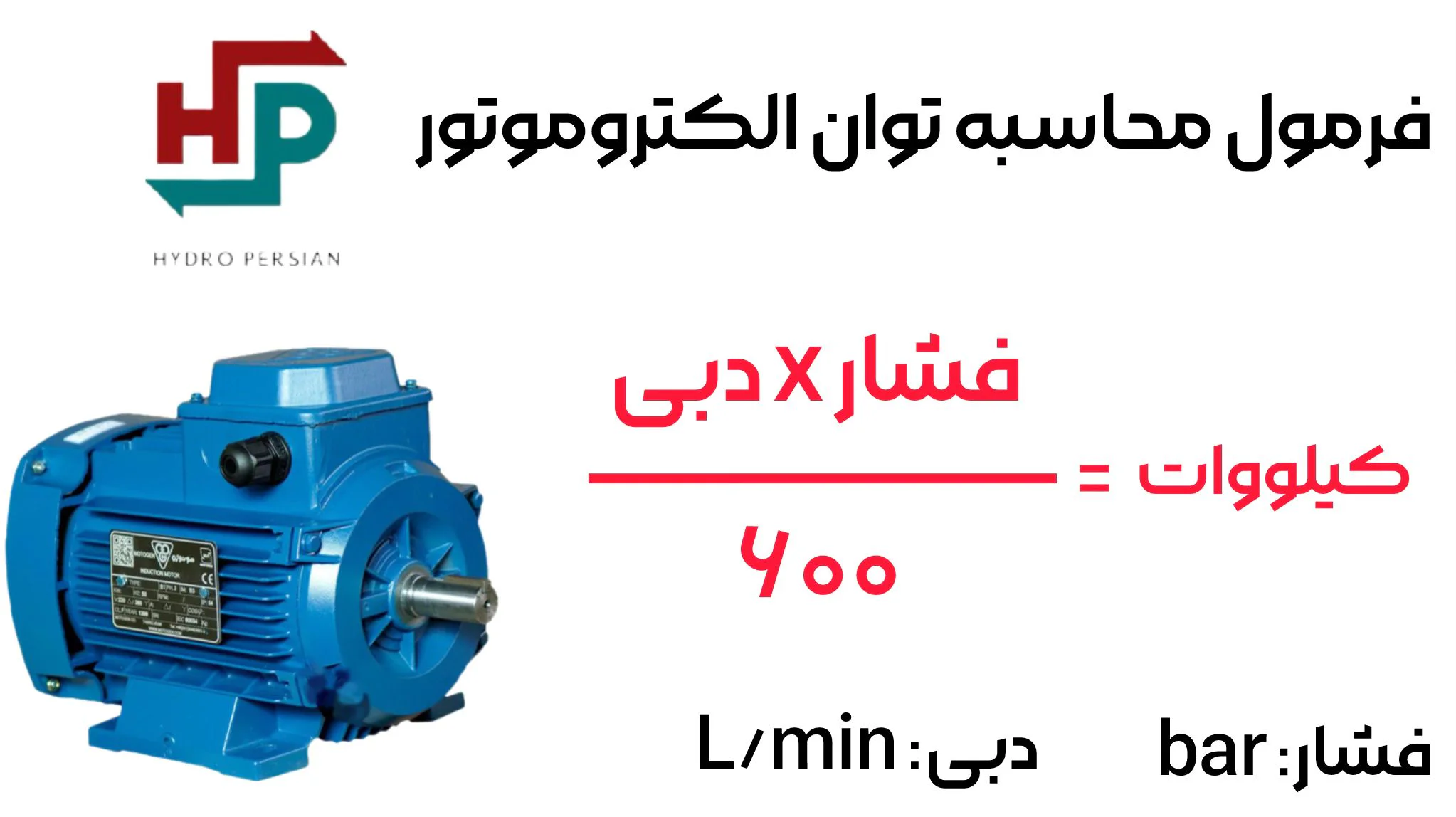

فرمول محاسبه توان الکتروموتور

فرمول محاسبه توان الکتروموتور



طبق گفته های بالا می بایست این عدد را از روی الکتروموتور بخوانیم اما اگر الکتروموتور نداشتیم و می خواستیم برای سیستم خود آن را طراحی کنیم باید چگونه محاسبات آن را انجام دهیم؟

در اینجا 2 فرمول ساده است که یکی توان را بر حسب کیلووات و دیگری بر حسب اسب محاسبه میکند:

      1.  (بر حسب اسب)  500/فشار*لیتراژ

      2. (بر حسب کیلووات)  600/فشار*لیتراژ



توضیحات فرمول بالا:

در این مورد شما می بایست فشار کاری سیستم را بر حسب بار و دبی پمپ خود را بر حسب لیتر بر دقیقه بدانید و بعد آنها را در همضرب کنید. اگر عدد به دست آمده را بر عدد ثابت 500 تقسیم کنید توان موتور بر واحد اسب و اگر بر 600 تقسیم کنید بر حسب کیلووات به دست می آورید.

*مثلا: توان الکتروموتور مورد نیاز برای یک سیستم هیدرولیک با دبی 20 لیتر بر دقیقه و فشار 150 بار چقدر می باشد؟

– جواب:  (بر حسب اسب)   6 =150/500*20

       (بر حسب کیلووات)    5 =150/600*20



توجه کنید که از فرمول زیر می توانید واحد کیلووات را به اسب تبدیل کنید :

kw*1.34 = hp



فرمول محسبات قدرت جک هیدرولیک و محاسبه تناژ پرس



فرمول محاسبه قدرت جک هیدرولیک



در پرس های هیدرولیک قدرت از طریق جک های هیدرولیک منتقل می شوند پس اگر محاسبه قدرت جک هیدرولیک را بدانیم در واقع می توانیم محاسبه تناژ پرس را نیز انجام دهیم .

محاسبه قدرت جک هیدرولیک در چند مرحله انجام می‌شود:

    •

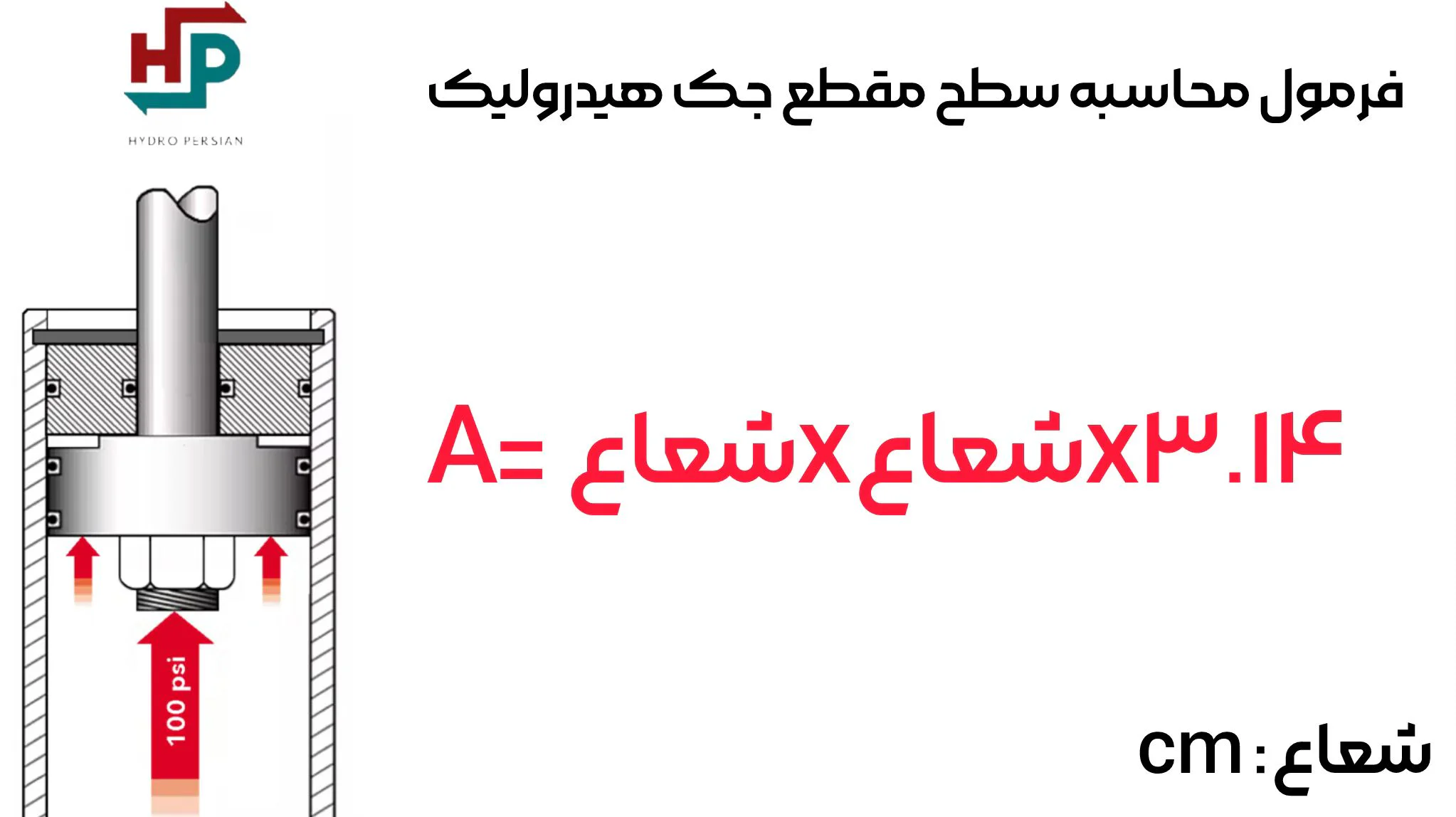

فرمول محاسبه سطح مقطع جک هیدرولیک





      • مرحله اول: ابتدا باید سطح مقطع سیلندر هیدرولیک را به دست آوریم.  طبق قانون پاسکال می‌دانیم که فشار به معنی اعمال نیرو بر سطح مقطع است.
        در جک های هیدرولیک نیز نیروی روغن به سطح مقطع دایره‌ای شکل (پیستون) برخورد می‌کند.
        پس باید ابتدا سطح مقطع دایره یا همان پیستون را بر حسب سانتی متر مربع محاسبه کنیم:      Πr² (شعاع * شعاع * 3.14)
      • مرحله دوم: فشار کاری روغن سیستم را بر حسب بار یادداشت کنید. فشار روغن را می‌توانید از روی گیج فشار بخوانید.
      • مرحله سوم: حال کافیست دو عدد سطح مقطع و فشار کاری را در هم ضرب کنبد تا قدرت جک پنوماتیک را به دست آورید.





فرمول محاسبه دبی پمپ هیدرولیک



فرمول محاسبه دبی پمپ هیدرولیک



اگر در حال طراحی سیستم هیدرولیک هستید نیاز به محاسبه دبی پمپ هیدرولیک خود دارید که می توانید از فرمول زیر آن را محاسبه کنید:

Πr²*L/1000*60/t = حجم پمپ (Q)


Π = عدد ثابت 3.14

r = شعاع

L = کورس جک

t = ثانیه دلخواه


یعنی می بایست به صورت زیر عمل کنید تا حجم پمپ به لیتر بر دقیقه به دست بیاید:

ابتدا شعاع را به توان 2 برسانید و در عدد 3.14 ضرب کنید. سپس عدد به دست آمده را در طول کورس جک ضرب کنید تا حجم روغن مورد نیاز جک به دست بیاید. حال ضربدر عدد ثابت 60 و بعد در ثانیه دلخواه که در ابتدای متن توضیح دادیم ضرب کنید. حال عدد به دست آمده را بر 1000 تقسیم کنید تا دبی پمپ مورد نیاز شما به دست بیاید.



*مثال: برای یک سیستم هیدرولیک با جک به قطر پیستون 40 و کورس 300 میلی متر با زمان دلخواه 35 ثانیه چند لیتر پمپ نیاز می باشد؟؟

– جواب:

شعاع = 20 میلی متر = 2 سانتی متر

کورس = 300 میلی متر = 30 سانتی متر

حل 0.6 = 2*2*3.14*1000/30*35/60

یعنی با یک پمپ 0.6 لیتر یک جک با قطر 40 و کورس 300 در 35 ثانیه باز می شود

فرمول محاسبه سرعت جک هیدرولیک

سرعت حرکت سیلندر نیز از فرمول زیر حساب میشود :

V(m/sec)=Q(lit/sec)/6XA(cm2)

برای مثال برای سرعت سیلندر با قطر 8cm و دبی ورودی 20lit/sec داریم:

A=50.24 » V= 20/6X50.24 = 0.066 m/sec= 6.6 cm/sec

در صورتیکه سرعت محاسبه شده مطلوب طراح نباشد لازم است مقدار دبی کاهش یابد.
برای مثال با ورود 10lit/sec روغن به این سیلندر، سرعت نیز نصف میشود و تا 3.3cm/sec کاهش میابد.


تمام فرمول های بالا برای طراحی و محاسبات یک پاورپک کامل هیدرولیک به کار می رود و نیاز به فرمول دیگری نمی باشد.

تمامی فرمول ها و توضیحات بالا توسط هیدروپرشین جمع آوری شده است.

صفحه اینستاگرام ما : Hydropersian@
