طرز کار شیر برقی پنوماتیک

طرز کار شیر برقی پنوماتیک از یک الگوی ثابت پیروی می کند ولی تفاوت های کوچکی به دلیل وجود فرمان های مختلف در این شیر وجود دارد. این شیرها در واقع کنترل کننده عملگر های پنوماتیک مثل جک پنوماتیک هستند.

بخ نقل از وبسایت lectricsolenoidvalves.com ابتدا می بایست یک مرور کوچک بر اجزای این شیر داشته باشیم که بتوانیم طرز کار شیر برقی پنوماتیک را به طور اصولی بررسی کنیم:

Pneumatic solenoid valves play a pivotal role in controlling the flow of compressed air or process gases. To understand their operation, let’s dive into their construction and the working principles that drive their functionality.

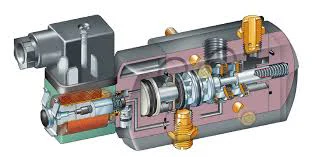

اجزای داخلی شیر برقی پنوماتیک

• بدنه اصلی: بدنه اصلی در واقع یک بلوک مستطیل شکل می باشد که تمامی اجزای دیگر بر روی آن سوار می شود.

• بوبین: تشکیل شده از سیم پیچ مسی و روکش با جنس باکالیت برای ایجاد میدان مغناطیسی و جا به جایی قطعات داخل سولنوئید می باشد

• سولنوئید: بر روی بدنه اصلی قرار می گیرد و داخل آن یک خار و فنر قرار دارد.

• اسپول: داخل بدنه قرار می گیرد و تعیین کننده مسیر باد و نوع فرمان شیر می باشد

حال که یک مرور ساده بر اجزای کلی کردیم می توان به بررسی طرز کار شیر برقی پنوماتیک در انواع مدل های مختلف بپردازیم.

نحوه کار شیر برقی پنوماتیک:

همانطور که می دانید این مدل از شیر ها با فرمان مستقیم برق کار می کند. حال ولتاژ این برق می تواند از 12 ولت (برق باطری) تا 220 ولت (برق شهری) باشد و محل فرمان دادن به این شیر ها دقیقا بوبین ها هستند.

پس برای شروع به کار کردن این شیر ها ابتدا باید سیم کشی شیر برقی پنوماتیک را انجام دهید و برق را به بوبین ها برسانید.

به محض اینکه برق به بوبین ها وارد شد، یک میدان مغناطیسی به دلیل سیم پیچ بودن بوبین ایجاد می شود.

همانطور که گفته شد بوبین بر روی سولنوئید های شیر قرار می گیرد و این میدان مغناطیسی اثر مستقیم بر روی قطعات داخل سولنوئید از جمله خار کوچکی که درون آن قرار دارد می گذارد. اثر گذاری این میدان مغناطیسی بر روی خار به صورت خطی می باشد و باعث حرکت بسیار سریع و خطی خار در داخل سولنوئید می شود.

حرکت خطی خار به این دلیل است که می بایست به اسپول داخل بدنه ضربه وارد کند که مسیر حرکت باد تغییر کند.

در واقع این اسپول است که با حرکت خود باعث تغییر موضع و کار کردن شیر برقی پنوماتیک می شود و محرک اسپول نیز همان خار کوچک و بوبین می باشد.

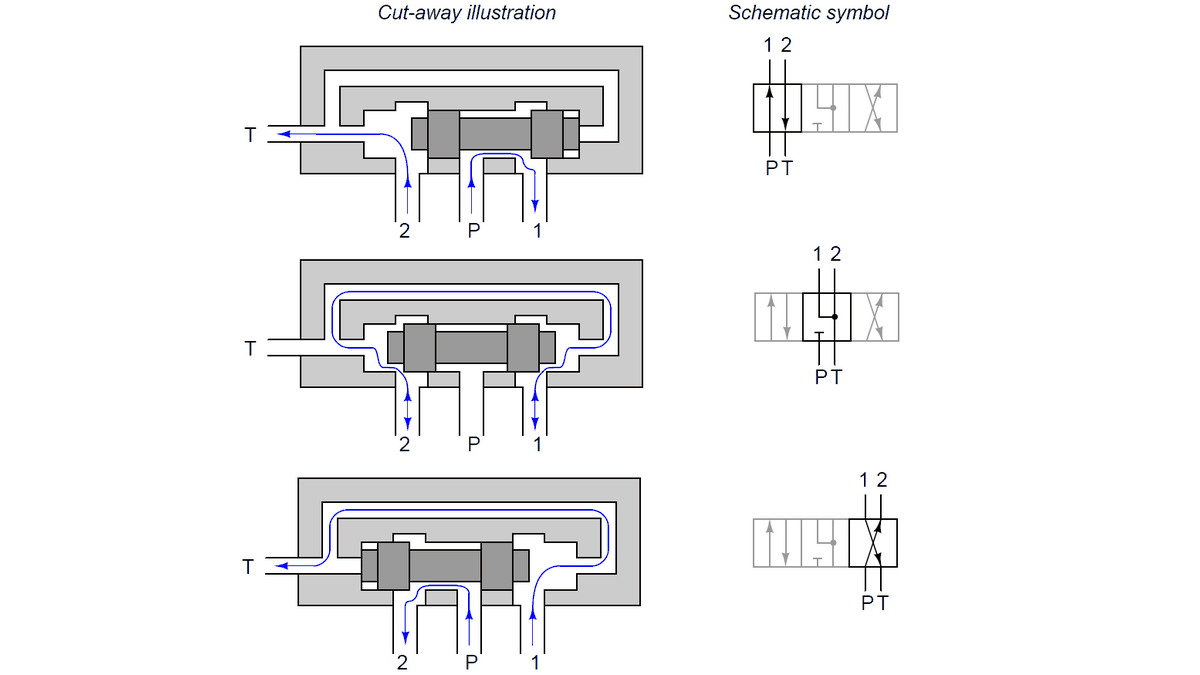

همانطور که در عکس بالا مشاهده می کنید اسپول هنگامی که در موضع های مختلف خود حرکت می کند با بر آمدگی هایی که بر روی خود دارد بر طبق فرمان شیر باعث می شود که مسیر بعضی از پورت ها برای ورود باد باز یا بسته باشد. همین باز یا بسته بودن پورت ها باعث جا به جایی باد بین مسیر های مختلف می شود. برای درک بهتر باید طرز کار شیر برقی پنوماتیک در فرمان های مختلف را بررسی کرد

طرز کار فرمان های مختلف شیر برقی پنوماتیک

• شیر برقی پنوماتیک 3/2 :

در این شیر کلا 3 پورت برای ورود و خروج باد وجود دارد که یکی از آن ها برای ورود هوا ، یکی مخصوص خروج هوا به سمت جک و دیگری مخصوص تخلیه هوای اضافه می باشد. توجه داشته باشید که این جک فقط قابلیت کنترل جک به یک سمت رفت یا برگشت را به دلیل وجود تک پورت برای مصرف کننده جک دارد. پس می بایست از جک های فنر برگشت برای این شیرها استفاده کرد.

• فرمان 5/2 تک بوبین:

در این مدل از شیر ها فقط یک سر بوبین برای تحریک شیر داریم. اسپول در موضع ابتدایی این فرمان یعنی زمانی که هیچ برقی به آن وارد نشده است در حالت سکون قرار دارد و مسیر ورود هوا (P) به مسیر خروج به سمت (A) می باشد و بعد از برق گرفتن اسپول حرکت کرده و مسیر P به A بسته می شود و مسیر P به B راه پیدا می کند.

در این مدل با قطع کردن فرمان برق اسپول به کمک فنرهای شیر سر جای اول خود برمیگردد.

• فرمان 5/2 دو بوبین:

در این مدل دو بوبین در ابتدا و انتهای بدنه شیر قرار دارد و هنگامی که به یک سر بوبین برق می دهیم مانند حالت تک بوبین عمل می کند با این تفاوت که با قطع کردن برق اسپول به محل اولیه خود بر نمی گردد.

• فرمان 5/3 :

تمامی این شیر ها دارای دو بوبین هستند و یک موضع اضافی نسبت به دو مدل قبل دارند.

در حالت بدون فرمان اسپول در حالت وسط قرار دارد که بسته به مدل شیر می تواند حالت نرمال بسته ( هیچ کدام از پورت ها به دیگری راه ندارد) و یا نرمال باز یا همان وسط شناور ( پورت ورود هوا به پورت های A و B راه دارد) باشد.

تهیه شده در: گروه مهندسی هیدروپرشین
