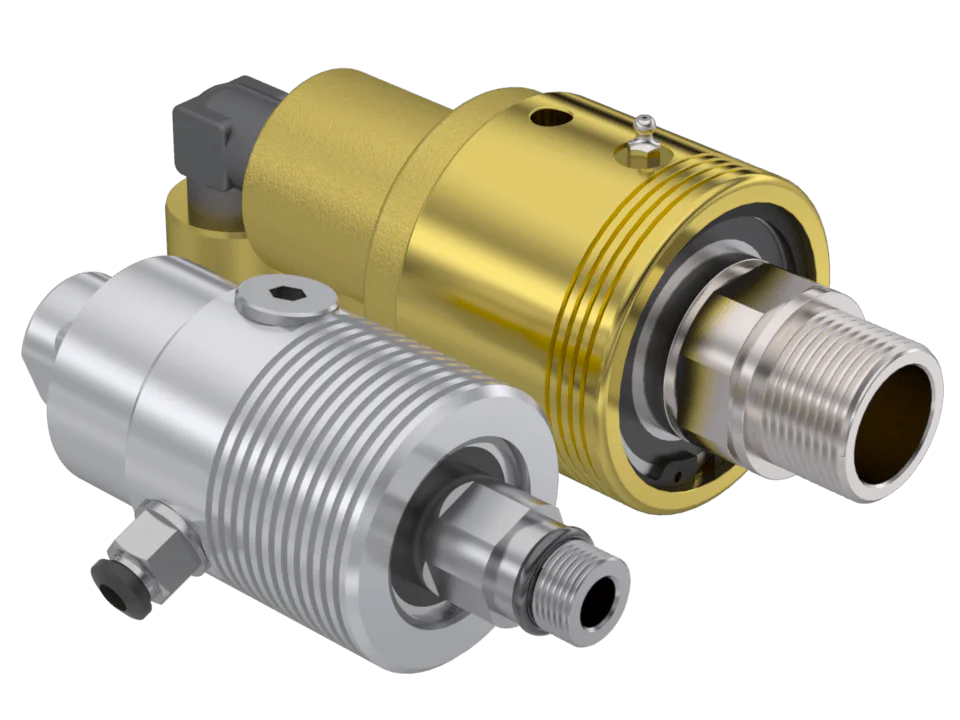

نحوه عملکرد روتاری جوینت در انواع مدل های مختلف آن به صورت یکسان بوده و تنها تفاوتی که مدل های مختلف با یکدیگر دارند در نحوه نصب و نوع سیال و دیگر مشخصات فنی آنها می باشد.
کاربرد و نحوه عملکرد روتاری جوینت های صنعتی :
- کاربرد :
به طور کلی اگر بخواهیم یک سیال مایع یا گاز را مثل آب ، روغن سرد یا داغ ، بخار و یا حتی آب صابون از یک محفظه یا مخزن ثابت به یک مخزن در حال چرخش انتقال و عبور دهیم می بایست از انواع روتاری جوینت استفاده کنیم.
اگر بخواهیم اتصال بین دو مخزن ثابت و متحرک ایجاد کنیم و برای اینکار از یک اتصال ساده استفاده کنیم مطمئنا بعد از چند دور چرخیدن مخزن دوار باعث باز شدن اتصال و هدر رفت سیال می شود و یا ممکن است به رزوه های مخزن یا خود اتصال سریعا آسیب برساند.
اما روتاری ها به دلیل ماهیت هرزگردی که دارند در هنگام چرخش فقط به دور خود می چرخند و به هیچ عنوان از جای خود باز نمی شوند. در هنگام کار نیز فقط رزوه ها می چرخد و بدنه اصلی آن ثابت می ماند تا عملیات منتقل شدن سیال به خوبی انجام شود.
برای اطلاع از قیمت و خرید روتاری جوینت اینجا کلیک کنید
- نحوه عملکرد:
نحوه عملکرد روتاری جوینت ها همانطور که گفته شد به دلیل نوع ساختار آنها به صورت هرزگرد می باشند و با ثابت ماندن بدنه اصلی و چرخش اتصال آن باعث متصل شدن و انتقال یک سیال از محفظه ی در حال چرخش به مخزن ثابت می شود.

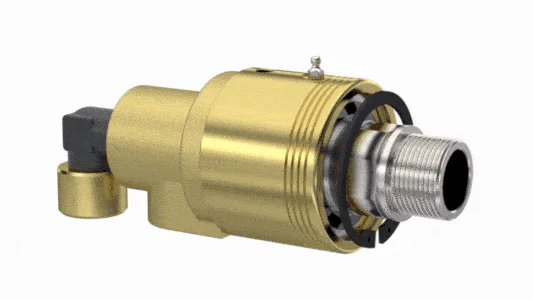

در داخل این روتاری ها دو عدد بلبرینگ قرار دارد که از داخل این بلبرینگ ها یک شفت عبور کرده است.
این شفت که در واقع همان محل اتصال به مخزن است دارای یک رزوه در انتهای خود می باشد که خود این رزوه در دو حالت چپ گرد و یا راست گرد می باشد.
نحوه نصب روتاری جوینت ها :
برای نصب دقیقا موارد زیر را انجام دهید :
مرحله اول :

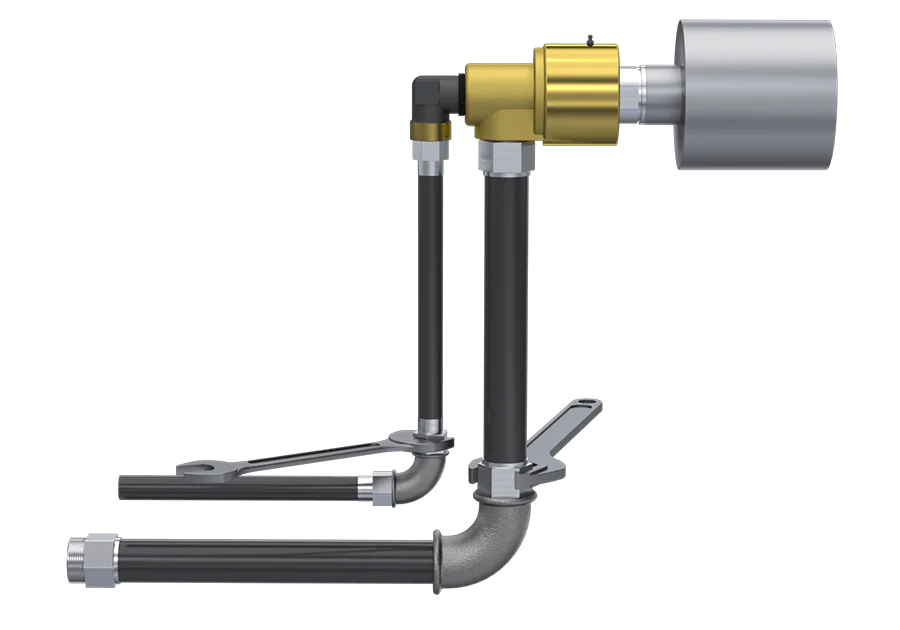

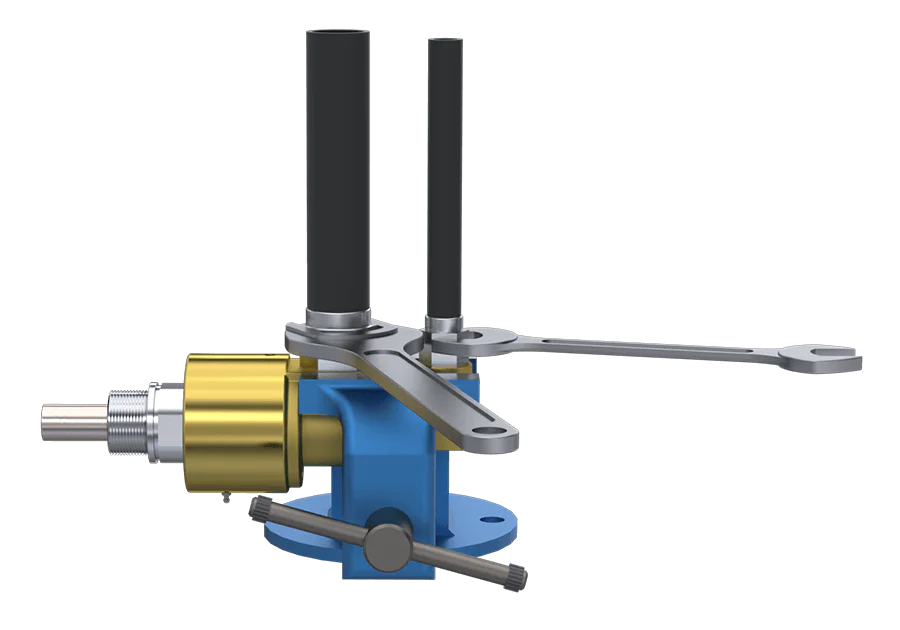

ابتدا روتاری جوینت را به وسیله ی یک گیره محکم نگه دارید و شیلنگ های انعطاف پذیر را به ورود و خروج نصب کنید. ( از منعطف بودن شیلنگ ها اطمینان حاصل کنید )
مرحله دوم :

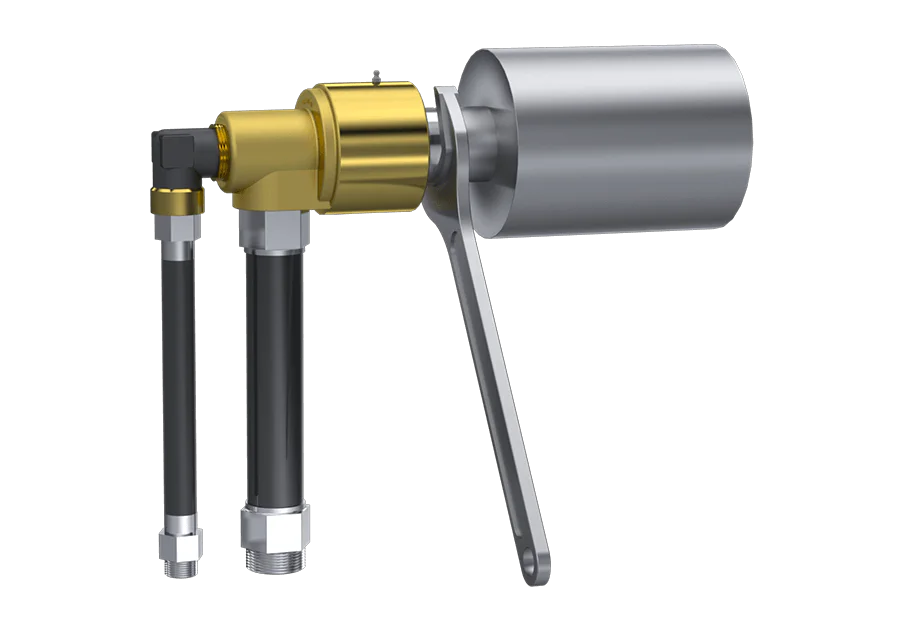

بعد از نصب شیلنگ ها روتاری را از گیره جدا کرده و اتصال آن را به دستگاه و یا محفظه خود ببندید.
مرحله سوم:
در مرحله آخر شیلنگ های ورود و خروج را به روتاری وصل کنید. توجه کنید که به هیچ عنوان شیلنگ های ورود و خروج را مستقیم به روتاری وصل نکنید.
بعد از نصب روتاری ها با دستور العمل بالا یک بار تمام شیلنگ ها را چک کنید تا از انعطاف پذیر بودن آنها مطمئن شوید و بعد سیال را به آن انتقال دهید.
نحوه عملکرد مدل های مختلف :
مدل تک:

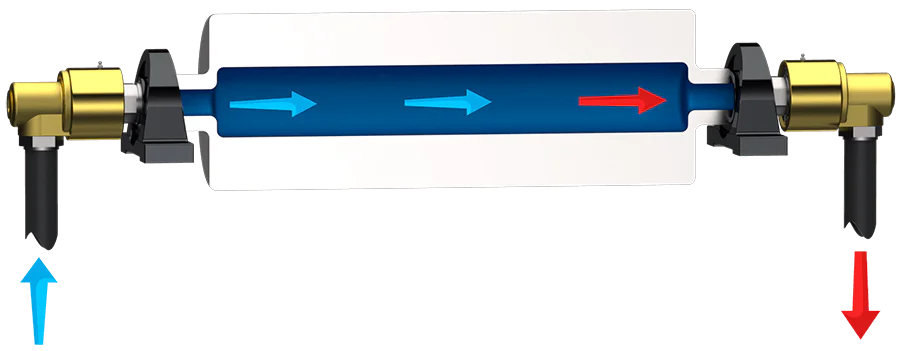

از این مدل ها برای ورود و خروج سیال در یک مخزن استفاده می شود. برای این کار می بایست از 2 عدد روتاری که یکی از آنها چپ گرد و دیگری راست گرد می باشد استفاده کرد.
مدل دوبل (1) :

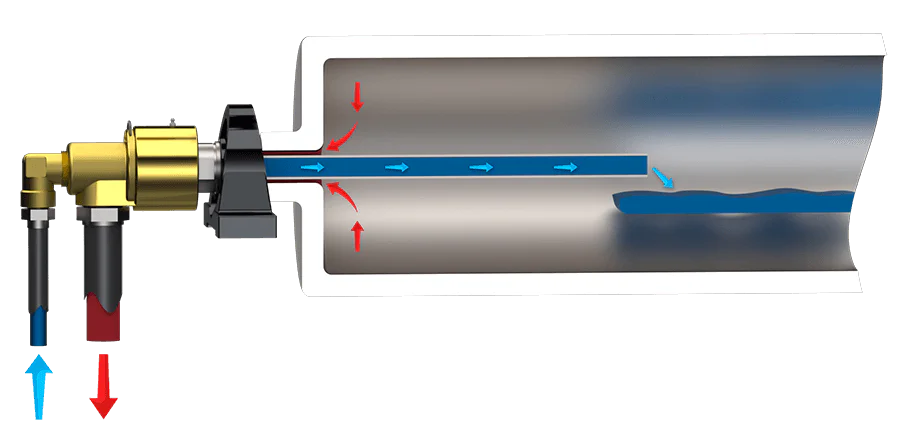

از این روتاری ها در مخزن هایی استفاده می شود که رفت و برگشت سیال از یک محل می باشد که یکی از پورت ها برای ورود سیال و دیگری برای خروج استفاده می شود.
مدل دوبل (2) :

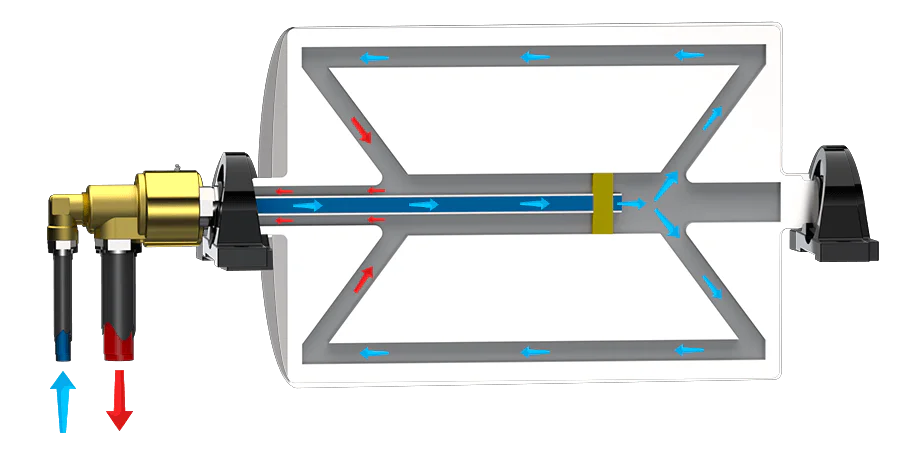

مانند مدل بالا است با این تفاوت که اگر خروجی لوله سیال نیز در حال چرخش است می بایست از این مدل استفاده کرد.
کاتالوگ روتاری جوینت :
از قسمت زیر می توانید انواع کاتالوگ ها را دانلود کنید :
به وسیله ی دو عدد بلبرینگ که داخل آن می باشد و یک عدد شفت که داخل این بلبرینگ ها قرار دارد
برای انواع سیال آب و روغن سرد و گرم ، بخار ، آب صابون قابل استفاده هستند
