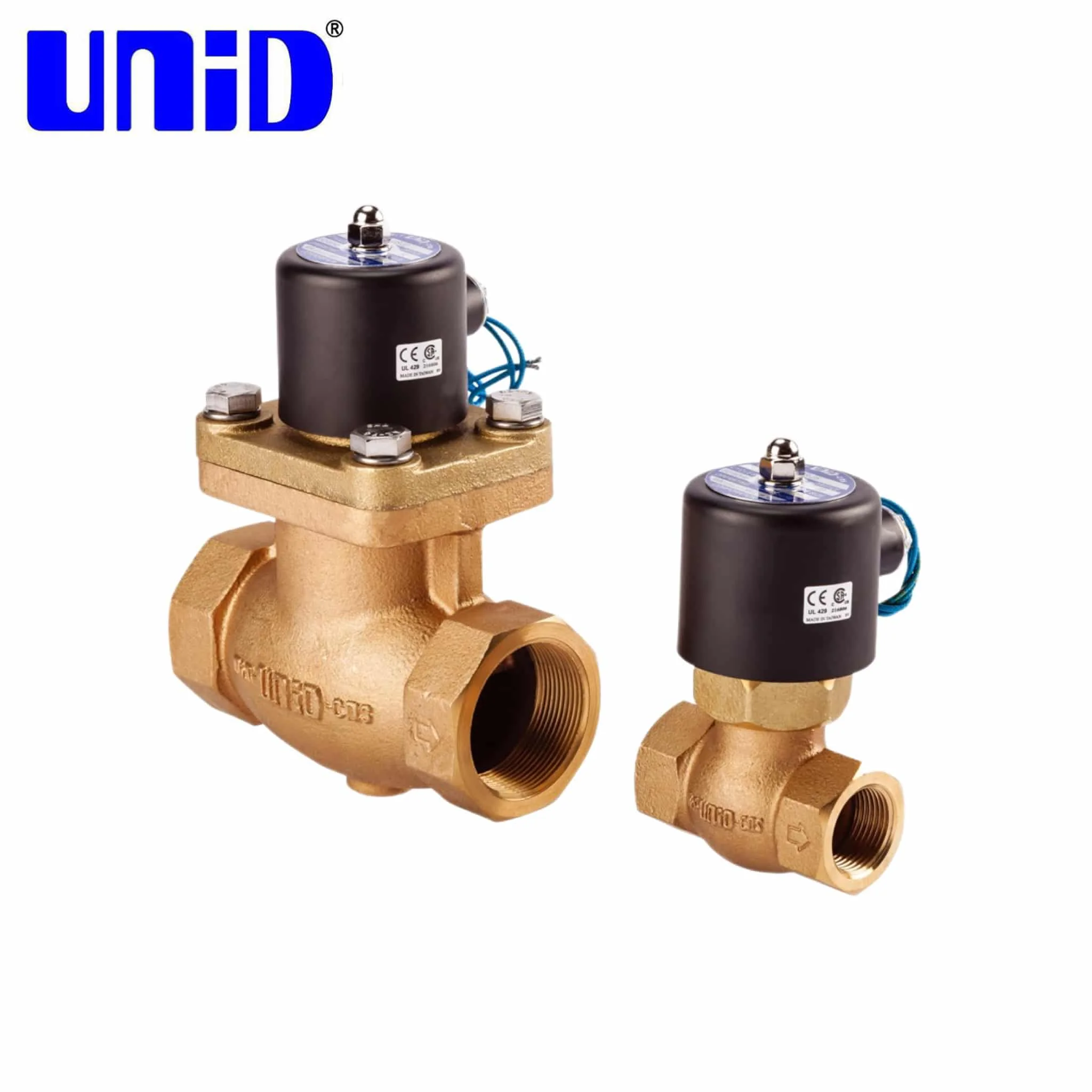

شیر برقی بخار

شیر برقی بخار یکی از انواع شیر برقی آب می باشد با این تفاوت که مخصوص عبور بخار آب است و نه خود آب.

این شیر ها به دلیل تحمل دمایی بالا گزینه بسیار خوبی برای سیستم هایی که با سیال بخار و دماهای بالای 100 درجه کار میکنند می باشد.

• شیر برقی بخار چیست ؟

شیر برقی بخار یک قطعه مخصوص قطع و وصل کردن اتوماتیک مسیر بخار می باشد که معمولا این شیر برقی در فرمان نرمال کلوز است (در خالت عادی مسیر بسته می باشد و با فرمان برق باز می شود).

فرض کنید یک دیگ بخار دارید و می خواهید که هر موقع که فرمان برق را صادر کردید بخار از داخل این دیگ خالی شود و یا اینکه یک مسیر (لوله) بخار دارید که می خواهید طبق فرمان و زمانبندی شما این مسیر باز یا بسته شود. در این حال می بایست از یک شیر برقی که مخصوص بخار است استفاده کنید.

این شیر ها با تحمل دمایی 180 الی 200 درجه سانتیگراد بهترین گزینه برای صنایع بخار می باشد در حالی که شیر های معمولی برقی بیشترین تحمل دمای آنها تا 100 درجه سانتیگراد است و عملا شما می توانید نهایتا آب داغ را از آن عبور دهید.

این شیرها در دو مدل پیستونی و دیافراگمی ساخته می شوند.

• خرید شیر برقی بخار:

برای خرید این کالا می بایست 2 عامل مهم را در نظر بگیرید.

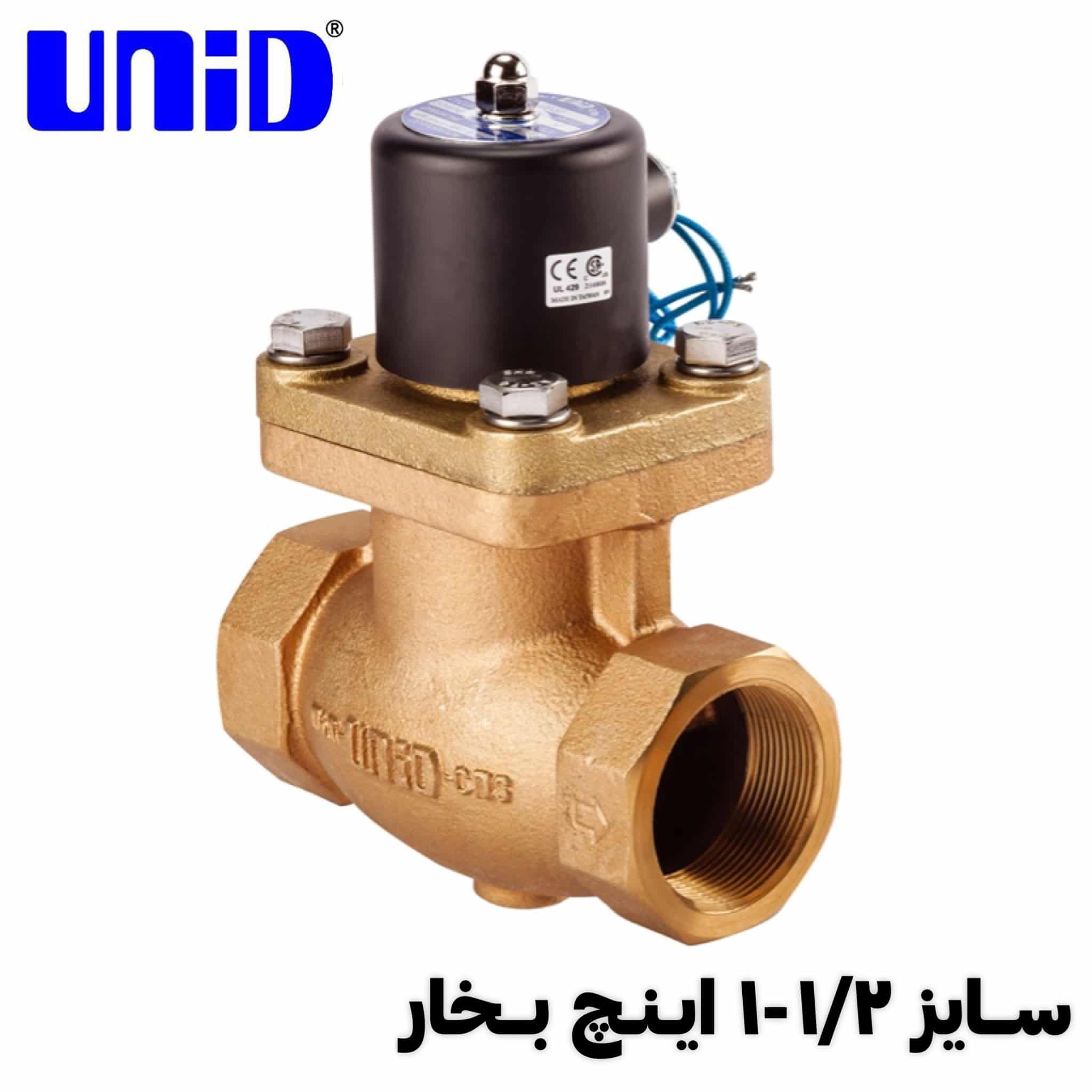

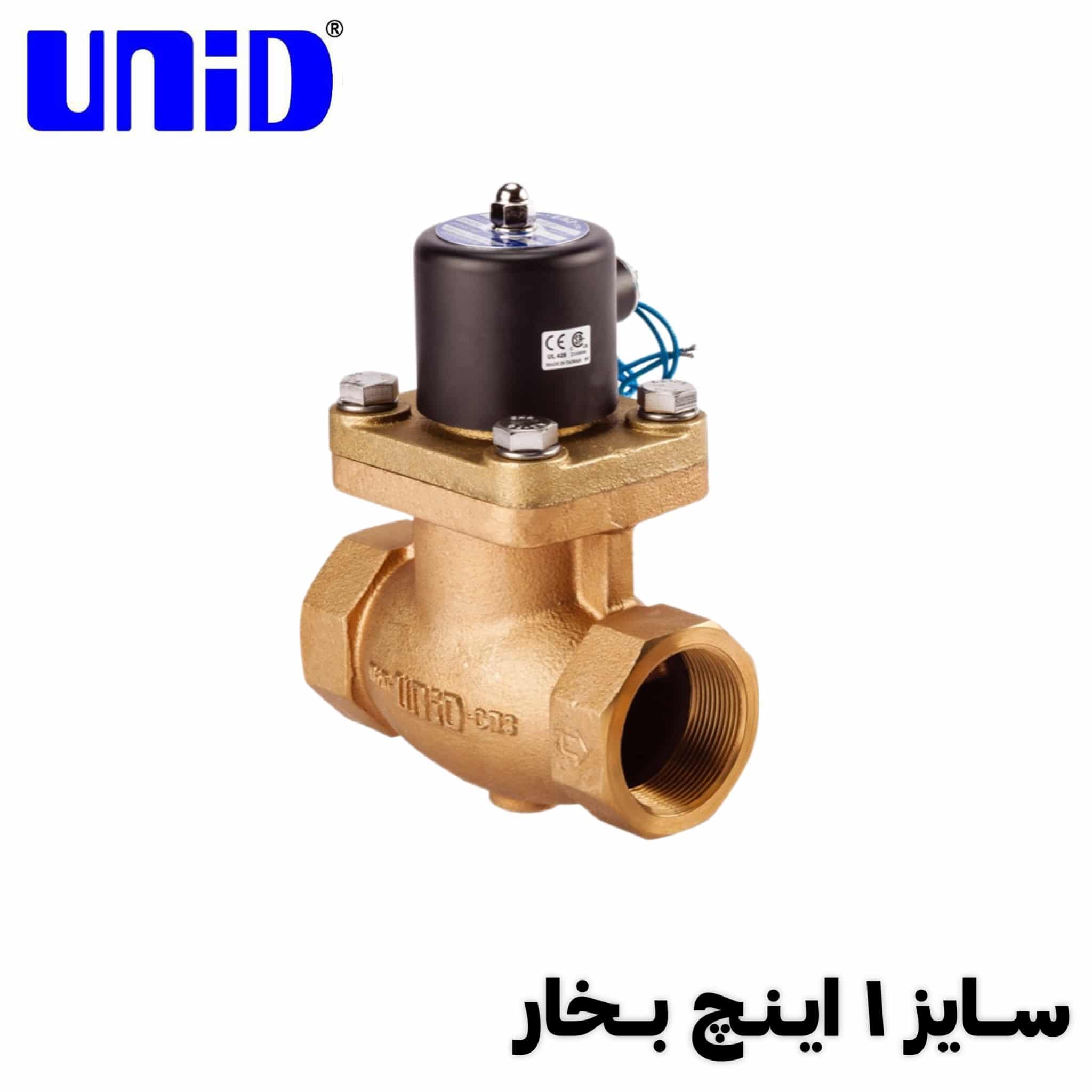

1. مورد اول سایز شیر می باشد. هر چه حجم عبور بخار بیشتر باشد باید سایز بزرگتری را برای خرید شیر بخار انتخاب کنیم.
   انتخاب سایز نیز باید از بین سایزهای 1/2 – 3/4 – 1 – 11/4 – 11/2 – 2 اینچ باشد.
2. مورد مهم بعدی انتخاب ولتاژ مناسب برای محیط کاری شما است. شیر های بخار در دو ولتاژ 12 و 24 ولت DC و یک ولتاژ 220 ولت AC موجود می باشند.

می توانید انتخاب را از جدول زیر انجام دهید:

• اجزای شیر برقی بخار:

از لحاظ ظاهری اجزای اصلی این شیر شباهت زیادی به شیر های برقی آب دارند اما در باطن و داخل آنها از لحاظ ساختاری تفاوت هایی در نوع متریال به کار رفته وجود دارد که بتواند تحمل دمای بالای بخار را داشته باشد.

در ادامه به انواع اجزای آن می پردازیم:

• بدنه اصلی :

تمام دیگر قطعات بر روی این بدنه سوار می شوند و در واقع عبور و مرور بخار نیز از داخل بدنه اصلی می باشد. در اکثر برند ها از جنس بدنه برنجی استفاده می شود ولی بهتر است که برای بخار اجناسی را خریداری کنید که بدنه آنها چدن خالص باشد.

البته به دلیل گران بودن چدن ، مقرون به صرفه است که از آلیاژ های چدن و برنج استفاده کنید که معمولا در شیرهای ساخت کشور ترکیه UNOX استفاده می شود.

• دیافراگم :

همانطور که گقتیم این شیرها دارای 2 مدل دیافراگمی و پیستونی می باشند.

در مدل های دیافراگمی از یک مدل لاستیم با تحمل دمایی بالا استفاده می شود که در هنگام برخورد با بخار حالت ارتجاعی خود را از دست ندهد و در مرور زمان دچار پارگی و نشتی بخار نشود.

جنس این دیافراگم ها معمولا از PTFE و یا EPDM می باشد.

• پیستون:

در مدل های پیستونی به جای دیافراگم یک قطعه ی استوانه ای شکل وجود دارد که از جنس کروم ساخته می شود.

این پیستون ها با بالا و پایین رفتن باعث باز و بسته شدن شیر برقی بخار می شوند.

• بوبین :

مدل بوبین نیز همانند تمامی شیر های برقی می باشد. چرا که دمای بالای بخار به هیچ وجه به بوبین نمی رسد و از داخل شیر عبور می کند. البته در دستگاه هایی که این شیرها در بخار غوطه ور هستند و در واقع دمای محیط نیز بسیار بالا است ( مانند کوره) می بایست از بوبین هایی با IP بالا استفاده کرد که بخار و دمای بالای آن به داخل بوبین نفوذ نکند.

• شیر برقی بخار دیافراگمی :

ظاهر این شیرها دقیقا مانند شیرهای آب می باشد و از همان ساختار ولی با متریال متفاوت و مقاوم استفاده می کنند.

این مدل شیرها تحمل دمایی 185 درجه سانتیگراد و تحمل فشار 6 بار فشار بخار را دارند. البته که برای عمل کردن این شیرها می بایست حداقل 0.5 با فشار اولیه نیز داشته باشد.

• شیر برقی بخار پیستونی :

شیر برقی بخار پیستونی یکی از انواع شیر های بخار می باشد که دارای به وسیله آن می توان مسیر لوله بخار را به صورت اتوماتیک قطع و وصل کرد.

داخل این شیر ها به جای دیافراگم یک قطعه سوزنی شکل قرار دارد که به آن پیستون می گویند و عملکرد آن با بالا و پایین رفتن این پیستون انجام می گیرد.

تحمل دمایی این شیر ها تا 200 درجه سانتیگراد و تحمل فشار آنها تا 10 بار برای بخار می باشد.

* پس تفاوت این دو مدل از شیر در تحمل دما و تحمل فشار می باشد *

• قیمت شیر برقی بخار :

قیمت این شیر ها بسته به نوع دیافراگم یا پیستونی بودن آنها متغیر است که مدل های پیستونی به دلیل تحمل بالاتر و بهتر دما و فشار کمی گران تر از مدلهای دیگر می باشند.

عامل بعدی که در قیمت تاثیر گذار است برند و کشور سازنده ی آن می باشد. شیر های چینی قیمتی ارزان تر از شیر ها ترک دارند و همچنین شیر های اروپایی و آمریکایی نیز از مابقی اجناس به دلیل بالا بودن کیفیت ساخت آنها و طول عمر بالا گران تر می باشند.

هیدروپرشین از شرکت های سازنده این شیرهای برقی می تواند به شیر برقی بخار UNI-D اشاره کند و در برند های ترک می توان به برند UNOX و در مدل های اروپایی نیز به برند ODE یا ACL و PARKER می تواند اشاره و تامین کند.
