توضیحات

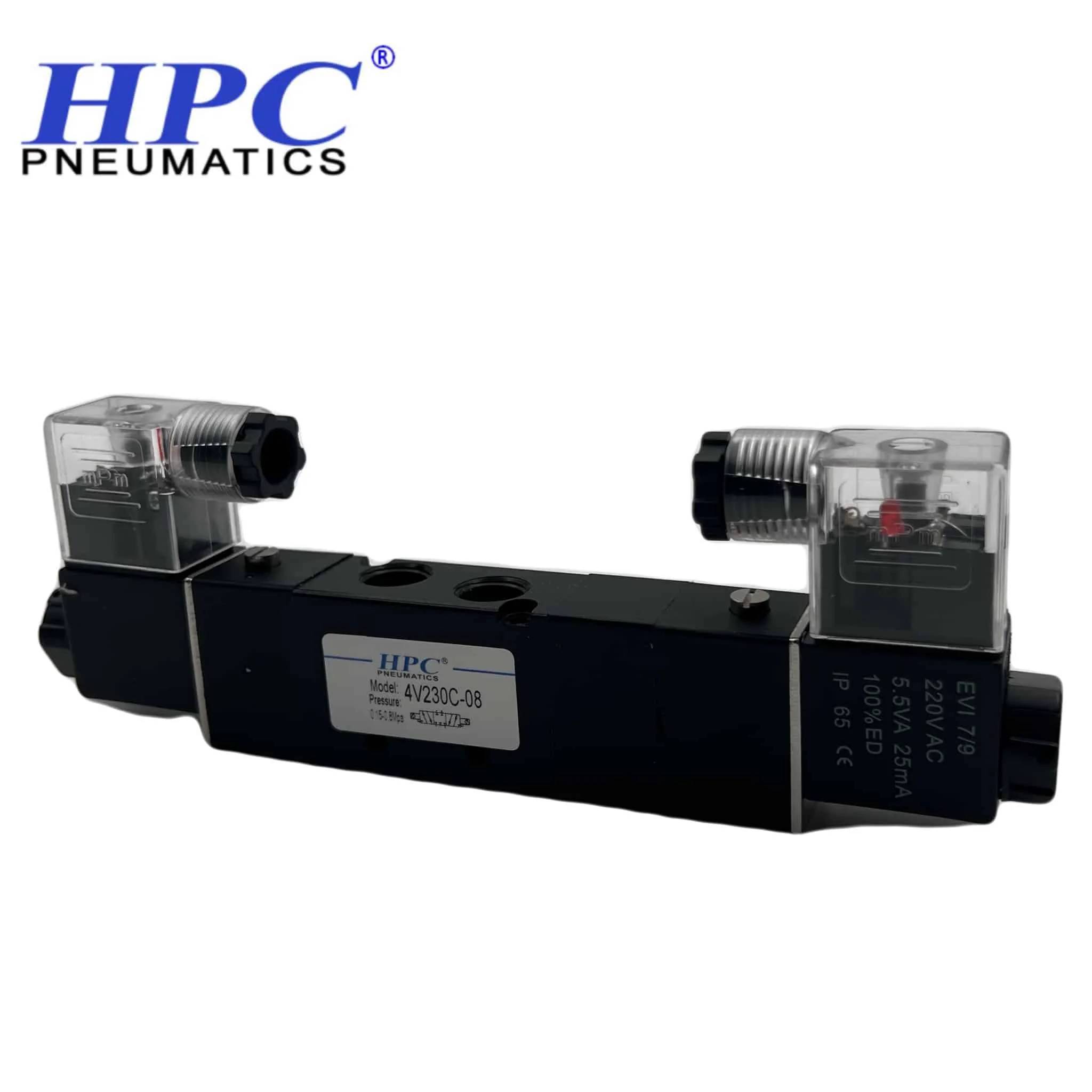

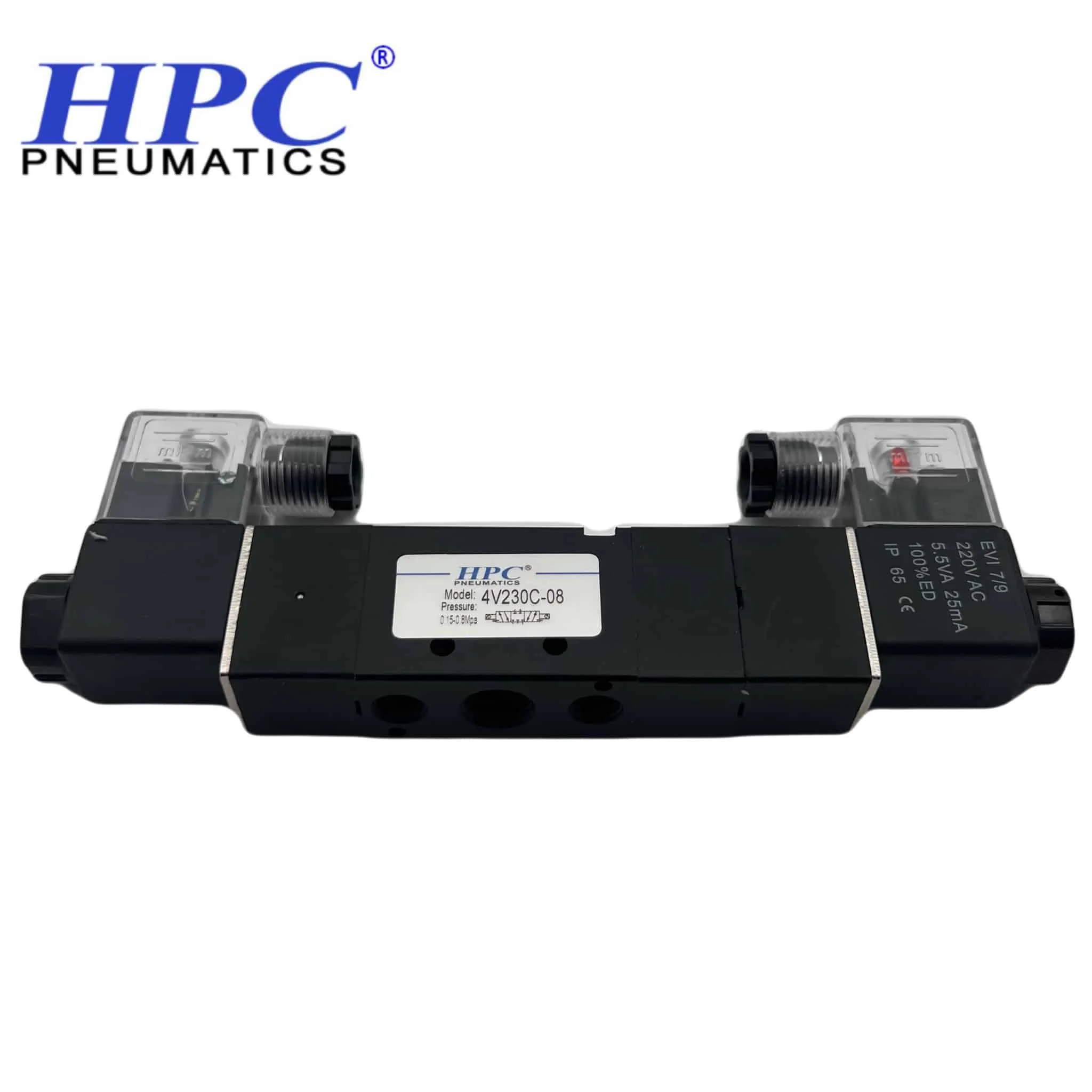

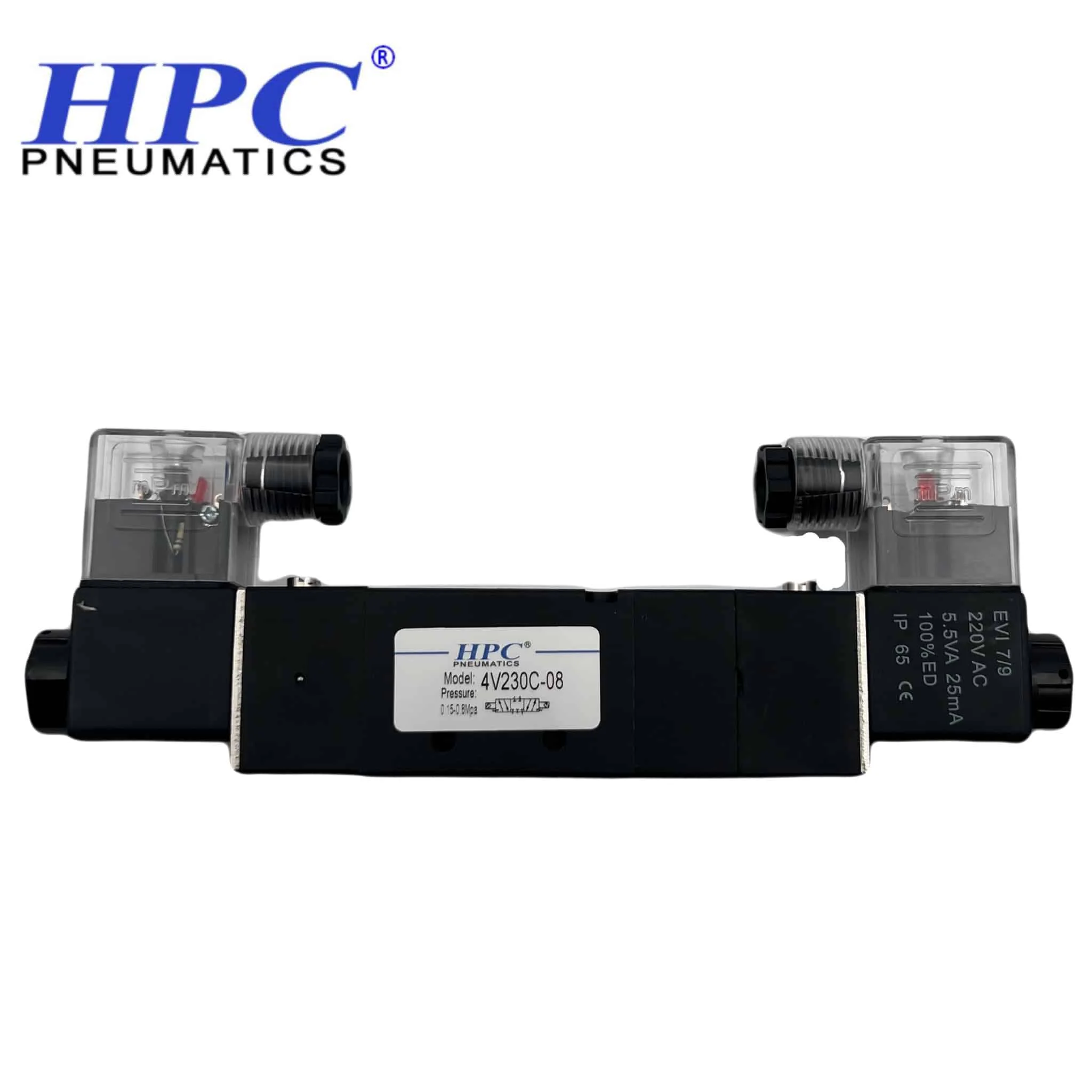

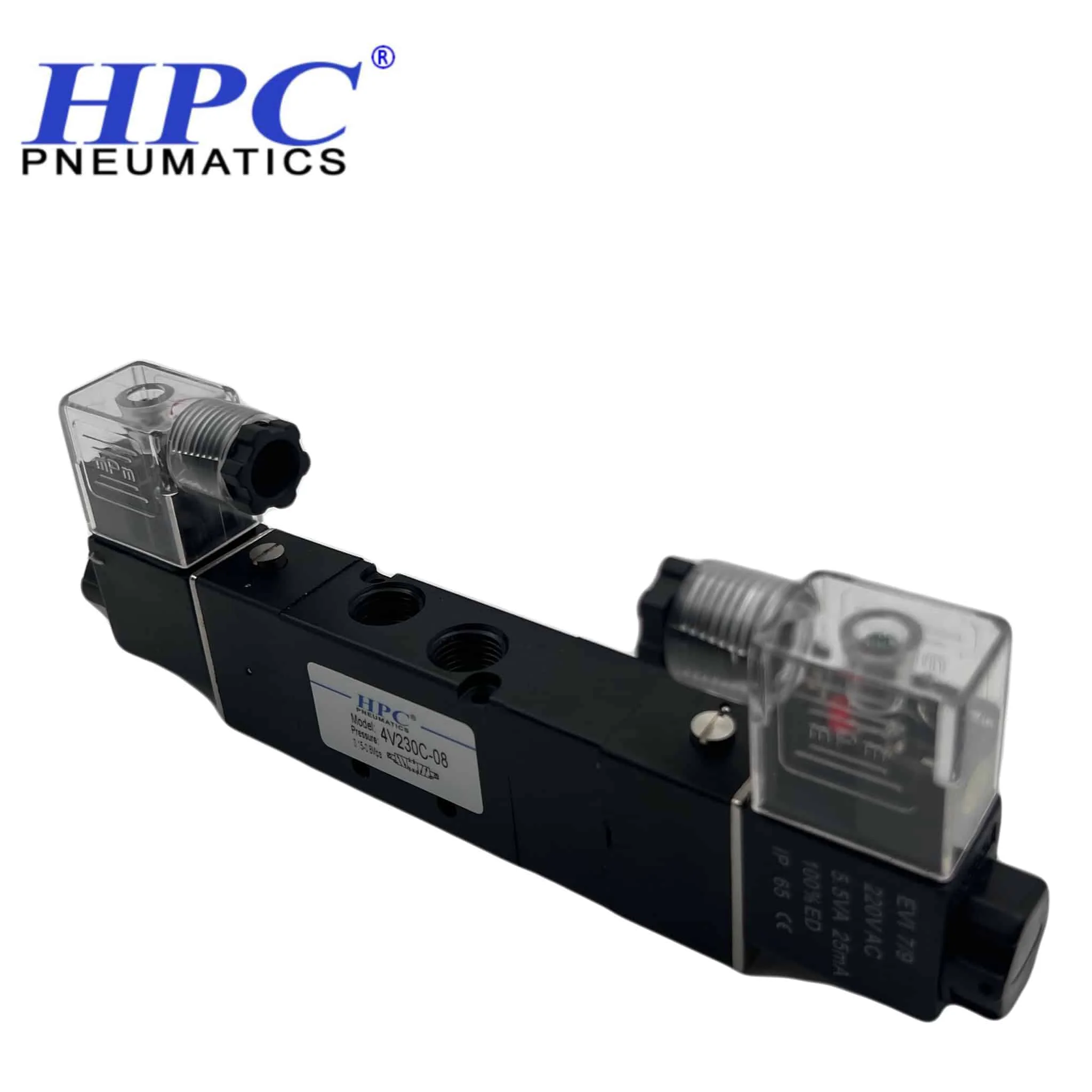

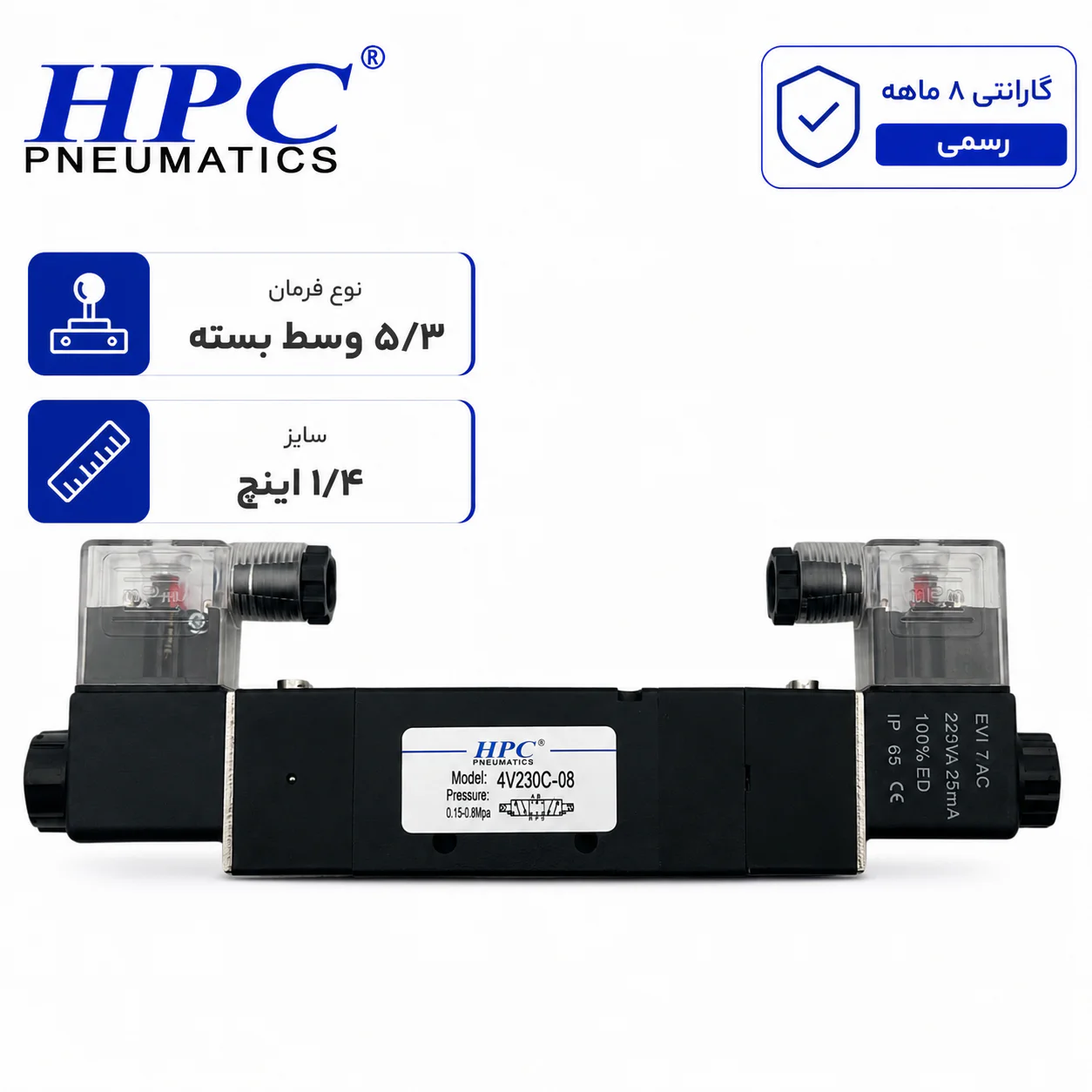

شیر برقی 5/3 سایز 1/4 بسته HPC
شیر های برقی پنوماتیکی دسته ای از شیر ها هستند که برای انتقال باد در تجهیزات پنوماتیکی مورد استفاده قرار می گیرند.
شیر برقی پنچ به سه ( 5/3 )، پنج پورت ( رزوه ورودی و خروجی باد ) دارد که سه تا در یک سمت و دو تا در سمت دیگر هستند.
ورودی باد معمولا رزوه وسط در سمتی است که سه پورت وجود دارد.
خروجی ها نیز در این شیر دو پورت هستند:
یکی به سمت سر جک و دیگری به ته جک متصل می شود.
خروجی ها در سمتی هستند که دو پورت وجود دارد.
دو پورت دیگر در شیر برقی پنج به دو وجود دارد که مربوط به تخلیه یا اگزوز هستند.
به این صورت که یک در مسیر رفت هوای پشت سیلندر درمسیر برگشت را تخلیه میکند و دیگری برعکس هوای محبوس در کورس رفت را تخلیه میکند.
سایز اگزوز ها در شیر 1/8 با سایز پورت ها برابر است ولی در شیرهای بزرگتر کوچک تر هستند.در شیر دو بوبین به هر یک از بوبین ها که برق دهیم اسپول شیر به آن سمت حرکت می کند.
شیرراه دهنده 5/3 دارای پنج دهانه و سه موضوع سوئیچ می باشد.با این شیرها می توان سیلندرهای دو طرفه را در هرجایی از طول کورسشان متوقف نمود.به طور خلاصه بدین معنی که با استفاده از موضع های وسط نرمال باز (وسط فشار) و وسط نرمال بسته (وسط بسته ) می توان پیستون سیلندر (سیلندر بالانس یا سیلندر بدون شفت) را در هرجای مسیر متوقف نمود.
