پمپ پیستونی سرکج A2FO

تماس بگیرید

پمپ پیستونی دبی ثابت A2FO

سری 6

سایز 5 تا 200

فشار نامی 400bar

مدار باز

خدمات حرفه ای به مشتریان:

حفاظت از خرید:

اشتراک گذاری :

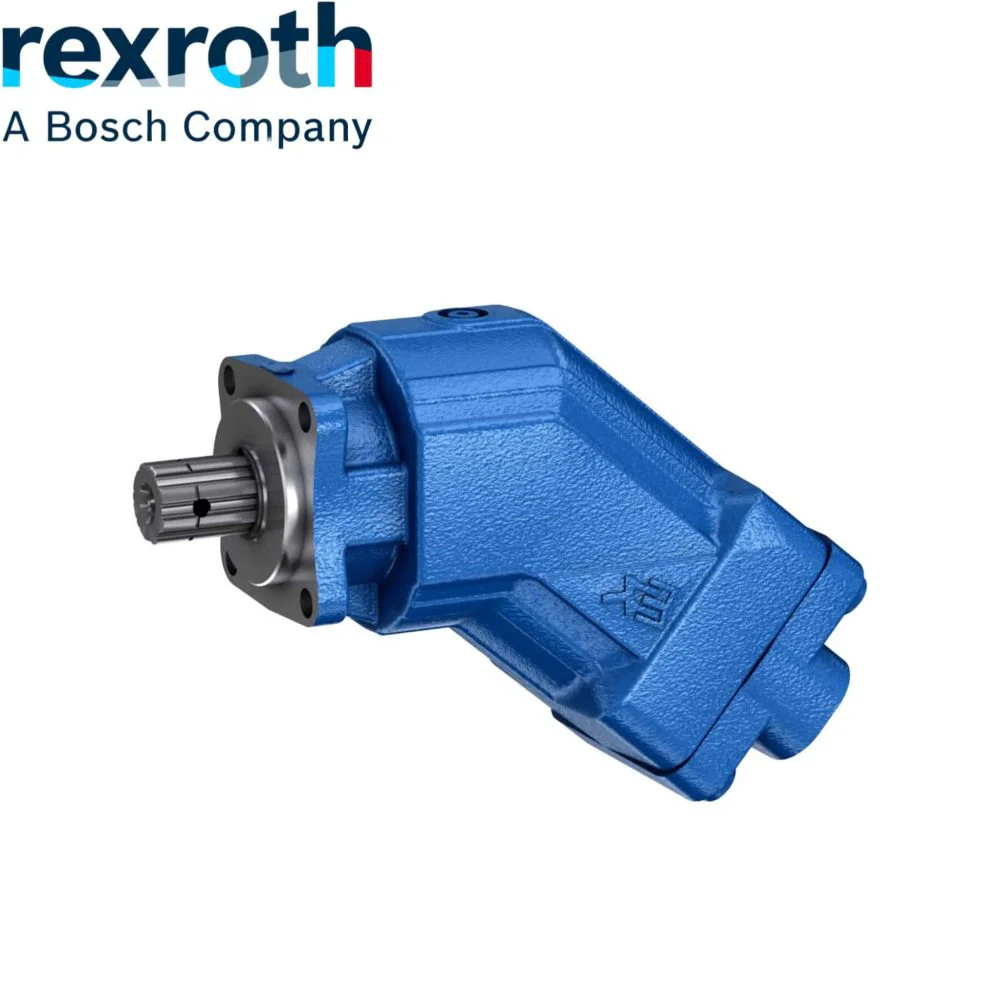

پمپ پیستونی سرکج رکسروت

پمپ پیستونی سرکج در یک سیستم هیدرولیک، انرژی مکانیکی محرک را به انرژی هیدرولیک (فشاری) تبدیل می کند.

پمپ، سیال هیدرولیک را مکیده و به یک سیستم تزریق می کند. مقاومت های در سر راه جریان، فشار متناسب با خود را در سیستم برقرار می کند و حداکثر فشاری که برقرار می شود تابع جمع کل مقاومت های ناشی از عوامل ایجاد مقاومت داخلی، خارجی و اندازه حریان است.



  • مقاومت خارجی:
    توسط بار روی عمل کننده ها، اصطکاک مکانیکی، بارهای ایستا و نیروهای حاصل از شتاب بوجود می آیند.
  • مقاومت داخلی:
    نتیجه اصطکاک سیال با جداره داخلی لوله و قطعات، اصطکاک لایه های خود سیال و افت انرژی در گلوگاه ها است.



بنابراین فشار یک سیستم توسط پمپ تعیین و برقرار نمی گردد بلکه تابع جمع مقاومت هاست که در حدود بیش از مقدار مجاز سبب از بین رفتن قطعات می شود.

برای جلوگیری از افزایش بیش از حد مجاز فشار، یک شیر محدود کننده فشار به خروجی پمپ وصل می شود.



انتخاب پمپ هیدرولیک مناسب:

جهت اطمینان از انتخاب پمپ مناسب باید جریان و دبی خروجی پمپ متناسب با سرعت دوران موتور انتخاب شود تا در نهایت یک پمپ با ظرفیت صحیح در سیستم به کار برده شود. موارد زیر فرمول هایی هستند که با استفاده از آن میتوان حجم جابجایی پمپ، گشتاور و توان را محاسبه نمود.



پارامتر ها

  • حجم جابجایی پمپ بر حسب سی سی: D
  • گشتاور بر حسب نیوتن-متر: M
  • فشار کاری سیستم بر حسب بار : Pb
  • توان بر حسب کیلووات: P
  • دور موتور بر حسب rpm: N
  • ضریب دور موتور به PTO: Z
  • دبی مورد نیاز بر حسب لیتر/دقیقه: Q
  • 0.95: بازده پمپ



فرمول بدست آوردن حجم جابجایی پمپ:

فرمول حجم جابجایی مثبت

فرمول بدست آوردن گشتاور:

 فرمول گشتاور پمپ هیدرولیک



فرمول بدست آوردن توان:

 فرمول توان پمپ هیدرولیک پیستونی



قطعات داخلی پمپ پیستونی سرکج:



در این پمپ ها شفت اصلی، پیستون ها و بارل باهم میچرخند. ولی در این نوع پمپ به جای سواش پلیت، بارل به صورت زاویه دار قرار گرفته است.



پمپ پیستونی سرکج

پمپ پیستونی سرکج







انتخاب شیلنگ مناسب:

در جدول زیر استاندارد استفاده از شیلنگ های مناسب برای ورود و خروج روغن به پمپ اشاره شده است.



قطر بر حسب اینچ دبی روغن (لیتر بر دقیقه)
1 1/2 30 – 50
1 3/4 50 – 70
2 70 – 90
2 1/4 90 – 110
2 1/2 110 – 140
2 3/4 140 – 170
3 170 – 200
3 1/4 200 – 240

دانلود کاتالوگ
