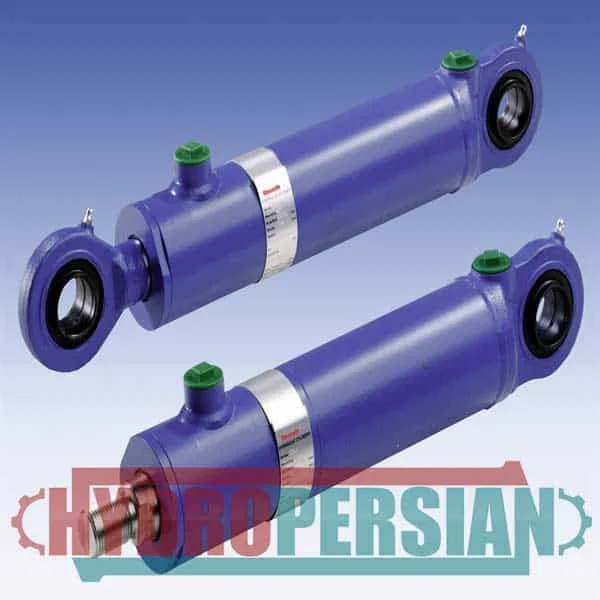

جک هیدرولیک برقی
جک هیدرولیک برقی یکی ازعملگر های هیدرولیک می باشد که می تواند به کمک نیروی برقی که به شیر برقی هیدرولیک وارد می شود توان بسیار بالایی را ایجاد کند.
برای انتخاب و خرید جک هیدرولیک باید به چند مورد اصلی توجه داشت:
-
نیروی مورد نیاز:
طبیعتا تمام جک های هیدرولیک برای اعمال نیرو به یک قطعه (مانند دستگاه های پرس) و یا برای بلند کردن یا جا به جا کردن یک قطعه سنگین استفاده می شوند. پس باید بدانیم که نیروی مورد نیازمان چقدر است تا بتوانیم جک مورد نظر را انتخاب کنیم.
به این دلیل این موضوع اهمیت دارد که هر قطر استاندارد جک یک توان مشخصی دارد و اگر جک هیدرولیک برقی اشتباهی را انتخاب کنیم ممکن است نیروی مورد نظر مارا تامین نکند و یا حتی بیشتر از نیروی مورد نظر مارا تامین کند و به قطعه کار آسیب برساند.
هر قطر استاندارد جک یک نیروی مشخصی را با توجه به فشار کاری سیستم تحمل و یا تولید می کند که نحوه ی محاسبات آن را می توانید از طریق صفحه ی فرمول محاسبه جک هیدرولیک زیر انجام دهید.
پس مهم ترین مورد در خرید جک هیدرولیک پیدا کردن نیروی مورد نظر و سپس مشخص کردن قطر جک می باشد.
*توضیح: منظور از قطر جک، قطر داخلی سیلندر می باشد که به میلی متر خوانده می شود.
جدول زیر با فشار کاری 160 بار محاسبه شده است.
| 320 کیلوگرم | قدرت قطر 16 |
| 500 کیلوگرم | قدرت قطر 20 |
| 780 کیلوگرم | قدرت قطر 25 |
| 1250 کیلوگرم | قدرت قطر 32 |
| 2000 کیلوگرم | قدرت قطر 40 |
| 3100 کیلوگرم | قدرت قطر 50 |
| 5000 کیلوگرم | قدرت قطر 63 |
| 8000 کیلوگرم | قدرت قطر 80 |
| 12000 کیلوگرم | قدرت قطر 100 |
| 19000 کیلوگرم | قدرت قطر 125 |
| 32000 کیلوگرم | قدرت قطر 160 |
| 50000 کیلوگرم | قدرت قطر 200 |
-
کورس حرکتی:
یکی دیگر از عوامل تاثیر گذار در قیمت جک هیدرولیک برقی اندازه ی کورس حرکتی می باشد. بعد از مشخص شدن قطر حال می بایست طول مسیری که جک هیدرولیک می خواهد طی کند را مشخص کنید.
کورس که همان طول حرکت موثر جک می باشد به میلی میتر خوانده می شود و دومین عدد در فاکتور های مهم جک هیدرولیک می باشد. باید توجه داشته باشید که طول کورس را به صورت استاندارد انتخاب کنید و باید به نحوی انتخاب شود که در اثر نیروی زیاد به مشکل برخورد نکرد. مثلا اگر یک جک با قطر 20 میل هیدرولیک دارید نمیتوانید کورس حرکتی آن را 1000 میل در نظر بگیرید چرا که بر اثر وارد شدن 1 تن نیرو به جک، شفت آن دچار آسیب می شود.
-
سرعت مورد نیاز:
همانطور که می دانید برای به کار انداختن جک هیدرولیک برقی نیاز به یک پاورپک هیدرولیک دارید. منظور از سرعت مورد نیاز این می باشد که هنگامی که شما به شیر برقی خود فرمان دادید چند ثانیه بعد جک شما کورس کامل حرکتی خود را طی کند؟
لیتراژ و سایز پمپ هیدرولیک تابعی از سرعت مورد نیاز برای جک و اندازه ی کورس حرکتی آن می باشد. پس اگر قصد جمع کردن پاورپک کامل هیدرولیک به همراه جک را دارید می بایست سرعت مورد نیاز خود را بدانید.
اجزای داخلی جک هیدرولیک نیز عبارتند از قطعات زیر:
- شفت جک: همان میل پیستون جک می باشد که معمولا از جنس کروم ساخته می شود.
- پکینگ: برای آب بندی و جلوگیری از فرار روغن بر روی میل پیستون قرار میگیرند
- اورینگ: برای آب بندی بیشتر در جک استفاده می شود.
- کاسه نمد: بر روی گلویی جک و دور میل استفاده میشود
- سیلندر: بدنه اصلی جک می باشد که تمامی اجزا و قطعات دیگر در داخل آن قرار میگیرند و معمولا از جنس فولاد آبکاری شده ساخته میشوند.
نحوه کار جک هیدرولیک برقی:
برای اینکه از جک های هیدرولیک به صورت برقی استفاده کنید نیاز به یک پاورپک هیدرولیک دارید تا بتوانید تجهیزات و ادوات برقی مورد نظر خود را روی آن سوار کنید. در غیر این صورت امکان استفاده از جک های هیدرولیک به صورت برقی نخواهید داشت و فقط می بایست از طریق پمپ های دستی یا شیر های دستی مخزن دار از آنها استفاده کنید.
نحوه کار آن به این صورت است که پمپ هیدرولیک به یک الکتروموتور کوپل می شود و با وصل کردن جریان برق به الکتروموتور چرخش آن شروع می شود. در نتیجه چرخش موتور پمپ نیز با آن می چرخد و روغن را به داخل سیستم هدایت می کند. روغن بعد از عبور کردن از فیلتر و گذر از فشارشکن داخل شیر برقی می رسد و با صادر کردن فرمان برقی جک نیز به حرکت در می آید.
به وسیله انواع فرمان های شیر برقی هیدرولیک می توانید جک هیدرولیک خود را درجهت های دلخواه خود حرکت دهید و حتی آن را به صورت ثابت نگه دارید.
طراحی و ساخت انواع جک های هیدرولیک در هیدروپرشین.
