شیر برقی هیدرولیک





شیر برقی هیدرولیک یا همان سولنوئید ولو (solenoid valve  ) یکی از انواع شیرهای کنترل جهت هیدرولیک می باشد که برای جهت دادن به مسیر روغن در مسیر دلخواه مورد استفاده قرار می گیرد.



پمپ های هیدرولیک به وسیله الکتروموتور، روغن درون مخزن را به داخل سیستم هیدرولیک هدایت می کند. در این سیستم ها هدف از انجام این امور عملکردن عملگرهای هیدرولیک می باشد که این عملگرها معمولا جک های هیدرولیک می باشند.

جک های هیدرولیک که معمولا به صورت خطی حرکت می کنند نیاز به یک قطعه که به آن فرمان بالا یا پایین رفتن و یا حتی ثابت ایستادن را بدهد دارند. این قطعه همان شیر کنترل جهت هیدرولیک می باشد.

شیر برقی هیدرولیک

شیر برقی هیدرولیک

  • کاربرد شیر برقی هیدرولیک :

این شیر ها در صنایع مختلفی کاربرد دارند که از جمله آنها می توان به صنایع سنگین ، ماشین آلات راه سازی ، دستگاه های تزریق پلاستیک ، پرس های صنعتی ، قالب سازی ها و … اشاره کرد.

به طور کلی اگر در سیستمی نیاز به قدرت زیاد باشد می بایست از سیستم های هیدرولیک استفاده کرد و در سیستم های اتومات هیدرولیک نیز از این شیر ها می بایست برای جا به جایی جک و انتقال نیرو به سازه مورد نظر استفاده کرد.

  • اجزای شیر برقی هیدرولیک:

این قطعه از اجزای مختلف داخلی و خارجی تشکیل شده است که در ادامه به انواع آن می پردازیم.

          بدنه اصلی

          سولنوئید ها

          اسپول

          فنرهای سر و ته

          بوبین یا سیم پیچ (coil)

          مهره های نگه دارنده

          سوکت ها





بدنه اصلی:

بدنه شیر برقی هیدرولیک در واقع بیرونی ترین قسمت آن می باشد که در داخل و روی آن اجزای دیگری سوار می شوند. بدنه شیر محل نگه داری و عبور و مرور روغن هیدرولیک نیز هست که در واقع پل ارتباطی با قسمت های دیگر سیستم می باشد.

سولنوئید ها:

این قطعه بسته به مدل شیر برقی هیدرولیک در دو سر یا یک سر شیر قرار و بر روی بدنه اصلی قرار می گیرد. در واقع بوبین ها بر روی این سولنوئید ها سوار می شوند و با ایجاد میدان مغناطیسی باعث حرکت یک شفت یا خار کوچک داخل این سولنوئید ها می شود. این خارهای کوچک با حرکت و ضربه زدن به اسپول نیز باعث جا به جایی اسپول و عوض شدن مسیر روغن می شوند.

اسپول:

از اصلی ترین قسمت های شیر، اسپول یک شیر برقی هیدرولیک است که در واقع فرمان یک شیر کنترل جهت را مشخص می کند. اسپول داخل بدنه ی شیر قرار می گیرد و قلب تپنده ی آن می باشد. با ساختار خاص خود و جابه جایی آن به وسیله ی سولنوئیدها مسیر روغن بین پورت های ورودی و خروجی تغییر می کند و یا حتی روغن داخل شیر محبوس می شود. دارای مدل های بسیار متنوع و مختلف می باشد که هرکدام از مدل های آن در واقع یک فرمان خاص از حرکت روغن است.

فنرهای سر و ته:

هنگتمی که اسپول در داخل بدنه شیر حرکت کرد و به سمت راست یا چپ رفت نیاز است که دوباره سر جای اول خود برگردد. در اینجا فنرهایی که در سر و ته شیر قرار می گیرند این کمک را به اسپول میکنند و آن را به کحل اولیه خود بر می گردانند.

بوبین:

بوبین ها تنها قسمت برقی این شیر ها می باشند و همانطور که گفتیم بر روی سولنوئید شیر ها بسته می شوند. هنگامی که به این بوبین ها برق وارد می شود به دلیل وجود سیم پیچ مسی که داخل خود دارند باعث به وجود آمدن یک میدان مغناطیسی می شوند که این میدان مغناطیسی باعث به حرکت درآمدن خار های داخل سولنوئید و در نتیجه حرکت اسپول و عملکرد شیر می شوند.

مهره های نگه دارنده:

وظیفه ی این مهره ها نگه داشتن و ثابت کردن بوبین ها بر روی سولنوئید شیر برقی هیدرولیک می باشد.

سوکت :

سوکت ها نیز بر روی بوبین بسته می شوند که وظیفه ی انتقال سیم ها به بوبین را دارند. در دو مدل ساده و چراغ دار تولید می شوند که مدل چراغ دار هنگامی که برق به بوبین وارد می شود با روشن شدن چراغ داخل خود اپراتور را از وجود برق به بوبین مطلع می سازد.

اجزای شیر برقی هیدرولیک هیدروپرشین

  • نحوه کارکرد شیر برقی هیدرولیک:

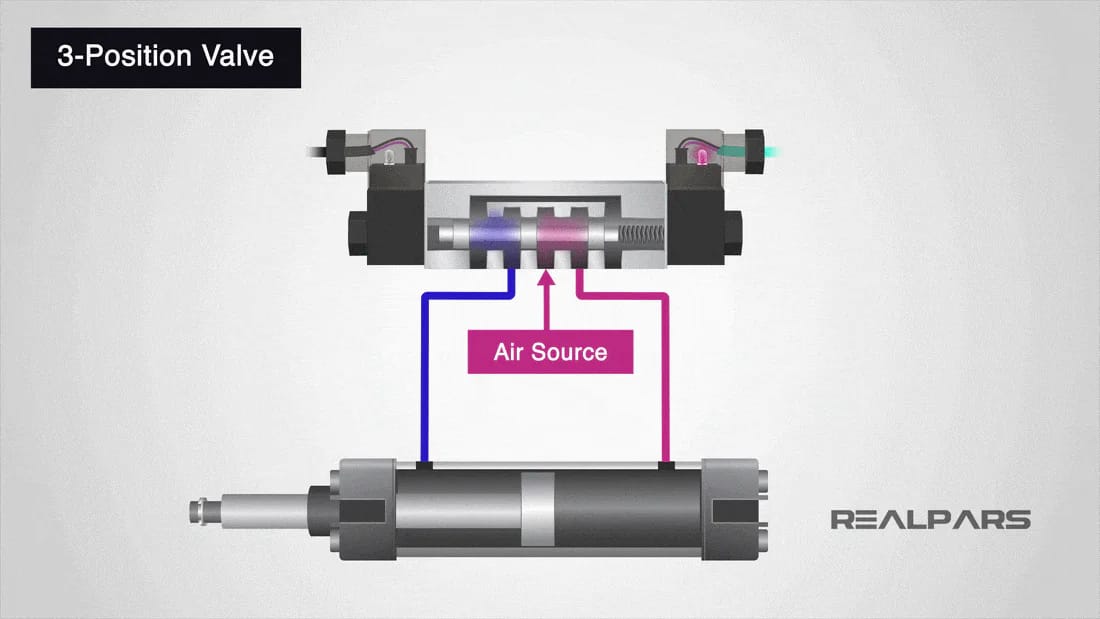

همانطور که در بالا گفته شد هنگامی که به بوبین ها برق وارد می شود، با ایجاد یک میدان مغناطیسی باعث به حرکت درآمدن خار های داخل سولنوئید می شوند. این خارهای کوچک با حرکت و ضربه زدن به اسپول باعث حرکت آن میشوند و در نتیجه روغنی که در داخل شیر و بین برآمدگی های اسپول جمع شده است نیز با این حرکت جا به جا می شود و بین پورت ها حرکت می کند. در شکل زیر نحوه ی جا به جایی روغن را مشاهده می کنید.

نحوه کارکرد شیر برقی هیدرولیک

قیمت شیر برقی هیدرولیک:

به نسبت انواع مختلف این شیر ها قیمت شیر برقی هیدرولیک نیز متغیر است مثلا با توجه به سایز بندی های مختلف این قیمت نیز تغییر می کند .

پس برای خرید شیر برقی هیدرولیک باید درباره  انواع مختلف آن نیز اطلاعات داشته باشیم.



انواع شیر برقی هیدرولیک:

در تقسیم بندی انواع شیر هیدرولیک می توان آن را به دو دسته اصلی تک بوبین و دو بوبین تقسیم کرد.

در مدل های تک بوبین فقط یک عدد بوبین بر روی شیر قرار دارد که در اصطلاح به آنها شیر ها یک کله هیدرولیک نیز می گویند.

شیر های دو بوبین که دارای تنوع بسیار بیشتری نسبت به تک بوبین از نظر فرمان می باشند دارای دو بوبین در ابتدا و انتهای بدنه اصلی خود هستند.

          سایز های مختلف شیر برقی هیدرولیک:

این مدل از شیرهای هیدرولیک دارای سایز های بسیار متنوع و مختلفی هستند که البته تمام این سایزها در مارک ها و برندهای مختلف طبق استاندارند جهانی ساخته می شوند.

سایز این شیر ها که در واحد اینچ خوانده می شود به صورت زیر است:

1/4 – 3/8 – 1/2 – 3/4 – 1 – 1/4 1 – 1/2 1 – 2

که پرمصرف ترین آنها به ترتیب سایز 1/4 و 3/8 می باشد که در سایز 1/4 ، 4 پورت و در سایز 3/8 5 پورت برای عبور و مرور روغن داریم.

          فرمان های شیر برقی هیدرولیک :

شیر برقی هیدرولیک فرمان های بسیار مختلفی دارد که به وسیله ی این فرمان ها می توان نحوه ی عملکرد آنهارا متوجه شد و اگر نحوه نام گذاری آنها و منطق کلی را یاد بگیریم می توانیم تمام این فرمانها را بخوانیم و از عملکرد تک به تک آنها مطلع باشیم.

پس در ابتدا باید نحوه ی نام گذاری آنهارا یاد بگیریم. هرکدام از شیرهای کنترل جهت هیدرولیک برقی دارای فرمان مختص به خود می باشند.

بر روی تمام شیرهای استاندارد جدید یک نماد یا سمبل به صورت خانه های مربعی و خط های راه دهنده  در مربع ها حک شده است که در واقع همان فرمان عملکرد شیر برقی می باشد.



مربع ها:

 مربع ها نشانگر تعداد موضع هایی است که آن شیر می تواند داشته باشد یعنی اگر یک شیر دو مربع را نشان دهد یعنی فقط در دو موضع مختلف عمل می کند. حال این دو موضع می توانند حالت های مختلفی از حرکت باشند.

حروف:

 در بالای مربع ها حروفی انگلیسی به صورت A,B,P,T  درج شده است که در واقع مسیرها و پورت های یک شیر را نشان می دهد.

هر شیر برقی هیدرولیک در قسمت پایین خود 4 یا 5 پورت برای ورود و خروج روغن دارد که این پورت ها با حروف انگلیسی نشان داده می شوند.


P = مسیر ورود روغن به داخل شیر

T = مسیر خروج روغن به داخل تانک یا مخزن

A = مسیر خروج روغن به سمت عملگر 1

B = مسیر خروج روغن به سمت عملگر 2


در شیر های 1/4 چهار پورت داریم که همان A.B.P.T  هستند ولی در شیرهای 3/8 پنج پورت داریم و آن پورت اضافه همان T  می باشد که به دلیل وجود حجم زیاد روغن دو عدد پورت تخلیه در این شیرها در نظر گرفته شده است.

خط های راه دهنده:

این خط ها داخل مربع ها قرار می گیرند و نشان می دهند که در این مربع(موضع) کدام پورت ها به یکدیگر راه دارند. مثلا اگر یک فلش در مربع سمت چپ، از پورت P  به پورت A راه داشته باشد یعنی در این موضع روغن از سمت ورودی روغن به سمت خروجی عملگر 1 راه دارد.

حال که با نمادها آشنایی پیدا کردیم نوبت به نام گذاری آن ها می رسد.

به طور کلی نام گذاری ها به صورت دو عدد گفته می شود مثلا 4/3 (بخوانید 4 به 3)

قاعده ی آن به این صورت است که عدد اول نشانگر تعداد پورت های موجود بر روی شیر است و عدد دوم بیانگر تعداد موضع (مربع ها) های روی شیر است.

انواع فرمانهای استاندارد شیر برقی هیدرولیک:

4/2: دارای 4 پورت و دو موضع می باشد (شیر برقی هیدرولیک تک بوبین و شیر های حافظه)

3/2 : داری 3 پورت و دو موضع می باشد (شیرهای پاپت ایستاده یا نشسته)

4/3 : که از پرمصرف ترین شیرهای هیدرولیک هست و دارای 4 پورت و 3 موضع می باشد (شیرهای دو بوبین مثل شیر برقی هیدرولیک وسط بسته ، شیر برقی هیدرولیک وسط باز ، شیر برقی هیدرولیک P بسته)



فرمان های شیر برقی هیدرولیک هیدروپرشین

  • نکات ضروری در انتخاب و خرید شیر برقی هیدرولیک :



انتخاب فرمان :

نکاتی که می بایست در این مورد در نظر بگیرید مهمترین آن ها انتخاب فرمان مناسب برای سیستم شما می باشد. همانطور که در قسمت بالا توضیح دادیم شیر های برقی فرمان های بسیار متنوعی دارند که با مطالعه آنها می توانید به فرمان مناسب با عملکرد دلخواه خود دست پیدا کنید. مثلا اگر شما یک جک هیدرولیک دارید که می خواهید در 3 موضع آن را کنترل کنید ، مثلا هم باز شدن و هم بسته شدن و هم اینکه کورس را در بین راه نگه دارید می بایست از فرمان وسط بسته استفاده کنید.



سایز مناسب :

مورد بعدی که می بایست در نظر گرفت انتخاب سایز مناسب است.

انتخاب سایز بسته به مقدار دبی است که سیستم شما نیاز دارد. مثلا اگر نیاز یک پمپ با دبی 60 لیتر دارید می بایست یک شیر برقی هیدرولیک با سایز 3/8 را در سیستم خود طراحی کنید. چرا که انتخاب سایز نامناسب برای سیستم می توانید منجر به کندی عملکرد کل مجموعه شما شود.

ولتاژ مناسب :

انتخاب ولتاژ ورودی به بوبین ها نیز کار بسیار ساده ای است. به این صورت که شما می بایست به واسطه نیروی برقی که می توانید برای شیر تامین کنید ، بوبین را انتخاب کنید. مثلا اگر برق شما از برق شهری تامین می شود باید بوبین 220 ولت را برای شیر خود انتخاب کنید.

همچنین در فضاهایی که برق شهری وجود ندارد و با برق های باطری ، UPS و یا هر منبع دیگر تامین می شود می بایست از بوبین 12 ولت استفاده کرد.
