شیر بالابری هیدرولیک

1,500,000تومان4,850,000تومان

سایز رزوه ورودی 3/8 و خروجی 1/2

موجود در 3 لیتراژ مختلف 20 لیتر ، 40 لیتر و 80 لیتر



*برای نمایش موجودی و قیمت از قسمت پایین دبی مورد نظر را انتخاب کنید*

پاک کردن
شناسه محصول: BLB-VLV دسته:

توضیحات

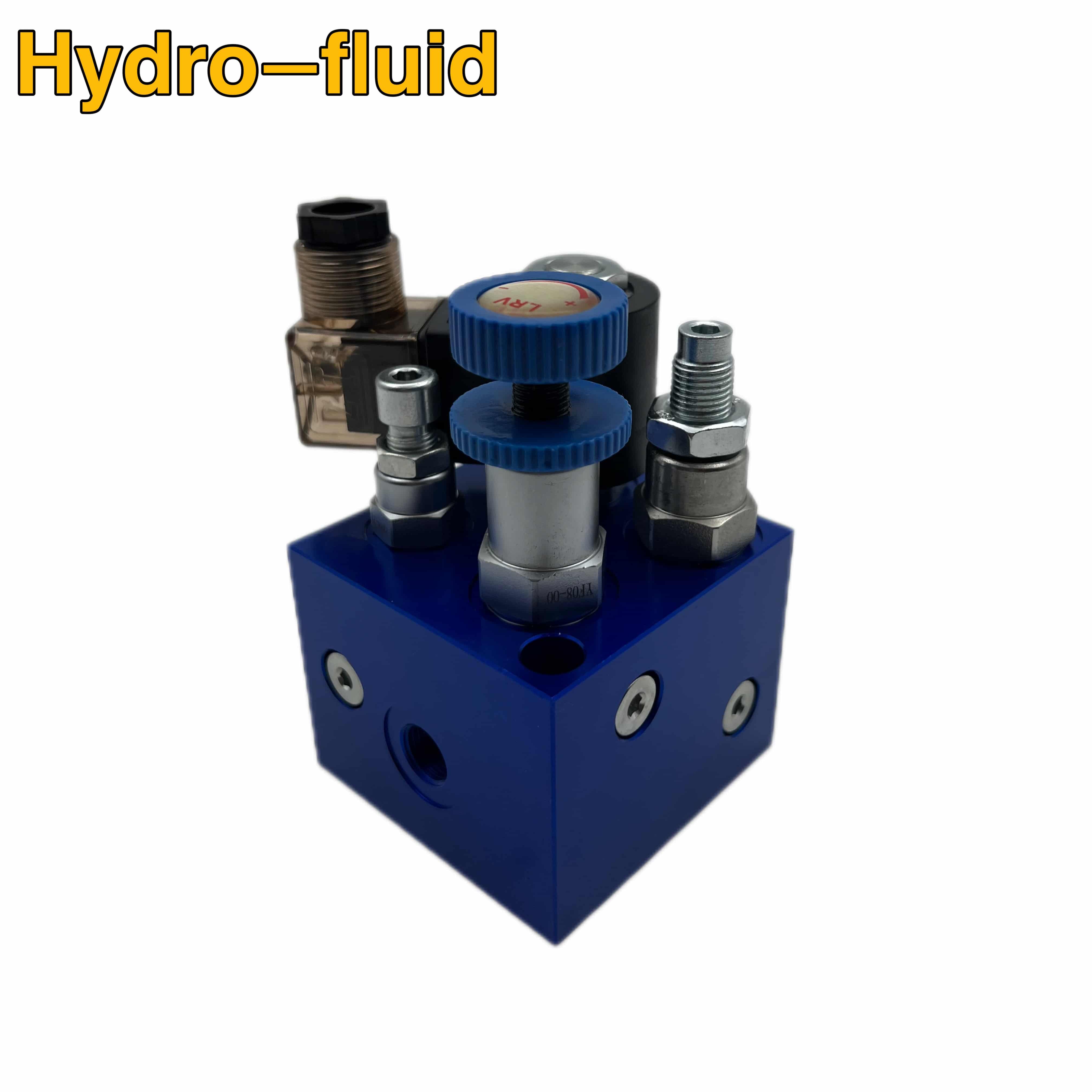

شیر بالابری هیدرولیک

شیر بالابری هیدرولیک یکی از جامع ترین از انواع شیر برقی هیدرولیک می باشد که به دلیل وجود قطعات مختلف بر روی یک بلوک استاندارد باعث شده تا در بیشتر بالابر های هیدرولیک از این شیر استفاده شود.

این قطعات عبارتند از یک شیر برقی کارتریجی ، فشارشکن ، فلو کنترل ، چک ولو و پیچ تخلیه اضطراری که باعث می شود کنترل دقیقی بر روی بالابر هیدرولیک داشته باشیم.



  • قیمت شیر بالابری هیدرولیک :

قیمت این شیر ها نیز مانند تمامی قطعات دیگر بستگی به نوع ساخت ، سایز و قطعاتی که بر روی آن به کار رفته است دارد.

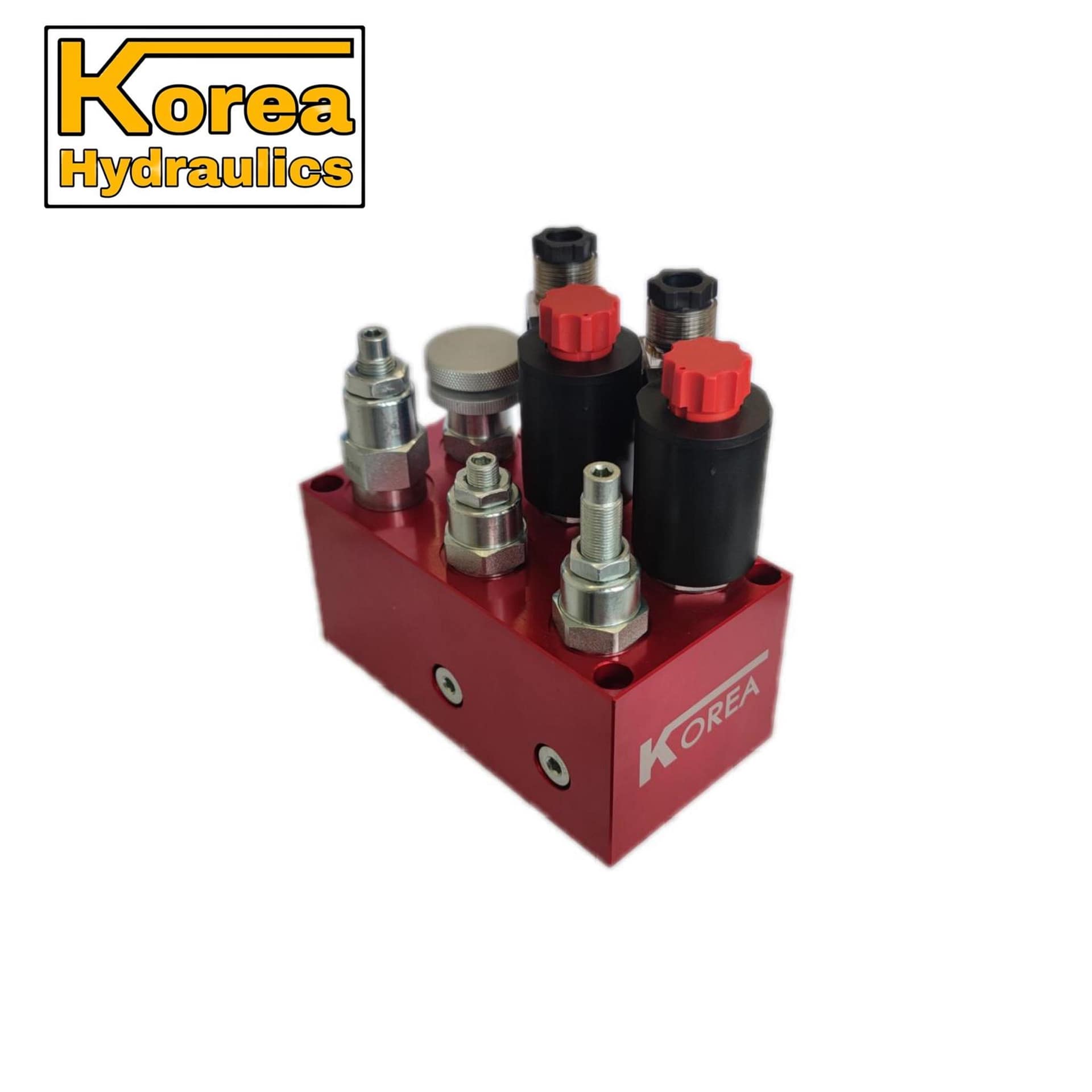

در این مدل از شیرها سایز بندی بسته به دبی عبوری بر واحد لیتر در دقیقه دارد. در 3 رنج 20 لیتر ، 40 لیتر و 80 لیتر ساخته شده اند که در سایزهای 20 و 40 لیتر شیر تک بوبین و در لیتراژ 80 لیتر شیر دو بوبین می باشد.

*قیمت مدل های مختلف را می توانید از ابتدای همین صفحه مشاهده کنید*

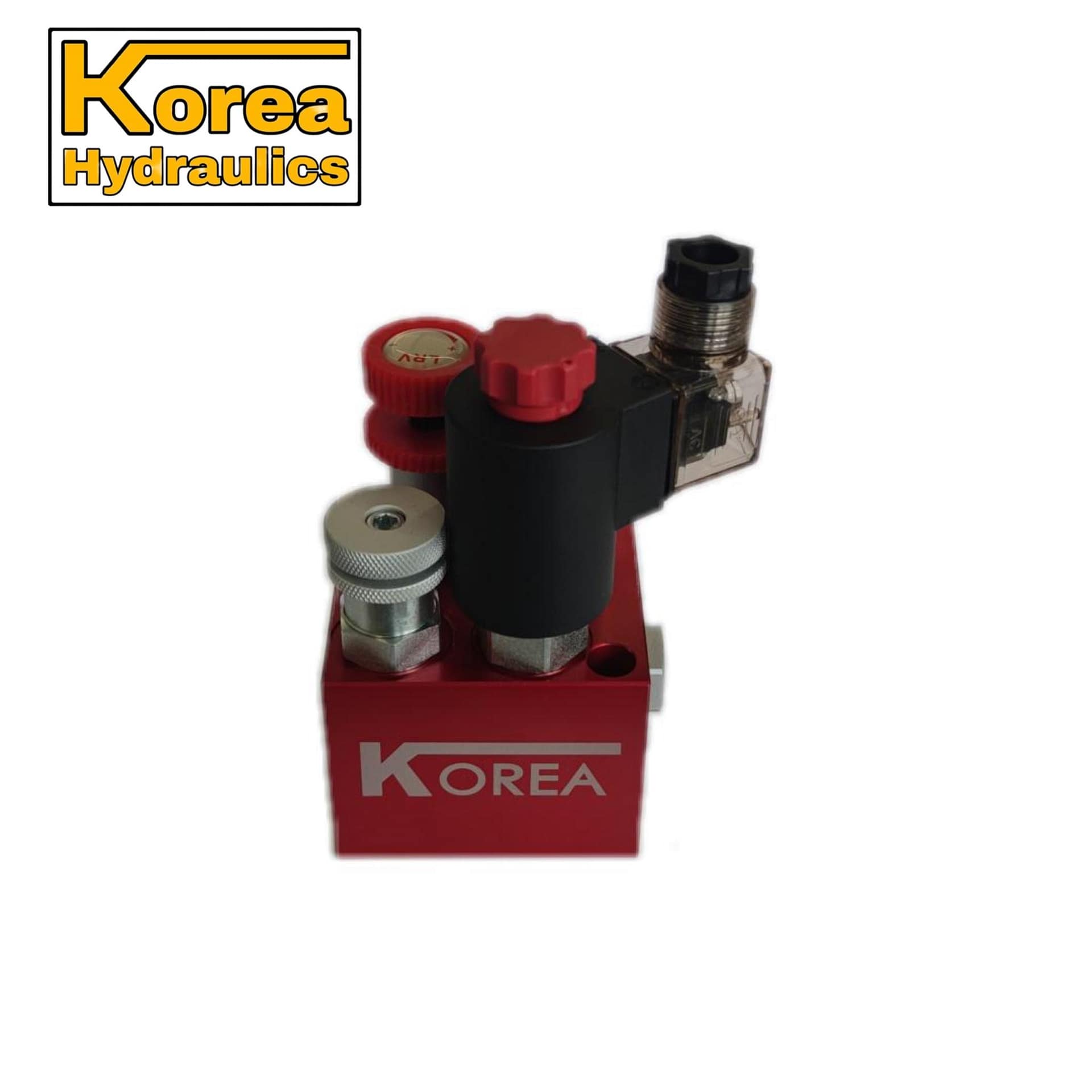

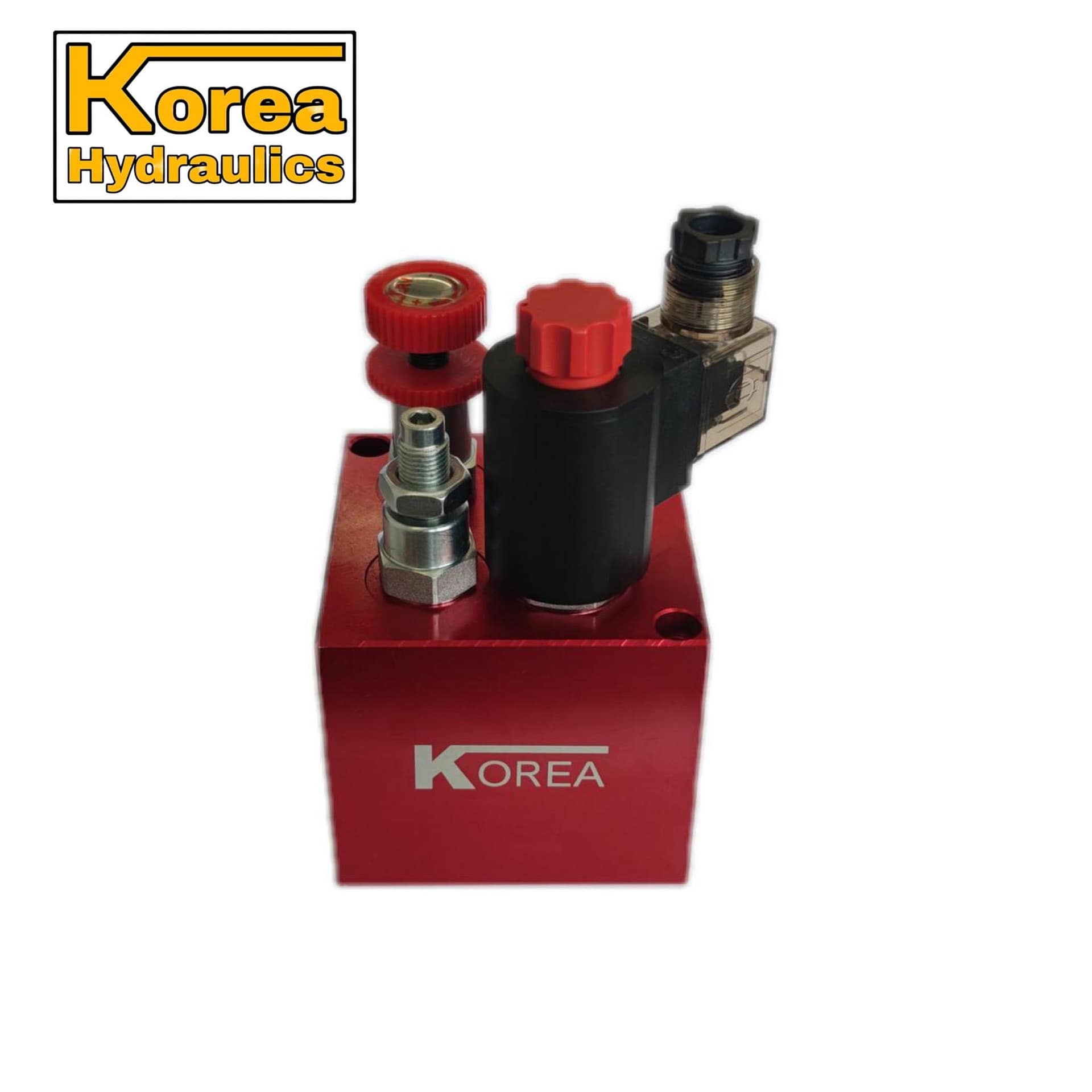

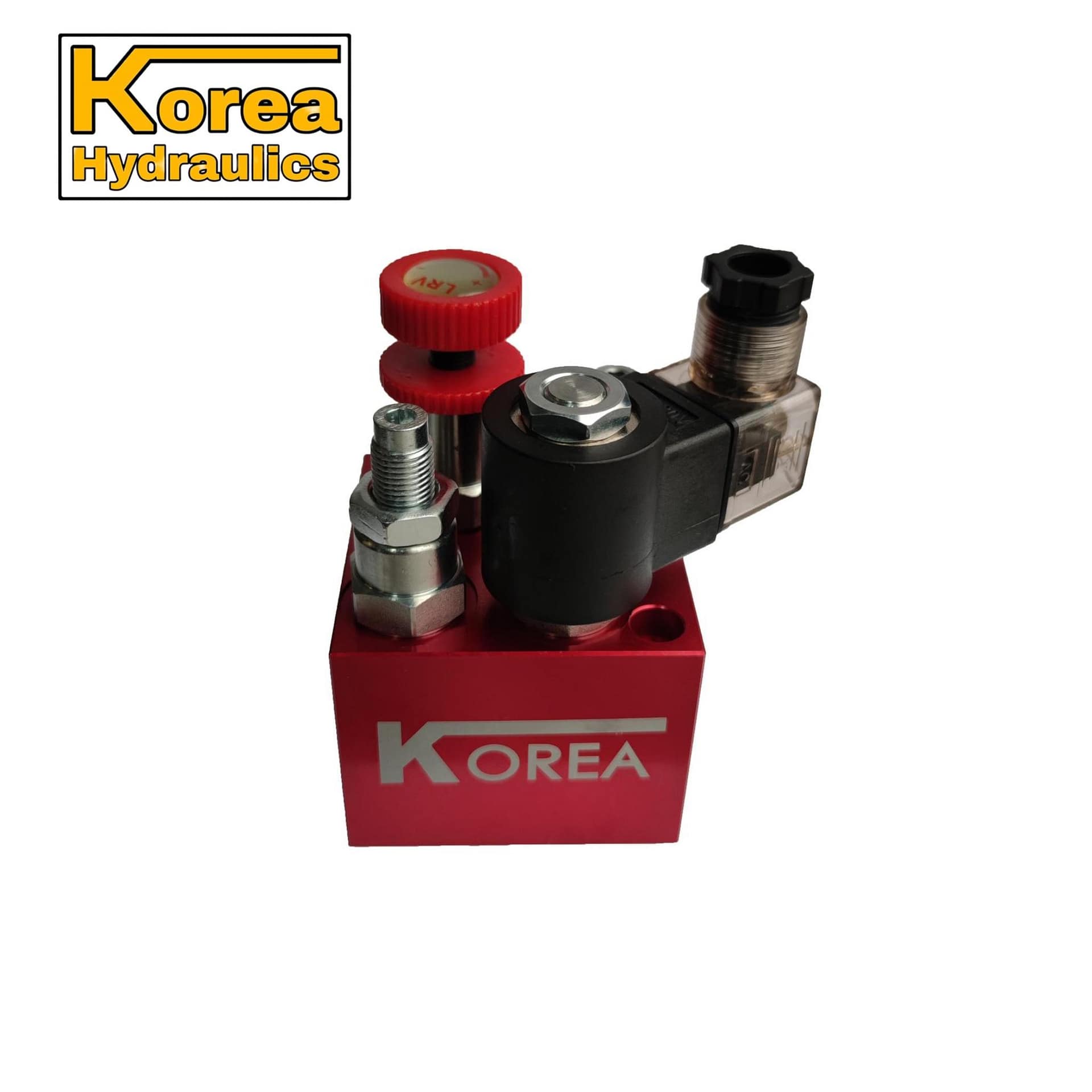

شیر بالابر هیدرولیک هیدروپرشین





  • کاربرد و نحوه کارکرد شیر بالابری هیدرولیک :

همانطور که از اسم آن پیداست این شیر مخصوص بالابر های هیدرولیک می باشد که در کنار یک پاورپک هیدرولیک به کمک سیستم می آید تا بتوانیم کنترل خوبی بر روی سیستم داشته باشیم.

اما این قطعات به کار رفته برای چه کارکردی می باشند و چرا از شیرهای معمولی هیدرولیک استفاده نمی کنیم؟؟

در ادامه به معرفی انواع قطعات آن می پردازین تا به جواب این سوال برسیم .



  • شیر برقی :

بر روی تمام بلوک های بالابری یک شیر برقی کارتریجی از نوع پاپت به کار رفته است که به وسیله آن کنترل جهت جک هیدرولیک را انجام می دهیم. به دلیل اینکه این شیر از نوع پاپت می باشد یعنی دو عدد چک ولو در خود شیر برقی تعبیه شده است ، به هیچ عنوان لیک و یا برگشت روغن را نداریم و این امر باعث می شود تا آسانسور در زمان بارگیری جا به جا نشود. در صورتی که شیر های معمولی دارای نشت داخلی می باشند.



  • فشار شکن :

فشار کاری یک سیستم هیدرولیک رابطه ی مستقیم با وزن دارد. یعنی هرچه فشار بالاتر باشد نیرویی که اعمال می کند بیشتر و وزنی که تحمل می کند هم بیشتر است.

فشارشکنی که بر روی بلوک شیر بالابری هیدرولیک وجود دارد را می توان بر روی فشار دلخواه تنظیم نمود تا نیروی مناسب را بر روی جک هیدرولیک داشته باشیم. این تنظیم بسیار مهم بوده چرا که اگر فشار کم باشد باعث سقوط و اگر زیاد باشد باعث آسیب دیدن سازه می شود.



  • فلو کنترل :

عامل مهم بعدی در بالابرهای هیدرولیکی کنترل سرعت می باشد.

اگر سرعت زیاد باشد در هنگام پایین آمدن بالابر حسی شبیه به سقوط را تجربه می کنیم و در بالا رفتن نیز به دلیل سرعت زیاد آسیب های احتمالی به سازه و یا مسافران را خواهیم داشت. همینطور سرعت پایین نیز روند کار را کند خواهد کرد.

به وسیله فلوکنترل می توان حجم ورود روغن به بالابر را کنترل کرد که در نهایت منجر به کنترل سرعت می شود.



  • تخلیه اضطراری :

فرض کنید در طبقات فوقانی ساختمان قرار دارید و برق قطع می شود. در این حالت عملا سیستم هیدرولیک ما خاموش و بالابر پایین بر نمی گردد.

بر روی شیر بالابری هیدرولیک یک پیچ مخصوص این کار وجود دارد که با باز کردن آن باعث خروج روغن از جک به صورت کاملا آرام شده و بالابر به سمت پایین حرکت می کند.



  • چک ولو یا سوپاپ :

هنگامی که وزن زیادی بر روی بالابر باشد نیروی مستقیم بر روی روغن اعمال می شود و روغن به دلیل ماهیت خود نیاز به فرار به سمت مخالف را دارد. اگر چک ولو وجود نداشته باشد مقداری از روغن به سمت پمپ حرکت کرده و باعث برگشت جک بدون اینکه به آن فرمان داده باشیم می شود.



تمامی قطعات نام برده شده در بالا باعث کنترل هرچه بهتر بر روی بالابر شده و به همین دلیل استفاده از شیر بالابری هیدرولیک بسیار بهتر از شیرهای برقی معمولی می باشد.



اطلاعات فنی شیر بالابری هیدرولیک :

برای دریافت اطلاعات بیشتر کاتالوگ را از قسمت زیر دریافت کنید :


دانلود کاتالوگ شیر بالابری هیدرولیک




0/5 (0 نظر)

جدول ویژگی‌ها

بیشتر
برند

KOREA Hydraulic

کشور سازنده

چین

حداکثر لیتراژ

20 لیتر, 40 لیتر, 80 لیتر
