شیر برقی آب HPC - نرمال کلوز ۲۲۰,۰۰۰ تومان۳,۰۵۰,۰۰۰ تومان

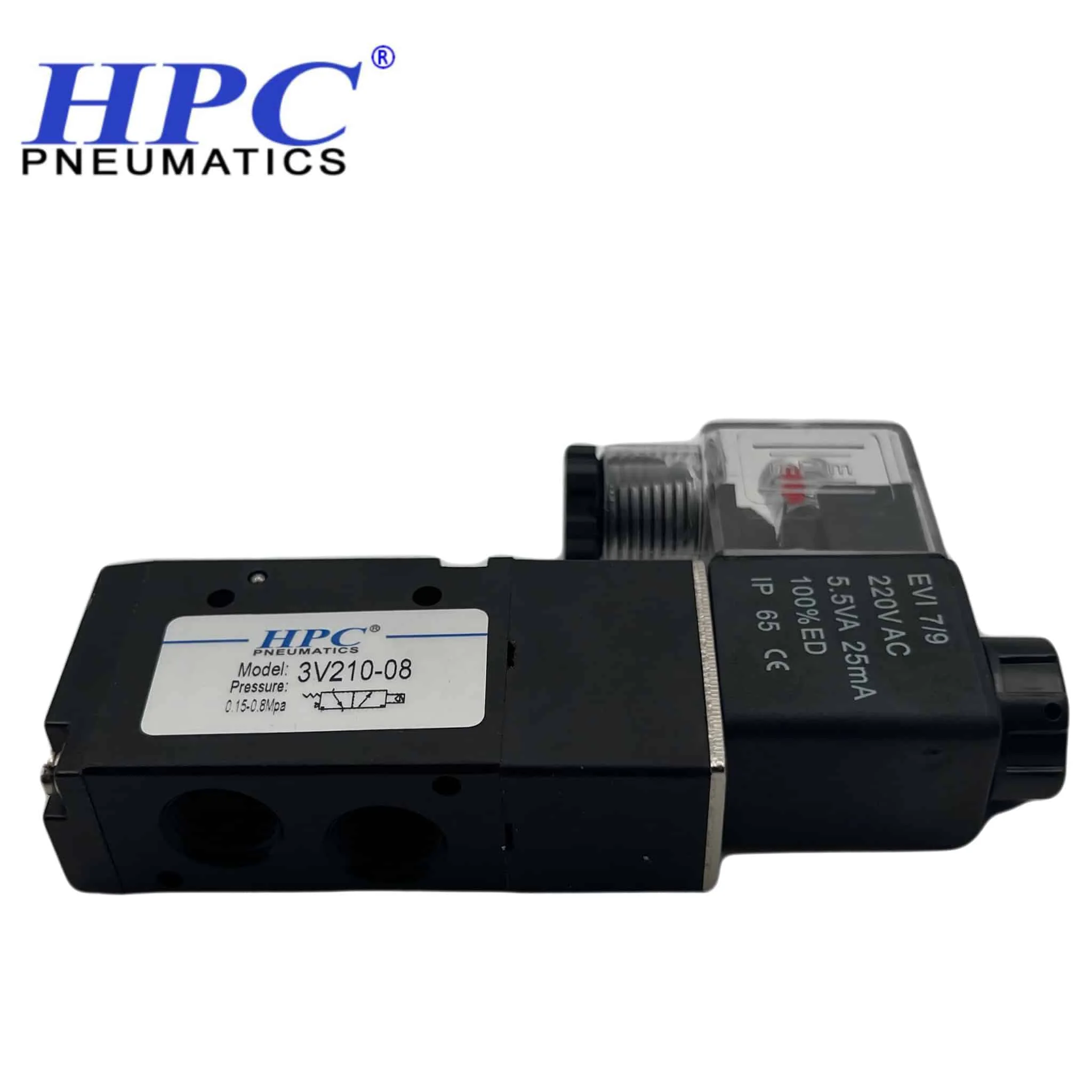

شیر برقی پنوماتیک 3/2 HPC

۲۴۹,۰۰۰ تومان۵۹۰,۰۰۰ تومان

  • برند HPC
  • فرمان 3/2
  • فشار کاری تا 10 بار
  • استفاده از x-ring و طول عمر بالاتر
  • قابل استفاده برای باد

خدمات حرفه ای به مشتریان:

حفاظت از خرید:

شناسه محصول: 3V-SR دسته:
اشتراک گذاری :

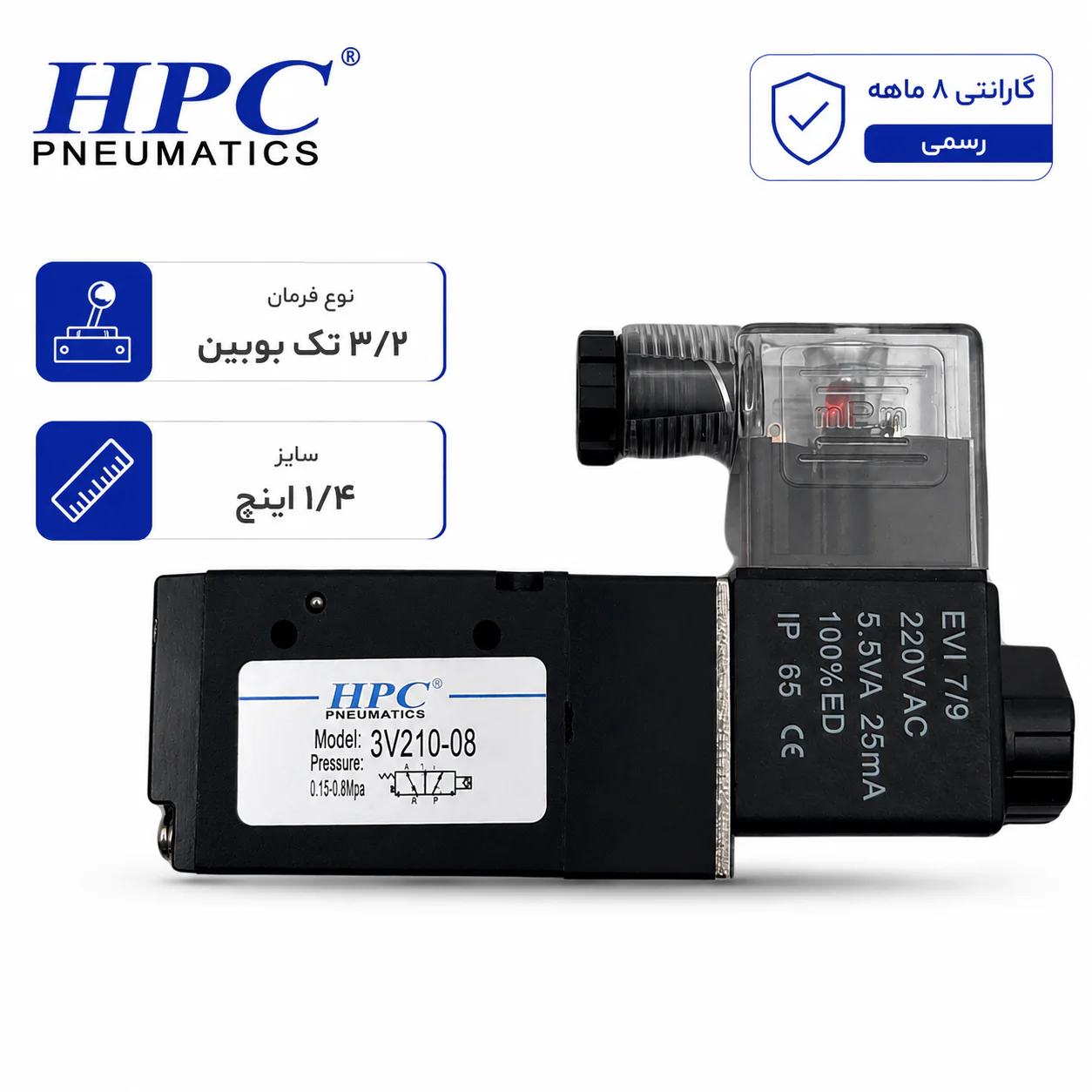

شیر برقی پنوماتیک 3/2

شیر برقی پنوماتیک 3/2 یکی از پر مصرف ترین شیرهای برقی در سیستم پنوماتیک می باشد که دارای 3 پورت برای ورود و خروج باد و دو موضع مختلف است.

در ادامه به نحوه عملکرد و فرمان آن می پردازیم









[aparat id=’A8pXr’]



شیر برقی پنوماتیک 3/2 چگونه کار می کند؟

90 درصد استفاده ی این شیر برای عملگرهای خطی پنوماتیک مثل جک پنوماتیک می باشد.

شیرهای 3/2 دارای 3 پورت می باشد. یک پورت برای ورود هوا از کمپرسور – یک پورت برای مسیر رفت به جک و یک پورت نیز مخصوص تخلیه هوای اضافه می باشد.

همینطور این شیر دارای 2 موضع می باشد که در یک حالت مسیر ورود به مسیر جک راه دارد و در حالت دیگر مسیر ورود هوا کاملا بسته است ، مانند تصویر زیر :



شیر برقی پنوماتیک 3/2 هیدروپرشین

پس این مدل ار شیر ها مثل شیر برقی پنوماتیک 5/2 نیستند که هم رفت جک را کنترل کنند و هم برگشت آن را. این شیر ها می توانند فرمان را فقط در یک جهت رفت یا برگشت جک صادر کنند.



نحوه استفاده از شیر برقی پنوماتیک 3/2 :

همانطور که در بالا گفتیم این شیر توانایی انتقال جک به یک مسیر رفت یا برگشت را دارد چرا که فقط یک پورت مخصوص انتقال باد به جک بر روی آن است. حال این سوال پیش می آید که چگونه میر دیگر جک را کنترل کنیم؟؟

در جواب این سوال می بایست گفت از این شیرها تنها در 2 حالت می توان استفاده کرد:

1- اول اینکه جک پنوماتیک می بایست فنر برگشت باشد. بعضی از جک های پنوماتیک بنا بر خواسته دستگاه ساز و نیاز های سیستم به صورت فنر برگشت ساخته می شوند. در این حالت مسیر رفت جک به وسیله فرمان شیر 3/2 و مسیر برگشت آن به وسله ی فنری که داخل سیلندر قرار دارد طی می شود ، مانند تصویر زیر :





شیر برقی پنوماتیک 3/2 هیدروپرشین



2- در حالت دوم اگر نیروی زیادی بر روی جک باشد که توان مقابله با نیروی باد پشت پیستون را داشته باشد نیز می توان از شیر برقی پنوماتیک 3/2 استفاده کرد. به این صورت که شیر 3/2 فرمان داده و باد پشت سیلندر جک می رود و مسیر رفت انجام می شود. هنگام برگشت وزنی که بر روی جک قرار دارد به نیروی باد غلبه می کند و مسیر برگشت نیز طی می شود.



سایز بندی و قیمت شیر برقی پنوماتیک 3/2 :

قیمت این شیرها نیز بسته به سایز مورد نظر و برند متغیر می باشد.

سایز بندی این شیر ها به ترتیب از کوچک به بزرگ 1/8 – 1/4 و 1/2 می باشد.

برند HPC نیز بر خلاف دیگر برند ها از X-RING در طراحی و ساخت این قطعات استفاده می کند که همین امر باعث شده خرابی این شیر ها کم و طول عمر و کارایی آن ها بیشتر شود.






*می توانید این شیر برقی را با بهترین قیمت و کیفیت از هیدروپرشین خریداری کنید*

صفحه اینستاگرام هیدروپرشین :

Hydropersian@




0/5 (0 نظر)
برند

HPC

سایز شیر برقی

سایز 1/2 اینچ, سایز 1/4 اینچ, کبریتی 1/8

ولتاژ شیر برقی

12 ولت, 220 ولت, 24 ولت
