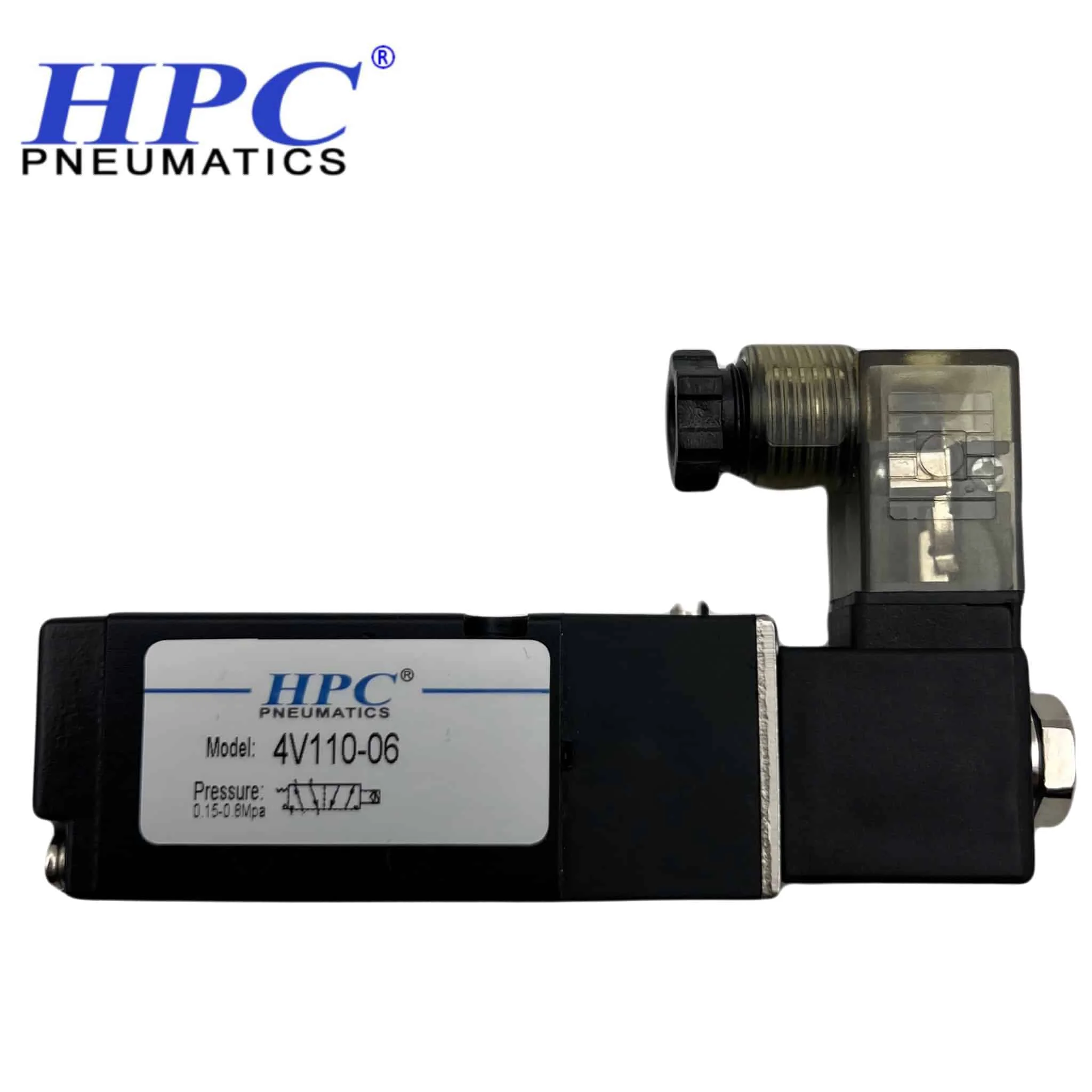

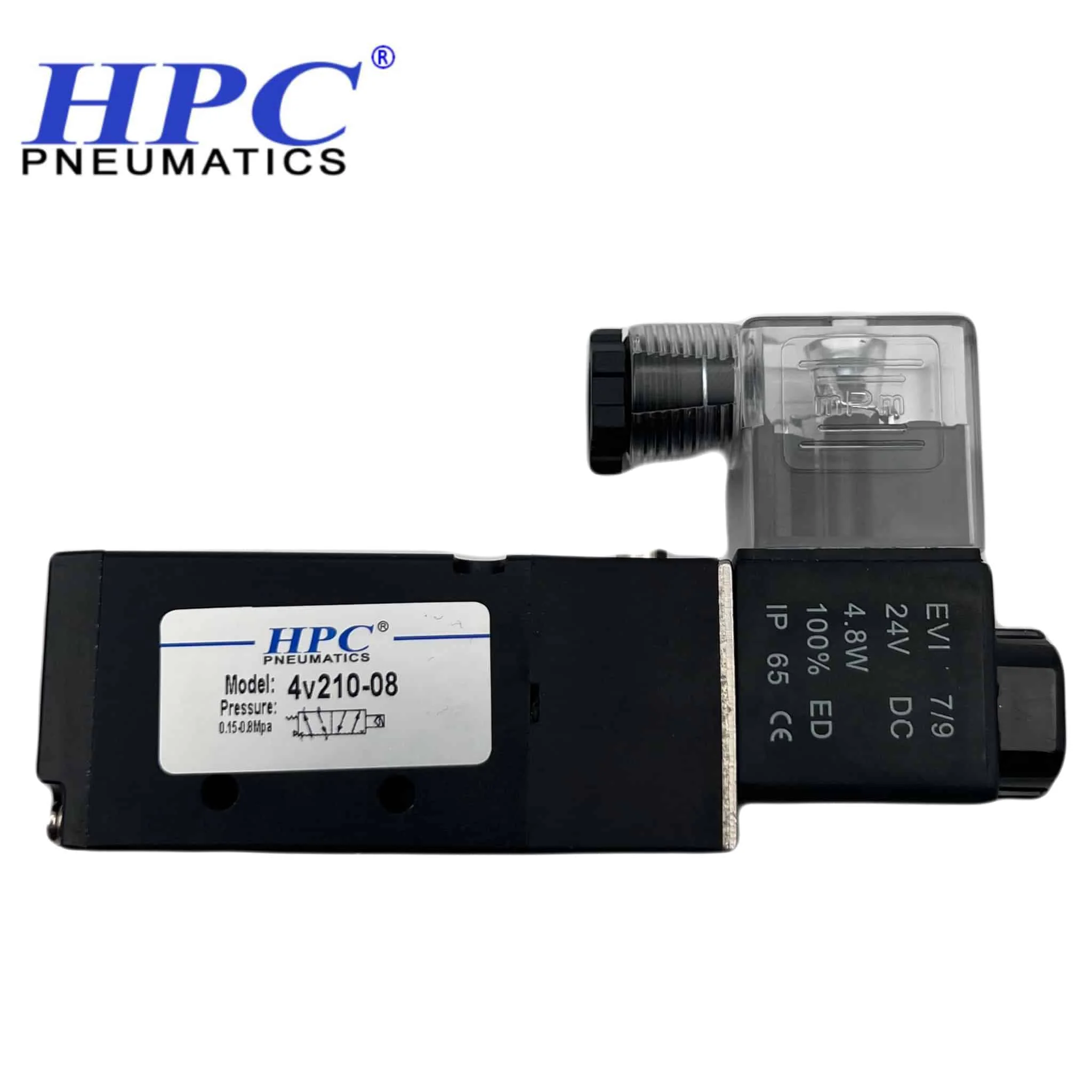

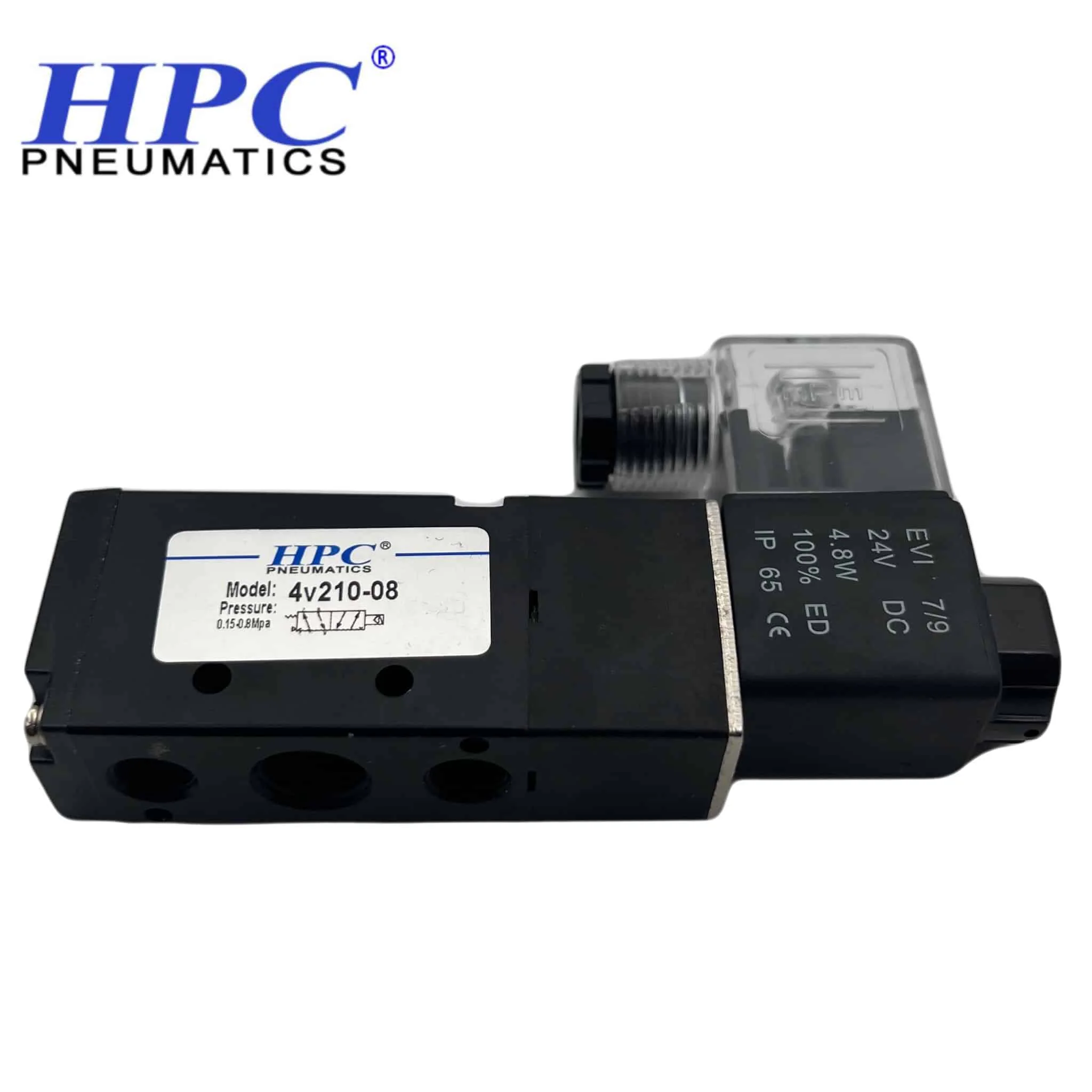

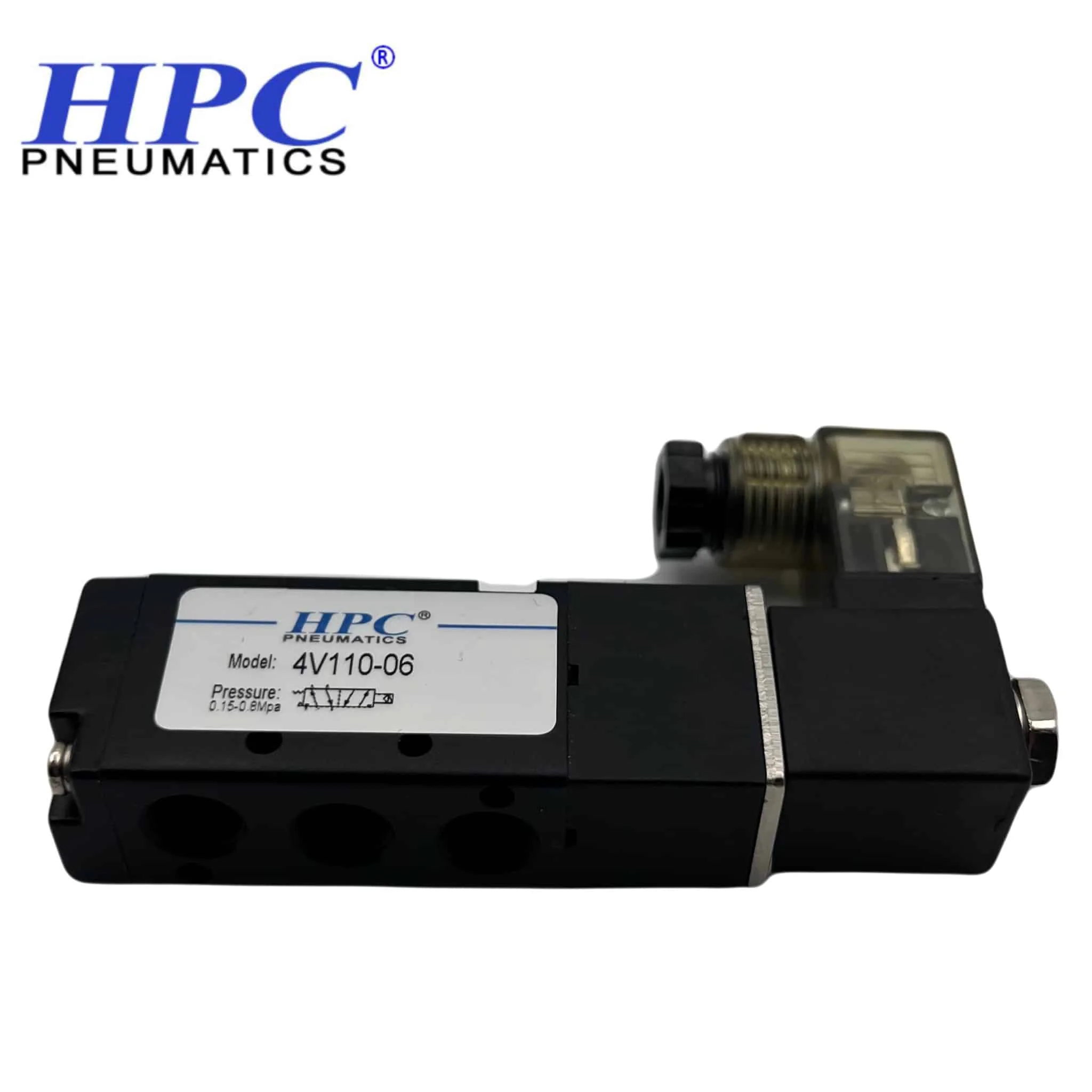

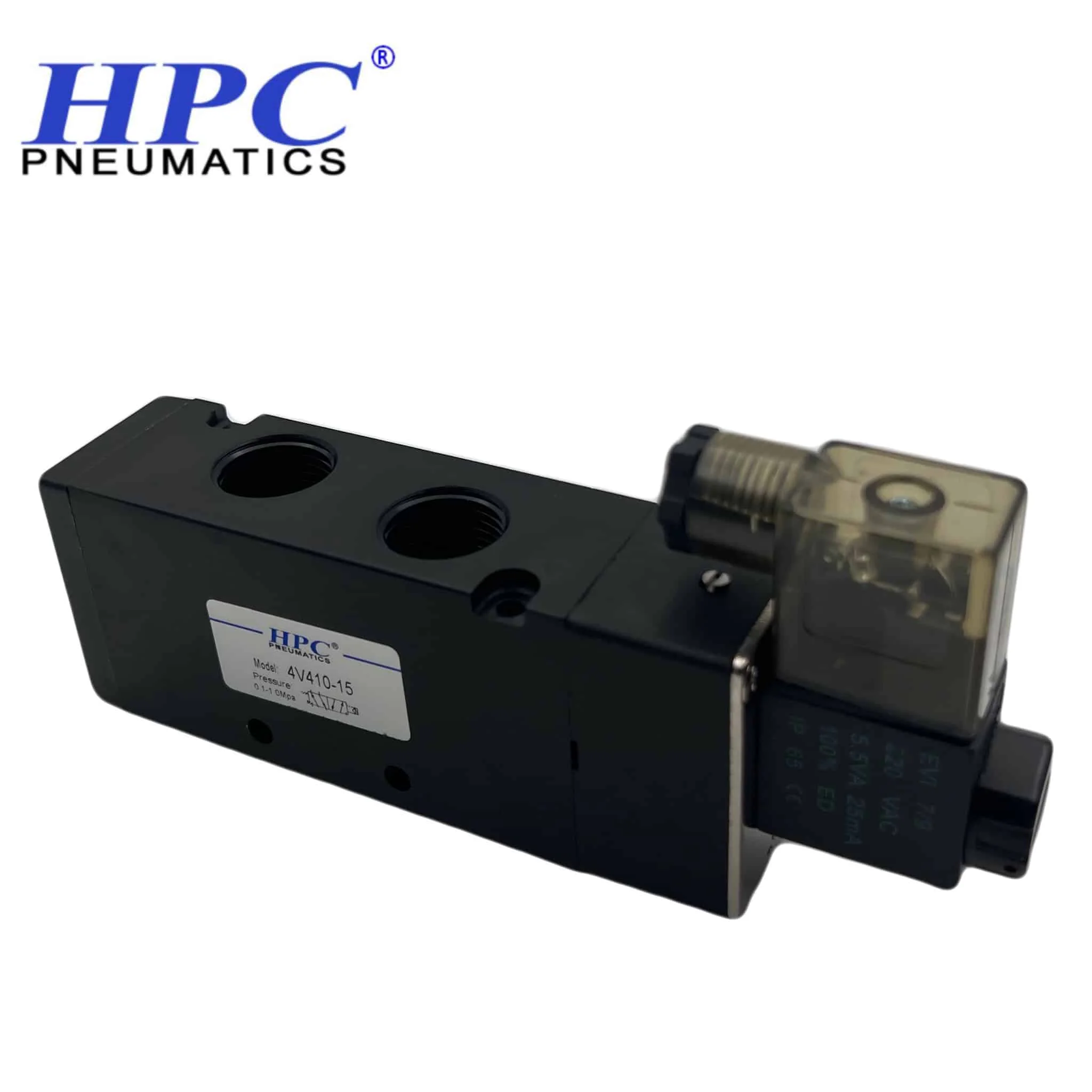

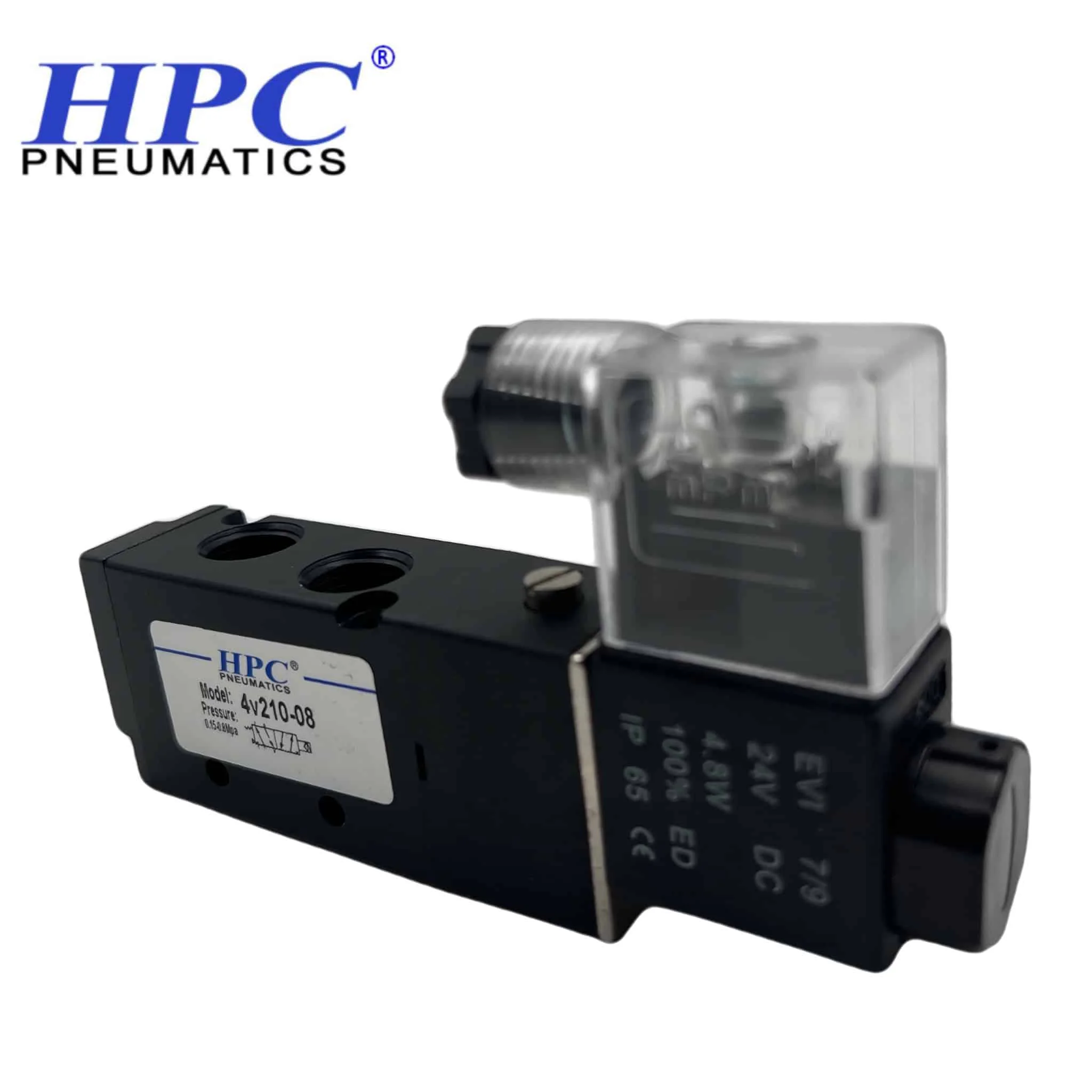

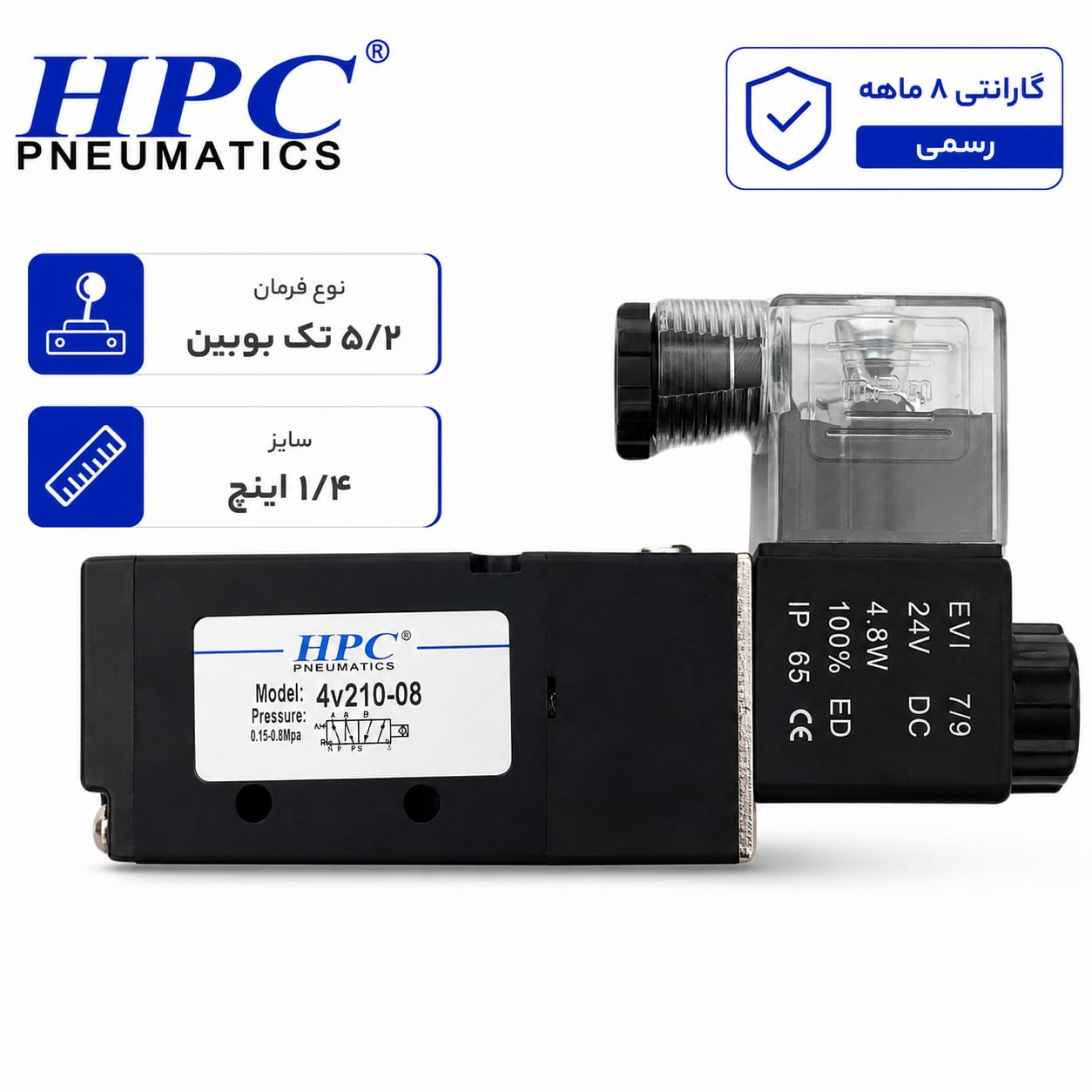

شیر برقی پنوماتیک 5/2 تک بوبین HPC

۴۶۰,۰۰۰ تومان۹۹۵,۰۰۰ تومان

  • برند HPC
  • فرمان 5/2 تک بوبین
  • فشار کاری تا 10 بار
  • استفاده از x-ring و طول عمر بالاتر
  • قابل استفاده برای باد

خدمات حرفه ای به مشتریان:

حفاظت از خرید:

شناسه محصول: 4V-SR دسته: برچسب:
اشتراک گذاری :

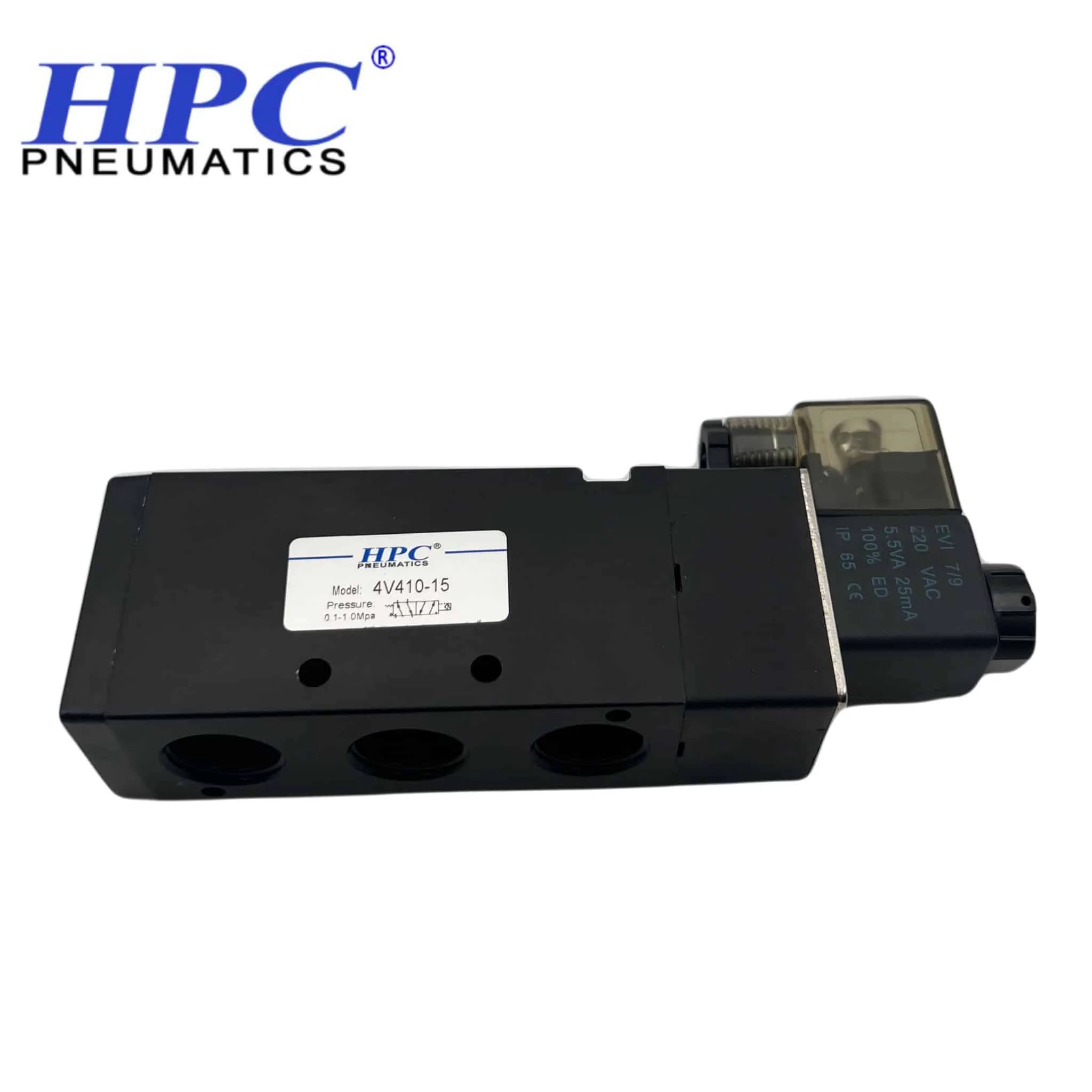

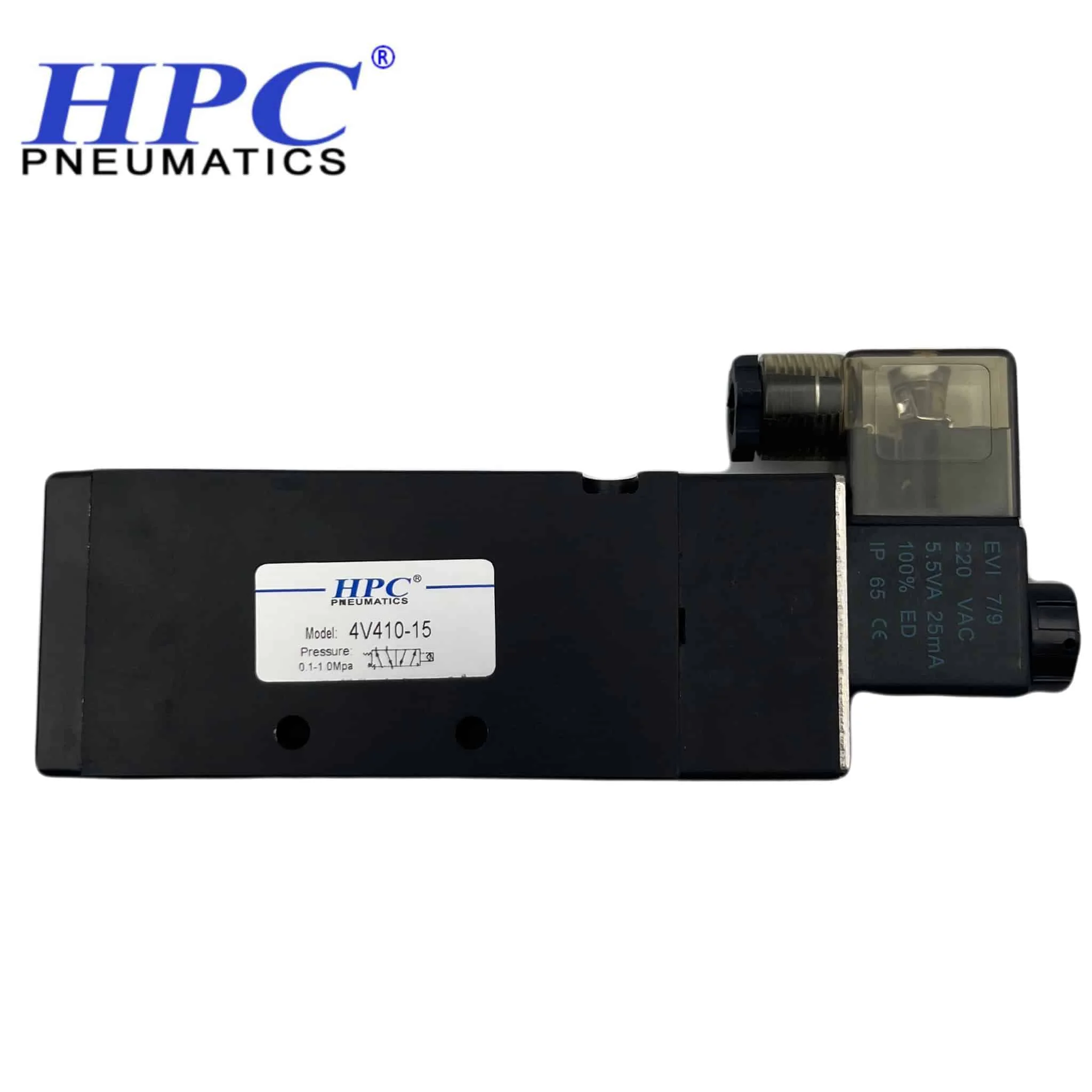

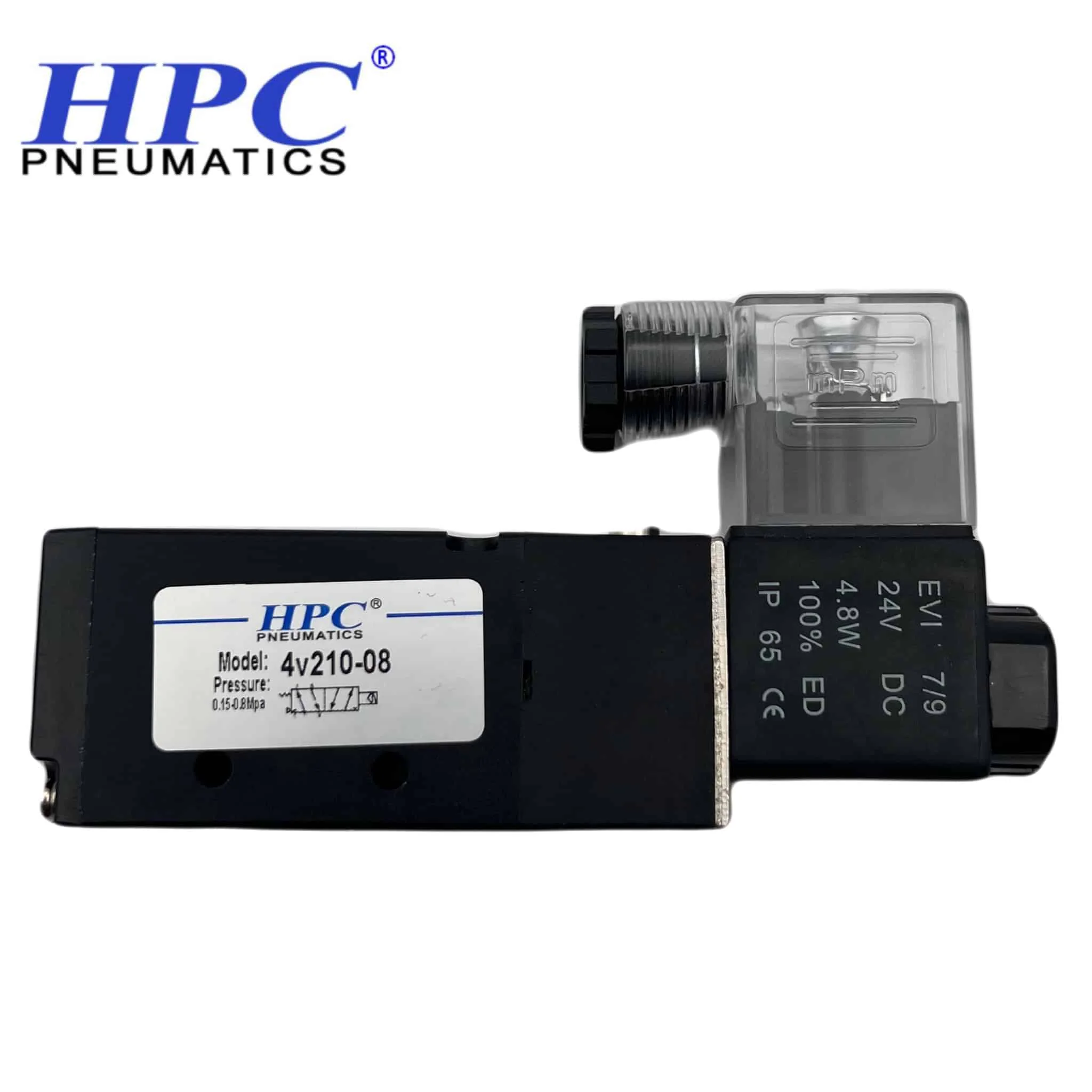

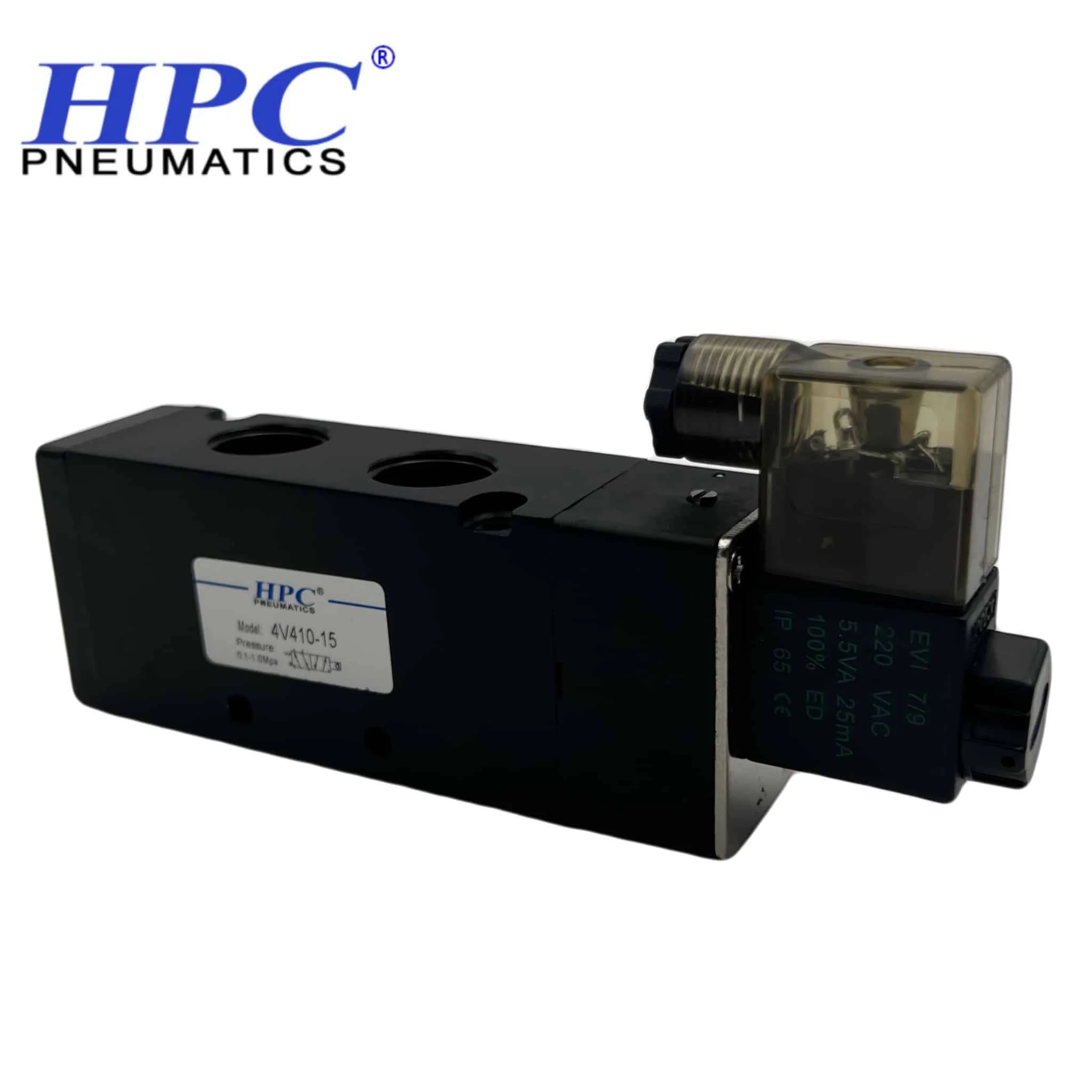

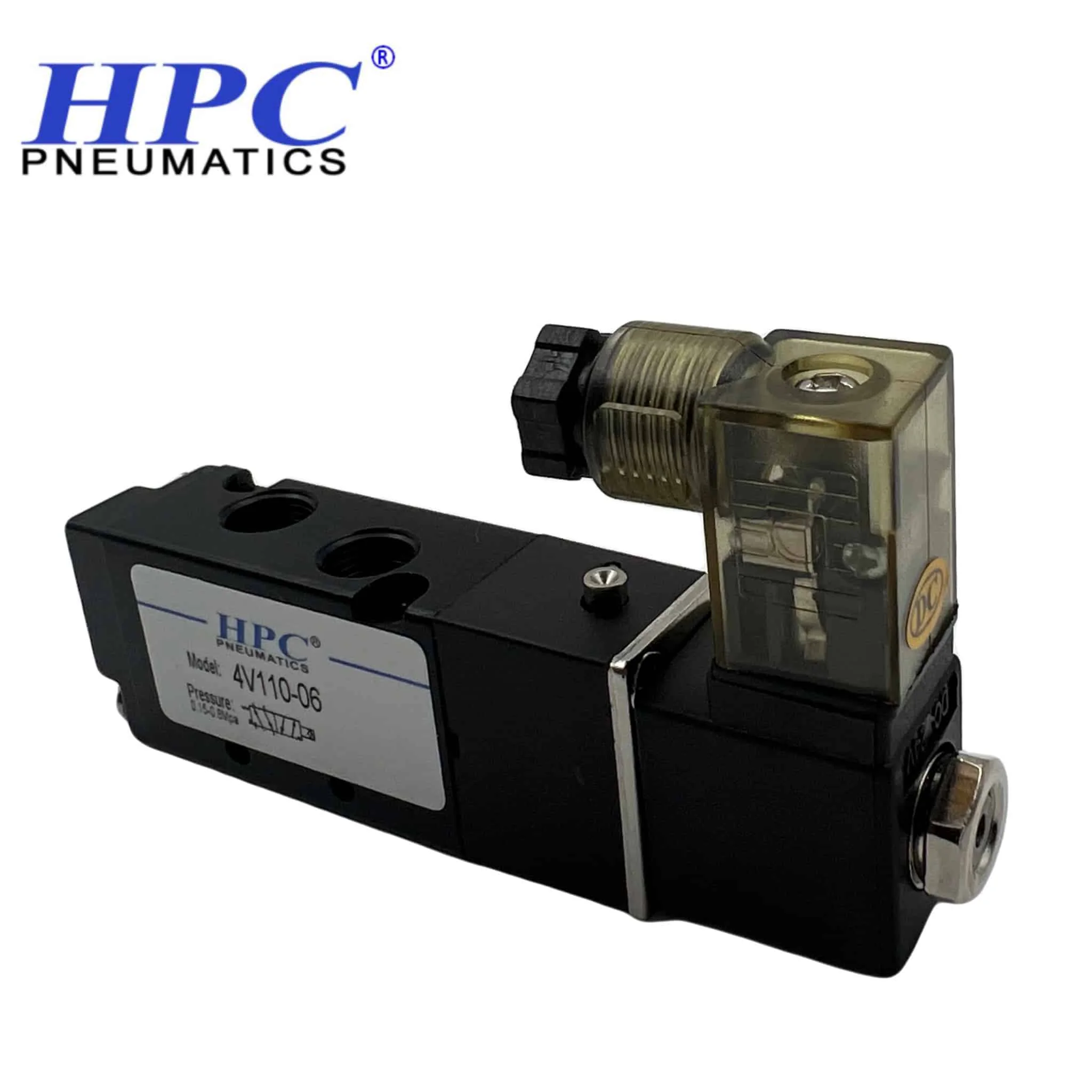

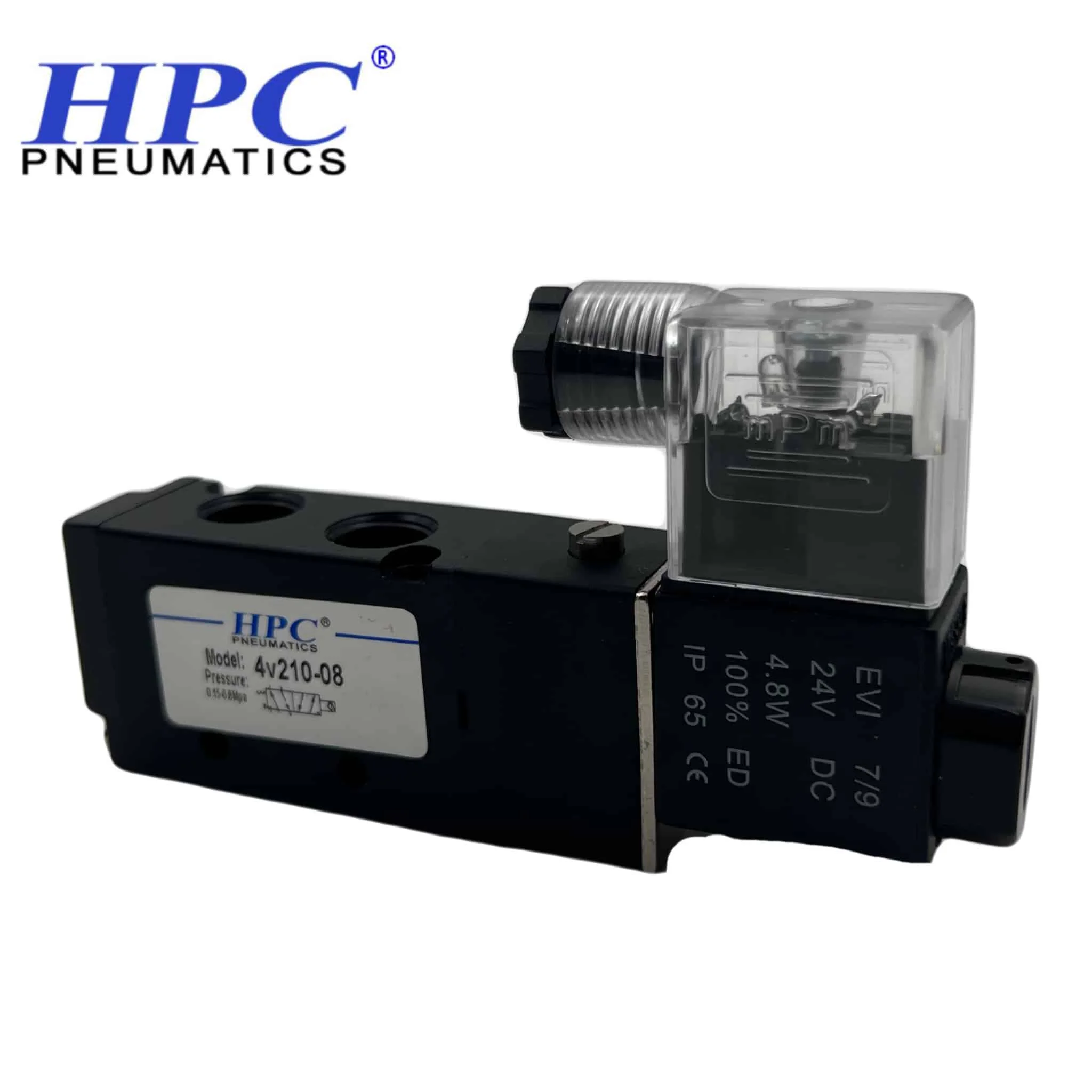

شیر برقی پنوماتیک 5/2 تک بوبین HPC

شیر برقی پنوماتیک 5/2 تک بوبین به دلیل نحوه عملکرد آن یکی از پر مصرف ترین انواع شیر برقی پنوماتیک می باشد.

این شیر به دلیل ساختار خود و نوع فرمانی که با آن می توان جک پنوماتیک را کنترل کرد به یکی از بهترین ابزار ها برای کنترل در سیستم های پنوماتیک تبدیل شده است.



شیر برقی پنوماتیک 5/2 تک بوبین چگونه عمل می کند؟

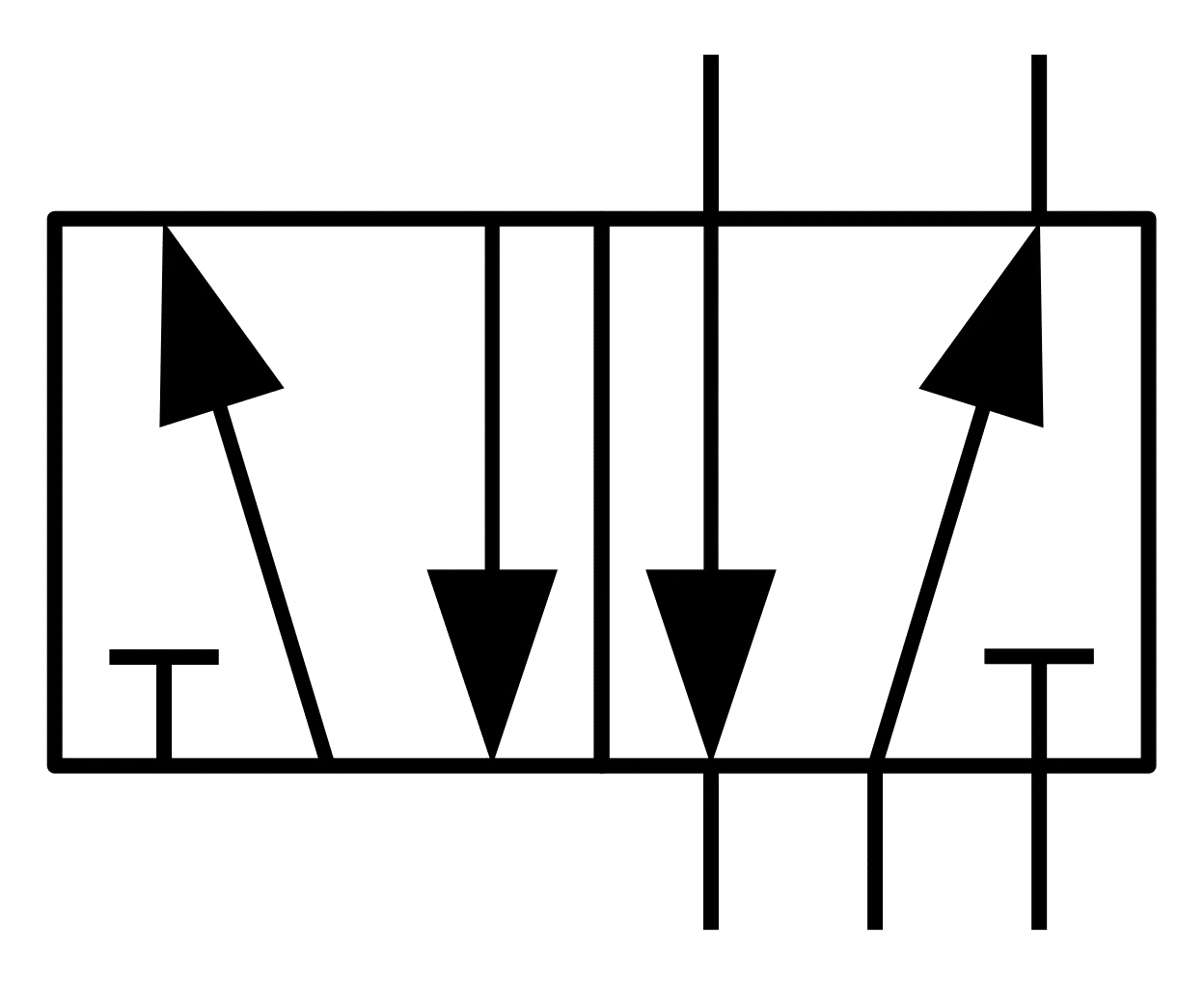

این شیر دارای 5 پورت برای ورود و خروج هوا و دو موضع برای حرکت جک می باشد.

یک پورت مخصوص ورود هوا از کمپرسور به داخل شیر و دو پورت مخصوص برای ورود و یا خروج هوا به سمت جک پنوماتیک می باشد.

همینطور دو پورت دیگر بر روی این شیر وجود دارد که مخصوص تخلیه هوای اضافه شیر می باشد که به آن اگزوز نیز گفته می شود.







نحوه عملکرد این شیر نیز به این صورت است که هوای فشرده شده از سمت کمپرسور که می بایست با واحد مراقبت کنترل شود را از طریق شیلنگ ها و اتصالات پنوماتیک به سمت شیر برقی پنوماتیک تک بوبین و پورت ورودی آن بفرستید

همینطور برای دو پورتی که مخصوص جک هست می بایست به همین روال اتصالات و شیلنگ ها را متصل کنید.

حال با دادن فرمان برق به بوبین مسیر باد به سمت پورت پایین جک باز می شود و کورس آن باز می شود. تا زمانی که برق بر روی بوبین باشد جک شما مسیر را طی می کند تا به انتهای کورس حرکتی خود برسد اما به محض اینکه برق را از روی بوبین قطع کنید مسیر باد جا به جا می شود و ورودی باد به سمت انتهای جک متصل می شود. به همین دلیل شفت جک به سمت داخل بر میگردد.






* توجه کنید که اگر می خواهید جک را در اواسط راه نگه دارید نمی توانید از این مدل استفاده کنید و می بایست از شیر برقی پنوماتیک 5/3 که دارای دو بوبین می باشد استفاده کنید. *






قیمت شیر برقی پنوماتیک تک بوبین :

قیمت این شیر ها به چند عامل مانند کیفیت ساخت و برند، سایز بندی و ولتاژ کاری بستگی دارد.

  • سایز بندی:

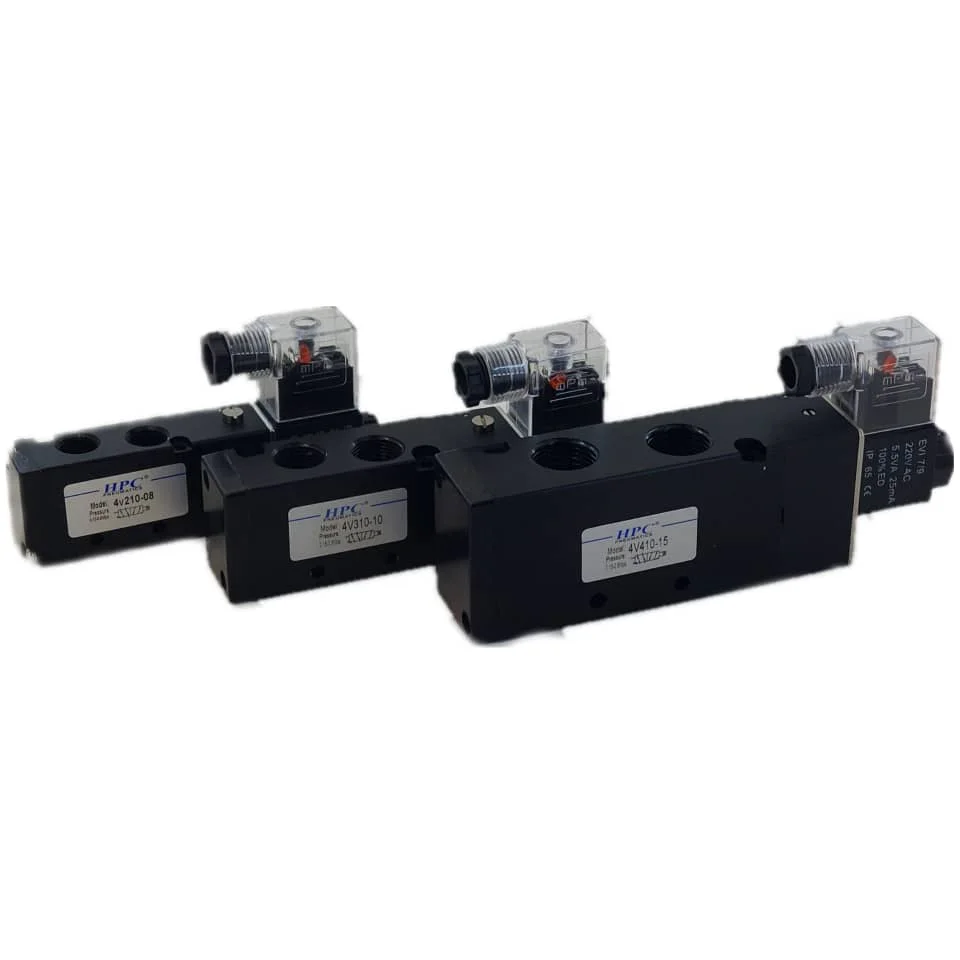

این شیر ها در 3 سایز تولید شده اند که به ترتیب عبارتند از 1/4 – 3/8 و 1/2 اینچ که در واقع هر چقئر سایز شیر بزرگتر باشد حجم بادی که از خود عبور می دهد بیشتر است. پس می بایست طبق نیاز سیستم خود این سایز را انتخاب کنید.











  • ولتاژ :

در 3 ولتاژ 12 ولت ، 24 و 220 ولت موجود هستند که 12 ولت معمولا به خاطر کمیاب بودن و کم مصرف بودن مقداری گران تز از دو مدل دیگر است.



  • برند و کیفیت ساخت :

عوامل متعددی در کیفیت ساخت و طول عمر شیر برقی پنوماتیک 5/2 تک بوبین نقش دارد که یکی از آنها استفاده از X-RING به حای اورینگ ها می باشد که بر فرض مثال در ایران برند HPC از این تکنولوژی برای آب بندی بهتر و جلوگیری از نشتی باد و همچنین طول عمر بالاتر استفاده می کند.









نحوه نصب شیر برقی پنوماتیک 5/2 تک بوبین :

به طور کلی این شیرها را می توان هم به صورت تکی و هم به صورت سری ( مثلا 6 عدد کنار هم ) استفاده کرد که برای این کار می بایست از زیر شیری های مخصوص این شیر ها استفاده کنید. این زیر شیری ها که در واقع بلوک های کنار هم هستند یک تغذیه برای شیر دارند که مسیر ورود هوا از کمپرسور به آن وارد می شود و به تمام شیرها به صورت تقریبا یکسان وارد می شود.

همچنین می توان آن را به صورت تکی به وسیله ی جای پیچ هایی که روی بدنه آن دارد بر روی میز و یا کنار قطعه کار ببندید.








هیدروپرشین فروش و تعمیر این مدل از شیر هارا با بهترین کیفیت و ضمانت انجام می دهد که می توانید از طریق همین صفحه و یا به صورت تلفنی یا حضوری خرید خود را انجام دهید

صفحه اینستاگرام هیدروپرشین : Hydroperian@






5/5 (1 نظر)
برند

HPC

سایز شیر برقی

سایز 1/4 اینچ, سایز 3/8 اینچ, سایز 1/2 اینچ, سایز 1/8 مینیاتوری

ولتاژ شیر برقی

12 ولت, 24 ولت, 220 ولت
