پلاک‌خوانی و کدخوانی پمپ هیدرولیک؛ آموزش تشخیص مدل و انتخاب جایگزین

برای پلاک‌خوانی پمپ هیدرولیک، اولین کار این است که برند و کد کامل Model یا Type Code را دقیقاً همان‌طور که روی پلاک نوشته شده ثبت کنید؛ یعنی هیچ حرف، عدد، خط تیره یا پسوندی را حذف نکنید. سپس این کد باید با جدول Model Code یا Ordering Code مربوط به همان سری در کاتالوگ رسمی سازنده تطبیق داده شود.

نکته مهم این است که ساختار کدگذاری بین سازندگان مختلف یکسان نیست. ممکن است یک حرف در پمپ Bosch Rexroth نشان‌دهنده نوع کنترل باشد، اما همان حرف در پمپ Parker یا Yuken معنای دیگری داشته باشد. به همین دلیل نمی‌توان برای تمام پمپ‌های هیدرولیک یک روش ثابت برای تفسیر حروف و اعداد تعریف کرد.

از طرف دیگر، برای انتخاب پمپ جایگزین فقط دانستن حجم جابه‌جایی یا فشار کاری کافی نیست. جهت چرخش، نوع شفت، فلنج نصب، موقعیت و نوع پورت‌ها، Design Series، نوع کنترل، آب‌بند و در بعضی پمپ‌ها امکان نصب پمپ دوم نیز باید بررسی شود.

در ادامه ابتدا اطلاعات روی پلاک را می‌شناسیم و سپس مرحله‌به‌مرحله یاد می‌گیریم چگونه کد یک پمپ را با استفاده از کاتالوگ سازنده بخوانیم و از روی آن یک پمپ جایگزین مناسب انتخاب کنیم.

فهرست مطالب

• پلاک پمپ هیدرولیک چه اطلاعاتی به ما می‌دهد؟
  • تفاوت Model/Type Code، Part Number، Serial Number و Design/Date Code
  • کدام اطلاعات روی پلاک است و کدام باید از کاتالوگ استخراج شود؟
• روش گام‌به‌گام کدخوانی پمپ هیدرولیک
  • ۱. برند و خانواده پمپ را شناسایی کنید
  • ۲. کد کامل را بدون حذف حروف، اعداد و خط تیره ثبت کنید
  • ۳. Ordering Code کاتالوگ همان سری را پیدا کنید
  • ۴. مشخصات هیدرولیکی را استخراج کنید
  • ۵. مشخصات مکانیکی را کنترل کنید
  • ۶. آب‌بند، سیال، Through Drive و Optionها را بررسی کنید
• معنی مهم‌ترین مشخصات و علائم پلاک و کد پمپ
  • حجم جابه‌جایی
  • فشار کاری، فشار متناوب و Peak Pressure
  • سرعت مجاز و جهت چرخش پمپ
  • نوع کنترل در پمپ‌های دبی متغیر
  • شفت، فلنج، پورت و آب‌بندی
• مثال واقعی کدخوانی پمپ‌های هیدرولیک
  • کدخوانی Bosch Rexroth A10VSO
  • کدخوانی Parker PV
  • کدخوانی Yuken PV2R
  • کدخوانی پمپ Roquet
• چگونه دبی پمپ را از روی حجم جابه‌جایی و دور محاسبه کنیم؟
  • چرا دبی واقعی با دبی محاسبه‌شده تفاوت دارد؟
• چگونه از روی پلاک پمپ جایگزین انتخاب کنیم؟
  • تطبیق مشخصات هیدرولیکی
  • تطبیق مشخصات مکانیکی
  • چرا دو پمپ ظاهراً مشابه ممکن است جایگزین هم نباشند؟
  • چک‌لیست تطبیق پمپ جایگزین

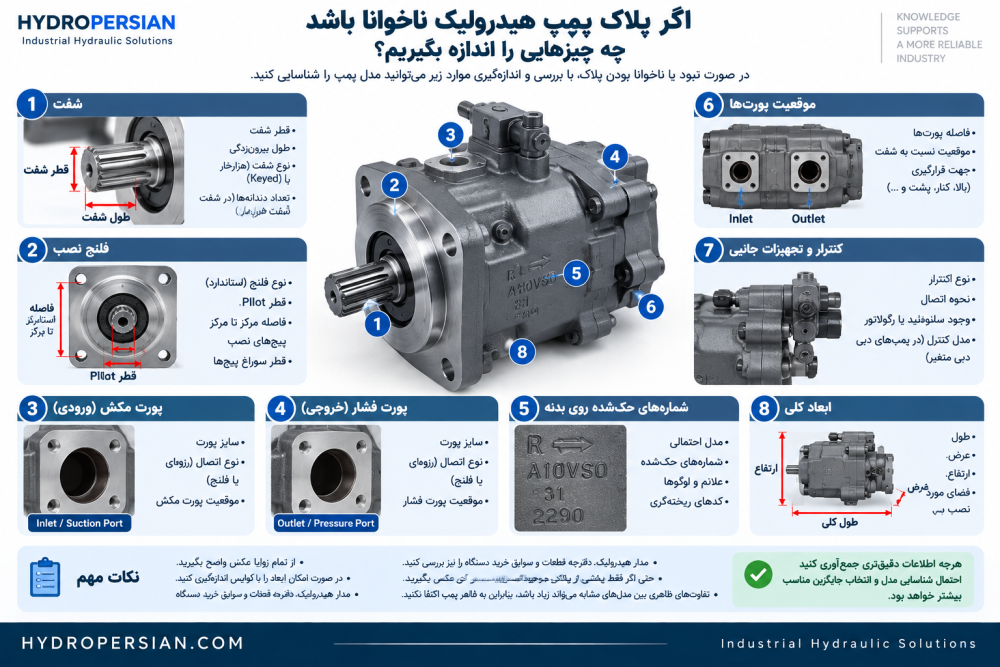

• اگر پلاک پمپ پاک شده یا ناخوانا باشد چه کنیم؟
  • از چه قسمت‌هایی عکس بگیریم؟
  • چه ابعادی را اندازه‌گیری کنیم؟
  • استفاده از کاتالوگ و مدارک دستگاه
• اشتباهات رایج در پلاک‌خوانی و سفارش پمپ هیدرولیک
• برای استعلام یا سفارش پمپ چه اطلاعاتی ارسال کنیم؟
  • پلاک پمپ هیدرولیک را چگونه بخوانیم؟
  • تفاوت Model Number، Part Number و Serial Number چیست؟
  • کد پمپ هیدرولیک چه اطلاعاتی به ما می‌دهد؟
  • آیا عدد موجود در کد پمپ همیشه حجم جابه‌جایی آن است؟
  • جهت چرخش R و L پمپ از کدام سمت تعیین می‌شود؟
  • چگونه از روی cc/rev دبی پمپ را محاسبه کنیم؟
  • برای انتخاب پمپ جایگزین چه مشخصاتی باید تطبیق داده شوند؟
  • اگر پلاک پمپ پاک شده باشد چگونه مدل آن را پیدا کنیم؟
  • آیا دو پمپ با فشار و دبی یکسان جایگزین یکدیگر هستند؟
  • چرا Design Series و پسوندهای انتهای کد پمپ مهم هستند؟
• جمع‌بندی

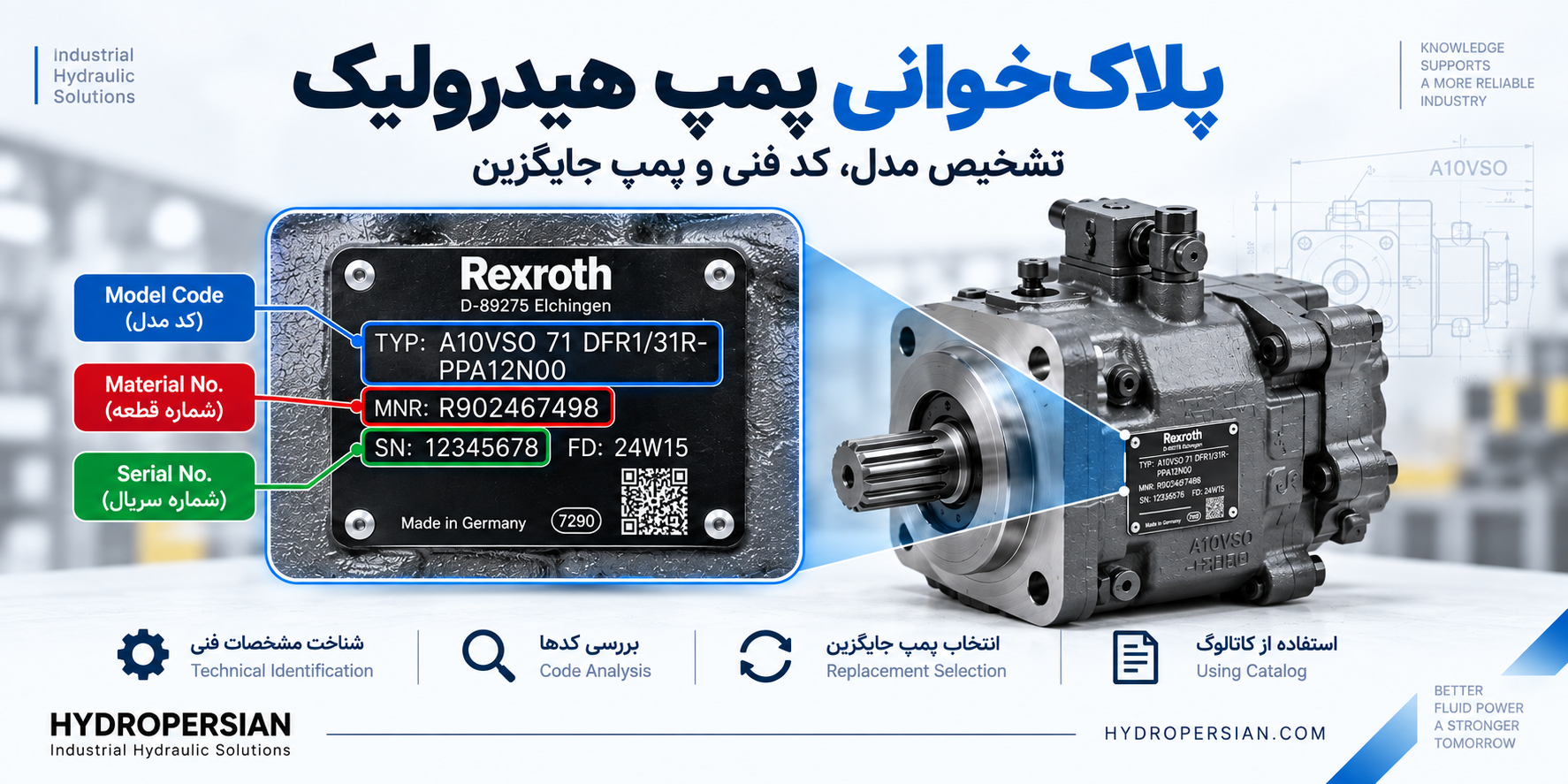

پلاک پمپ هیدرولیک چه اطلاعاتی به ما می‌دهد؟

پلاک یا Nameplate شناسنامه پمپ است، اما مقدار اطلاعاتی که روی آن درج می‌شود در برندها و سری‌های مختلف یکسان نیست.

در بعضی پمپ‌ها تقریباً تمام کد فنی، شماره قطعه و شماره سریال روی پلاک قابل مشاهده است. در برخی مدل‌ها نیز فقط یک Type Code یا Material Number درج شده و برای استخراج مشخصات کامل باید کد را داخل کاتالوگ همان سازنده بررسی کرد.

بنابراین اولین اصل در پلاک‌خوانی این است:

اطلاعات درج‌شده روی پلاک را از اطلاعاتی که از روی کد فنی استخراج می‌شوند جدا کنید.

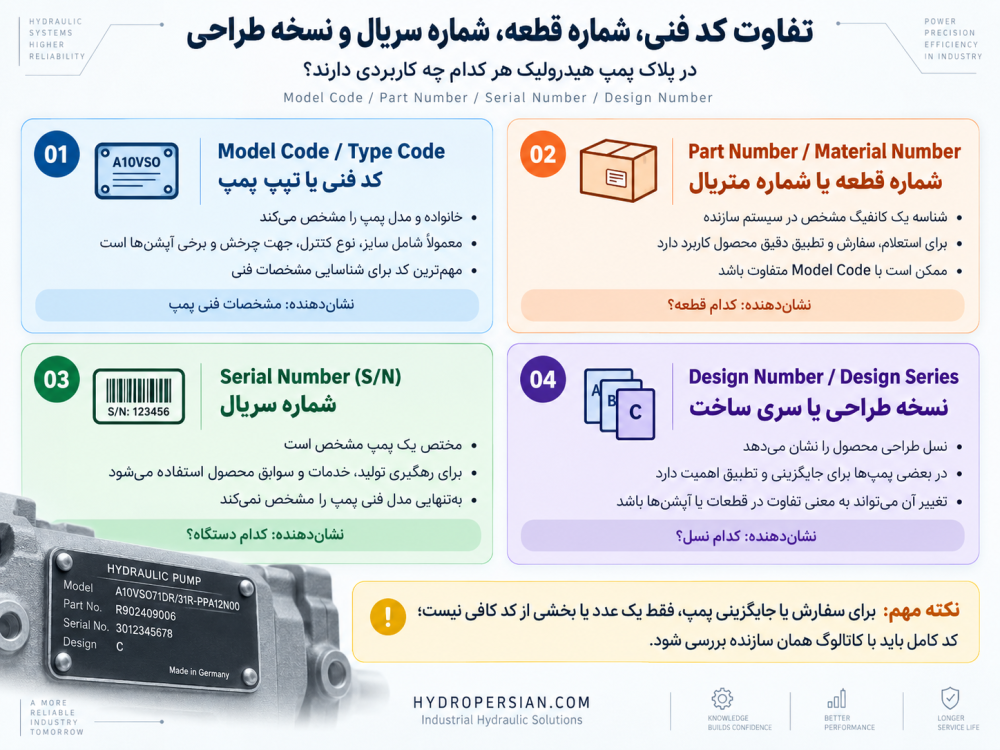

تفاوت Model/Type Code، Part Number، Serial Number و Design/Date Code

یکی از اشتباهات متداول هنگام استعلام پمپ این است که هر عددی روی پلاک به‌عنوان «مدل پمپ» در نظر گرفته می‌شود؛ در حالی که ممکن است چند شناسه مختلف روی یک پلاک وجود داشته باشد.

Model Number یا Type Code

مهم‌ترین کد برای شناسایی مشخصات فنی پمپ است. خانواده پمپ، سایز، نوع کنترل، جهت چرخش و بعضی ویژگی‌های مکانیکی معمولاً به‌صورت مستقیم یا غیرمستقیم در این کد مشخص می‌شوند.

Part Number یا Material Number

شماره‌ای است که سازنده برای شناسایی دقیق یک Configuration مشخص از محصول استفاده می‌کند. در بعضی برندها جستجوی همین شماره در سیستم سازنده سریع‌ترین راه برای رسیدن به مشخصات دقیق محصول است.

Serial Number یا S/N

شماره سریال به یک پمپ مشخص اختصاص دارد و بیشتر برای ردیابی تولید، خدمات، سوابق محصول یا تشخیص نسخه ساخت استفاده می‌شود. Serial Number را نباید با Model Number اشتباه گرفت.

Design Series یا Design Number

نسخه طراحی یا نسل یک محصول را مشخص می‌کند. تغییر Design Series ممکن است به معنی تغییر در ابعاد، قطعات داخلی، کنترلر یا سایر مشخصات باشد؛ بنابراین هنگام جایگزینی بعضی پمپ‌ها این عدد اهمیت زیادی پیدا می‌کند.

Date Code

اطلاعات مربوط به زمان یا سری تولید محصول است و معمولاً نقش اصلی در انتخاب سایز پمپ ندارد، اما هنگام شناسایی نسخه‌های قدیمی یا جدید یک محصول می‌تواند مفید باشد.

کدام اطلاعات روی پلاک است و کدام باید از کاتالوگ استخراج شود؟

وجود یک مشخصه روی پلاک به سیاست سازنده و سری محصول بستگی دارد. برای مثال ممکن است حجم جابه‌جایی یک پمپ به‌صورت مستقیم نوشته شده باشد یا فقط از طریق عدد موجود در Model Code مشخص شود.

مشخصه	ممکن است روی پلاک باشد؟	معمولاً از کجا کنترل می‌شود؟	اهمیت در جایگزینی
برند	بله	پلاک	بسیار زیاد
Model / Type Code	بله	پلاک + کاتالوگ	بسیار زیاد
Part / Material Number	معمولاً	پلاک یا سیستم سازنده	زیاد
Serial Number	معمولاً	پلاک	برای شناسایی محصول
Displacement	گاهی	کد فنی + کاتالوگ	بسیار زیاد
جهت چرخش	گاهی	Model Code + کاتالوگ	بسیار زیاد
فشار مجاز	همیشه نه	Datasheet	بسیار زیاد
حداکثر دور	همیشه نه	Datasheet	زیاد
نوع شفت	از کد قابل استخراج است	Ordering Code	بسیار زیاد
فلنج نصب	از کد یا اندازه‌گیری	Ordering Code	بسیار زیاد
نوع کنترل	پمپ‌های متغیر	Ordering Code	بسیار زیاد
نوع آب‌بند	معمولاً از کد	Ordering Code	بسته به سیال مهم
Design Series	در بسیاری از مدل‌ها	Model Code	گاهی بسیار مهم

پس اگر روی پلاک فقط یک کد بلند مشاهده کردید، نباید انتظار داشته باشید معنی تمام قسمت‌های آن از ظاهر کد قابل حدس باشد.

روش گام‌به‌گام کدخوانی پمپ هیدرولیک

بهترین روش کدخوانی این نیست که معنی حروف را از حفظ حدس بزنیم. روش درست، پیدا کردن Ordering Code رسمی همان سری و تطبیق مرحله‌به‌مرحله کد پمپ با آن است.

۱. برند و خانواده پمپ را شناسایی کنید

ابتدا برند سازنده را مشخص کنید؛ برای مثال:

Bosch Rexroth، Parker، Yuken، Roquet، Danfoss یا سایر سازندگان.

بعد از آن باید خانواده محصول مشخص شود. برای نمونه:

A10VSO
A4VSO
PV
PV2R
PV7

شناسایی خانواده اهمیت زیادی دارد، زیرا حتی دو سری متعلق به یک سازنده نیز الزاماً ساختار کد مشابهی ندارند.

۲. کد کامل را بدون حذف حروف، اعداد و خط تیره ثبت کنید

کد فنی را دقیقاً به همان شکلی که روی پلاک وجود دارد یادداشت کنید.

در یک کد طولانی ممکن است یک حرف یا عدد کوچک مشخص‌کننده موارد مهمی مانند:

• جهت چرخش
• نوع شفت
• نوع فلنج
• نوع کنترلر
• نوع آب‌بند
• نسخه طراحی
• نوع اتصال پمپ دوم

باشد.

بنابراین نوشتن فقط قسمت ابتدایی کد، مثلاً «A10VSO18»، برای سفارش دقیق محصول کافی نیست.

اگر از پلاک عکس می‌گیرید، بهتر است یک عکس مستقیم و باکیفیت تهیه کنید تا تمام حروف و اعداد، مخصوصاً کاراکترهای مشابه مانند 0 و O یا 1 و I قابل تشخیص باشند.

۳. Ordering Code کاتالوگ همان سری را پیدا کنید

بعد از شناسایی سری، در کاتالوگ رسمی به دنبال بخش‌هایی با عنوان‌هایی مانند موارد زیر بگردید:

Model Code
Ordering Code
Ordering Information
Model Number Designation
Type Code

این جدول مشخص می‌کند هر قسمت از کد چه معنایی دارد.

برای مثال ممکن است ترتیب کد یک پمپ به این صورت باشد:

خانواده پمپ → سایز → کنترلر → سری طراحی → جهت چرخش → نوع شفت → فلنج → آب‌بند → سایر Optionها

اما این فقط یک مثال است و ترتیب واقعی باید از کاتالوگ همان پمپ استخراج شود.

۴. مشخصات هیدرولیکی را استخراج کنید

اولین مشخصاتی که معمولاً بررسی می‌کنیم عبارت‌اند از:

• نوع پمپ
• Fixed یا Variable Displacement بودن
• حجم جابه‌جایی
• فشار مجاز
• محدوده سرعت
• نوع کنترل

حجم جابه‌جایی معمولاً با واحد cm³/rev یا cc/rev بیان می‌شود و نشان می‌دهد پمپ در هر دور چرخش، از نظر هندسی چه حجمی از روغن را جابه‌جا می‌کند.

در پمپ‌های دبی متغیر باید توجه داشت که عدد سایز معمولاً حداکثر حجم جابه‌جایی پمپ را نشان می‌دهد و پمپ می‌تواند هنگام کار در Displacementهای پایین‌تر نیز فعالیت کند.

۵. مشخصات مکانیکی را کنترل کنید

دو پمپ ممکن است از نظر عملکرد هیدرولیکی نزدیک به هم باشند، اما از نظر مکانیکی قابل جایگزینی نباشند.

حداقل موارد زیر باید بررسی شوند:

شفت: قطر، هزارخار یا Keyed بودن، تعداد دندانه و ابعاد اتصال.

فلنج: نوع استاندارد، قطر Pilot و محل پیچ‌های نصب.

پورت‌ها: نوع رزوه یا فلنج، سایز و موقعیت ورودی و خروجی.

جهت چرخش: راست‌گرد، چپ‌گرد یا در بعضی طراحی‌ها قابل انتخاب.

یکی از اشتباهات رایج این است که پمپ جدید فقط از روی حجم و فشار انتخاب شود و بعد مشخص شود شفت یا فلنج آن روی دستگاه نصب نمی‌شود.

۶. آب‌بند، سیال، Through Drive و Optionها را بررسی کنید

برخی حروف انتهای کد ممکن است در نگاه اول کم‌اهمیت به نظر برسند، اما می‌توانند تعیین‌کننده باشند.

برای مثال نوع آب‌بند ممکن است با سیال مورد استفاده ارتباط داشته باشد. در بعضی پمپ‌های پیستونی نیز امکان Through Drive وجود دارد؛ یعنی می‌توان یک پمپ دیگر را پشت پمپ اصلی نصب کرد.

اگر دستگاه فعلی از چنین قابلیتی استفاده می‌کند، نمی‌توان پمپی را که فاقد Through Drive مناسب است فقط به دلیل یکسان بودن سایز جایگزین کرد.

معنی مهم‌ترین مشخصات و علائم پلاک و کد پمپ

حجم جابه‌جایی

cc/rev چه تفاوتی با دبی L/min دارد؟

این دو مفهوم نباید با یکدیگر اشتباه گرفته شوند.

Displacement یا حجم جابه‌جایی مقدار حجمی است که پمپ در هر دور به‌صورت هندسی جابه‌جا می‌کند و معمولاً با cm³/rev یا cc/rev بیان می‌شود.

Flow یا دبی مقدار روغنی است که در یک بازه زمانی جابه‌جا می‌شود و معمولاً واحد آن L/min است.

برای مثال یک پمپ 20 cc الزاماً «پمپ 20 لیتری» نیست. دبی آن به دور پمپ نیز بستگی دارد.

فشار کاری، فشار متناوب و Peak Pressure

در کاتالوگ سازندگان ممکن است چند مقدار فشار مشاهده کنید که نباید با هم اشتباه گرفته شوند.

Continuous یا Nominal Pressure معمولاً محدوده‌ای است که پمپ برای کار مداوم تحت شرایط تعریف‌شده طراحی شده است.

Intermittent Pressure فشاری است که فقط برای مدت یا سیکل محدود مجاز است.

Peak Pressure نیز یک مقدار لحظه‌ای یا کوتاه‌مدت است و نباید آن را به‌عنوان فشار کاری دائم دستگاه در نظر گرفت.

تعریف دقیق، مدت زمان و سیکل مجاز هرکدام بین سازندگان و سری‌های مختلف متفاوت است؛ بنابراین عدد روی کاتالوگ باید همراه با توضیح همان سازنده خوانده شود.

همچنین پمپ به‌تنهایی «فشار تولید» نمی‌کند. پمپ جریان ایجاد می‌کند و فشار در اثر مقاومت مدار در برابر جریان شکل می‌گیرد. مقدار فشار درج‌شده در مشخصات پمپ در واقع محدوده تحمل یا کارکرد مجاز آن را مشخص می‌کند.

سرعت مجاز و جهت چرخش پمپ

سرعت مجاز معمولاً با RPM بیان می‌شود و ممکن است به حجم پمپ، نوع سیال، شرایط مکش و طراحی خود پمپ وابسته باشد.

در مورد جهت چرخش نیز فقط دیدن حرف R یا L کافی نیست.

باید بررسی شود سازنده جهت دوران را از کدام سمت پمپ تعریف کرده است. در بسیاری از کاتالوگ‌ها جهت چرخش از سمت Shaft End یا انتهای شفت تعریف می‌شود، اما این موضوع را نباید بدون بررسی کاتالوگ به تمام سازندگان تعمیم داد.

اگر جهت چرخش اشتباه انتخاب شود، ممکن است پورت مکش و فشار جابه‌جا شوند و راه‌اندازی پمپ با آسیب جدی همراه شود.

نوع کنترل در پمپ‌های دبی متغیر

در پمپ‌های دبی ثابت معمولاً بخش کنترلر وجود ندارد؛ اما در پمپ‌های پیستونی دبی متغیر، نوع کنترل یکی از مهم‌ترین قسمت‌های Model Code است.

برای مثال در خانواده پمپ A10VSO رکسروت کنترل‌هایی مانند DFR، DFR1، DRG، DFLR و DG وجود دارند و انتخاب کنترلر اشتباه می‌تواند رفتار سیستم را کاملاً تغییر دهد.

بنابراین عبارت‌هایی مانند DFR1 یا DRG بخشی از مدل پمپ هستند و هنگام سفارش نباید حذف شوند.

شفت، فلنج، پورت و آب‌بندی

در جایگزینی پمپ چهار مشخصه مکانیکی را همیشه جدی بگیرید:

شفت: باید با کوپلینگ یا مکانیزم محرک سازگار باشد.

فلنج: باید با محل نصب دستگاه تطابق داشته باشد.

پورت‌ها: نوع، سایز و موقعیت پورت‌ها باید بررسی شود.

آب‌بند: باید با سیال، دما و شرایط کاری مدار سازگار باشد.

دو پمپ با Displacement و فشار یکسان ممکن است در تمام این موارد متفاوت باشند.

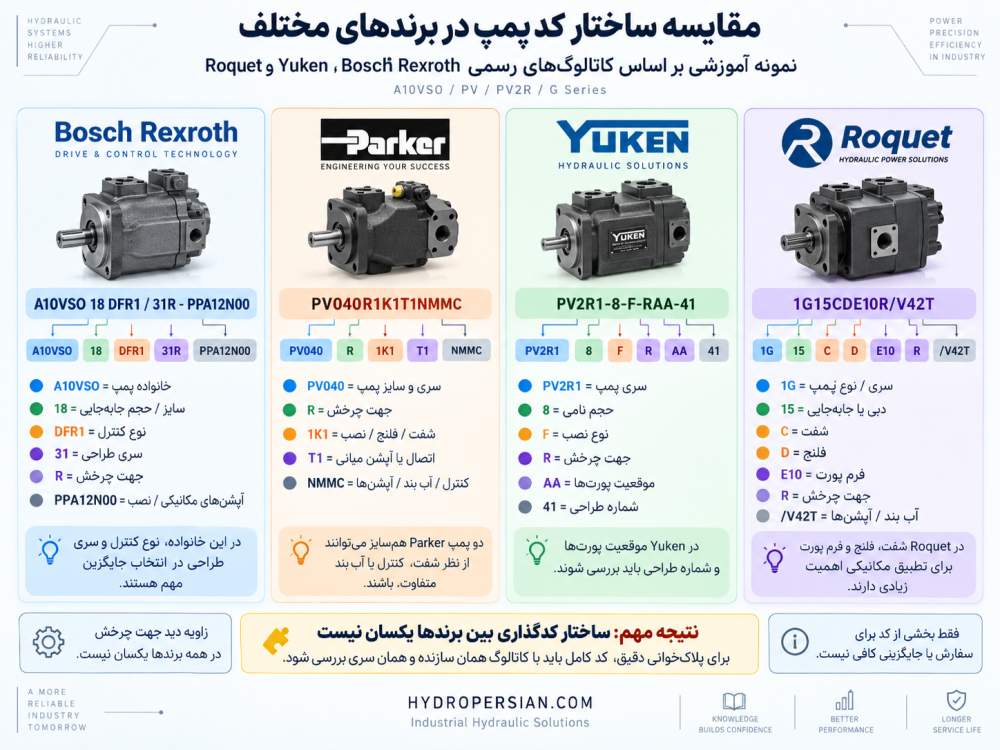

مثال واقعی کدخوانی پمپ‌های هیدرولیک

بهترین راه یادگیری کدخوانی، دیدن تفاوت سیستم کدگذاری چند سازنده است.

کدخوانی Bosch Rexroth A10VSO

در پمپ‌های خانواده A10VSO رکسروت، کد محصول می‌تواند اطلاعاتی درباره خانواده پمپ، سایز، نوع کنترل، Design Series، جهت چرخش و سایر گزینه‌های ساخت در اختیار ما قرار دهد.

برای مثال در یک کد از خانواده:

A10VSO 18 DFR1 / 31 R ...

می‌توان بخش‌هایی مانند این را تشخیص داد:

A10VSO = خانواده پمپ

18 = سایز یا حجم جابه‌جایی نامی خانواده

DFR1 = نوع کنترل

31 = Design Series

R = جهت چرخش مطابق تعریف سازنده

اما کد در همین نقطه تمام نمی‌شود. ادامه کد می‌تواند اطلاعاتی درباره شفت، فلنج، اتصالات و Optionهای دیگر داشته باشد.

پس اگر روی پلاک فقط قسمت A10VSO18 را بخوانیم و بقیه کد را نادیده بگیریم، هنوز مشخصات کافی برای سفارش همان پمپ نداریم.

کدخوانی Parker PV

ساختار کد در پمپ پیستونی پارکر سری PV با A10VSO یکسان نیست.

برای مثال در یک کد مانند:

PV040R1K1T1NMMC

قسمت PV040 خانواده و سایز پمپ را مشخص می‌کند، اما کاراکترهای بعدی برای تعیین Configuration کامل محصول استفاده می‌شوند و می‌توانند اطلاعاتی مانند جهت چرخش، شفت و نحوه نصب، Through Drive، آب‌بند و نوع کنترل را مشخص کنند.

به همین دلیل سفارش فقط با عنوان «Parker PV040» ممکن است کافی نباشد. دو PV040 می‌توانند حجم مشابهی داشته باشند ولی از لحاظ کنترلر، شفت، جهت دوران یا گزینه‌های نصب متفاوت باشند.

کدخوانی Yuken PV2R

در پمپ هیدرولیک PV2R یوکن نیز Model Number Designation ساختار مخصوص خودش را دارد.

در این سری، بسته به مدل، از بخش‌های کد می‌توان اطلاعاتی مانند:

• Series Number
• Nominal Displacement
• نوع نصب
• جهت چرخش
• موقعیت پورت خروجی
• موقعیت پورت مکش
• Design Number

را استخراج کرد.

این نمونه اهمیت Position پورت‌ها را به‌خوبی نشان می‌دهد. حتی اگر دو پمپ از نظر حجم یکسان باشند، تفاوت موقعیت پورت‌ها می‌تواند نصب آنها روی دستگاه را با مشکل مواجه کند.

کدخوانی پمپ Roquet

در پمپ هیدرولیک روکت نیز Coding System سازنده برای تشخیص دقیق محصول اهمیت دارد.

در کدگذاری سری‌های مختلف Roquet می‌توان با استفاده از جدول سازنده مواردی مانند:

• سری و گروه پمپ
• Displacement
• جهت چرخش
• نوع شفت
• نوع فلنج
• شکل و نوع پورت
• بعضی Optionهای آب‌بندی

را مشخص کرد.

این موضوع در پمپ‌های دنده‌ای اهمیت زیادی دارد، چون در بازار گاهی یک پمپ فقط با «گروه» و «دبی» معرفی می‌شود؛ در حالی که برای جایگزینی صحیح، شفت، فلنج و جهت دوران نیز باید مشخص باشند.

همین موضوع درباره پمپ هیدرولیک آرافن نیز صدق می‌کند؛ یعنی دبی به‌تنهایی برای تعیین جایگزین مناسب کافی نیست.

جدول زیر تفاوت رویکرد چند سازنده را خلاصه می‌کند:

خانواده پمپ	اطلاعات مهم در کد	نکته مهم هنگام کدخوانی
Rexroth A10VSO	سایز، کنترل، Design Series، Rotation و Optionها	نوع کنترلر را حذف نکنید
Parker PV	سایز، Rotation، Shaft/Mounting، Seal، Control و Through Drive	دو پمپ هم‌سایز می‌توانند Configuration متفاوتی داشته باشند
Yuken PV2R	Displacement، Mounting، Rotation، Port Position و Design Number	موقعیت پورت‌ها مهم است
Roquet	Displacement، Rotation، Shaft، Flange و Port	فقط گروه و دبی برای سفارش کافی نیست

نتیجه مهم این مقایسه این است که هیچ فرمول عمومی برای خواندن تمام کدهای پمپ هیدرولیک وجود ندارد.

روش قابل اعتماد همیشه این است:

برند → سری پمپ → کد کامل → کاتالوگ همان سری → جدول Ordering Code

چگونه دبی پمپ را از روی حجم جابه‌جایی و دور محاسبه کنیم؟

اگر حجم جابه‌جایی پمپ از روی پلاک یا Model Code مشخص شود، می‌توان دبی تئوری آن را در یک دور مشخص محاسبه کرد.

فرمول ساده دبی تئوری:

Q = Vg × n ÷ 1000

که در آن:

Q = دبی بر حسب لیتر بر دقیقه

Vg = حجم جابه‌جایی بر حسب سانتی‌متر مکعب در هر دور

n = سرعت چرخش بر حسب دور در دقیقه

برای مثال اگر پمپ دارای حجم جابه‌جایی 20 cc/rev باشد و با سرعت 1450 rpm بچرخد:

Q = 20 × 1450 ÷ 1000 = 29 L/min

بنابراین دبی تئوری آن حدود 29 لیتر در دقیقه است.

چرا دبی واقعی با دبی محاسبه‌شده تفاوت دارد؟

فرمول بالا دبی هندسی یا تئوری را محاسبه می‌کند.

در عمل به دلیل نشتی‌های داخلی، لقی قطعات و راندمان حجمی، دبی واقعی می‌تواند کمتر باشد. مقدار اختلاف به نوع پمپ، فشار کاری، ویسکوزیته روغن، دما و وضعیت فرسودگی پمپ وابسته است.

در پمپ‌های Variable Displacement نیز باید موضوع دیگری را در نظر گرفت: پمپ ممکن است در حداکثر حجم جابه‌جایی کار نکند.

برای مثال یک پمپ پیستونی با سایز نامی 40 cm³/rev می‌تواند تحت فرمان کنترلر در حجم کمتری کار کند. در نتیجه نمی‌توان فقط از عدد سایز، دبی لحظه‌ای واقعی را تعیین کرد.

اگر بعد از مشخص کردن دبی و فشار قصد انتخاب محرک دارید، نحوه محاسبه توان و انتخاب الکتروموتور را در راهنمای انتخاب موتور مناسب برای پمپ هیدرولیک توضیح داده‌ایم.

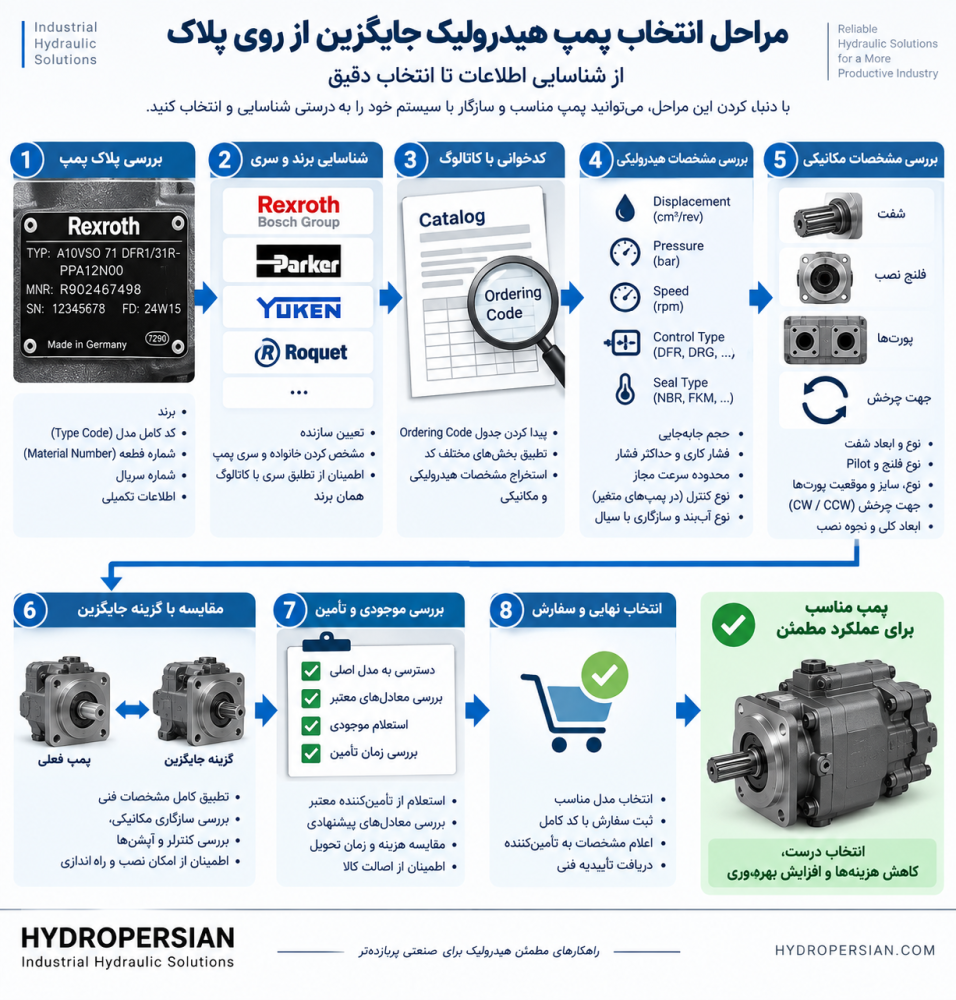

چگونه از روی پلاک پمپ جایگزین انتخاب کنیم؟

پلاک‌خوانی فقط برای شناخت مدل پمپ نیست. یکی از مهم‌ترین کاربردهای آن پیدا کردن جایگزین مناسب برای پمپی است که خراب شده یا دیگر در دسترس نیست.

اولین انتخاب همیشه بررسی همان Part Number یا همان Configuration اصلی است. اگر مدل اصلی موجود نباشد، باید مشخصات فنی و مکانیکی پمپ فعلی استخراج و با گزینه جایگزین مقایسه شوند.

برای بررسی عمومی انواع پمپ و معیارهای انتخاب نیز می‌توانید راهنمای انتخاب پمپ هیدرولیک مناسب را مطالعه کنید.

تطبیق مشخصات هیدرولیکی

ابتدا مشخصات عملکردی را بررسی کنید:

• نوع پمپ
• Fixed یا Variable Displacement
• حجم جابه‌جایی
• محدوده فشار
• دور مجاز
• نوع کنترلر در پمپ‌های متغیر
• نوع مدار، در صورت مرتبط بودن با پمپ

اگر پمپ جدید از نظر مکانیکی نصب شود اما کنترل یا ظرفیت عملکردی متفاوتی داشته باشد، رفتار دستگاه می‌تواند تغییر کند.

تطبیق مشخصات مکانیکی

مرحله بعد کنترل نصب فیزیکی پمپ است.

حداقل این موارد باید تطبیق داده شوند:

• جهت چرخش
• نوع و ابعاد شفت
• نوع فلنج
• قطر Pilot
• الگوی پیچ‌های نصب
• نوع پورت
• سایز پورت
• موقعیت پورت‌ها
• طول کلی و فضای نصب، در صورت محدود بودن فضا

در پروژه‌های جایگزینی، این قسمت به‌اندازه مشخصات هیدرولیکی اهمیت دارد.

چرا دو پمپ ظاهراً مشابه ممکن است جایگزین هم نباشند؟

فرض کنید دو پمپ هر دو 40 cc/rev هستند و هر دو توانایی کار در محدوده فشار مورد نیاز دستگاه را دارند.

این موضوع به‌تنهایی اثبات نمی‌کند که جایگزین هم هستند.

ممکن است:

شفت یکی هزارخار و دیگری Keyed باشد.

فلنج آنها متفاوت باشد.

یکی راست‌گرد و دیگری چپ‌گرد باشد.

پورت‌ها در موقعیت متفاوتی قرار گرفته باشند.

یکی دارای کنترل Pressure Compensator و دیگری دارای کنترل Load Sensing باشد.

یکی برای نصب پمپ دوم Through Drive داشته باشد و دیگری نداشته باشد.

آب‌بند یکی برای سیال سیستم مناسب نباشد.

به همین دلیل انتخاب جایگزین باید بر اساس Configuration کامل انجام شود، نه فقط فشار و دبی.

چک‌لیست تطبیق پمپ جایگزین

پارامتر	پمپ فعلی	پمپ جایگزین	باید بررسی شود
نوع پمپ			بله
Displacement			بله
فشار مجاز			بله
دور مجاز			بله
جهت دوران			بله
نوع شفت			بله
فلنج و Pilot			بله
پورت‌ها			بله
نوع کنترل			برای پمپ متغیر
Design Series			بسته به سازنده
نوع آب‌بند			بسته به سیال
Through Drive			در صورت استفاده

اگر تمام این موارد مشخص باشند، احتمال خطا هنگام خرید یا جایگزینی پمپ به‌طور قابل توجهی کاهش پیدا می‌کند.

اگر پلاک پمپ پاک شده یا ناخوانا باشد چه کنیم؟

در محیط صنعتی ممکن است بعد از چند سال کار، پلاک پمپ در اثر روغن، آلودگی، ضربه، حرارت یا شست‌وشو ناخوانا شود.

در این شرایط نباید مدل پمپ را از روی ظاهر آن حدس زد.

بسیاری از پمپ‌ها از نظر ظاهری بسیار شبیه هستند و حتی ممکن است پوسته مشترک داشته باشند، در حالی که مشخصات داخلی متفاوتی دارند.

از چه قسمت‌هایی عکس بگیریم؟

اگر قصد دارید پمپ ناشناخته را برای شناسایی به یک تأمین‌کننده یا متخصص ارسال کنید، بهتر است این تصاویر تهیه شوند:

• عکس مستقیم از پلاک، حتی اگر بخشی از آن ناخوانا باشد
• عکس کامل پمپ از سمت شفت
• عکس کامل از پشت پمپ
• عکس پورت مکش و فشار
• عکس شفت
• عکس فلنج نصب
• عکس نوشته‌ها، لوگوها و شماره‌های حک‌شده روی بدنه
• عکس کنترلر، در صورتی که پمپ دبی متغیر باشد

نور مناسب اهمیت زیادی دارد. گاهی نوشته‌ای که در یک عکس معمولی دیده نمی‌شود با نور مایل یا زاویه متفاوت قابل خواندن است.

چه ابعادی را اندازه‌گیری کنیم؟

اگر Model Code قابل بازیابی نیست، اندازه‌گیری مکانیکی می‌تواند دامنه گزینه‌ها را محدود کند.

موارد مهم عبارت‌اند از:

• قطر شفت
• طول بیرون‌زدگی شفت
• نوع شفت
• تعداد دندانه در شفت هزارخار
• قطر Pilot
• فاصله مرکز تا مرکز پیچ‌های فلنج
• قطر و نوع پورت مکش
• قطر و نوع پورت فشار
• موقعیت نسبی پورت‌ها
• ابعاد کلی پمپ

اگر پمپ کوپلینگ یا آداپتور خاصی دارد، اطلاعات آنها نیز می‌تواند در تشخیص مدل کمک کند.

استفاده از کاتالوگ و مدارک دستگاه

پلاک پمپ تنها منبع اطلاعات نیست.

اگر پمپ روی یک ماشین صنعتی نصب شده است، منابع زیر را نیز بررسی کنید:

• BOM دستگاه
• دفترچه قطعات
• Hydraulic Diagram
• دفترچه تعمیرات
• سوابق خرید قبلی
• فاکتورهای قطعات یدکی
• نقشه‌های فنی دستگاه

در بسیاری از ماشین‌آلات، Part Number پمپ داخل Parts Manual ثبت شده و با همان شماره می‌توان به مدل اصلی رسید.

اشتباهات رایج در پلاک‌خوانی و سفارش پمپ هیدرولیک

نوشتن ناقص Model Code

یکی از رایج‌ترین خطاها ارسال فقط قسمت ابتدایی مدل است. مثلاً دانستن خانواده و سایز همیشه برای سفارش کافی نیست.

یکی دانستن cc/rev و L/min

حجم جابه‌جایی، دبی نیست. دبی به سرعت دوران نیز وابسته است.

حدس زدن جهت دوران فقط از روی R و L

باید مشخص شود سازنده جهت را از کدام سمت تعریف کرده است.

نادیده گرفتن Design Series

گاهی تغییر Series می‌تواند باعث تفاوت در قطعات، ابعاد یا قابلیت جایگزینی شود.

انتخاب پمپ فقط از روی ظاهر

ظاهر مشابه دلیل بر یکسان بودن مشخصات داخلی نیست.

تطبیق فقط فشار و دبی

شفت، فلنج، پورت، جهت دوران و کنترل نیز باید تطبیق داده شوند.

اشتباه گرفتن Serial Number با مدل

Serial Number شناسه یک واحد مشخص از محصول است و الزاماً مدل پمپ را بیان نمی‌کند.

استفاده از جدول کدگذاری یک برند برای برند دیگر

ساختار Model Code استاندارد جهانی واحدی ندارد. حتی سری‌های مختلف یک شرکت نیز ممکن است سیستم کدگذاری متفاوتی داشته باشند.

برای استعلام یا سفارش پمپ چه اطلاعاتی ارسال کنیم؟

اگر قصد خرید همان پمپ یا پیدا کردن جایگزین آن را دارید، بهتر است از ابتدا اطلاعات کامل ارسال شود.

چک‌لیست مناسب برای استعلام:

• برند سازنده
• عکس واضح پلاک
• Model/Type Code کامل
• Part یا Material Number در صورت وجود
• عکس کامل پمپ
• عکس شفت و فلنج
• عکس پورت‌ها
• جهت چرخش، اگر مشخص است
• مشخصات موتور محرک و دور آن
• فشار کاری دستگاه
• در پمپ‌های متغیر، نوع کنترلر
• نوع سیال در کاربردهای خاص
• توضیح اینکه پمپ فعلی قرار است دقیقاً جایگزین شود یا امکان تغییر در نصب وجود دارد

هرچه اطلاعات اولیه کامل‌تر باشند، نیاز به حدس زدن کمتر شده و احتمال انتخاب مدل اشتباه پایین‌تر می‌آید.

---

سوالات متداول پلاک‌خوانی پمپ هیدرولیک

جمع‌بندی

پلاک‌خوانی پمپ هیدرولیک فقط خواندن چند عدد روی Nameplate نیست. برای شناسایی دقیق یک پمپ باید ابتدا مشخص کنیم کدام عدد Model Code، Part Number و Serial Number است و سپس Type Code کامل را با کاتالوگ رسمی همان خانواده تطبیق دهیم.

مهم‌ترین نکته این است که ساختار کد پمپ‌ها بین سازندگان مختلف یکسان نیست. بنابراین نباید از روی تجربه یک برند، معنی حروف و اعداد برند دیگری را حدس زد.

در زمان انتخاب پمپ جایگزین نیز فقط دبی و فشار را بررسی نکنید. Displacement، دور، جهت چرخش، شفت، فلنج، Pilot، پورت‌ها، نوع کنترل، Design Series، آب‌بند و Optionهای نصب می‌توانند در سازگاری نهایی پمپ مؤثر باشند.

اگر کد کامل پمپ در دسترس باشد، دقیق‌ترین روش این است که ابتدا Ordering Code رسمی سازنده بررسی شود. اگر پلاک از بین رفته باشد، عکس‌های دقیق، اندازه‌گیری مکانیکی و مدارک دستگاه می‌توانند برای شناسایی پمپ استفاده شوند.

در عمل، هرچه اطلاعات بیشتری قبل از سفارش جمع‌آوری شود، احتمال انتخاب پمپ اشتباه و هزینه‌های ناشی از عدم تطابق آن با دستگاه کمتر خواهد شد.

مهدی سعیدی

مدرس و متخصص هیدرولیک و پنوماتیک

من مهدی سعیدی، فارغ‌التحصیل کارشناسی ارشد مکانیک سیالات گرایش تبدیل انرژی از دانشگاه امام خمینی هستم. از سال ۱۳۹۱ فعالیت خودم را در حوزه هیدرولیک و پنوماتیک شروع کردم و در کنار گذراندن دوره‌های تخصصی، تجربه عملی در کارخانه‌ها و مجموعه‌های صنعتی مختلف به دست آورده‌ام.

تا امروز به حدود ۱۰۰ کارخانه و واحد تولیدی در زمینه انتخاب و خرید تجهیزات، به‌روزرسانی و ساخت خطوط تولید مشاوره داده‌ام و دوره‌های تخصصی هیدرولیک نیز برگزار می‌کنم. در هیدروپرشین تلاش می‌کنم تجربه‌ها و دانش فنی خودم را به زبان ساده و کاربردی با علاقه‌مندان این حوزه به اشتراک بگذارم.
