انتخاب پمپ مناسب

انتخاب پمپ مناسب

 پمپ هیدرولیک

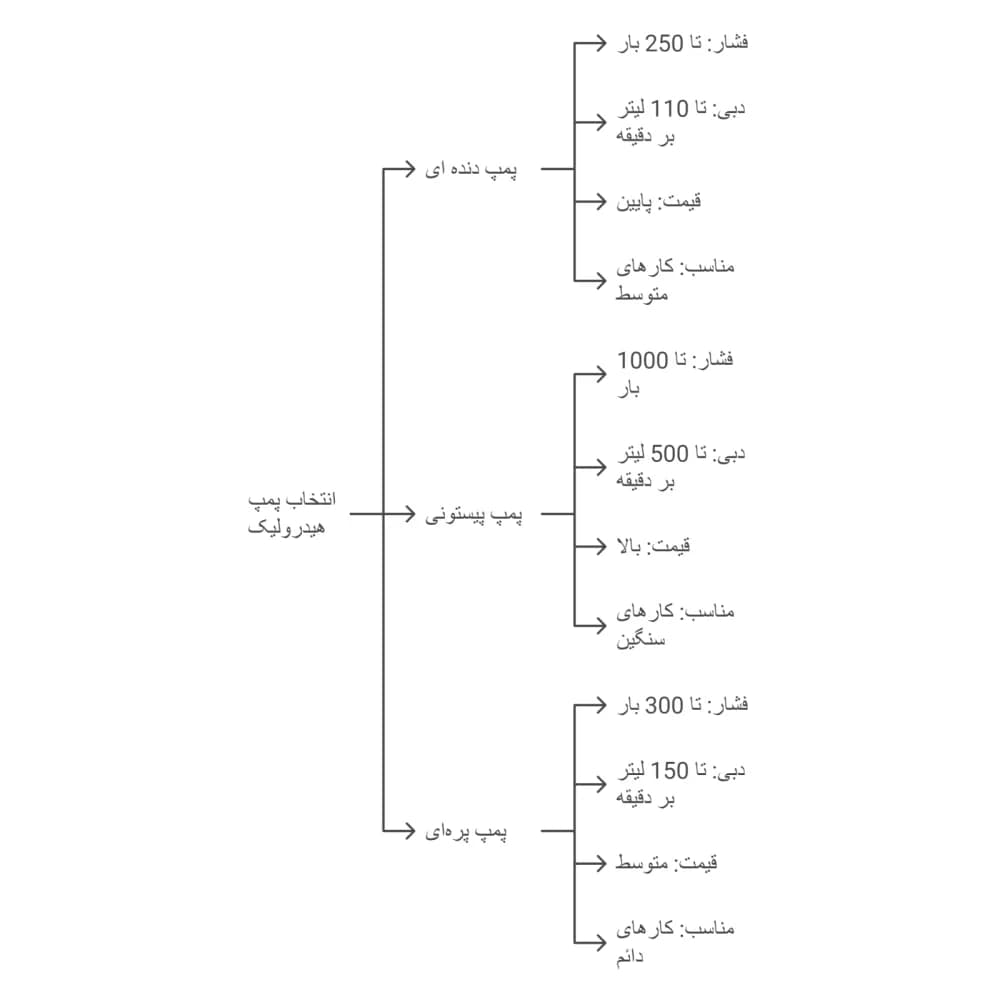

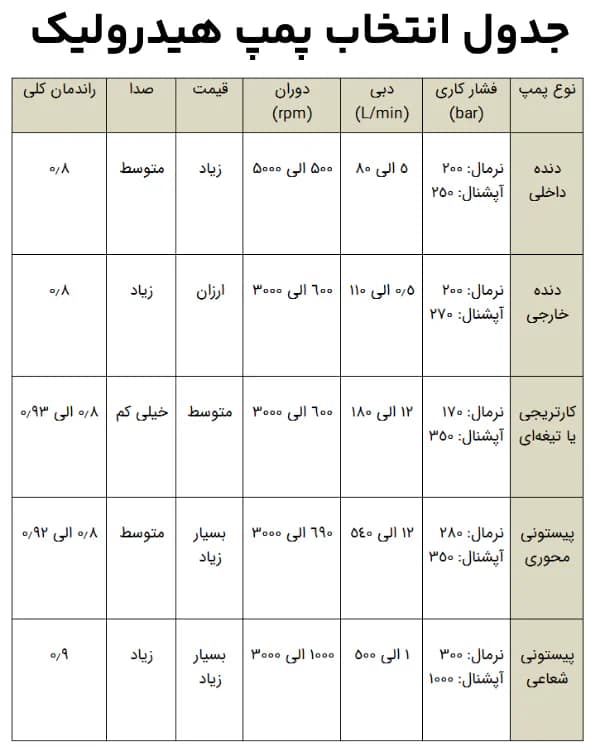

شرایط انتخاب پمپ های هیدرولیک:

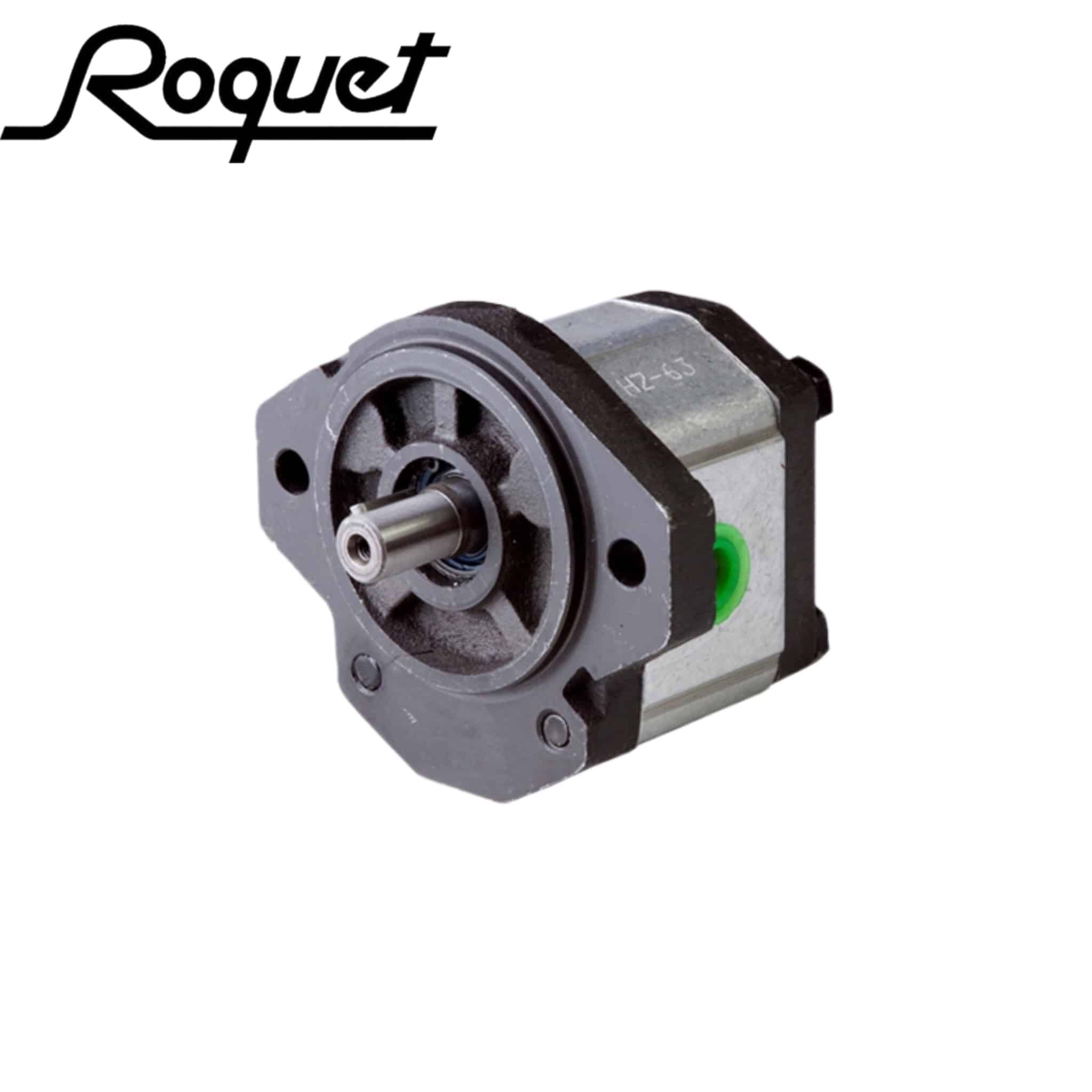

در انتخاب پمپ های هیدرولیک دنده ای با جابجایی ثابت موارد ذیل باید در نظر گرفته شود:

1-قطر دهانه های پمپ

قطر دهانه ورودی برای اتصال به خط مکش و دهانه خروجی برای اتصال به خط فشار، باید مشخص گردد. این مشخصه تحت عنوان Pipe Connection ارائه میگردد و برای مثال اعداد 2,11/2,11/4,1,3/4,1/2 اینچ میتواند باشد.

2-فشار کاری در خروجی پمپ

این مشخصه تحت عنوان Operating Pressure-Outlet و با واحد bar ارائه میشود و نشانگر ماکزیمم فشاری است که پمپ قادر به ایجاد آن میباشد. البته لازم به یادآوری است که پمپها ایجاد جریان میکنند و قرار گرفتن یک مانع در برابر این جریان، باعث ایجاد فشار میگردد. فشار کاری معمول برای پمپ های دنده أی به صورت 250,225,200,175,150,100,50,10 بار میباشد.

3-فشار کاری در ورودی پمپ

این مشخصه تحت عنوان Operating Pressure-Inlet و با واحدbar ارائه میشود و نشانگر محدوده قابل قبول برای اعمال فشار در ورودی پمپ میباشد. ورودی پمپ را به خط مکش وصل مینمایند که توسط آن روغن از منبع به سمت پمپ مکیده میشود. در حقیقت مکش فقط یک کلمه است که برای نشان دادن سمت روغن گیری پمپ بکار میرود. اصولا مایعات قابل کشیده شدن نیستند بلکه فقط با نیروی فشار خارجی هل داده میشوند.

قدرت کشش یک پمپ بستگی به میزان اختلاف فشار سمت مکش پمپ و فشار هوای روی سطح مایع دارد. بنابراین حتی اگر یک پمپ بتواند تولید خلا مطلق کند، مقدار ارتفاع کشش مایع آن از حداکثر نیروی فشار جو تجاوز نمیکند و حد نهایی ارتفاع کشش را حداکثر فشار وارده بر سطح مایع از طرف هوای بیرون تعیین میکند و به قدرت پمپ بستگی ندارد از این رو ارتفاع مکش پمپها محدود میباشد و هر چه پمپ نزدیکتر به سطح مایع نصب شود، مایع راحت تر و آسان تر به سمت پمپ رانده میشود و احتمال ایجاد کاویتاسون کمتر میشود. به طور معمول فشار کاری در ورودی پمپ ها بین –0.3bar و +1.5bar میتواند باشد.

پمپ هیدرولیک

4-سرعت دوران پمپ

میزان دبی حجمی روغن که توسط پمپ ایجاد میگردد، تابع سرعت دوران آن میباشد. این سرعت برای پمپها ی مختلف عددی متغیر است. برای مثال بعضی پمپها را میتوان با دوری بین 500rpm و 5000rpm به دوران واداشت. با اینحال معمولا” مشخصات اصلی پمپها را در دور بخصوصی (1450rpm) ارائه میکنند.

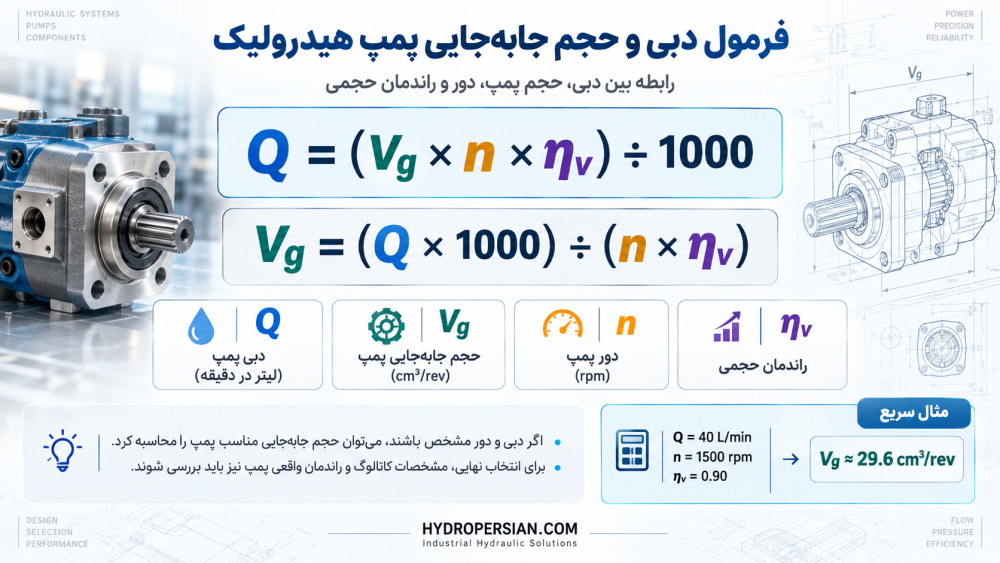

5-حجم جابجایی روغن

هریک از پمپ های هیدرولیک بسته به سرعت دوران خود به ازاء هر دور چرخش چرخدنده ها، مقدار معینی از روغن را جابجا میکند. واحدی که برای بیان حجم جابجایی بکار میرود معمولا cm3/rev میباشد. حجم جابجایی عددی است که تابع مشخصات ابعادی چرخدنده ها مانند قطر، مدول، پهنا، . . . و همچنین سرعت دوران پمپ میباشد. رنج معمول حجم جابجایی بین 3.5 و100 لیتر بر دور میباشد.

6-دبی موثر

دبی موثر تولیدی توسط یک پمپ باعبارت Qeff مشخص میگردد ومقدار آن در یک سرعت دوران، ویسکوزیته و دمای کاری بخصوص تعریف میگردد. برای مثال در دور n=1450 rpm ،ویسکوزیته n=36 cSt و دمای کاری t=50C° ، میزان دبی موثر را برای یک پمپ بر حسب lit/min تعیین مینمایند. به طور معمول محدوده دبی موثر یک پمپ دنده أی بین 2 تا 150 لیتر بر دقیقه میباشد.

7-توان موتور راننده پمپ

پمپ های هیدرولیک معمولا توسط الکترو موتور بکار انداخته میشوند. توان موردنیاز برای دوران پمپ نیز بستگی به سرعت دوران، دمای کاری و ویسکوزیته روغن دارد. در این مورد نیز معمولا توان مورد نیاز را در دور n=1450 rpm ،ویسکوزیته n=36 cSt و دمای کاری t=50C° ، بر حسب KW تعیین مینمایند. محده توان مورد نیاز برای پمپ دنده أی بین 1 تا 38 کیلو وات میباشد.

8-دمای کاری روغن

برای آنکه پمپ به صورت موثر بتواند دبی مورد نیاز را تامین نماید، دمای روغن در حال انتقال باید در محدوده مشخصی قرار داشته باشد. این محدوه برای روغن های معدنی بین -20 تا +70 میباشد.

9-درجه ویسکوزیته

روغنی که پمپ میتواند به صورت موثر منتقل نماید باید دارای درجه چسپندگی بخصوصی باشد. رنج ویسکوزیته معمول برای پمپ های دنده ای بین 5 تا 300 سانتی استوک میباشد.

10-فیلتراسیون

حداکثر ابعاد ذرات خاجی که اجازه ورود به پمپ را دارند باید توسط یک عدد مشخص نمود و سپس ذرات با ابعاد بزرگتر را توسط فیلتر مناسب جمع آوری نمود و مانع ورود آنها به پمپ گردید. بزرگترین ابعاد ذرات خارجی که اجازه ورود به پمپ را دارند معمولا کوچکتر از 25mm میباشد.
