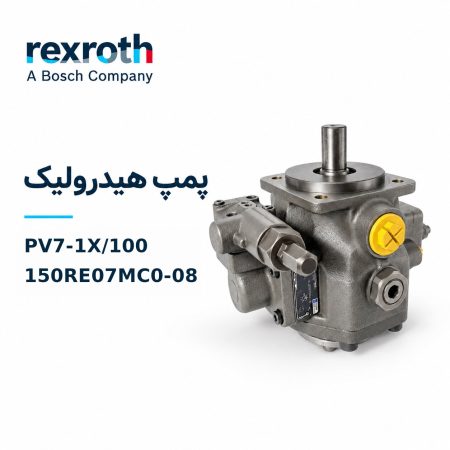

پمپ هیدرولیک PV7

پمپ هیدرولیک PV7 رکسروت چیست؟

PV7 یکی از سری‌های پمپ پره‌ای دبی متغیر Bosch Rexroth است. در این پمپ، مقدار جابه‌جایی حجمی می‌تواند متناسب با وضعیت مدار تغییر کند؛ بنابراین در شرایطی که مصرف‌کننده به دبی کامل نیاز ندارد، پمپ می‌تواند دبی خروجی را کاهش دهد.

این ویژگی باعث می‌شود PV7 برای مدارهایی که به فشار نسبتاً ثابت و دبی متغیر نیاز دارند، انتخاب مناسبی باشد. برخلاف پمپ‌های دبی ثابت، عملکرد PV7 فقط به دور موتور وابسته نیست و مکانیزم داخلی آن می‌تواند حجم جابه‌جایی را تغییر دهد.

در بازار ایران گاهی PV7 با عنوان «پمپ کارتریجی PV7» نیز شناخته می‌شود، اما اصطلاح فنی دقیق‌تر برای این محصول پمپ پره‌ای با جابه‌جایی متغیر است.

تفاوت PV7 Direct-operated و Pilot-operated

خانواده PV7 شامل دو طراحی اصلی است که نباید مشخصات آن‌ها با یکدیگر ترکیب شود.

مدل‌های Direct-operated معمولاً در سایزهای کوچک‌تر استفاده می‌شوند و کنترل فشار مستقیماً روی مکانیزم تنظیم پمپ اثر می‌گذارد. این خانواده شامل مدل‌هایی مانند PV7-1X/06 و PV7-2X/20 است.

در مقابل، خانواده Pilot-operated در سایزهای بزرگ‌تر و برای سیستم‌هایی با نیاز کنترلی پیشرفته‌تر عرضه می‌شود. این مدل‌ها امکان استفاده از کنترلرهای C، D، N و W را دارند و برخی سایزهای آن‌ها تا فشار 160 بار قابل استفاده هستند.

بنابراین هنگام جایگزینی یک PV7، مشخص کردن صرفاً عبارت «PV7 رکسروت» کافی نیست و باید Type Code کامل پمپ بررسی شود.

مدل‌ها و سایزبندی پمپ PV7

یکی از مهم‌ترین پارامترهای انتخاب پمپ PV7، جابه‌جایی حجمی یا Displacement است. این مقدار مشخص می‌کند پمپ در هر دور چه حجمی از روغن را به‌صورت تئوری جابه‌جا می‌کند.

با افزایش جابه‌جایی حجمی، ظرفیت دبی پمپ نیز افزایش پیدا می‌کند؛ اما فشار مجاز، ابعاد بدنه و اتصالات نیز ممکن است تغییر کنند.

نمونه سایزبندی خانواده PV7 به‌صورت زیر است:

اعداد دبی جدول برای مقایسه سایزها مناسب هستند و دبی واقعی سیستم می‌تواند تحت تأثیر دور موتور، فشار، تنظیم پمپ و راندمان حجمی قرار گیرد.

به همین دلیل برای انتخاب نهایی، بهتر است کد دقیق پمپ قبلی یا پلاک آن بررسی شود.

فشار، دبی و دور کاری PV7

یکی از اشتباهات رایج درباره PV7 این است که برای تمام مدل‌های این سری یک فشار ثابت در نظر گرفته شود. عبارت «فشار PV7 برابر 160 بار است» برای کل خانواده صحیح نیست.

حداکثر فشار به سایز، طراحی پمپ و کد فشار آن وابسته است. برخی مدل‌های Pilot-operated امکان کار تا 160 بار را دارند، در حالی که بعضی سایزها برای فشارهای پایین‌تر مانند 80 یا 100 بار طراحی شده‌اند.

خانواده Direct-operated نیز معمولاً در محدوده فشار پایین‌تری قرار دارد و حداکثر فشار آن بسته به مدل می‌تواند تا حدود 100 بار باشد.

سرعت کاری بسیاری از مدل‌های PV7 در محدوده تقریبی 900 تا 1800 rpm قرار دارد. بنابراین هنگام انتخاب پمپ باید دور الکتروموتور نیز با مشخصات همان مدل مقایسه شود.

دبی تئوری را می‌توان به‌صورت تقریبی از رابطه زیر در نظر گرفت:

دبی = جابه‌جایی حجمی × دور موتور

اما چون PV7 یک پمپ Variable Displacement است، دبی واقعی همیشه برابر حداکثر مقدار تئوری نخواهد بود و با عملکرد کنترل پمپ تغییر می‌کند.

کنترلرهای پمپ PV7 رکسروت

در مدل‌های Pilot-operated، نوع کنترلر یکی از مهم‌ترین بخش‌های Type Code است. دو پمپ با displacement یکسان ممکن است به دلیل تفاوت کنترلر، رفتار کاملاً متفاوتی در مدار داشته باشند.

کنترلر C؛ کنترل فشار

کنترلر C برای تنظیم و ثابت نگه داشتن فشار سیستم استفاده می‌شود. زمانی که فشار مدار به مقدار تنظیم‌شده نزدیک می‌شود، پمپ جابه‌جایی حجمی خود را کاهش می‌دهد.

این نوع کنترل در مدارهایی که فشار ثابت و مصرف متغیر دارند کاربرد زیادی دارد.

کنترلر D؛ تنظیم فشار از راه دور

کنترلر D امکان کنترل فشار از طریق یک مدار پایلوت خارجی را فراهم می‌کند.

این طراحی زمانی مفید است که تنظیم فشار باید از نقطه دیگری در مدار انجام شود یا شیر کنترل فشار خارجی در سیستم وجود داشته باشد.

کنترلر N؛ کنترل دبی

در کنترلر N، علاوه بر فشار، میزان جریان نیز می‌تواند متناسب با شرایط مدار کنترل شود.

این گزینه در سیستم‌هایی که محدود کردن یا تنظیم دبی اهمیت دارد کاربرد بیشتری پیدا می‌کند.

کنترلر W؛ کنترل فشار دو مرحله‌ای

کنترلر W امکان کار با دو سطح فشار را فراهم می‌کند.

در ماشین‌آلاتی که مراحل مختلف سیکل کاری به فشارهای متفاوت نیاز دارند، این نوع کنترل می‌تواند بدون استفاده از یک پمپ جداگانه شرایط کاری مناسب را ایجاد کند.

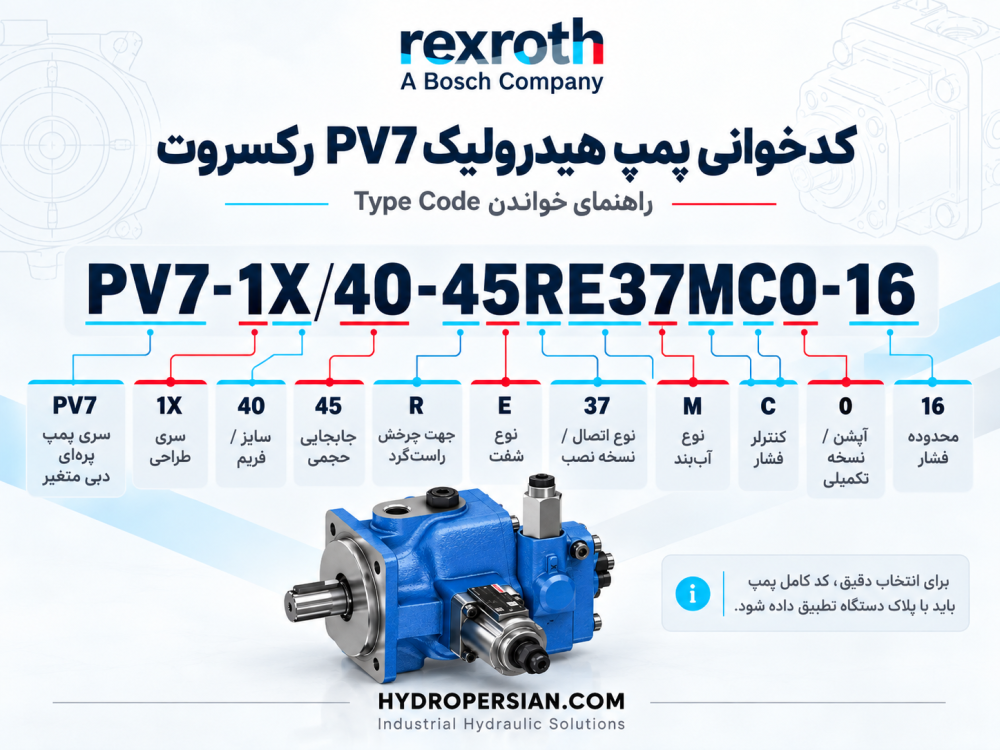

کدخوانی پمپ PV7

برای انتخاب یا جایگزینی پمپ PV7 بهتر است همیشه Type Code کامل خوانده شود. کد مدل اطلاعاتی درباره سری، سایز، جابه‌جایی حجمی، جهت چرخش، شفت، اتصالات، آب‌بند، کنترلر و محدوده فشار در اختیار قرار می‌دهد.

به‌عنوان مثال کد زیر را در نظر بگیرید:

PV7-1X/40-45RE37MC0-16

ساختار کلی آن را می‌توان به این صورت بررسی کرد:

تفسیر دقیق هر کد باید با دیتاشیت همان سری انجام شود، زیرا ساختار Type Code در تمام نسخه‌های PV7 کاملاً یکسان نیست.

برای آشنایی کامل‌تر با روش تشخیص مشخصات پمپ از روی کد و پلاک می‌توانید راهنمای پلاک‌خوانی و کدخوانی پمپ هیدرولیک را مطالعه کنید.

معنی کدهای فشار 08، 10 و 16

در برخی Type Codeهای خانواده Pilot-operated، بخش انتهایی کد محدوده فشار قابل تنظیم پمپ را نشان می‌دهد.

کدهایی مانند 08، 10 و 16 به نسخه‌های مختلف محدوده فشار مربوط هستند و نمی‌توان آن‌ها را بدون توجه به سایز پمپ با یکدیگر جایگزین کرد.

به همین دلیل دو پمپ با displacement مشابه ولی کد فشار متفاوت ممکن است از نظر عملکرد برای یک مدار یکسان مناسب نباشند.

اگر پمپ قبلی دستگاه دارای کدی مانند ...-08، ...-10 یا ...-16 است، بهتر است هنگام سفارش همان بخش کد نیز دقیقاً بررسی شود.

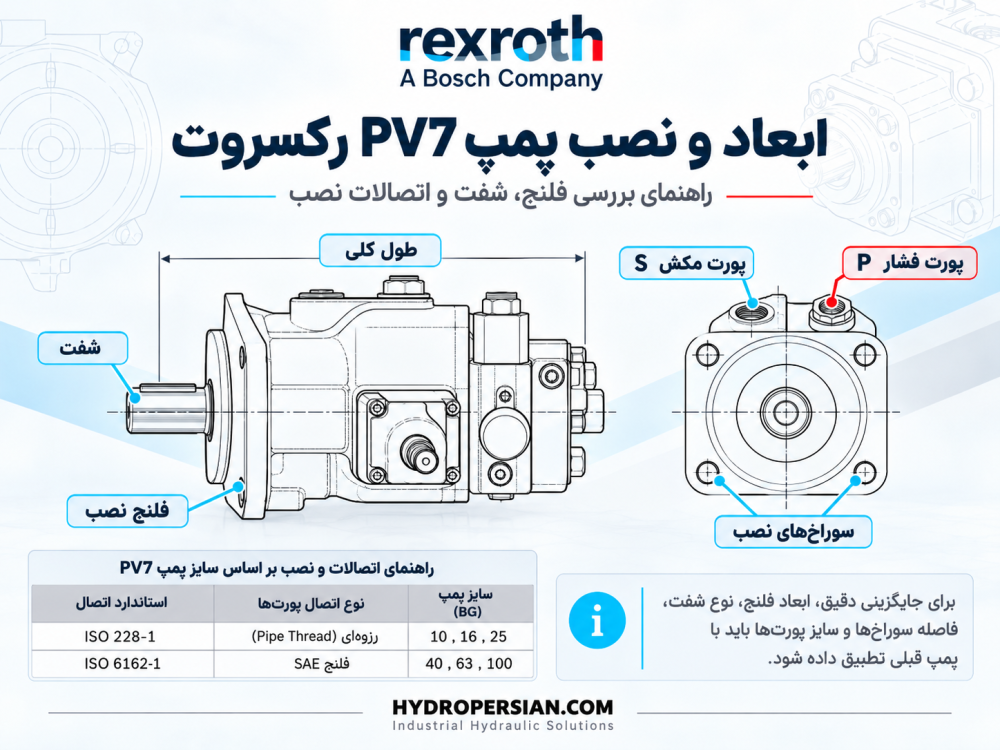

ابعاد، شفت و پورت‌های پمپ PV7

در تعویض یک پمپ PV7 فقط دبی و فشار اهمیت ندارد. ابعاد نصب، نوع شفت و اتصالات پمپ نیز باید با پمپ قبلی مطابقت داشته باشند.

مدل‌های مختلف PV7 ممکن است از نظر موارد زیر با یکدیگر تفاوت داشته باشند:

• قطر و نوع شفت
• ابعاد فلنج نصب
• موقعیت پورت مکش
• سایز پورت فشار
• محل پورت Drain
• طول کلی پمپ
• فاصله سوراخ‌های نصب
• نوع اتصال رزوه‌ای یا فلنجی

تفاوت اتصالات در فریم‌های مختلف

در سایزهای کوچک‌تر PV7 معمولاً اتصالات رزوه‌ای بیشتر دیده می‌شود، در حالی که در سایزهای بزرگ‌تر ممکن است از اتصالات فلنجی SAE استفاده شود.

در برخی مدل‌ها پورت‌های فشار و مکش مطابق استانداردهای صنعتی مانند ISO 228-1 یا ISO 6162-1 طراحی شده‌اند. فلنج نصب نیز بسته به نسخه می‌تواند مطابق استانداردهای مرتبط با خانواده ISO 3019 باشد.

این موضوع هنگام جایگزینی پمپ بسیار مهم است؛ زیرا حتی اگر displacement و فشار دو مدل یکسان باشد، تفاوت در پورت یا فلنج ممکن است مانع نصب مستقیم شود.

روغن مناسب و شرایط کاری PV7

برای پمپ PV7 می‌توان از روغن‌های هیدرولیک مناسب سیستم‌های صنعتی مانند روغن‌های نوع HLP مطابق الزامات توصیه‌شده سازنده استفاده کرد.

در مستندات این خانواده، محدوده ویسکوزیته کاری مناسب معمولاً حدود 16 تا 160 mm²/s در نظر گرفته شده است. دمای روغن نیز در بسیاری از نسخه‌ها در محدوده تقریبی 10- تا 70+ درجه سانتی‌گراد ذکر شده است.

انتخاب گرید روغن باید بر اساس دمای محیط، دمای واقعی مخزن، شرایط شروع سرد و ویسکوزیته موردنیاز در دمای کار انجام شود؛ بنابراین نمی‌توان برای تمام دستگاه‌ها بدون بررسی شرایط کاری یک گرید ISO VG ثابت تجویز کرد.

تمیزی روغن نیز در عمر صفحات، تیغه‌ها و سطوح داخلی PV7 اهمیت زیادی دارد. برای بعضی نسخه‌های Direct-operated سطح تمیزی در محدوده ISO 4406 Class 19/16/13 ذکر شده است.

استفاده از روغن آلوده یا با ویسکوزیته نامناسب می‌تواند باعث افزایش سایش، صدا و کاهش عمر پمپ شود.

چگونه مدل مناسب PV7 را انتخاب کنیم؟

برای انتخاب صحیح پمپ PV7 بهتر است مشخصات را به ترتیب بررسی کنید.

1. فشار موردنیاز سیستم

ابتدا فشار کاری واقعی دستگاه و حداکثر فشار مدار مشخص شود. انتخاب پمپ تنها بر اساس عبارت «PV7» یا حتی displacement کافی نیست.

2. دبی موردنیاز

دبی موردنیاز عملگرها و دور الکتروموتور باید مشخص باشد. از روی این دو مقدار می‌توان displacement مناسب را تخمین زد.

3. جابه‌جایی حجمی

Displacement باید متناسب با دبی موردنیاز انتخاب شود. افزایش بی‌دلیل سایز پمپ می‌تواند باعث افزایش توان موردنیاز، تولید حرارت و هزینه سیستم شود.

4. Direct-operated یا Pilot-operated

برای مدل‌های کوچک‌تر و ساده‌تر ممکن است Direct-operated مناسب باشد، در حالی که برای کنترل‌های پیشرفته‌تر و سایزهای بالاتر، خانواده Pilot-operated گزینه‌های بیشتری ارائه می‌دهد.

5. نوع کنترلر

در مدل‌های پایلوتی باید مشخص شود مدار به کنترل فشار ساده، Remote Pressure Control، Flow Control یا کنترل دو مرحله‌ای نیاز دارد.

6. شفت، فلنج و پورت‌ها

در پمپ جایگزین، مشخصات مکانیکی باید با پمپ قبلی و کوپلینگ سیستم مطابقت داشته باشند.

7. Type Code کامل

مطمئن‌ترین روش جایگزینی PV7، تطبیق کد کامل پمپ قبلی با مدل جدید است.

در زمان طراحی یونیت جدید نیز توان الکتروموتور باید متناسب با فشار و دبی سیستم محاسبه شود. برای این بخش می‌توانید راهنمای انتخاب الکتروموتور مناسب برای پمپ هیدرولیک را بررسی کنید.

کاربرد پمپ هیدرولیک PV7

PV7 برای سیستم‌هایی مناسب است که به فشار قابل تنظیم و دبی متغیر نیاز دارند.

از کاربردهای متداول این خانواده می‌توان به موارد زیر اشاره کرد:

• ماشین‌ابزارهای صنعتی
• یونیت‌های هیدرولیک فشار ثابت
• سیستم‌های Hydrostatic Bearing
• تجهیزات تولید و ماشین‌آلات صنعتی
• مدارهایی با مصرف دبی متغیر
• سیستم‌هایی که در بخشی از سیکل به دبی کم ولی فشار ثابت نیاز دارند

مزیت اصلی PV7 در این کاربردها، توانایی کاهش جابه‌جایی حجمی با تغییر نیاز مدار است.

برای مثال در یک سیستم فشار ثابت، زمانی که مصرف‌کننده حرکت نمی‌کند، پمپ لازم نیست مانند یک پمپ دبی ثابت تمام جریان نامی را وارد مدار کند. PV7 می‌تواند با کاهش displacement، جریان خروجی را کاهش دهد و فشار تنظیم‌شده را حفظ کند.

اگر سیستم شما به یک پمپ پره‌ای دبی ثابت نیاز دارد، خانواده‌هایی مانند پمپ PV2R یوکن ساختار عملکرد متفاوتی دارند و نباید صرفاً به دلیل شباهت ظاهری یا عبارت «پمپ پره‌ای» جایگزین PV7 شوند.

خرید و استعلام قیمت پمپ PV7

برای خرید پمپ هیدرولیک PV7 بهتر است کد کامل روی پلاک پمپ بررسی شود. عبارت‌هایی مانند «PV7 سایز 40» یا «PV7 صد و شصت بار» معمولاً برای انتخاب دقیق کافی نیستند.

برای بررسی مدل جایگزین، اطلاعات زیر کمک زیادی می‌کند:

• Type Code کامل
• عکس واضح پلاک
• فشار کاری سیستم
• دور الکتروموتور
• دبی موردنیاز
• نوع کنترلر
• جهت چرخش
• نوع شفت و فلنج
• مشخصات پورت‌های مکش و فشار

در صورت موجود نبودن کد دقیق قبلی، می‌توان بر اساس مشخصات فنی و ابعاد نصب، نزدیک‌ترین مدل مناسب را بررسی کرد. برای جایگزینی نیز بهتر است قبل از سفارش، علاوه بر فشار و دبی، کنترلر، شفت، فلنج و پورت‌های مدل جدید با پمپ قبلی تطبیق داده شوند.
