پمپ هیدرولیک PV2R
پمپ هیدرولیک PV2R یوکن یک پمپ پره‌ای با جابه‌جایی ثابت (Fixed Displacement Vane Pump) است که در چهار فریم اصلی PV2R1، PV2R2، PV2R3 و PV2R4 عرضه می‌شود. مدل‌های موجود این صفحه محدوده جابه‌جایی هندسی 5.8 تا 237 سانتی‌متر مکعب بر دور را پوشش می‌دهند و بسته به سایز، نوع سیال و شرایط کاری، فشار مجاز آن‌ها متفاوت است.
برای انتخاب مدل مناسب فقط عدد درج‌شده بعد از PV2R کافی نیست؛ حجم جابه‌جایی واقعی، فشار کاری، دور، جهت چرخش، نوع نصب و موقعیت پورت‌ها نیز باید بررسی شوند. PV2R یکی از خانواده‌های پمپ هیدرولیک پره‌ای است و در دسته پمپ هیدرولیک کارتریجی قرار می‌گیرد.
مدل‌ها و مشخصات فنی پمپ PV2R یوکن
سری PV2R یوکن از پمپ‌های پره‌ای تک‌مرحله‌ای با جابه‌جایی ثابت است. در این ساختار حجم جابه‌جایی پمپ در هر دور ثابت می‌ماند و میزان جریان خروجی عمدتاً با حجم جابه‌جایی هندسی و سرعت دوران پمپ تعیین می‌شود.
خانواده PV2R در چهار فریم اصلی PV2R1 تا PV2R4 تولید شده است. با افزایش سایز فریم، حجم جابه‌جایی و ابعاد مجموعه افزایش پیدا می‌کند. به همین دلیل انتخاب بین این سری‌ها باید با توجه به دبی موردنیاز، فشار کاری، دور الکتروموتور، شرایط مکش و محدودیت فضای نصب انجام شود.
|
سری |
مدل‌های موجود در این صفحه |
محدوده جابه‌جایی هندسی |
محدوده دور |
حداکثر فشار با روغن معدنی Anti-Wear |
|---|---|---|---|---|
| PV2R1 | PV2R1-6 تا PV2R1-31 |
5.8 تا 31 cm³/rev |
750 تا 1800 rpm |
تا 210 bar؛ در PV2R1-31 حداکثر 160 bar |
| PV2R2 | PV2R2-41 تا PV2R2-65 |
41.3 تا 64.7 cm³/rev |
600 تا 1800 rpm |
تا 210 bar |
| PV2R3 | PV2R3-76 تا PV2R3-116 |
76.4 تا 115.6 cm³/rev |
600 تا 1800 rpm |
تا 210 bar؛ در PV2R3-116 حداکثر 160 bar |
| PV2R4 | PV2R4-136 تا PV2R4-237 |
136 تا 237 cm³/rev |
600 تا 1800 rpm |
تا 175 bar |
اعداد فشار فوق مربوط به استفاده از روغن‌های پایه معدنی Anti-Wear و شرایط تعیین‌شده توسط سازنده هستند. در صورت استفاده از سیالات دیگر مانند Water Glycol یا برخی سیالات مصنوعی، فشار و دور مجاز می‌تواند کاهش پیدا کند. بنابراین عبارت «فشار 210 بار» را نباید به تمام مدل‌های PV2R تعمیم داد.
مدل‌های PV2R1، PV2R2، PV2R3 و PV2R4
عدد انتهای کد مدل معمولاً نشان‌دهنده سایز نامی پمپ است، اما همیشه دقیقاً با Geometric Displacement یا حجم جابه‌جایی هندسی آن برابر نیست. برای محاسبه دبی و انتخاب مهندسی پمپ باید مقدار واقعی درج‌شده در کاتالوگ سازنده مبنا قرار گیرد.
برای مثال، حجم جابه‌جایی واقعی PV2R4-200 برابر 201 cm³/rev است؛ بنابراین استفاده مستقیم از عدد 200 برای محاسبه دقیق دبی، یک تقریب محسوب می‌شود.
جدول زیر 23 مدل موجود در این دسته را همراه با جابه‌جایی هندسی واقعی و دبی تئوری در سرعت 1450 دور بر دقیقه نشان می‌دهد:
|
مدل |
جابه‌جایی هندسی |
دبی تئوری در 1450 rpm |
|---|---|---|
| PV2R1-6 | 5.8 cm³/rev | 8.4 L/min |
| PV2R1-8 | 8.0 cm³/rev | 11.6 L/min |
| PV2R1-10 | 9.4 cm³/rev | 13.6 L/min |
| PV2R1-12 | 12.2 cm³/rev | 17.7 L/min |
| PV2R1-14 | 13.7 cm³/rev | 19.9 L/min |
| PV2R1-17 | 16.6 cm³/rev | 24.1 L/min |
| PV2R1-19 | 18.6 cm³/rev | 27.0 L/min |
| PV2R1-23 | 22.7 cm³/rev | 32.9 L/min |
| PV2R1-25 | 25.3 cm³/rev | 36.7 L/min |
| PV2R1-31 | 31.0 cm³/rev | 45.0 L/min |
| PV2R2-41 | 41.3 cm³/rev | 59.9 L/min |
| PV2R2-47 | 47.2 cm³/rev | 68.4 L/min |
| PV2R2-53 | 52.5 cm³/rev | 76.1 L/min |
| PV2R2-59 | 58.2 cm³/rev | 84.4 L/min |
| PV2R2-65 | 64.7 cm³/rev | 93.8 L/min |
| PV2R3-76 | 76.4 cm³/rev | 110.8 L/min |
| PV2R3-94 | 93.6 cm³/rev | 135.7 L/min |

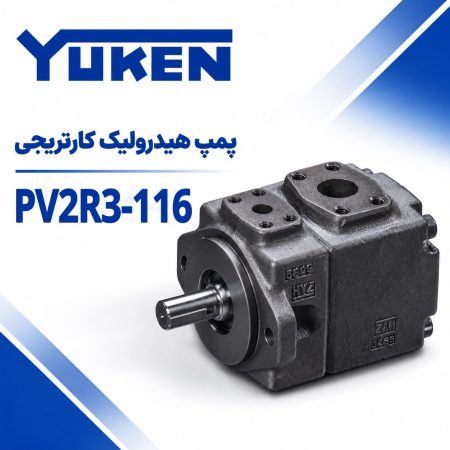

| PV2R3-116 | 115.6 cm³/rev | 167.6 L/min |
| PV2R4-136 | 136 cm³/rev | 197.2 L/min |
| PV2R4-153 | 153 cm³/rev | 221.8 L/min |
| PV2R4-184 | 184 cm³/rev | 266.8 L/min |
| PV2R4-200 | 201 cm³/rev | 291.4 L/min |
| PV2R4-237 | 237 cm³/rev | 343.6 L/min |
دبی‌های جدول مقدار تئوری هستند و از حاصل‌ضرب جابه‌جایی هندسی در 1450 دور بر دقیقه محاسبه شده‌اند. دبی واقعی خروجی پمپ به دلیل راندمان حجمی، فشار کاری، دمای روغن و وضعیت داخلی پمپ می‌تواند کمتر از این اعداد باشد.
مشخصات فنی و نقشه‌های رسمی سری PV2R شامل کاتالوگ، Installation Drawing، Structural Drawing و فایل‌های CAD از طریق صفحه رسمی سری PV2R شرکت Yuken در دسترس است.
فشار کاری، محدوده دور و روغن مناسب PV2R
حداکثر فشار کاری پمپ‌های PV2R با توجه به فریم، سایز و نوع سیال تغییر می‌کند. برخی مدل‌های PV2R1، PV2R2 و PV2R3 با روغن پایه معدنی Anti-Wear امکان کار تا 21 MPa معادل حدود 210 بار را دارند، اما برای مثال حداکثر فشار PV2R1-31 و PV2R3-116 کمتر است و سری PV2R4 در این شرایط تا 17.5 MPa یا حدود 175 بار مشخص شده است.
حداکثر دور معمول بسیاری از مدل‌های این خانواده 1800 rpm است. حداقل سرعت مجاز در PV2R1 معمولاً 750 rpm و در فریم‌های PV2R2، PV2R3 و PV2R4 حدود 600 rpm است. هنگام استفاده از برخی سیالات غیرمعدنی نیز سازنده محدودیت‌های پایین‌تری برای سرعت پمپ تعیین کرده است.
برای روانکاری و عملکرد صحیح پمپ باید از روغن هیدرولیک مناسب با ویسکوزیته و شرایط کاری توصیه‌شده توسط سازنده استفاده شود. انتخاب روغن صرفاً بر اساس یک گرید ثابت مانند ISO VG 46 یا ISO VG 68 بدون توجه به دمای کاری سیستم صحیح نیست؛ ویسکوزیته واقعی روغن در زمان کارکرد باید در محدوده مناسب پمپ قرار داشته باشد.
فهرست مطالب
انتخاب پمپ PV2R بر اساس دبی و سایز
برای انتخاب سایز PV2R ابتدا باید دبی موردنیاز مدار مشخص شود. سپس با توجه به سرعت واقعی الکتروموتور یا موتور محرک، حجم جابه‌جایی مناسب محاسبه می‌شود.
رابطه ساده دبی تئوری پمپ به شکل زیر است:
Q = Vg × n ÷ 1000
که در آن:
- Q دبی تئوری بر حسب لیتر بر دقیقه است.
- Vg حجم جابه‌جایی پمپ بر حسب cm³/rev است.
- n سرعت دوران پمپ بر حسب rpm است.
برای مثال، PV2R2-53 دارای حجم جابه‌جایی واقعی 52.5 cm³/rev است. در سرعت 1450 rpm:
52.5 × 1450 ÷ 1000 = 76.1 L/min
بنابراین دبی تئوری این پمپ در 1450 دور تقریباً 76.1 لیتر بر دقیقه است. دبی واقعی معمولاً مقداری کمتر خواهد بود و برای انتخاب نهایی باید راندمان حجمی پمپ نیز در نظر گرفته شود.
اگر هنوز سایز مناسب مدار مشخص نشده است، مطالعه راهنمای انتخاب پمپ هیدرولیک مناسب می‌تواند برای تعیین دبی، فشار و حجم جابه‌جایی موردنیاز مفید باشد.
محاسبه دبی از حجم جابه‌جایی و دور موتور
یکی از خطاهای متداول در انتخاب PV2R این است که عدد انتهای مدل مستقیماً به‌عنوان «دبی پمپ» در نظر گرفته شود. برای مثال PV2R1-17 یک پمپ 17 لیتر بر دقیقه نیست؛ عدد 17 به سایز نامی آن اشاره دارد و حجم جابه‌جایی واقعی این مدل 16.6 cm³/rev است.
در سرعت 1450 rpm، دبی تئوری PV2R1-17 تقریباً 24.1 لیتر بر دقیقه خواهد بود. در نتیجه برای مقایسه مدل‌ها باید بین سه مفهوم سایز نامی، جابه‌جایی حجمی و دبی بر حسب لیتر بر دقیقه تفاوت قائل شد.
چه اطلاعاتی برای انتخاب جایگزین لازم است؟
اگر قرار است یک PV2R فرسوده یا معیوب با پمپ جدید جایگزین شود، تطبیق فقط عبارت‌هایی مانند PV2R1-17 یا PV2R3-94 کافی نیست. برای جلوگیری از خطا بهتر است کد کامل روی پلاک بررسی شود.
اطلاعات مهم عبارت‌اند از:
- سری و سایز پمپ
- حجم جابه‌جایی
- نوع نصب
- جهت چرخش
- وضعیت پورت خروجی
- وضعیت پورت مکش
- نوع شفت
- Design Number یا شماره طراحی
- نوع آب‌بندی در صورت استفاده از سیال خاص
اگر کد کامل قابل خواندن نیست، عکس واضح پلاک و تصاویر پمپ از سمت شفت و پورت‌ها می‌تواند برای شناسایی دقیق‌تر مفید باشد.
کدخوانی پمپ هیدرولیک PV2R
کد کامل Yuken PV2R اطلاعات بیشتری نسبت به نام کوتاه محصول ارائه می‌دهد. دو پمپ که هر دو مثلاً PV2R2-53 هستند، ممکن است از نظر نوع نصب، جهت چرخش یا آرایش پورت‌ها یکسان نباشند.
به همین دلیل برای سفارش یا جایگزینی دقیق باید تمام بخش‌های Model Number کنترل شوند.
|
بخش کد |
مفهوم |
نکته انتخاب |
|---|---|---|
| PV2R1 / PV2R2 / PV2R3 / PV2R4 |
فریم پمپ |
مشخص‌کننده خانواده ابعادی و محدوده جابه‌جایی |
|
عدد بعد از سری |
سایز نامی |
برای مقدار دقیق cc/rev به جدول کاتالوگ مراجعه شود |
|
نوع Mounting |
نوع نصب |
فلنجی یا پایه‌دار، بسته به کد |
| Rotation |
جهت چرخش |
باید با موتور محرک و نصب سیستم هماهنگ باشد |
| Discharge Port Position |
موقعیت پورت خروجی |
هنگام جایگزینی اهمیت زیادی دارد |
| Suction Port Position |
موقعیت پورت مکش |
برای اتصال بدون تغییر لوله‌کشی بررسی شود |
| Design Number |
ورژن طراحی |
در پمپ‌های قدیمی و جدید ممکن است متفاوت باشد |
برای آشنایی با اطلاعاتی که معمولاً روی پلاک انواع پمپ درج می‌شود، راهنمای پلاک‌خوانی و کدخوانی پمپ هیدرولیک را نیز می‌توانید بررسی کنید.
معنی بخش‌های Model Number
یکی از مهم‌ترین بخش‌های کد PV2R جهت چرخش است. جهت چرخش باید مطابق تعریف سازنده و با مشاهده پمپ از سمت شفت بررسی شود؛ استفاده از تعبیر راست‌گرد یا چپ‌گرد بدون مشخص کردن سمت مشاهده می‌تواند باعث اشتباه شود.
نوع نصب نیز در سفارش اهمیت دارد. برخی پمپ‌های این خانواده به صورت Flange Mount و برخی با Foot Mount قابل سفارش هستند. علاوه بر این، آرایش پورت‌های مکش و خروجی باید با لوله‌کشی دستگاه تطبیق داده شود؛ به‌خصوص زمانی که پمپ جدید قرار است بدون تغییر در اتصالات جای پمپ قدیمی نصب شود.
Design Number در مدل‌های قدیمی و جدید
Design Number بخشی از کد کامل پمپ است و به نسخه طراحی محصول اشاره می‌کند. هنگام جایگزینی پمپ‌های قدیمی باید این بخش نیز بررسی شود.
در مستندات فعلی Yuken، نقشه‌های نصب و Structural Drawing سری‌های تک‌مرحله‌ای با Design Numberهای زیر منتشر شده‌اند:
- PV2R1: Design No. 43
- PV2R2: Design No. 41
- PV2R3: Design No. 31
- PV2R4: Design No. 30
با این حال روی برخی نمونه‌های قدیمی‌تر موجود در بازار ممکن است Design Number متفاوتی دیده شود؛ برای نمونه در مستندات قدیمی PV2R1 کد 42 نیز وجود دارد. بنابراین مشاهده اختلاف در این قسمت لزوماً به معنی اشتباه بودن کد پمپ نیست و برای جایگزینی باید ابعاد و مشخصات نسخه مربوطه بررسی شوند.
ابعاد نصب، فلنج، شفت و موقعیت پورت‌های PV2R
ابعاد خارجی PV2R1 تا PV2R4 یکسان نیست. با افزایش فریم، ابعاد بدنه، فاصله محل‌های نصب و ظرفیت پورت‌ها نیز تغییر می‌کند؛ بنابراین امکان جایگزینی دو فریم مختلف صرفاً به دلیل نزدیک بودن دبی وجود ندارد.
در بررسی ابعادی باید به موارد زیر توجه شود:
- ابعاد فلنج یا پایه نصب
- قطر و طول شفت
- شکل و مشخصات اتصال شفت
- محل ورودی روغن
- محل خروجی فشار
- موقعیت زاویه‌ای پورت‌ها
- فضای موردنیاز برای باز و بسته کردن پمپ
- تطبیق اتصالات لوله‌کشی موجود
Yuken برای PV2R1، PV2R2، PV2R3 و PV2R4 نقشه نصب مستقل ارائه کرده است. هنگام جایگزینی یک پمپ موجود، مخصوصاً در ماشین‌آلاتی که فضای نصب محدود دارند، بهتر است نقشه ابعادی مدل جدید با پمپ قبلی تطبیق داده شود.
تفاوت پمپ کامل PV2R با Cartridge Kit
در بازار هیدرولیک اصطلاح «پمپ کارتریجی» برای این گروه از پمپ‌های پره‌ای رایج است، اما باید بین پمپ کامل PV2R و Cartridge Kit تفاوت قائل شد.
پمپ کامل شامل بدنه، شفت، مجموعه داخلی، پورت‌ها و اجزای لازم برای نصب در سیستم است. در مقابل، Cartridge Kit به مجموعه قطعات داخلی مرتبط با عملکرد پمپاژ اشاره دارد که می‌تواند به‌صورت یک مجموعه برای تعمیر یا بازسازی پمپ تأمین شود.
Yuken در طراحی PV2R مجموعه قطعات داخلی را به شکلی در نظر گرفته که سرویس و مونتاژ آن ساده‌تر باشد. این ویژگی می‌تواند در تعمیر پمپ‌هایی که بدنه و شفت آن‌ها سالم هستند مفید باشد.
با این حال تعویض Cartridge Kit همیشه بهترین راه‌حل نیست. پیش از تعمیر باید وضعیت بدنه، سطوح داخلی، شفت، بلبرینگ‌ها، آب‌بندی و علت اصلی خرابی بررسی شود. در صورتی که آسیب گسترده باشد یا هزینه بازسازی به پمپ کامل نزدیک شود، تعویض مجموعه کامل می‌تواند انتخاب منطقی‌تری باشد.
همچنین اصطلاح «کارتریجی» به معنی یکسان بودن PV2R با همه پمپ‌های پره‌ای نیست. برای مثال پمپ هیدرولیک PV7 نیز در گروه پمپ‌های پره‌ای قرار دارد، اما برخلاف PV2R که جابه‌جایی ثابت دارد، PV7 یک خانواده با جابه‌جایی متغیر است و ساختار انتخاب آن متفاوت است.
نکات خرید و استعلام قیمت پمپ PV2R
برای خرید پمپ هیدرولیک PV2R بهتر است ابتدا کد کامل روی پلاک پمپ فعلی بررسی شود. اعلام عبارتی مانند «PV2R2» یا «PV2R3» برای انتخاب دقیق کافی نیست، زیرا هر فریم چندین سایز و Configuration مختلف دارد.
برای استعلام دقیق‌تر بهتر است اطلاعات زیر در دسترس باشد:
- کد کامل پمپ
- عکس واضح پلاک
- سایز یا Displacement
- جهت چرخش
- نوع نصب
- موقعیت پورت‌ها
- فشار کاری سیستم
- دور موتور محرک
در صورتی که پمپ برای یک سیستم جدید انتخاب می‌شود، دبی و فشار موردنیاز مدار نیز باید مشخص باشند.
قیمت پمپ PV2R به سایز، کد کامل، اصالت و سازنده قطعه، موجودی و شرایط بازار بستگی دارد؛ به همین دلیل نمی‌توان یک قیمت ثابت برای تمام مدل‌های PV2R1 تا PV2R4 در نظر گرفت. برای مدل‌هایی که قیمت آنلاین ندارند، می‌توانید بر اساس کد محصول موجود در همین صفحه استعلام قیمت انجام دهید.
اگر هدف جایگزینی پمپ فعلی است و کد روی پلاک کامل یا خوانا نیست، ارسال تصویر پلاک و عکس پمپ می‌تواند احتمال انتخاب اشتباه در جهت چرخش، نوع نصب یا موقعیت پورت‌ها را کاهش دهد.
